佳能打印机故障排除方法大全
佳能打印机故障排解方法大全佳能打印机经常会出问题，找人上门修理，修理费还蛮贵的，下面学习啦我就为大家介绍一下关于佳能打印机故障代码、故障缘由、故障排解大全，在家里也能自己修一些简洁的问题，大问题自己没法修再找修理员讲的也就比较清楚了故障代码故障原因故障排除00 正常工作代码机器正常，可以联机打印。
02 正常工作代码机器预热，预备使用。
11 机器缺纸请加纸12 机器上门未关好请检查并关好故障代码故障原因故障排除13 机器卡纸请去除纸再重新开机或后门没关好。
14 机器未检测到硒鼓请检查硒鼓是否安装好。
16 机器的墨粉缺少请加墨粉。
17 机器没有装入下纸盒或下纸盒没有放入纸张。
18 纸盒里的尺寸非标准纸改从手动纸托进纸.20 内存满,无法连续处理削减一次打印的页数.A6-46 SERVICE -- 内存出错检查内存,重插一次。
故障代码故障原因故障排除41 机器选用纸张尺寸或方向与电脑选用的纸张不对。
42 I/F: 2 ERROR Interface problem: CENTRO* (parallel) RS232 (serial) Remove the defective device JCI5F-50 定影器损坏或没有定影电压，或者探温器失灵。
更换配件，或彻底清洁。
5F-50 Service CTL SFT E E 定影器可能结露，潮湿引起温控疼惜或短路疼惜。
LBP-730定影器出此代码比较多，温控系统设计或元件有缺陷，不稳定! 反复开机无效的话，检查温控管和定影器的通断状况，更换温控管或定影器。
留意：佳能打印机很多都用220V电压,假如插110V电源的话,就会消灭这样的代码。
购机时,请留意标明的电压!5F-51 没有检测到激光束,可能是激光偏转马达损坏或硒鼓没装好。
清洁、加油，或更换5F-51 Service CTL SFT E E 激光偏转马达转速异样，可能轴承缺油或铁锈过多，造成摩擦过大，转速变慢。
佳能打印机故障及解决
佳能打印机故障及解决1 / 1佳能打印机（ MP288 ）经过以下方式显示错误和警告 :- 操作报错是经过警告LED 发出橙色光来加以显示的，而错误信息和它的解决方法规以文字也许标记的方式显示在 LCD 上。
- 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。
- 错误代码被打印在EEPROM 打印信息的“操作报错 / 维修报错记录” （ operatorcall/servicecallerrorrecord ）地域内。
当出现操作报错时，以下按钮有效： - ON 按钮： 将机器电源断开并再次接通。
- OK 按钮： 除掉错误，并从错误状态中恢复过来。
在某些操作报错中，当该错误的原因除掉后，该错误将自动被除掉，这时可能就不再需要点击 OK 按钮了。
- Stop 按钮：取消产生错误的任务，并除掉该错误。
1-1. 操作报错 ( 告警灯显橙色 )故障故障 7 段 故障解决代码 式LCD后托盘无纸 .[1000] E02 将执掌放置在后托盘内 , 按 OK 键 .卡纸 .[1300] E03 除掉卡纸后按压 OK 键 .出纸托盘未开启 .[1251] E03 在打印机前可能有阻挡物 . 移除后按 OK键 .没有安装或没有正确安装[1401]E05正确地安装墨盒 .若是故障仍旧存在， 该墨盒可能出弊端 . 更换新墨墨盒 .盒.墨盒温度传感器错误 . [1403] E05 重装墨盒 . 若是故障仍旧存在，该墨盒可能出弊端更换新墨盒安装了不支持的墨盒[1485]E05安装了不支持的墨盒. 安装支持的墨盒 . 若是故障仍旧存在， 该墨盒可能出弊端 . 更换新墨盒 .墨盒安装地址错误 .[1486]E07 部署墨盒至正确地址. 若是故障仍旧存在， 该墨盒可能出弊端 . 更新墨盒 .安装多个同色的墨盒 .[1487] E07确认每个墨盒均安装到了正确的对应地址 . 若是故障仍旧存在，该墨盒可能出弊端 . 更换新墨盒 .墨盒物理硬件故障[1682]E15重新安装墨盒 . 若是故障仍旧存在，该墨盒可能出弊端. 更换新墨盒.安装了不被支持的墨盒 .[1684]E14 安装能够支持该机型的墨盒 .不能够鉴别墨盒 .不能够检测墨水节余量 .[1686] E13更换墨盒 . 用空墨盒打印可能会致使机器损坏. 。
佳能打印机(MP288)故障指南
佳能打印机（MP288）通过以下方式显示错误和警告:- 操作报错是通过警告LED 发出橙色光来加以显示的，而错误信息和它的解决方法则以文字或者标记的方式显示在LCD 上。
- 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。
- 错误代码被打印在EEPROM 打印信息的“操作报错/维修报错记录”（operator call/service callerror record）区域内。
当出现操作报错时，以下按钮有效：- ON 按钮：将机器电源断开并再次接通。
- OK 按钮：清除错误，并从错误状态中恢复过来。
在某些操作报错中，当该错误的原因消除后，该错误将自动被清除，这时可能就不再需要点击OK 按钮了。
- Stop按钮：取消产生错误的任务，并清除该错误。
1-1. 操作报错 (告警灯显橙色)故障 7段式故障故障解决代码 LCD后托盘无纸. [1000] E02 将执掌放置在后托盘内,按OK键.卡纸. [1300] E03 清除卡纸后按压OK键. 出纸托盘未开启. [1251] E03 在打印机前可能有障碍物.移除后按OK键.没有安装或没有正确安装墨盒. [1401] E05 正确地安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 墨盒温度传感器错误. [1403] E05 重装墨盒.如果故障依然存在，该墨盒可能有缺陷更换新墨盒安装了不支持的墨盒 [1485] E05 安装了不支持的墨盒.安装支持的墨盒.如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.墨盒安装位置错误. [1486] E07 安置墨盒至正确位置. 如果故障依然存在，该墨盒可能有缺陷.更新墨盒.安装多个同色的墨盒. [1487] E07 确认每个墨盒均安装到了正确的对应位置. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 墨盒物理硬件故障 [1682] E15 重新安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 不能识别墨盒. [1684] E14 安装了不被支持的墨盒. 安装能够支持该机型的墨盒.不能检测墨水剩余量. [1686] E13 更换墨盒. 用空墨盒打印可能会导致机器损坏.。

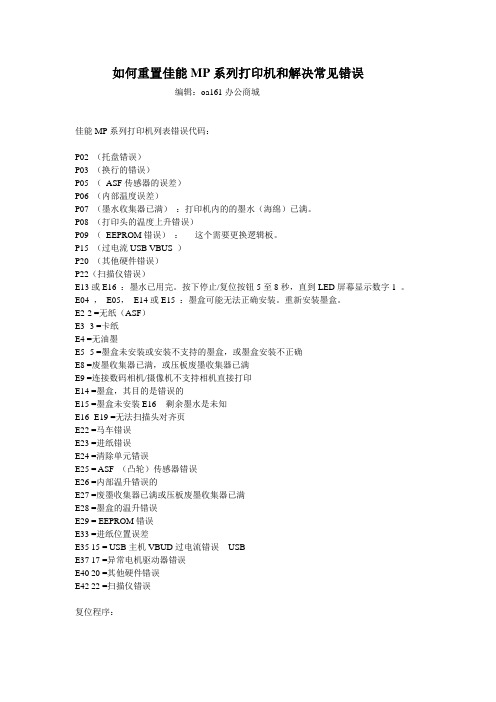

如何重置佳能MP系列打印机和解决常见错误
如何重置佳能MP系列打印机和解决常见错误编辑：oa161办公商城佳能MP系列打印机列表错误代码：P02 （托盘错误）P03 （换行的错误）P05 （ASF传感器的误差）P06 （内部温度误差）P07 （墨水收集器已满）：打印机内的的墨水（海绵）已满。
P08 （打印头的温度上升错误）P09 （EEPROM错误）：- 这个需要更换逻辑板。
P15 （过电流USB VBUS ）P20 （其他硬件错误）P22（扫描仪错误）E13或E16 ：墨水已用完。
按下停止/复位按钮5至8秒，直到LED屏幕显示数字1 。
E04 ，E05，E14或E15 ：墨盒可能无法正确安装。
重新安装墨盒。
E2-2 =无纸（ASF）E3 -3 =卡纸E4 =无油墨E5 -5 =墨盒未安装或安装不支持的墨盒，或墨盒安装不正确E8 =废墨收集器已满，或压板废墨收集器已满E9 =连接数码相机/摄像机不支持相机直接打印E14 =墨盒，其目的是错误的E15 =墨盒未安装E16 - 剩余墨水是未知E16 -E19 =无法扫描头对齐页E22 =马车错误E23 =进纸错误E24 =清除单元错误E25 = ASF （凸轮）传感器错误E26 =内部温升错误的E27 =废墨收集器已满或压板废墨收集器已满E28 =墨盒的温升错误-E29 = EEPROM错误E33 =进纸位置误差E35 15 = USB主机VBUD过电流错误- USBE37 17 =异常电机驱动器错误E40 20 =其他硬件错误E42 22 =扫描仪错误复位程序：1.打开打印机。
按下并按住打印机上的“重置”按钮“。
2.同时按下“重置”按钮“，按住”颜色Start“按钮。
3.等待5秒钟。
4.释放“色彩开始”按钮，然后松开“复位”按钮。
5.等待，直到打印机开始自行配置。
这应该需要大约20秒左右6.没有。
“1”应该出现在画面上，按住“工具”按钮，然后字母“A”，现在应该在显示屏上。
7.同时按下“工具”按钮，按住“复位按钮”。
佳能打印机故障代码、故障原因、故障排除
定影组件加热器或清洁辊的问题. 更换定影器或修复损坏件.
5F-55 SERVICE 030-032 030可能是排纸开关问题或驱动电机问题;也可能是加热传感器失灵。 清除这些部位的脏物,调整好最佳位置即可。
5F-56 手送纸托轻触开关不良 用酒精清洁或调整位置。
5F-58 废粉满了。 清除废粉即可。
佳能打印机故障代码、故障原因、故障排除
收集者：小路
故障代码 故 障 原 因 故 障 排 除
00 正常工作代码 机器正常，可以联机打印。
02 正常工作代码 机器预热，准备使用。
03
05
11 机器缺纸 请加纸
12 机器上门未关好 请检查并关好
故障代码 故 障 原 因 故 障 排 除
A0-3B SERVICE……内存出错
A4-22 Too many fonts……字体太多，内存溢出。
18 CAS.FEED REJ.THICK 厚进纸仓选择
E5 FIX.UNIT WARN 定影部件警告（计数器超过10万张）
OF OPT REMOVAL 使用中的部件离位（双面器）
EF DRUM CHECK 鼓计数器出错
温控管或定影器。注意：佳能打印机很多都用220V电压,如果插110V电源的话,就会出现这样的代码。购机时,请注意标明的电压！
5F-51 没有检测到激光束,可能是激光偏转马达损坏或硒鼓没装好。 清洁、加油，或更换
5F-51 Service CTL SFT E E 激光偏转马达转速异常，可能轴承缺油或铁锈过多，造成摩擦过大，转速变慢。 清洁、加油，或更换
清洗操作:开电后,按住resume钮听到1声后松手,清洗开始.
BJC-8200 维修功能：
5F-55 SERVICE 030-032 030可能是排纸开关问题或驱动电机问题;也可能是加热传感器失灵。 清除这些部位的脏物,调整好最佳位置即可。
5F-56 手送纸托轻触开关不良 用酒精清洁或调整位置。
5F-58 废粉满了。 清除废粉即可。
佳能打印机故障代码、故障原因、故障排除
收集者：小路
故障代码 故 障 原 因 故 障 排 除
00 正常工作代码 机器正常，可以联机打印。
02 正常工作代码 机器预热，准备使用。
03
05
11 机器缺纸 请加纸
12 机器上门未关好 请检查并关好
故障代码 故 障 原 因 故 障 排 除
A0-3B SERVICE……内存出错
A4-22 Too many fonts……字体太多，内存溢出。
18 CAS.FEED REJ.THICK 厚进纸仓选择
E5 FIX.UNIT WARN 定影部件警告（计数器超过10万张）
OF OPT REMOVAL 使用中的部件离位（双面器）
EF DRUM CHECK 鼓计数器出错
温控管或定影器。注意：佳能打印机很多都用220V电压,如果插110V电源的话,就会出现这样的代码。购机时,请注意标明的电压！
5F-51 没有检测到激光束,可能是激光偏转马达损坏或硒鼓没装好。 清洁、加油，或更换
5F-51 Service CTL SFT E E 激光偏转马达转速异常，可能轴承缺油或铁锈过多，造成摩擦过大，转速变慢。 清洁、加油，或更换
清洗操作:开电后,按住resume钮听到1声后松手,清洗开始.
BJC-8200 维修功能：
佳能MP258错误代码与解决方法
佳能MP258错误代码与解决方法
原因及解决方法
MP258 E02
本机缺纸。/没有送入纸张。将纸张重新正确地装入后端托盘并按黑白或彩色按钮。
装入ห้องสมุดไป่ตู้张。
E03
出纸托盘关闭。/卡纸。如果出纸托盘关闭，请将其打开。本机恢复打印。
如果打开出纸托盘无法解决问题，或出纸托盘已经打开，则可能已卡纸。取出卡纸，在打印机中重新正确地装入纸张，然后按黑白或彩色按钮。
如果操作时间很长或发送数据时间过长，将出现通讯超时错误。这样可能会取消打印。在这种情况下，断开并重新连接USB电缆线。从兼容PictBridge的设备进行打印时，根据设备的型号或品牌，连接设备至本机前可能必须在设备上选择一种兼容PictBridge的打印模式。将设备连接到本机后，可能还必须手动开启设备或选择播放模式。连接设备前，请根据设备的说明手册执行必要的操作。如果问题仍未解决，检查是否可以打印其他照片。
E13
无法检测墨水量。墨水可能已用完。
因为无法正确检测墨水量，剩余墨水量检测功能将被禁用。
如果希望在不使用该功能的情况下继续打印，请按[Stop/Reset](停止/重置)按钮至少5秒。
为获得最佳质量，Canon建议使用新的原装Canon墨盒。
请注意，对于因在墨水用完的情况下继续打印而导致的故障或问题，Canon将不承担任何责任。
请与服务中心联系。
显示“P03”：
如果有任何物体放置于本机前，请将其移开。
轻轻打开出纸托盘，然后关闭电源并重新开启。
在其他情况下：
关闭本机，从电源插座拔出本机电源线插头。
重新插入本机插头并重新开启本机。
E04/E05
无法识别墨盒(FINECartridge)。墨盒(FINECartridge)可能没有正确安装，或墨盒(FINECartridge)可能与本机不兼容。
原因及解决方法
MP258 E02
本机缺纸。/没有送入纸张。将纸张重新正确地装入后端托盘并按黑白或彩色按钮。
装入ห้องสมุดไป่ตู้张。
E03
出纸托盘关闭。/卡纸。如果出纸托盘关闭，请将其打开。本机恢复打印。
如果打开出纸托盘无法解决问题，或出纸托盘已经打开，则可能已卡纸。取出卡纸，在打印机中重新正确地装入纸张，然后按黑白或彩色按钮。
如果操作时间很长或发送数据时间过长，将出现通讯超时错误。这样可能会取消打印。在这种情况下，断开并重新连接USB电缆线。从兼容PictBridge的设备进行打印时，根据设备的型号或品牌，连接设备至本机前可能必须在设备上选择一种兼容PictBridge的打印模式。将设备连接到本机后，可能还必须手动开启设备或选择播放模式。连接设备前，请根据设备的说明手册执行必要的操作。如果问题仍未解决，检查是否可以打印其他照片。
E13
无法检测墨水量。墨水可能已用完。
因为无法正确检测墨水量，剩余墨水量检测功能将被禁用。
如果希望在不使用该功能的情况下继续打印，请按[Stop/Reset](停止/重置)按钮至少5秒。
为获得最佳质量，Canon建议使用新的原装Canon墨盒。
请注意，对于因在墨水用完的情况下继续打印而导致的故障或问题，Canon将不承担任何责任。
请与服务中心联系。
显示“P03”：
如果有任何物体放置于本机前，请将其移开。
轻轻打开出纸托盘，然后关闭电源并重新开启。
在其他情况下：
关闭本机，从电源插座拔出本机电源线插头。
重新插入本机插头并重新开启本机。
E04/E05
无法识别墨盒(FINECartridge)。墨盒(FINECartridge)可能没有正确安装，或墨盒(FINECartridge)可能与本机不兼容。
佳能打印机(MP288)故障指南
佳能打印机（MP288）之阿布丰王创作通过以下方式显示错误和警告:- 操纵报错是通过警告LED 发出橙色光来加以显示的，而错误信息和它的解决方法则以文字或者标记的方式显示在LCD 上。
- 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。
- 错误代码被打印在EEPROM 打印信息的“操纵报错/维修报错记录”（operator call/service callerror record）区域内。
当出现操纵报错时，以下按钮有效：- ON 按钮：将机器电源断开并再次接通。
- OK 按钮：清除错误，并从错误状态中恢复过来。
在某些操纵报错中，当该错误的原因消除后，该错误将自动被清除，这时可能就不再需要点击OK 按钮了。
- Stop按钮：取消发生错误的任务，并清除该错误。
1-1. 操纵报错 (告警灯显橙色)故障 7段式故障故障解决代码 LCD后托盘无纸. [1000] E02 将执掌放置在后托盘内,按OK键. 卡纸. [1300] E03 清除卡纸后按压OK键.出纸托盘未开启. [1251] E03 在打印机前可能有障碍物.移除后按OK键.没有装置或没有正确装置墨盒. [1401] E05 正确地装置墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 墨盒温度传感器错误. [1403] E05 重装墨盒.如果故障依然存在，该墨盒可能有缺陷更换新墨盒装置了不支持的墨盒 [1485] E05 装置了不支持的墨盒.装置支持的墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.墨盒装置位置错误. [1486] E07 安顿墨盒至正确位置. 如果故障依然存在，该墨盒可能有缺陷.更新墨盒.装置多个同色的墨盒. [1487] E07 确认每个墨盒均装置到了正确的对应位置. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.墨盒物理硬件故障 [1682] E15 重新装置墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 不克不及识别墨盒. [1684] E14 装置了不被支持的墨盒. 装置能够支持该机型的墨盒.不克不及检测墨水剩余量. [1686] E13 更换墨盒. 用空墨盒打印可能会导致机器损坏.。
佳能MP145 –MP150 维修技术资料,出错代码和按键列表
佳能MP145 –MP150 维修技术资料，出错代码和按键列表！消息来源QQ269088308MP145机器主要技术指标l 、最大打印幅而：A42 、最大分辩率：4800 × 1200 dpi3 、所用墨盒：标配：PG-40 / CL-41 ，可选：PG-50/CL-514 、打印速度：4×6 无边距55 秒5 、操作系统：windows98 / ME / 2000 / XP ; Mac OS X / 10.2.4 或以上（USB ) 6 、接口:USB2 . 0 高速接口7 、进纸方式自动供纸器8 、无边距打印支持，( A4 、信纸、信用卡尺寸、5 "×7 ”、4 "×6 " )9 、其它功能支持数码相机直接打印10 、扫描参数：采用CIS 扫描头，光学分辨率1200×2400 DPI11 、复印参数：最快复印速度：22 CPM ，无边距复印等功能12 、维修功能：(用户可排除故障)出错状态警告指示灯MP150 的LCD 显示无纸〔1000〕橙灯闪2 下E2卡纸〔1300〕橙灯闪3 下E3没墨水〔1600〕-E4墨水盒未安装〔1401〕／墨水盒安装不当〔1485〕橙灯闪5 下E5废墨水接近满〔1700 / 1710〕-E8数码相机或摄像机不支持直接打印〔2001〕-E9墨水盒原位出错〔1684 ]-E14墨水盒没有安装〔1682〕橙灯闪15下E15墨水余量不能检测〔1685/1686〕橙灯闪16下E16扫描头校准出错-E19（[url=#]积分[/url]）//-->(用户不可排除故障)出错状态电源灯MP150的LCD显示小车错〔5100〕橙灯／绿灯闪2 下小车或更换编码器或小车马达或主板进纸错〔5400〕橙灯／绿灯闪3 下进纸器组件清洁单元错〔5C00 ] 橙灯／绿灯闪4 下更换清洁单元或主板ASF传感器错〔5700〕橙灯／绿灯闪5 下更换传感器内部温度错〔5400〕橙灯／绿灯闪6 下更换主板废墨己满或接近满错〔5B00/5B01〕橙灯／绿灯闪7 下清零或更换主板墨盒温度不正常过高错〔5200〕橙灯／绿灯闪8 下更换打印头或主板EEPROM 出错〔6800〕橙灯／绿灯闪9 下更换主板进纸原位错〔6B00〕橙灯／绿灯闪13下调整进纸器USB 接口错〔9000〕橙灯／绿灯闪15下更换主板马达驱动错〔6D00〕橙灯／绿灯闪17 下更换主板其它硬件错〔6500〕橙灯绿灯闪20 下更换主板扫描错〔5010〕橙灯／绿灯闪22 下更换主板ROM 错不停地闪黄灯更换主板RAM 错，长亮黄灯，更换主板…13 、维修模式：A 、先按着stop / reset 键，然后按power键开机。
佳能打印机(MP288)错误清单显示故障排除
佳能打印机（MP288）错误清单显示/ 故障排除通过以下方式显示错误和警告:- 操作报错是通过警告LED 发出橙色光来加以显示的，而错误信息和它的解决方法则以文字或者标记的方式显示在LCD 上。
- 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。
- 错误代码被打印在EEPROM 打印信息的“操作报错/维修报错记录”（operator call/service callerror record）区域内。
当出现操作报错时，以下按钮有效：- ON 按钮：将机器电源断开并再次接通。
- OK 按钮：清除错误，并从错误状态中恢复过来。
在某些操作报错中，当该错误的原因消除后，该错误将自动被清除，这时可能就不再需要点击OK 按钮了。
- Stop按钮：取消产生错误的任务，并清除该错误。
1-1. 操作报错(告警灯显橙色)故障7段式故障故障解决代码LCD后托盘无纸. [1000] E02 将执掌放置在后托盘内,按OK键.卡纸. [1300] E03 清除卡纸后按压OK键.出纸托盘未开启. [1251] E03 在打印机前可能有障碍物.移除后按OK键.没有安装或没有正确安装墨盒. [1401] E05 正确地安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 墨盒温度传感器错误. [1403] E05 重装墨盒.如果故障依然存在，该墨盒可能有缺陷更换新墨盒安装了不支持的墨盒[1485] E05 安装了不支持的墨盒.安装支持的墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.墨盒安装位置错误. [1486] E07 安置墨盒至正确位置. 如果故障依然存在，该墨盒可能有缺陷.更新墨盒. 安装多个同色的墨盒. [1487] E07 确认每个墨盒均安装到了正确的对应位置. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.墨盒物理硬件故障[1682] E15 重新安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.不能识别墨盒. [1684] E14 安装了不被支持的墨盒. 安装能够支持该机型的墨盒.不能检测墨水剩余量. [1686] E13 更换墨盒. 用空墨盒打印可能会导致机器损坏.。
佳能打印机MP错误清单显示故障排除
佳能打印机（MP288）错误清单显示 / 故障排除通过以下方式显示错误和警告:- 操作报错是通过警告LED 发出橙色光来加以显示的，而错误信息和它的解决方法则以文字或者标记的方式显示在LCD 上。
- 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。
- 错误代码被打印在EEPROM 打印信息的“操作报错/维修报错记录”（operator call/service call error record）区域内。
当出现操作报错时，以下按钮有效：- ON 按钮：将机器电源断开并再次接通。
- OK 按钮：清除错误，并从错误状态中恢复过来。
在某些操作报错中，当该错误的原因消除后，该错误将自动被清除，这时可能就不再需要点击OK 按钮了。
- Stop按钮：取消产生错误的任务，并清除该错误。
1-1. 操作报错 (告警灯显橙色)故障 7段式故障故障解决代码 LCD后托盘无纸. [1000] E02 将执掌放置在后托盘内,按OK键.卡纸. [1300] E03 清除卡纸后按压OK键.出纸托盘未开启. [1251] E03 在打印机前可能有障碍物.移除后按OK键.没有安装或没有正确安装墨盒. [1401] E05 正确地安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 墨盒温度传感器错误. [1403] E05 重装墨盒.如果故障依然存在，该墨盒可能有缺陷更换新墨盒安装了不支持的墨盒 [1485] E05 安装了不支持的墨盒.安装支持的墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.墨盒安装位置错误. [1486] E07 安置墨盒至正确位置. 如果故障依然存在，该墨盒可能有缺陷.更新墨盒.安装多个同色的墨盒. [1487] E07 确认每个墨盒均安装到了正确的对应位置. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.墨盒物理硬件故障 [1682] E15 重新安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.不能识别墨盒. [1684] E14 安装了不被支持的墨盒. 安装能够支持该机型的墨盒. 不能检测墨水剩余量. [1686] E13 更换墨盒. 用空墨盒打印可能会导致机器损坏.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
佳能打印机M P错误清单显示故障排除
Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
佳能打印机（MP288）错误清单显示 / 故障排除
通过以下方式显示错误和警告:
- 操作报错是通过警告LED 发出橙色光来加以显示的，而错误信息和它的解
决方法则以文字或者标
记的方式显示在LCD 上。
- 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。
- 错误代码被打印在EEPROM 打印信息的“操作报错/维修报错记录”（operator
call/service call
error record）区域内。
当出现操作报错时，以下按钮有效：
- ON 按钮：将机器电源断开并再次接通。
- OK 按钮：清除错误，并从错误状态中恢复过来。
在某些操作报错中，当该错
误的原因消除
后，该错误将自动被清除，这时可能就不再需要点击OK 按钮了。
- Stop按钮：取消产生错误的任务，并清除该错误。
1-1. 操作报错 (告警灯显橙色)
故障 7段式
故障故障解决
代码 LCD
后托盘无纸. [1000] E02 将执掌放置在后托盘内,按OK键.
卡纸. [1300] E03 清除卡纸后按压OK键.
出纸托盘未开启. [1251] E03 在打印机前可能有障碍物.移除后按OK键. 没有安装或没有
正确安装墨盒. [1401] E05 正确地安装墨盒. 如果故障依然存在，该墨
盒可能有缺陷.更换新墨盒. 墨盒温度传感器错误. [1403] E05 重装墨盒.如
果故障依然存在，该墨盒可能有缺陷更换新墨盒
安装了不支持的墨盒 [1485] E05 安装了不支持的墨盒.安装支持的墨盒. 如
果故障依然存在，该墨盒可能有缺陷.更换
新墨盒.
墨盒安装位置错误. [1486] E07 安置墨盒至正确位置. 如果故障依然存在，
该墨盒可能有缺陷.更新墨盒.
安装多个同色的墨盒. [1487] E07 确认每个墨盒均安装到了正确的对应位置.
如果故障依然存在，该墨盒可能有缺陷.更
换新墨盒.
墨盒物理硬件故障 [1682] E15 重新安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.
不能识别墨盒. [1684] E14 安装了不被支持的墨盒. 安装能够支持该机型的墨盒.
不能检测墨水剩余量. [1686] E13 更换墨盒. 用空墨盒打印可能会导致机器损
坏.。
想不更换墨盒继续打印，按压停止/重
置键 5秒以上. (该操作将被记录在打印机
的EEPROM中，并致使墨水余量检测功能不可
用.)
墨盒安装位置不正确. [1687] E04 重新安装墨盒. 如果故障依然存在，该墨盒
可能有缺陷.更换新墨盒.
无墨. [1688] E16 更换墨盒. 用空墨盒打印可能会导致机器损坏.
想不更换墨盒继续打印，按压停止/重置键 5
秒以上. (该操
作将被记录在打印机的EEPROM中，并致使墨水余量检测功能不可用.)
告警: 废墨吸收垫将满. [1700] E08 更换废墨吸收垫并重置废墨垫计数器值. (详情见 2-1, "维修模式.")
按压停止/重置键退出故障, 不更换废墨吸收
垫继续打印.但是，当废墨垫量满后，必须更
换吸收垫才能进行打印.
维修报错 (橙色告警灯和绿色电源灯轮流闪烁)
橙色灯与绿
故障 7段故障解
决
色灯交替闪烁次数
故障条件
代码 LCD (更换下列表中显示的可能有故障的部件)
2 次小车故障 [5100] P02 小车编码器信号中有错误. 1) 确认在小车移动方向上没有外部异物.
2) 清洁条形编码器.
如果不能被清洁，更换新的.
3) 更换下列项(列出可能有错误的部件):
小车组件
逻辑板
3次行进纸错误 [6000] P03 LF编码器信号中有错误. 1) 执行下列对
盘型编码器的操作:
- 清洁.
- 如脱落，重
新安装就位.
- 如果不能被
清洁或已损坏，更换.
3) 更换下列项
(列出可能有错误的部件):
- 逻辑板
- 驱动单元
5次 ASF 凸轮传感 [5700] P05 该故障出现在从后托盘进纸 1) 确认驱动单
元的驱动齿轮周围没有外部
器故障时，后托盘凸轮传感器报错. 异物.
2) 更换下列项(列出可能有错误的部件):
- 驱动单元
- 逻辑板
6次内部温度错误 [5400] P06 内部温度异常. 更换逻辑板.
7次废墨吸收垫满 Japan: P07 废墨吸收垫满. 更换废墨吸收
带你 (吸收垫组件), 重置废墨
[5B00] 吸收垫计数器值. Others
[5B01]
8次打印头温度升高错误 [5200] P08 打印头温度超过指定的值. 更换下列项(列出可能有错误的部件)
墨盒小车
- 逻辑板
9次 EEPROM 错误 [6800] P09 EEPROM读写故障. 更换逻辑板.
[6801]
10次 VH 监视器错误 [B200] P10 打印头电压异常. 更换下列项: - 墨水小车
逻辑板
20次其他硬件故障 [6500] P20 未知错误或网络故障. 更换下
列项(列出可能有错误的部件):
- 逻辑板
- WLAN板
22次扫描故障 [5011] P22 扫描单元故障. 更换下列项
(列出可能有错误的部件):
- 扫描单元
- 逻辑板
23次扫描器马达故障 [5012] P22 扫描器马达故障. 更换下列项(列出可能有错误的部件):
- 扫描单元
- 逻辑板
1-3. 其他故障
7段 LCD 原因故障解决
E20 无线LAN在尝试设定时有当其他项的等其他项设定结束后再尝试进行WLAN设定.
设定同时在执行.
E23 在WPS无线局域网设定时, 检测到多址等待一会儿, 然后再执行设置操作.
接入点AP.
E24 在WPS无线局域网设定时,出现了一个确认接入点AP, 然后再执行设置操作.
错误.
E50 打印头对齐样张扫描失败. 按压停止/重置键清除错误, 执行下列项, 然后再次执行打印头
对其操作:
- 确认样张方向安置正确.
- 如果压盘玻璃有污物，清洁它.
- 确认使用的是 A4 普通纸.
- 执行打印喷嘴检测图样操作以此确认所有墨盒都正确喷墨.
2. 调整 / 设定
2-1. 维修模式
< 维修模式操作步骤 >
在所连接的PC上使用维修工具.
1) 打印机进入维修模式.
i. 将打印机的电源断开，在按下停止（Stop）按钮的同时，按压电源（ON）按
钮，并且按住不放。
（不要松开这两个按钮）。
ii. 当电源LED 亮为绿色时，按住电源（On）按钮不放，松开停止（Stop）按钮（不要松开电源（ON）按钮）。
iii. 在按住电源（ON ）按钮的同时，按压停止（Stop ）按钮两次，然后松开电源（ON）按钮
和停止（Stop）按钮。
（每次点击停止（Stop ）按钮时，警告和电源LED
指示灯会交替闪亮，警告灯为橙色，电源灯为绿色，从警告 LED 灯开始）。
iv. 当电源 LED 亮为绿色时，说明打印机已经进入维修模式了，同时7 段 LCD 显示屏上显示为’0’.
2) 在所连接的PC上开启维修工具.
i. 当你点击维修工具对话框内的某个按钮时，执行该功能。
在运行你所选择的那个功能期间，维
修工具上的所有其他按钮都会变灰并处于不可用状态。
ii 当你所选择的功能执行完毕时，会显示出“本功能已经结束”（A function was finished ）的提示，
这时你可以选择另外一项功能。
iii 如果你选择的是一项不受支持的功能，则会显示出“错误！”（Error!）提示。
点击错误信息对
话框内的 OK 按钮就能退出该错误。
