筛板、筛篮技术规格书

  • 格式：docx
  • 大小：17.83 KB
  • 文档页数：6

筛板、筛篮技术规格书
一、采购单位
淮北矿业股份有限公司
二、采购内容
1、本次采购数量：本次招标采购物资的数量作为报价依据。

物资采购数量及供货时间，按淮北矿业股份有限公司物资分公司实际计划安排执行。

2、项目概况：各选煤厂选煤设备用筛板、筛篮
3、用途：主要用于振动筛、离心机、弧形筛上
4、招标明细：见下表
第一包
第二包
第三包
三、技术要求及主要技术参数
1、执行标准：JB/T 4266-1999、GB/T9239。

2、主要技术参数：
(一)、弧形筛网标准JB/T 4266-1999
1、弧形筛网应符合本标准的要求，并按经规定程序批准的图样和技
术文件制造。

2、筛面（包括筛条和托条）就采用性能不低于1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti的材料，框架材质无特殊要求时应采用Q235-A。

3、弧形筛网所有焊接处须牢固，不得有漏焊、裂纹和气孔等缺陷。

4、弧形筛网工作面每两相邻筛条的高度应小于0.15mm。

5、弧形筛网沿弧长方向允许拼接，但接缝处应光滑、平整，其高度
差应小于0.20mm。

6、弧形筛网的筛条工作面的粗糙度为R y12.5µm。

7、弧形筛网的筛缝偏差应符合该标准规定。

（二）、筛篮
1、筛缝允许偏差为（+0.05、-0.09）mm。

合格率不得少于90%，不合格筛缝的最大偏差不得超过±0.12mm。

2、筛篮所有焊接处必须牢固，不得有漏焊、裂纹和气孔等缺陷，并清除焊渣。

3、筛篮表面拼接处应圆滑过渡和平整。

4、筛篮出厂前应做动平衡试验，按GB/T9239的规定进行。

（三）、筛板
1、筛板所有焊接应焊牢、焊透、不得有脱焊现象。

2、筛板工作表面应平整光滑，筛条工作表面粗糙度为R y12.5µm。

（四）、筛板、筛篮材质见下表
四、标志、包装、运输和贮存
1. 产品应在明显位置打上钢印或做好标记，其内容包括：
a、产品型号；
b、生产日期、出厂编号；
c、制造厂名称。

2、产品用木箱包装，箱内应衬有防水材料。

3、包装箱应有明显的标记，包装储运图示标志应符合GB191的规定。

箱外文字标志应包括：
a、发货站和发货单位名称；
b、收货站和收货单位名称；
c、产品名称、数量；
d、毛重、净重；
e、运货编号
4、产品的包装应符合水路和陆路运输的要求。

5、产品应贮存于干燥并无腐蚀的室内，露天存放应有防雨、防积水措施。

五、供货时间及地点
执行期限：自中标通知书下发之日起
交货时间：自双方签订的合同生效时起45天内交货。

交货地点：淮北矿业股份有限公司下属各矿厂。

六、违约责任及解决办法
中标人有以下行为属违约，招标人有权对中标人进行追偿：
（1）未能按合同要求提供产品；
（2）供应产品质次价高的；
（3）因产品质量问题影响生产，给招标人造成损失的；
（4）因产品导致招标人出现生产安全事故的；
（5）双方严格执行合同约定，如有纠纷按合同条款规定进行解决。

（6）中标人不能按照合同要求履约，一次暂停供应商资格三个月；二次暂停供应商资格六个月；三次取消供应商资格，造成恶劣影响的，一次即取消供应商资格。

（7）投标人接受并严格执行《物资分公司供应商管理办法》，详见“淮北矿业电子商务采购平台”相关内容。

合集下载

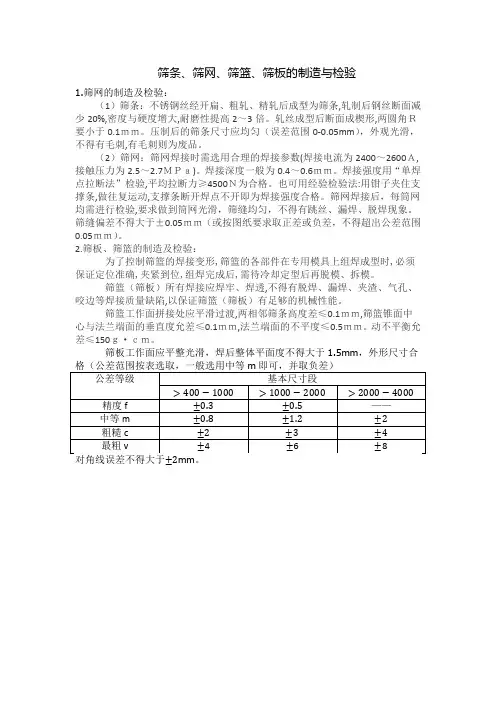

筛条、筛板、筛篮的制造与检验
