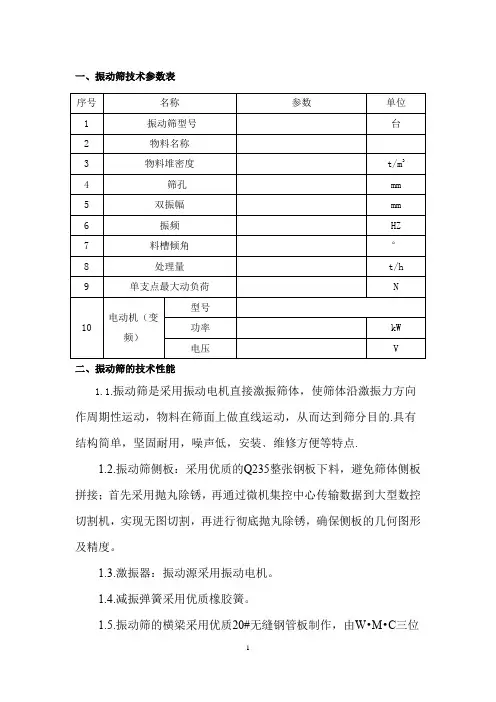

一、振动筛技术参数表
二、振动筛的技术性能
1.1.振动筛是采用振动电机直接激振筛体，使筛体沿激振力方向作周期性运动，物料在筛面上做直线运动，从而达到筛分目的.具有结构简单，坚固耐用，噪声低，安装﹑维修方便等特点.
1.2.振动筛侧板：采用优质的Q235整张钢板下料，避免筛体侧板拼接；首先采用抛丸除锈，再通过微机集控中心传输数据到大型数控切割机，实现无图切割，再进行彻底抛丸除锈，确保侧板的几何图形及精度。
1.3.激振器：振动源采用振动电机。
1.4.减振弹簧采用优质橡胶簧。
1.5.振动筛的横梁采用优质20#无缝钢管板制作，由W•M•C三位
一体加工中心，将横梁的两端面及筛板固定底座一次加工制作，来确保横梁两端面与筛板固定底座的形位公差与垂直度；
筛子是耐用的设备，筛子外形是矩形的、由框架支撑多层筛网；筛子前后设门，以便开门快速更换筛网，与物料接触海绵钛的进口、筛子框架（与物料接触处）和金属丝、出口，以及侧壁面采用304不锈钢材质；
上筛板有弹跳球内置在筛子框架中，防止筛板堵塞。
弹跳球材质是橡胶或聚氨脂的；
物料由后上方进入，振动进入各级筛面，从而进入溜管，分至各流程。
需要选择直径更大的导线，防止工作过程中规格过细的导线经常断裂；制作筛板、框架和机器时，不允许使用TIG焊接。
筛板可以很容易、快速地更换。
直线振动筛的技术参数一、引言直线振动筛是一种常见的筛分设备，广泛应用于化工、食品、医药、冶金等行业中。
它通过振动力将物料在筛网上进行筛分，能够达到高效率、高精度的筛分效果。
本文将介绍直线振动筛的技术参数以及相关知识。
二、直线振动筛的结构直线振动筛由机身、底座、振动器等部件组成。
其中机身包括进料口、出料口和筛网等部件。
底座则是支撑整个设备的基础，通常采用钢结构。
振动器则是通过电机带动偏心块旋转产生震动力，使得物料在筛网上进行运动。
三、直线振动筛的分类根据不同的应用场合和要求，直线振动筛可以分为多种类型。
其中按照处理能力可分为小型直线振动筛和大型直线振动筛；按照结构形式可分为单层直线振动筛和多层直线振动筛；按照材质可分为不锈钢直线振动筛和碳钢直线振动筛等。
四、直线振动筛的技术参数1. 处理能力：直线振动筛的处理能力是指其每小时可处理的物料量。
不同型号的直线振动筛处理能力不同，一般在0.5~100吨/小时之间。
2. 筛分精度：直线振动筛的筛分精度是指其可以达到的最小粒度。
通常情况下，直线振动筛的筛分精度可以达到200目以上。
3. 振幅：直线振动筛的振幅是指偏心块在旋转时产生的最大位移。
不同型号的直线振动筛振幅不同，一般在1~10mm之间。
4. 振频：直线振动筛的振频是指偏心块旋转一周所需时间，单位为Hz。
通常情况下，直线振动筛的振频在25~50Hz之间。
5. 电机功率：直线振动筛所需电机功率与其处理能力、结构形式等有关。
一般来说，小型直线振动筛所需电机功率为0.25~1.5kW之间，大型直线振动筛则需要更大功率电机。
五、应用场合由于其高效率、高精度等特点，直线振动筛被广泛应用于多个领域中。
例如在化工行业中，直线振动筛可以用于过滤液体、分离固体颗粒等；在食品行业中，直线振动筛可以用于筛选面粉、糖粉等；在医药行业中，直线振动筛可以用于分离药材等。
六、结论综上所述，直线振动筛是一种常见的筛分设备，在多个领域中都有广泛应用。
化工、食品、医药、非金属矿、冶金、磨料、陶瓷、橡胶、塑料、建筑材料、涂料、颜料、造纸、石化、军工、环保、尿素、酿造等各行业的干物料粉体分级、浆液过滤等有出色的应用。
斯维科根据客户的不同生产要求而制造气密型、宣泄型、喷气型、喷水型、转动刷型、移动车轮等多种特殊设计式。
筛选范围最广一只有SV系列三次元振动筛能分选如此广的原料范围：任何颗粒、细粉、浆液都可以筛选。
筛分小到500目（25微米），过滤小到5微米也可高效筛分过滤。
网孔防堵塞一三次元振动筛功能及本公司设计的自动清理放堵网装置把堵网几率降到最小。
单层或多层分选一每台SV系列筛分•过滤机可选一至五层筛网，能同时进行二到五个等级的分选或过滤。
高效率精确筛选一所有进机物料自动排放，机内无存料。
同等筛面SV 筛机比其他类型筛机有更大容量。
本公司研制的最新专利结构筛网固持体使排出机外的筛上物料含筛下物的百分比，比其它类型机为小。
筛网更换便捷--SV系列三次元振动筛据不同需要有多种网架结构；其中一种把更换筛网的时间降到3〜5分钟，比其他类型筛机节约30〜60分钟。
筛网寿命更长，效率更高。
振动无机械传导--SV系列振动筛的新型振动源产生的三次元振动强大而平稳，设备可安装到任何所需位置且便于移动。
经济环保一整机、筛网寿命长，能耗低、维修费用低，效率高及便于更换等特点使设备经济实惠。
低噪音、全封闭，环保性能突出。
通过改变振子相位角或振子质量，动力源即可带动振子产生不同的激振力，进而改变水平向或垂直向振幅，因此影响筛分流量和效率系数。
SV全不锈钢振动筛规格表:适用范围：1、 化工行业：树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉等。
2、 磨料、陶瓷行业：氧化铝、石英砂、泥浆、喷雾土粒。
3、 食品行业：糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等。
4、 造纸行业：涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。
5、 冶金行业：氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。
各类型振动筛型号分类及技术参数振动筛是一种常用的物料筛选设备，广泛应用于矿山、建筑材料、化工、电力、冶金等行业。
根据其结构特点、筛分材料的性质，振动筛可以分为多种类型，以下是各类型振动筛的分类及其技术参数。
一、直线振动筛1.结构特点：直线振动筛采用振动电机作为振动源，通过其激振装置使筛板产生直线振动，一般采用双振动电机驱动，可产生强大的激振力，适用于中、细颗粒物料的筛分。
2.技术参数：-筛面倾角：0-7°-处理能力：10-500t/h- 筛分粒度：0.074-15mm二、圆振动筛1.结构特点：圆振动筛采用筛箱为圆形，通过振动电机产生惯性离心力使物料在筛面上产生圆形运动。
圆振动筛适用于湿、干、细颗粒物料的筛分。
2.技术参数：- 筛面直径：600-3000mm-处理能力：20-300t/h- 筛分粒度：0.074-350mm三、高频振动筛1.结构特点：高频振动筛采用振动电机作为振动源，通过筛架上的振动传感器将高频振动转换为筛板上的微弱振动，使物料在筛面上进行高频筛分。
高频振动筛适用于湿、糊状物料的筛分，可以有效去除细小颗粒物料。
2.技术参数：-震动频率：325-3300次/分钟-处理能力：15-700t/h- 筛分粒度：0.075-20mm四、椭圆振动筛1.结构特点：椭圆振动筛采用筛箱为椭圆形，通过两个不同速度的振动电机产生椭圆振动，使物料在筛面上沿椭圆轨迹进行筛分。
椭圆振动筛适用于湿、干物料的筛分，可提高筛分效率。
2.技术参数：- 筛面宽度：1000-4000mm-处理能力：50-850t/h- 筛分粒度：0.075-300mm五、翻转振动筛1.结构特点：翻转振动筛采用筛箱为翻转角度可调的矩形结构，通过偏心块驱动振动装置产生筛箱的翻转运动，使物料在筛面上进行筛分。
翻转振动筛适用于高湿度、黏糊性物料的筛分，可解决物料黏结、堵塞的问题。
2.技术参数：-筛箱翻转角度：35-55°-处理能力：15-450t/h- 筛分粒度：2-75mm以上是各类型振动筛的分类及其技术参数。
YKR/ZKR系列圆、直线振动筛使用说明书一、概述YK、系列筛机是根据我国生产需要，在消化、吸收从德国公司引进的USK、USL型振动筛的基础上，总结我们多年研究设计和使用筛机的经验，结合我国国情研制出来的新型系列振动筛，是USK、USL型振动筛和其它系列振动筛机。
通过几年生产实践，证明该系列筛机具有处理量大，技术参数合理，结构强度、刚度高、系列化、通用化，标准化程度高，运转平稳可靠、噪音小、维护检修方便等一系列改进提高，完善加工工艺和制造设备，筛机结构更合理，质量显著提高，深得用户好评。
型号意义说明块偏心振动器直线振动筛宽度二、用途本筛机系列用于煤炭、冶金、矿山、建材、化工、电力、交通、港口等行业的分级、脱水、脱泥、脱介等作业。
三、技术特性见附页四、工作原理及传动系统a）工作原理：圆振动筛为单轴块偏心激振器，单电机驱动。
筛机的激振是由偏心块产生的离心力产生。
振动轨迹在入料端椭圆长轴与筛面的夹角成锐角，出料端为钝角，这样使出料层不致太薄，入料端层不致太厚，近似于等厚筛分效果。
直线振动筛为双轴偏心块偏心，双电机驱动，电机自同步，筛机的激振是由偏心力所产生。
b)传动系统圆筛由电机直接带动或通过三角带、（可更换皮带轮变速）带动激振器。
直线筛由电机直接驱动激振器，两者都用瓣形挠性联轴器连接。
c)振幅的调节，由增减配重块数量达到。
d)中间传动轴与激振器连接的三爪挠性盘采用制橡胶板制作，具有承截扭矩大，挠性好之长处。
五、结构特点：a)该振动筛系列包括圆振动筛（YK）和直线振动筛（ZK）二大系列，分单层、双、三层、四层四种，整个系列75种规格，单层27种，双层22种，三层16种，四层10种。
b)YK系列振动筛机频率、振幅和筛面倾角均可调整；ZK系列筛机采用双电机驱动自动同步振动器，振幅可调、筛面倾角可在+5°范围内调整。
具体参数可根据物料性质和用户要求确定。
c)筛机采用块偏心，外置式激振器结构，75种规格筛机仅用9种规格激振器互换通用。
六种常用振动筛种类介绍振动筛是一种常用的筛分设备，在很多行业中都得到广泛应用。
根据不同的筛分要求和工作环境，振动筛可以分为多种不同的类型。
以下是常用的六种振动筛的种类介绍。
1.园形振动筛园形振动筛是一种非线性振动筛，其振动轨迹呈圆形或椭圆形。
该类型的振动筛具有较高的筛分效率和处理量，适用于各种材料的筛分工作。
它可以根据不同的需要进行定制，例如，可以配置多层筛网，以实现多级筛分。
2.直线振动筛直线振动筛是最常见的一种振动筛。
其振动轨迹呈直线，具有高筛分效率和较大的处理量。
直线振动筛通常由筛箱、筛网、振动电机等组成。
它广泛应用于化工、食品、建材等工业领域，可用于物料的分类、分级和脱水等工艺过程。
3.激振振动筛激振振动筛是一种特殊的振动筛，其筛分效果由中间控制台发出的振动波导致。
该类型的振动筛具有较高的振动频率和强烈的振动力，可以有效地分离大颗粒和小颗粒。
激振振动筛通常用于粗颗粒的筛分，如矿石等。
4.高频振动筛高频振动筛是一种特殊的振动筛，其振动频率较高，通常在20Hz以上。
高频振动筛可以实现更细腻的筛分效果，并且可以有效地分离潮湿的物料。
它常用于煤炭、冶金、化工等行业的湿筛分工作。
5.真空振动筛真空振动筛是一种用于特殊环境下的振动筛。
它利用真空环境，使物料在低压下进行筛分，避免了氧化、爆炸等问题。
真空振动筛广泛应用于粉末冶金、电子材料、粉体涂料等领域。
6.洗涤振动筛洗涤振动筛是一种用于物料清洗和脱水的振动筛。
它通过筛网的水冲洗和振动，可以清洗物料表面的污垢，并将水分从物料中脱除。
洗涤振动筛常用于砂石、煤炭等行业的物料清洗和处理。
总结起来，振动筛根据不同的筛分要求和工作环境，可以分为园形振动筛、直线振动筛、激振振动筛、高频振动筛、真空振动筛和洗涤振动筛等六种类型。
每种振动筛都有其特殊的应用领域和优势，用户可以根据自己的需求选择合适的振动筛进行使用。

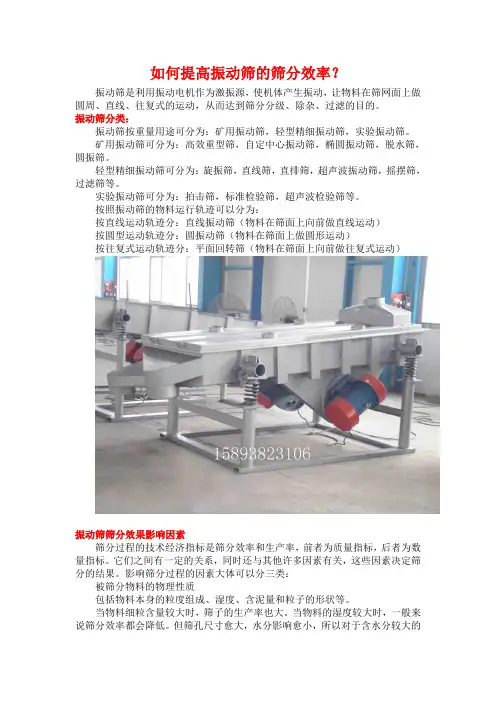

如何提高振动筛的筛分效率？振动筛是利用振动电机作为激振源，使机体产生振动，让物料在筛网面上做圆周、直线、往复式的运动，从而达到筛分分级、除杂、过滤的目的。
振动筛分类：振动筛按重量用途可分为：矿用振动筛，轻型精细振动筛，实验振动筛。
矿用振动筛可分为：高效重型筛，自定中心振动筛，椭圆振动筛，脱水筛，圆振筛。
轻型精细振动筛可分为：旋振筛，直线筛，直排筛，超声波振动筛，摇摆筛，过滤筛等。
实验振动筛可分为：拍击筛，标准检验筛，超声波检验筛等。
按照振动筛的物料运行轨迹可以分为：按直线运动轨迹分：直线振动筛（物料在筛面上向前做直线运动）按圆型运动轨迹分：圆振动筛（物料在筛面上做圆形运动）按往复式运动轨迹分：平面回转筛（物料在筛面上向前做往复式运动）振动筛筛分效果影响因素筛分过程的技术经济指标是筛分效率和生产率，前者为质量指标，后者为数量指标。
它们之间有一定的关系，同时还与其他许多因素有关，这些因素决定筛分的结果。
影响筛分过程的因素大体可以分三类：被筛分物料的物理性质包括物料本身的粒度组成、湿度、含泥量和粒子的形状等。
当物料细粒含量较大时，筛子的生产率也大。
当物料的湿度较大时，一般来说筛分效率都会降低。
但筛孔尺寸愈大，水分影响愈小，所以对于含水分较大的湿物料，为了改善筛分过程，一般可以采用加大筛孔的办法，或者采用湿式筛分。
物料含泥量大（当含泥量大于8%时）应当采用湿式筛分，或预先洗矿。
筛面结构参数的影响直线振动筛是使粒子和筛面作垂直运动，所以筛分效率高，生产能力大。
而粒子与筛面相对运动主要是平行运动的棒条筛、平面振动筛、筒筛等，其筛分效率和生产能力都低。
对于一定的物料而言，筛子的生产率和筛分效率决定于筛孔尺寸。
生产率取决于筛面宽度，筛面宽生产率高。
筛分效率取决于筛面长度，筛面长筛分效率高。
一般长宽比为2。
有效的筛子面积（即筛孔面积与整个筛面面积之比）愈大，则筛面的单位面积生产率和筛分效率愈高。
筛孔尺寸愈大，则单位筛面的生产率越大，筛分效率越高。
型号1：ZS3/Z-01型振动筛1．用途及适用范围：ZS3/Z-01钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。
2．结构特点▲ZS3/Z-01为三段式筛、直线型振动轨迹筛。
▲采用2台美国进口MARTIN高G震力长轴激振电机，可在筛网上输出7.3G的震力。
振动筛噪音低于78 dBA。
▲筛箱筛网可配置平板或波浪型结构的钩边筛网，筛网过滤面积大，可适应不同钻井工况下的泥浆处理。
▲筛网采用压块张紧螺栓拉紧机构，可以快速简便地更换筛网。
▲筛架为丝杆结构装置，结构简单可靠，可在不间断作业情况，可快速改变筛架-1°～5°的倾角，确保泥浆能合理、有效的得到处理。
▲筛架支撑减振器采用橡胶复合弹簧，振动效果好，噪音低，使用寿命长。
▲此型振动筛结构紧凑，体积轻便，占地面积小，ZS3/Z-01结构示意图▲ 振动筛进料器（泥浆盒）与井口溢流管线接口可根据用户选择在泥浆盒的两侧面或背面连接管线。
技术性能参数 筛网规格平板或波浪形钩边筛网3-1050×700；筛目：80～200目 激振电机SVX18-7710 (进口马丁长轴电机)：２-1.865KW 最大振动强度7.1～7.2Ｇ 振动幅度：≥5.5mm 筛箱倾角-１°～+5° 防爆等级Exd ⅡBT4 防护等级IP55 外形尺寸（长×宽×高）2950×1694×1580mm 重量1950Kg 筛网面积（㎡）≥2.3 筛分固相颗粒直径（μm ）≥75 钻井液处理能力（m3/h ） ＞200型号2： ZS3/Z-02型振动筛1．用途及适用范围：ZS3/Z-02钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。
振动筛分类及性能特点振动筛是一种常用的颗粒筛分设备，广泛应用于矿山、石油化工、建筑材料、冶金、能源等行业。
根据结构形式和性能特点的不同，振动筛可以分为多种类型，包括直线振动筛、圆振动筛、高频振动筛等。
下面主要介绍几种常见的振动筛及其性能特点。
1.直线振动筛直线振动筛是一种高效率的筛分设备，具有体积小、重量轻、结构简单、易于安装和维修等特点。
它的筛面成直线运动，筛孔均匀，适用于中小颗粒物料的筛分。
同时，直线振动筛采用双电机驱动，产生强大的振动力，可有效筛分湿性较大的物料，具有较高的筛分效率。
2.圆振动筛圆振动筛是一种经典的振动筛，广泛应用于矿石、煤炭等材料的筛分工作。
它的筛面呈圆形运动，具有高筛分效率、大处理量的特点。
圆振动筛的结构相对复杂，包括筛箱、筛网、振动器等组成部分，其振动力主要由振动器提供。
此外，圆振动筛还可配置多层筛网，实现多级筛分，满足不同颗粒物料的筛分要求。
3.高频振动筛高频振动筛是一种利用高频振动力进行筛分的设备，具有高效、高产量等特点。
相比传统振动筛，高频振动筛采用高频振动力，筛分效率更高，能更好地处理细粒度物料。
此外，高频振动筛还具有较小的振幅和较高的振频，有效减少泥浆粘结，提高筛分效果。
除了上述几种主要类型的振动筛外，还有一些特殊类型的振动筛，如悬臂式振动筛、倾斜式振动筛等。
这些振动筛根据不同的工作条件和筛分要求，采用不同的设计结构，有其独特的特点和适用性。
总的来说，振动筛具有以下几个性能特点：1.高效筛分：振动筛采用振动力进行筛分，能够快速将物料筛分出所需要的颗粒大小，提高生产效率。
2.大处理量：通过合理设计振动筛的筛面面积和筛网孔径，可实现大处理量的筛分要求。
3.良好的适应性：振动筛能适应不同物料的筛分要求，通过更换不同尺寸的筛网可以满足不同颗粒大小的筛分需求。
4.易于维护：振动筛的结构相对简单，易于维护和清洗，减少停机时间，提高生产效率。
5.低噪音：振动筛采用振动力进行筛分，相对于传统的旋转筛分设备，其噪音较小，提供了更好的工作环境。
YKR/ZKR系列圆、直线振动筛使用说明书一、概述YK、系列筛机是根据我国生产需要，在消化、吸收从德国公司引进的USK、USL型振动筛的根底上，总结我们多年研究设计和使用筛机的经历，结合我国国情研制出来的新型系列振动筛，是USK、USL 型振动筛和其它系列振动筛机。
通过几年生产实践，证明该系列筛机具有处理量大，技术参数合理，结构强度、刚度高、系列化、通用化，标准化程度高，运转平稳可靠、噪音小、维护检修方便等一系列改良提高，完善加工工艺和制造设备，筛机结构更合理，质量显著提高，深得用户好评。
型号意义说明二、用途本筛机系列用于煤炭、冶金、矿山、建材、化工、电力、交通、港口等行业的分级、脱水、脱泥、脱介等作业。
三、技术特性见附页四、工作原理与传动系统a〕工作原理：圆振动筛为单轴块偏心激振器，单电机驱动。
筛机的激振是由偏心块产生的离心力产生。
振动轨迹在入料端椭圆长轴与筛面的夹角成锐角，出料端为钝角，这样使出料层不致太薄，入料端层不致太厚，近似于等厚筛分效果。
直线振动筛为双轴偏心块偏心，双电机驱动，电机自同步，筛机的激振是由偏心力所产生。
b)传动系统圆筛由电机直接带动或通过三角带、〔可更换皮带轮变速〕带动激振器。
直线筛由电机直接驱动激振器，两者都用瓣形挠性联轴器连接。
c)振幅的调节，由增减配重块数量到达。
d)中间传动轴与激振器连接的三爪挠性盘采用制橡胶板制作，具有承截扭矩大，挠性好之长处。
五、结构特点：a)该振动筛系列包括圆振动筛〔YK〕和直线振动筛〔ZK〕二大系列，分单层、双、三层、四层四种，整个系列75种规格，单层27种，双层22种，三层16种，四层10种。
b)YK系列振动筛机频率、振幅和筛面倾角均可调整；ZK系列筛机采用双电机驱动自动同步振动器，振幅可调、筛面倾角可在+5°围调整。
具体参数可根据物料性质和用户要求确定。
c)筛机采用块偏心，外置式激振器结构，75种规格筛机仅用9种规格激振器互换通用。
直线筛型号
目前我国生产的直线振动筛型号多达百余种规格，其中主流直线振动筛型号有：
ZKX型直线振动筛；
ZKR型直线振动筛；
ZX型直线振动筛；（ZXF表示采用香蕉型箱式振动器）
ZK型直线振动筛；
DZS型大型直线振动筛；
ZKB型自同步直线振动筛；
DSM型煤用双轴振动筛；
D——吊式
ZSM型煤用双轴振动筛；
SDH型直线等厚振动筛；（DH——等厚）
LZS、SLZS型冷矿振动筛；（SL——烧结冷矿）
ZSR型热矿振动筛；
SSZ型双轴惯性振动筛；
我国各个厂家生产的冷矿和热矿振动筛专供冶金部门用于冷、热烧结矿的分级。
以上所列型号中字母代表含义如下：
Z——直线
K——块偏心 A——轴偏心（多见于圆振动筛，如YA型）
X——箱式振动器
R——热矿
D——大型
B——自同步型与之对应的是 A——强迫同步
S——双轴
M——煤用
L——冷矿
大家购买直线筛的时候可以参考，以便您买到适合您的产品型号。
ZXS多层直线振动筛机主要技术数据
本文转自新乡大用振动设备。
型号1：之阳早格格创做ZS3/Z-01型振荡筛ZS3/Z-01结构示企图1．用途及适用范畴：ZS3/Z-01钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ZS3/Z-01为三段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力少轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78 dBA.▲筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为丝杆结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小，▲振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数ZS3/Z-02型振荡筛ZS3/Z-02结构示企图1．用途及适用范畴：ZS3/Z-02钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ ZS3/Z-02为三段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力少轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲ 筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数筛网规格海浪形钩边筛网3-1050×700；筛目：80～200目激振电机最大振荡强度振荡幅度：筛箱倾角-１°～+5°防爆等第ExdⅡBT4防备等第IP55形状尺寸（少×宽×下）2950×1594×1540mm沉量1850Kg筛网里积（㎡）筛分固相颗粒曲径（μm）≥75钻井液处理本领（m3/h）＞200型号3：ZS3/Z-03型振荡筛ZS3/Z-03结构示企图1．用途及适用范畴：ZS3/Z-03钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ ZS3/Z-03为三段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力短轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲ 筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数ZS3/Z-04型振荡筛ZS3/Z-03结构示企图1．用途及适用范畴：ZS3/Z-04钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ ZS3/Z-04为三段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力短轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，采与海浪形筛网，筛网里积减少105%~180%，液体处理本领提下至125%，可符合分歧钻井工况下的泥浆处理，.▲ 筛网采与单边赶快弛紧系统，不妨赶快烦琐天调换筛网，每块筛网可正在1分钟内完毕调换.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数ZS3/Z1×2-01型振荡筛ZS3/Z1×2-01结构示企图1．用途及适用范畴：ZS3/Z1×2-01钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ ZS3/Z1×2-01为三段式单层筛网、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力短轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲筛网为单池型单层筛网结构，表层为8～20目金属网板网，灵验过滤掉大颗粒固相，减少下层筛池筛网的筛分背荷，普及了下层筛网的筛网灵验性，延少了下层筛使用寿命.筛箱下层筛网可摆设仄板或者海浪型结构的钩边筛网，采与海浪形筛网，筛网里积减少105%~180%，液体处理本领提下至125%，可符合分歧钻井工况下的泥浆处理，.▲下层筛池筛网采与单边赶快弛紧系统，不妨赶快烦琐天调换筛网，表层筛池筛网采与斜楔块式压紧办法，上下层筛池筛网每块筛网可正在1分钟内完毕调换.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数ZS3/Z2-01（或者02）型振荡筛ZS3/Z2-01（或者02）结构示企1．用途及适用范畴：ZS3/Z2-01（或者02）钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式单联曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用. 2．结构特性▲ ZS3/Z-01（或者02）型为三段式、单联型曲线型振荡轨迹筛.▲ 采与4台国产HSVM-32-4S或者好国进心MARTIN下G震力少轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78 dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲ 筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为丝杆结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此单联型振荡筛由二台单筛箱串联同用一个底座，以及同用一个进料器（泥浆盒），使其结构紧密合理，体积沉巧，占大天积小，▲单联型振荡筛进料器（泥浆盒）与井心溢流管线交心从泥浆盒的背侧交心举止连交管线，交线采与法兰盘联交，连交便当.技能本能参数ZS4/Z-01型振荡筛ZS4/Z-01（结构示企图）1．用途及适用范畴：ZS4/Z-01钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为四段式曲线振荡筛，该筛符合油田5000米以上百般钻机的配套使用.2．结构特性▲ ZS4/Z-01为四段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力短轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲ 筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心由泥浆盒反里用法兰盘举止连交管线，连交简朴便当，赶快.技能本能参数筛网规格海浪形钩边筛网3-1050×700激振电机振荡强度振荡幅度：筛箱倾角-１°～+5°防爆等第ExdⅡBT4防备等第IP55形状尺寸（少×宽×下）3674×1634×1708mm沉量2308Kg筛网里积（㎡）钻井液处理本领（m3/h）＞260筛分固相颗粒曲径（μm）≥75ZS3/FP-01型振荡筛ZS3/FP-01（结构示企图）1．用途及适用范畴：ZS3/FP-01三段式复频轨迹型振荡筛，是尔公司及止业内较新式的复频轨迹型振荡筛，它是由曲线型振荡轨迹与椭圆振荡轨迹复合而成，既可单独做曲线型振荡，也可单独做复频振荡（仄动椭圆疏通），适用于百般较搀纯性的天层钻井液的处理.符合油田5000米以上百般钻机的配套使用.2．结构特性▲ZS3/FP-01为三段式、复频轨迹型（可单独做曲线型振荡轨迹）振荡筛筛.▲主激振器采与2台好国进心MARTIN下G震力短轴激振电机以及1台辅帮激振器—好国进心MARTIN下G震力短轴激振电机，此型筛可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，采与海浪形筛网，筛网里积减少105%~180%，液体处理本领提下至125%，可符合分歧钻井工况下的泥浆处理，.▲ 筛网采与单边赶快弛紧系统，不妨赶快烦琐天调换筛网，每块筛网可正在1分钟内完毕调换.▲ 筛架为电动液压统造、油缸推动杆降落系统结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数。
振动筛的型号是多种多样，主要有过滤筛、超声波振动筛、直线振动筛、滚筒筛、矿用振动筛、六角筛、拍击筛、气流筛、试验筛、圆形筛、脱水筛、水泥筛等等多种型号。
450型过滤筛:450型过滤筛是集粉粒分级、液体过滤为一体的单层筛。
适用于各行业生产厂家单层筛分和过滤用，处理生产量不多或杂质少的物料。
该系列过滤振动筛机广泛用于化工、食品、医药、建材、冶金、磨料、陶瓷、涂料、金刚石、矿业和石油等行业。
具有体积小、重量轻、操作简单、适用范围广、噪音低、效率高等特点。
超声波筛分机:超声波筛分机由旋振筛和超声源组成。
该机是将超声波换能器固定到一个不锈钢架上，与筛网紧密接触。
工作时，筛网上的筛粉除做低频旋振运动外，还叠加上超声振动，换能器的超声频率通过变换板传到整个筛网上，同时传到粉末微粒上，使它保持悬浮状态，从而阻止了它们堵塞网孔。
在细的不锈钢丝上，固有的表面张力被切断，实际上网丝变得无摩擦和表面张力，因此就不存在堵塞网孔的问题。
DZSF型直线振动筛:双层直线振动筛为双振动电机或双振子驱动，利用振动器激振的原理工作。
当双振子作同步、反向旋转时，其偏心块所产生的振动力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。
双振子轴相对筛面在垂直方向有一倾角，在振动力和物料自重力的联合作用下，使物料在筛面上被抛起跳跃式向前作直线运动，以合理匹配筛网达到筛分的目的。
直线振动筛适用于0.74-10mm，含水小于7％，无粘性物料的任何干式物料的筛分。
主要用于磨料磨具原料、化工、塑料、医药、树脂粉、陶瓷原料、冶金、建材、粮食、化肥等行业中的干式粉状、细颗粒状或细微粉物料的筛分。
滚筒筛:GTS圆筒回转筛的主体结构是筛分筒，它是由若干个圆形状筛网组成，整体与地平面成倾斜状态，外部被密封隔离罩所密封，以防止污染环境。
通过变速减速系统使筛分筒在一定转速下旋转，物料自上而下通过筛分筒得到分离，细料从筛分筒前端下部排出，粗料从筛分筒下端尾部排出。
各类型振动筛型号分类及技术参数振动筛是一种常用的筛分设备，广泛应用于矿山、冶金、建筑材料、化工等行业，用于对颗粒状物料的筛分和分级。
根据不同的工作原理和性能特点，振动筛可以分为多种类型，下面将对各类型振动筛的型号分类及技术参数进行详细介绍。
一、振动筛的类型分类1.振动筛的工作原理不同，可以分为以下几种类型：-振动筛可分为自振型、强化型振动筛和强制型振动筛。
自振型振动筛是利用系统本身的激振源进行振动的，适用于筛分小的颗粒。
强化型振动筛则在自振型的基础上增加了激振源，增强了筛分效果。
而强制型振动筛则是通过给物料添加外力进行激振，适用于筛分较大颗粒。
2.振动筛的结构形式和安装方式不同，可以分为以下几种类型：-直线振动筛：筛面呈直线运动轨迹，具有较高的筛分能力和效率，适用于大量、连续筛分的颗粒物料。
-圆振动筛：筛面呈圆形运动轨迹，适用于湿粘性物料的筛分和分级。
-椭圆振动筛：筛面呈椭圆形运动轨迹，适用于筛分有限度、大颗粒和湿粘性物料。
-筛床颤动振动筛：筛面呈颤动运动轨迹，适用于矿山和冶金行业的中小型物料筛分。
二、振动筛的技术参数1.振动筛的筛面结构参数：- 筛面尺寸：指振动筛的筛面尺寸，常见的有1000×2000mm、1200×2400mm等。
2.振动筛的筛分能力参数：-筛分面积：指振动筛的筛分面积，常用单位为平方米（㎡）。
-筛分效率：指振动筛分选颗粒物料的能力，一般用百分数表示。
-处理能力：指振动筛每单位时间内处理的颗粒物料的量，常用单位为吨/小时（t/h）。
3.振动筛的振动参数：- 振幅：指振动筛筛面的振动幅度，通常用毫米（mm）表示。
-频率：指振动筛筛面的振动频率，通常用赫兹（Hz）表示。
4.振动筛的电机参数：-电机功率：指振动筛所配备的电机的功率，一般用千瓦（kW）表示。
-电机转速：指振动筛所配备的电机的转速，通常用转/分表示。
总结起来，振动筛的型号分类包括自振型、强化型和强制型；结构形式有直线振动筛、圆振动筛、椭圆振动筛和筛床颤动振动筛等；技术参数则包括筛面结构参数、筛分能力参数、振动参数和电机参数等。
精品型号1：ZS3/Z-01型振动筛ZS3/Z-01结构示意图1．用途及适用范围：ZS3/Z-01钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。
2．结构特点▲ZS3/Z-01为三段式筛、直线型振动轨迹筛。
▲采用2台美国进口MARTIN高G震力长轴激振电机，可在筛网上输出7.3G的震力。
振动筛噪音低于78 dBA。
▲筛箱筛网可配置平板或波浪型结构的钩边筛网，筛网过滤面积大，可适应不同钻井工况下的泥浆处理。
▲筛网采用压块张紧螺栓拉紧机构，可以快速简便地更换筛网。
▲筛架为丝杆结构装置，结构简单可靠，可在不间断作业情况，可快速改变筛架-1°～5°的倾角，确保泥浆能合理、有效的得到处理。
▲筛架支撑减振器采用橡胶复合弹簧，振动效果好，噪音低，使用寿命长。
▲此型振动筛结构紧凑，体积轻便，占地面积小，▲振动筛进料器（泥浆盒）与井口溢流管线接口可根据用户选择在泥浆盒的两侧面或背面连接管线。
技术性能参数筛网规格平板或波浪形钩边筛网3-1050×700；筛目：80～200目激振电机SVX18-7710 (进口马丁长轴电机)：２-1.865KW最大振动强度7.1～7.2Ｇ振动幅度：≥5.5mm筛箱倾角-１°～+5°防爆等级ExdⅡBT4防护等级IP55外形尺寸（长×宽×高）2950×1694×1580mm重量1950Kg筛网面积（㎡）≥2.3筛分固相颗粒直径（μm）≥75钻井液处理能力（m3/h）＞200型号2：ZS3/Z-02型振动筛ZS3/Z-02结构示意图1．用途及适用范围：ZS3/Z-02钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。
2．结构特点▲ZS3/Z-02为三段式筛、直线型振动轨迹筛。
▲采用2台美国进口MARTIN高G震力长轴激振电机，可在筛网上输出7.3G的震力。
振动筛噪音低于78dBA。
▲筛箱筛网可配置平板或波浪型结构的钩边筛网，筛网过滤面积大，可适应不同钻井工况下的泥浆处理。
▲筛网采用压块张紧螺栓拉紧机构，可以快速简便地更换筛网。
▲筛架为手动液压油缸推动杆升降结构装置，结构简单可靠，可在不间断作业情况，可快速改变筛架-1°～5°的倾角，确保泥浆能合理、有效的得到处理。
▲筛架支撑减振器采用橡胶复合弹簧，振动效果好，噪音低，使用寿命长。
▲此型振动筛结构紧凑，体积轻便，占地面积小。
▲振动筛进料器（泥浆盒）与井口溢流管线接口可根据用户选择在泥浆盒的两侧面或背面连接管线。
技术性能参数精品型号3：ZS3/Z-03型振动筛ZS3/Z-03结构示意图1．用途及适用范围：ZS3/Z-03钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。
2．结构特点▲ZS3/Z-03为三段式筛、直线型振动轨迹筛。
▲采用2台美国进口MARTIN高G震力短轴激振电机，可在筛网上输出7.3G的震力。
振动筛噪音低于78dBA。
▲筛箱筛网可配置平板或波浪型结构的钩边筛网，筛网过滤面积大，可适应不同钻井工况下的泥浆处理。
▲筛网采用压块张紧螺栓拉紧机构，可以快速简便地更换筛网。
▲筛架为手动液压油缸推动杆升降结构装置，结构简单可靠，可在不间断作业情况，可快速改变筛架-1°～5°的倾角，确保泥浆能合理、有效的得到处理。
▲筛架支撑减振器采用橡胶复合弹簧，振动效果好，噪音低，使用寿命长。
▲此型振动筛结构紧凑，体积轻便，占地面积小。
▲振动筛进料器（泥浆盒）与井口溢流管线接口可根据用户选择在泥浆盒的两侧面或背面连接管线。
技术性能参数筛网规格波浪形钩边筛网3-1050×700；筛目：80～200目激振电机CDX18-8300(进口马丁短轴电机)：２-1.865KW振动强度7.1～7.2Ｇ振动幅度：≥5.5mm筛箱倾角-１°～+5°防爆等级ExdⅡBT4防护等级IP55外形尺寸（长×宽×高）2950×1594×1561mm重量1735Kg筛网面积（㎡）≥2.3筛分固相颗粒直径（μm）≥75钻井液处理能力（m3/h）＞200型号4：ZS3/Z-04型振动筛ZS3/Z-03结构示意图1．用途及适用范围：ZS3/Z-04钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。
2．结构特点▲ZS3/Z-04为三段式筛、直线型振动轨迹筛。
▲采用2台美国进口MARTIN高G震力短轴激振电机，可在筛网上输出7.3G的震力。
振动筛噪音低于78dBA。
▲筛箱筛网可配置平板或波浪型结构的钩边筛网，采用波浪形筛网，筛网面积增加105%~180%，液体处理能力提升至125%，可适应不同钻井工况下的泥浆处理，。
▲筛网采用单边快速张紧系统，可以快速简便地更换筛网，每块筛网可在1分钟内完成更换。
▲筛架为手动液压油缸推动杆升降结构装置，结构简单可靠，可在不间断作业情况，可快速改变筛架-1°～5°的倾角，确保泥浆能合理、有效的得到处理。
▲筛架支撑减振器采用橡胶复合弹簧，振动效果好，噪音低，使用寿命长。
▲此型振动筛结构紧凑，体积轻便，占地面积小。
▲振动筛进料器（泥浆盒）与井口溢流管线接口可根据用户选择在泥浆盒的两侧面或背面连接管线。
技术性能参数型号5：ZS3/Z1×2-01型振动筛ZS3/Z1×2-01结构示意图1．用途及适用范围：ZS3/Z1×2-01钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。
2．结构特点▲ZS3/Z1×2-01为三段式双层筛网、直线型振动轨迹筛。
▲采用2台美国进口MARTIN高G震力短轴激振电机，可在筛网上输出7.3G的震力。
振动筛噪音低于78dBA。
▲筛网为双池型双层筛网结构，上层为8～20目金属网板网，有效过滤掉大颗粒固相，减轻下层筛池筛网的筛分负荷，提高了下层筛网的筛网有效性，延长了下层筛使用寿命。
筛箱下层筛网可配置平板或波浪型结构的钩边筛网，采用波浪形筛网，筛网面积增加105%~180%，液体处理能力提升至125%，可适应不同钻井工况下的泥浆处理，。
▲下层筛池筛网采用单边快速张紧系统，可以快速简便地更换筛网，上层筛池筛网采用斜楔块式压紧方式，上下层筛池筛网每块筛网可在1分钟内完成更换。
▲筛架为手动液压油缸推动杆升降结构装置，结构简单可靠，可在不间断作业情况，可快速改变筛架-1°～5°的倾角，确保泥浆能合理、有效的得到处理。
▲筛架支撑减振器采用橡胶复合弹簧，振动效果好，噪音低，使用寿命长。
▲此型振动筛结构紧凑，体积轻便，占地面积小。
▲振动筛进料器（泥浆盒）与井口溢流管线接口可根据用户选择在泥浆盒的两侧面或背面连接管线。
技术性能参数筛网规格波浪形钩边筛网3-1050×700; 筛目：80～200目激振电机CDX18-8300(进口马丁电机)：２-1.865KW振动强度7.1～7.2Ｇ振动幅度：≥5.5mm筛箱倾角-１°～+5°防爆等级ExdⅡBT4防护等级IP55外形尺寸（长×宽×高）3010×1594×1660mm重量2033Kg筛网面积（㎡）下层筛池≥2.3；上层筛池≥1.7钻井液处理能力（m3/h）＞240筛分固相颗粒直径（μm）≥75型号6：ZS3/Z2-01（或02）型振动筛ZS3/Z2-01（或02）结构示意图1．用途及适用范围：ZS3/Z2-01（或02）钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式双联直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。
2．结构特点▲ZS3/Z-01（或02）型为三段式、双联型直线型振动轨迹筛。
▲采用4台国产HSVM-32-4S或美国进口MARTIN高G震力长轴激振电机，可在筛网上输出7.3G的震力。
振动筛噪音低于78 dBA。
▲筛箱筛网可配置平板或波浪型结构的钩边筛网，筛网过滤面积大，可适应不同钻井工况下的泥浆处理。
▲筛网采用压块张紧螺栓拉紧机构，可以快速简便地更换筛网。
▲筛架为丝杆结构装置，结构简单可靠，可在不间断作业情况，可快速改变筛架-1°～5°的倾角，确保泥浆能合理、有效的得到处理。
▲筛架支撑减振器采用橡胶复合弹簧，振动效果好，噪音低，使用寿命长。
▲此双联型振动筛由两台单筛箱串联共用一个底座，以及共用一个进料器（泥浆盒），使其结构紧凑合理，体积轻便，占地面积小，▲双联型振动筛进料器（泥浆盒）与井口溢流管线接口从泥浆盒的背侧接口进行连接管线，接线采用法兰盘联接，连接方便。
技术性能参数重量3687Kg筛网面积（㎡）≥4.6钻井液处理能力（m3/h）＞400筛分固相颗粒直径（μm）≥75型号7：ZS4/Z-01型振动筛ZS4/Z-01（结构示意图）1．用途及适用范围：ZS4/Z-01钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为四段式直线振动筛，该筛适合油田5000米以上各类钻机的配套使用。
2．结构特点▲ZS4/Z-01为四段式筛、直线型振动轨迹筛。
▲采用2台美国进口MARTIN高G震力短轴激振电机，可在筛网上输出7.3G的震力。
振动筛噪音低于78dBA。
▲筛箱筛网可配置平板或波浪型结构的钩边筛网，筛网过滤面积大，可适应不同钻井工况下的泥浆处理。
▲筛网采用压块张紧螺栓拉紧机构，可以快速简便地更换筛网。
▲筛架为手动液压油缸推动杆升降结构装置，结构简单可靠，可在不间断作业情况，可快速改变筛架-1°～5°的倾角，确保泥浆能合理、有效的得到处理。
▲筛架支撑减振器采用橡胶复合弹簧，振动效果好，噪音低，使用寿命长。
▲此型振动筛结构紧凑，体积轻便，占地面积小。
▲振动筛进料器（泥浆盒）与井口溢流管线接口由泥浆盒背面用法兰盘进行连接管线，连接简单方便，快速。
技术性能参数筛网规格波浪形钩边筛网3-1050×700激振电机CDX18-10900(进口马丁电机)：２-2.573KW振动强度7.1～7.2Ｇ振动幅度：≥5.5mm筛箱倾角-１°～+5°防爆等级ExdⅡBT4防护等级IP55外形尺寸（长×宽×高）3674×1634×1708mm重量2308Kg筛网面积（㎡）≥3.05钻井液处理能力（m3/h）＞260筛分固相颗粒直径（μm）≥75型号8：ZS3/FP-01型振动筛ZS3/FP-01（结构示意图）1．用途及适用范围：ZS3/FP-01三段式复频轨迹型振动筛，是我公司及行业内较新型的复频轨迹型振动筛，它是由直线型振动轨迹与椭圆振动轨迹复合而成，既可单独作直线型振动，也可单独作复频振动（平动椭圆运动），适用于各种较复杂性的地层钻井液的处理。
