单速三相笼型感应电动机能效分级标准宣贯

格式：ppt
大小：2.59 MB
文档页数：25

下载文档原格式

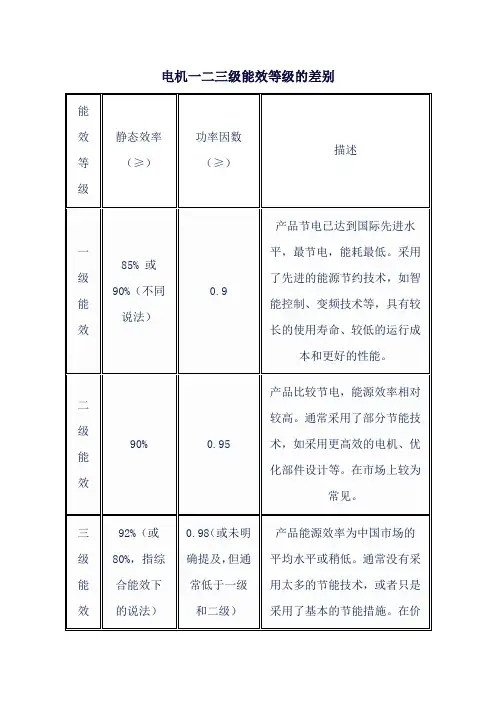

电机一二三级能效等级的差别

电机一二三级能效率因数（≥）
描述
一级能效
85% 或 90%（不同说法）
0.9
产品节电已达到国际先进水平，最节电，能耗最低。采用了先进的能源节约技术，如智能控制、变频技术等，具有较长的使用寿命、较低的运行成本和更好的性能。
二级能效
90%
0.95
产品比较节电，能源效率相对较高。通常采用了部分节能技术，如采用更高效的电机、优化部件设计等。在市场上较为常见。
三级能效
92%（或80%，指综合能效下的说法）
0.98（或未明确提及，但通常低于一级和二级）
产品能源效率为中国市场的平均水平或稍低。通常没有采用太多的节能技术，或者只是采用了基本的节能措施。在价格上通常较为便宜，但在能源效率上相对较低，能源消耗较大。

符合IEC高效(1E2)、超高效(IE3)效率等级的电动机降低损耗措施的研究

符合IEC高效(1E2)、超高效(IE3)效率等级的电动机降低损耗措施的研究上海电器科学研究所(集团)有限公司张风顾德军葛荣长吴艳红摘要：本文介绍了最新发布的IEC60034-30“单速，三相笼型感应电动机的能效分级(IE代码)”中电动机的效率水平和高效、超高效电动机的新的效率测试方法，详细介绍了在新的效率测试方法下电动机降低各类损耗应采取的措施。

关键词：IE2 IE3 高效超高效1、概述国际电工委员会(IEC)最新发布的IEC60034-30“单速-三相笼型感应电动机的能效分级(IE代码)”标准的适用范围为：额定电压1000V及以下，输出功率0．75-一375kW，极数为2、4、6极，S1连续工作制或S3断续工作制(负载持续率为80％及以上)，规定将电动机能效分为IEl、IE2、IE3、IE4四个等级，并分50Hz和60Hz两套体系，分别用于电源频率为50Hz 和60Hz的国家和地区。

其中：IEl为标准效率，IE2为高效率，IE3为超高效率，IE4为超一超高效率。

和标准效率(IEl)电动机相比，IE2平均效率比IEI平均效率87％要提高接近于3％，IE3平均效率比IEl平均效率要提高接近于596，IE4效率等级为超一超高效率，IE4效率指标没有在标准中给出，标准只保留了IE4效率等级和在IE3基础上损耗降低15％这样的问题描述。

IEC60034-30标准规定：效率的测试方法要参照IEC60034-2—1(2007版)，对于IE2及以上等级效率指标的电动机，必须采用低不确定度的测试方法，即美国的IEEEll2B法。

中国现行电动机产品的性能测试方法中其杂散损耗采用0．5％估算或反转法测量，这两种方法现已定为高不确定度的试验方法，不符合IEC规定的高效、超高效电动机的效率测试方法要求。

为促进我国节能工作的开展，和国际能效标准同步，国家科技部2008年下达了科技支撑计划“高效、超高效电动机设计制造技术及测试技术研究”任务，由上海电器科学研究所(集团)有限公司主持并组织行业有关骨干企业联合研制开发符合新的IEC能效标准的高效(IE2)、超高效(IE3)电动机。

电机能效等级一级二级三级标识

电机能效等级一级二级三级标识1.简介电机作为现代工业生产中不可或缺的动力传动设备，其能效等级对于能源利用和环境保护具有重要意义。

能效等级标识是指根据电机的能效水平进行划分并进行标识，以便用户在选购和使用电机时能够清晰地了解其能效水平，从而促进节能减排和提高电机的整体使用效率。

2.能效等级划分标准目前，国际上主要采用IECxxx-30-1能效等级标准来对电机进行划分。

根据这一标准，电机的能效等级主要分为三级，分别是IE1、IE2、IE3，IE4。

其中，IE1为低能效等级，IE4为高能效等级。

通过这一划分，用户可以清晰地了解电机的能效表现，从而做出更科学合理的选购和使用决策。

3.能效等级标识的意义通过电机的能效等级标识，用户可以更加直观地了解电机的能效表现，从而有效地降低能源消耗、提高生产效率。

这也能够促进电机制造商加大技术研发投入，推动电机制造业的升级和转型。

另外，能效等级标识也有助于建立和完善相关政策法规，进一步推动我国节能减排工作的深入开展。

4.能效等级标识的实施为了有效推动电机能效等级标识工作的实施，相关部门应当加强对电机生产和销售企业的监管，确保其按照国家相关标准生产和销售符合要求的高效电机。

还需加大对用户的宣传力度，提高用户对能效等级标识的认知度，引导其在选购和使用电机时更加注重能效等级标识的内容。

5.总结电机能效等级一级二级三级标识对于推动我国节能减排工作和促进电机制造业的转型升级具有重要意义。

只有通过全社会的共同努力，才能够更好地推动这一工作的实施，并为推动我国经济可持续发展做出更大的贡献。

6. 电机能效等级标识对于节能减排的作用随着社会的发展和环境问题的日益凸显，节能减排问题成为了全球共同关注的焦点。

而电机作为工业生产中的主要能耗设备，其能效等级标识对于节能减排具有极其重要的作用。

电机能效等级标识可以帮助用户清晰地了解各种类型电机的能效表现，指导他们在选购电机时更加注重能源利用效率，从而减少能源消耗和减少碳排放。

gb18613中小型三相异步电动机能效限定值及能效等级教学提纲

。
电机终生的成本
采购价格占电机总成本的 2% 重绕线一次占总成本的 0.7% 电机耗电占总成本的97.3%
一台 0.75 kW IE1电机到IE2高效电机，相当于每年减少：
• 1 桶原油的燃烧
240 Kg 煤的燃烧
约400 Kg 碳排放至大气
高效率电动机的选用
高效率电机最适配套使用于耗能量大，负载长期连续运行的设备上，运行时间越长，节能效果越显著。特别适合以下几种情况：
电动机； • —处于安全需要和特定设计限制（如加大气隙、减少启动电流、增强密封）而制造的
防爆电动机； • —为变工况专门设计的电动机； • —为起重电动葫芦和建设机械配套的锥形转子电动机； • —内有电磁制动的电动机； • —S1和操作时间达到80%或以上的S3工作制之外的电动机； • —绕线转子感应电动机； • —双绕组和多绕组电动机
GB186132012中小型三相异步电动机能效限定值及能效等级
中小型三相异步电动机能效标准
•
2012年5月11日国家颁布的GB 18613-2012《中小
型三相异步电动机能效限定值及能效等级》（代替
GB18613-2006）将于2012年9月1日正式实施。
• GB18613-2012与GB18613-2006相比，提供了各级电动机的能效指标，新标准能效3级效率与IEC60034-30的IE2（高效电机）一致。标准的第4.3条（电机能效限定值在额定输出功率的效率值不低于3级的规定）为强制性条款。
IE2高效率三相异步电动机
能效输入与输出
实现高效率输出的措施
• 获得电动机高效率运行的技术关键是最大限度地降低电动机自身的铁耗、铜耗、机械耗、杂散损耗等损耗，从而获得最大的机械能输出。为解决这一关键技术，IE2系列电动采取了新理论、新结构、新材料、新工艺等一系列先进措施：

电动机能效分级(ppt)

多电压/频率组合时
电动机的定额对应一个较宽的电压范围（如400V±10％）时应指定一个额定效率和额定效率等级（IE代码），电压波动对效率带来的影响将不考虑。
对具有一种以上额定电压/频率/输出功率组合的电动机，应对每一种额定电压/频率/输出功率组合规定额定效率和额定效率等级(IE代码)。然而，作为最低效率的最小值及其相应的IE代码（所有电压/频率/输出功率的组合）应该标注在铭牌上。所有效率值和相应的IE代码应在产品的文件中提供（目录或使用说明书）。
●本标准涵盖的电动机也可以应用于变速驱动的场合（见 IEC60034-17/GB/T 20161-2008）。在这种应用场合下，由于供电电源的电压谐波分量造成损耗增加，不能假定电动机的额定效率还能适用。 ● 电动机的冷却方式不是 IC0Ax，IC1Ax，IC2Ax，IC3Ax 或 IC4Ax（见IEC60034-6）时也可能达不到所要求的高效率值。 ●在某些国家，电机结构受空间约束（高输出设计，如比通常国家标准更小的机座尺寸）。这类电机也涵盖在本标准中，但是，由于机座尺寸更小，它们可能达不到所要求的更高效率等级。 ●根据IEC 60079-0设计的运行在爆炸性环境下的电机也涵盖在本标准中，但是，由于考虑到安全的要求，电机结构设计上采取了防爆的措施（如增加气隙，减小起动电流，增加密封等），它们也可能达不到高效率等级。
根据电动机的使用和装机情况，确定为一般用途电机，并确定其功率范围，极数范围等
考虑国际市场上已有的电动机能效标准标准包含50Hz，60Hz 使用统一的效率测试方法
标准内容
●前言 ●第1章：范围 ●第2章：引用标准 ●第3章：术语和定义 ●第4章：应用领域 ●第5章：效率

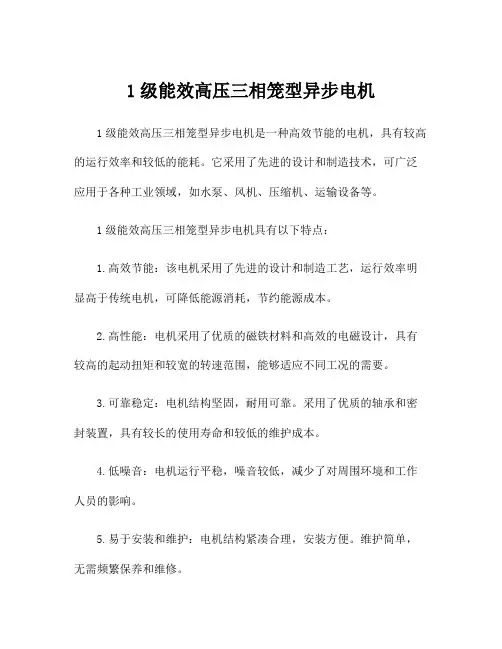

1级能效高压三相笼型异步电机

1级能效高压三相笼型异步电机1级能效高压三相笼型异步电机是一种高效节能的电机，具有较高的运行效率和较低的能耗。

它采用了先进的设计和制造技术，可广泛应用于各种工业领域，如水泵、风机、压缩机、运输设备等。

1级能效高压三相笼型异步电机具有以下特点：1.高效节能：该电机采用了先进的设计和制造工艺，运行效率明显高于传统电机，可降低能源消耗，节约能源成本。

2.高性能：电机采用了优质的磁铁材料和高效的电磁设计，具有较高的起动扭矩和较宽的转速范围，能够适应不同工况的需要。

3.可靠稳定：电机结构坚固，耐用可靠。

采用了优质的轴承和密封装置，具有较长的使用寿命和较低的维护成本。

4.低噪音：电机运行平稳，噪音较低，减少了对周围环境和工作人员的影响。

5.易于安装和维护：电机结构紧凑合理，安装方便。

维护简单，无需频繁保养和维修。

6.环保节能：电机采用了无环保污染的材料和工艺，符合环保要求。

能源消耗低，减少了对环境的负荷。

7.可定制化：电机尺寸和功率可根据客户需求定制，满足不同工程项目的要求。

1级能效高压三相笼型异步电机的应用范围广泛，适用于各种工业领域和用途，如：1.水泵：用于给水系统、工业循环水系统、灌溉系统等。

2.风机：用于通风、空调、换热等系统。

3.压缩机：用于工业生产中的压缩空气、气体输送等。

4.运输设备：用于电动汽车、电动铁路车辆、电动船舶等。

5.其他工业设备：用于各种工业生产设备、机械设备等。

1级能效高压三相笼型异步电机的升级换代是我国电动机行业绿色发展的重要举措之一。

它通过提高电机的运行效率和降低能源消耗，有助于减少对环境的影响，提高工业生产的可持续性。

同时，该电机还具有经济性和可靠性，能够为用户带来较大的经济效益和使用价值。

总之，1级能效高压三相笼型异步电机是一种高效节能、可靠稳定、低噪音的电机，适用于各种工业领域和用途。

它的应用有助于提高工业生产的可持续性，减少能源消耗，降低对环境的负荷，具有重要的推广价值和社会意义。

Y3_YX3_YE3_YVF3等新系列电机介绍

目录1. Y系列（IP44）三相异步电动机（机座号80～355） (2)2. Y2系列（IP54）三相异步电动机(机座号63～355) (4)3. Y3系列(IP55)三相异步电动机(机座号63～355) (6)4. YX3系列（IP55）高效率三相异步电动机(机座号80～355) (8)5. YE2系列（IP55）高效率三相异步电动机(机座号80～355) (10)6. YE3系列（IP55）超高效率三相异步电动机(机座号80～355) (12)7. YVF2系列（IP54）变频调速专用三相异步电动机 (14)8. YVF3系列（IP55）低压大功率变频调速三相异步电动机 (16)9. YZTE3系列（IP55）铸铜转子超高效率三相异步电动机 (18)10. Y2系列紧凑型中型高压异步电动机（机座号355～560） (20)11. Y系列6KV、10KV高压三相异步电动机 (21)12. YKS系列高压三相异步电动机 (22)13. YKK系列高压三相异步电动机 (24)14. YR系列高压三相异步电动机 (26)15. YRKS系列高压三相异步电动机 (28)16. YRKK系列高压三相异步电动机 (29)17. 纺织专用超高效永磁三相同步电动机（机座号90～225） (30)18. 超高效率高启动转矩永磁三相同步电动机（机座号132～280） (31)注：带有黄色背景的字符为我加的，原文或有遗漏，或有错误。

Y系列（IP44）三相异步电动机（机座号80～355）产品主要特点：Y系列（IP44）三相异步电动机（机座号80～355）系列标准化、系列化和通用化程度高，互换性好，体积小、重量轻，外形美观，效率、堵转转距、最大转距等性能指标均比JO2系列大大提高，其技术条件统一，易损件统一，外观基本统一，Y系列的安装尺寸及功率等级完全符合国际电工委员会(IEC)标准，并与德国 DIN42673标准相同，有利于配套和定购，也有利于在基本系列的基础上派生其他各种系列电机。

GB中小型三相异步电动机能效限定值及能效等级

• 新修订的GB18613-2012选用于1000V以下的电压，50HZ三相交流电源供电，额定功率在0.75-375范围内，极数为2 极、4极、6级，单速封闭自扇冷式、N设计、连续工作制的一般用途电动机或一般用途防爆电动机。
不适用于GB18613-2012的电机
• 根据能效标识管理中心“关于中小型三相异步电机能效标准修订和能效标识实施有关问题的说明”对于以下范围的电机，不适用于GB18613-2012及CEL-007《中小型三相异步电动机能效标识实施规则》，具体如下：
关于IEC60034-30的效率标准
• 2008年10月IEC发布了IEC60034-30《单速﹑三相笼型感应电动机的能效分级IE代码》。该标准将电动机的能效分为IE1，IE2，IE3共三个等级。其中IE2为高效率，IE3为超高效率。同时，该标准规定对IE2以上高效电机的效率测试方法按IEC60034-2-1规定的低不确定度的方法，即112B法，杂散损耗实测。
GB18613-2012与GB8613-2006不同
IE2系列高效率三相异步电动机是我公司借鉴出口欧盟标准的高效率电动机的成功经验，根据IEC标准的基本情况进行开发的高效率、低振动、低噪声，适用于水泵，风机，空压机，可与多种通用机械设备配套。该系列电动机的功率等级、极数及安装尺寸对应关系，与IEC标准完全相同，其效率符合IEC60034-30 《单速三相异步电动机能效限定值及能效等级》中的IE2效率标准值的规定。
新设计、新开工项目的选用 ● 旧电机损坏需要大修或更新时选用 ● 淘汰老产品实施以高效电机的替换时选用 ● 节能、减排、降耗技术改造时选用
中小型三相异步电动机能效标准
•
2012年5月11日国家颁布的GB 18613-2012《中小

IEC6003430单速三相笼型感应电动机能效分级(IE代

参加IEC60034-30标准制定工作组
在IEC 60034-30标准制定工作组成立之际，全国旋转电机标准化技术委员会秘书处派出上海电器科学研究所（集团）有限公司2名专家参加该国际标准制定工作组，以协调和反映我国电机行业的实际情况，在国际标准的制订过程中掌握了话语权。同时也了解了许多国外先进公司的相关信息，加强和建立了合作和沟通的渠道。

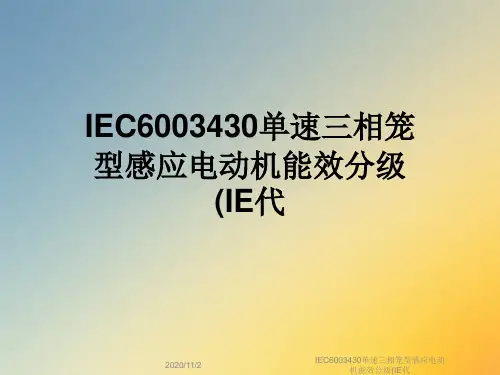

IEC6003430单速三相笼型感应电动机能效分级
(IE代
2020/11/2
IEC6003430单速三相笼型感应电动机能效分级(IE代
一、制订IEC60034-30的背景
●世界各国的工业电动机消耗了其发电量的30％～40％的电能。因此提高整个驱动系统的效率（如电动机和调速驱动）包括应用（或过程）是节能领域主要关心的问题。通过系统优化其节能潜力约在30％～60％的范围内。 ●根据国际能源署电动机工作组2006年7月的报告，电动机通过改善效率结合变频调速可以节约世界范围内的总7％的电能。粗略统计其中1/4～ 1/3的节约来自于改善电动机的效率。剩余的部分来自新系统的改善。 ● 目前有许多不同的笼型感应电动机的能效标准在使用（NEMA，EPACT， CSA，CEMEP，COPANT，AS/NZS，JIS，GB等等），新的标准也还在制定。这对于一个全球化的市场来说，不同的国家不同的标准势必增加了制造商的设计和制造难度。 ●在此背景下，国际电工技术委员会提出制订一个电动机能效标准，以协调全球电动机的能效分级标准。
四、应用领域
某些专门设计的电动机也可能达不到较高的效率等级，这类电机是： ¨ 被驱动机械有特殊要求（例如重载起动、特殊的转矩强度/或最大转矩特性、起动/停机次数多、转子惯量小） ¨ 特殊的供电电源特性（例如限制起动电流，电压和/或频率容差大）； ¨ 特殊的环境条件（例如很高或很低的环境温度、排烟电动机、安装在高海拔地区）

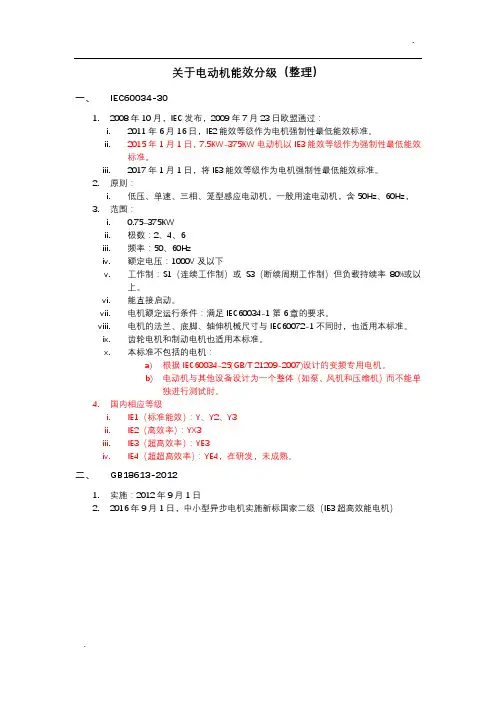

关于电动机能效分级(整理)

关于电动机能效分级（整理）一、IEC60034-301.2008年10月，IEC发布，2009年7月23日欧盟通过：i.2011年6月16日，IE2能效等级作为电机强制性最低能效标准。

ii.2015年1月1日，7.5KW-375KW电动机以IE3能效等级作为强制性最低能效标准。

iii.2017年1月1日，将IE3能效等级作为电机强制性最低能效标准。

2.原则：i.低压、单速、三相、笼型感应电动机，一般用途电动机，含50Hz、60Hz，3.范围：i.0.75-375KWii.极数：2、4、6iii.频率：50、60Hziv.额定电压：1000V及以下v.工作制：S1（连续工作制）或S3（断续周期工作制）但负载持续率80%或以上。

vi.能直接启动。

vii.电机额定运行条件：满足IEC60034-1第6章的要求。

viii.电机的法兰、底脚、轴伸机械尺寸与IEC60072-1不同时，也适用本标准。

ix.齿轮电机和制动电机也适用本标准。

x.本标准不包括的电机：a)根据IEC60034-25(GB/T 21209-2007)设计的变频专用电机。

b)电动机与其他设备设计为一个整体（如泵、风机和压缩机）而不能单独进行测试时。

4.国内相应等级i.IE1（标准能效）：Y、Y2、Y3ii.IE2（高效率）：YX3iii.IE3（超高效率）：YE3iv.IE4（超超高效率）：YE4，在研发，未成熟。

二、GB18613-20121.实施：2012年9月1日2.2016年9月1日，中小型异步电机实施新标国家二级（IE3超高效能电机）3.适用范围：本标准适用于1000V及以下的电压，50Hz三相交流电源供电，额定功率在0.75-375KW范围内，极数为2级、4级和6级，单速封闭自扇冷式、N设计、连续工作制的一般用途电动机或一般用途防爆电动机。

4.政策与法规：●国务院[2005]40号《产业结构调整指导目录(2005年本)》JO2、JO3系列，JDO2、JDO3系列，YB隔爆型（淘汰类）●国家发改委第9号《产业结构调整指导目录（2011年本）》1)YB、YBF、YBK系列隔爆型三相异步电动机（淘汰类）2)Y、Y2系列电机（限制类）电动机目标能效限定值在额定输出功率的效率应不低于表1中2级的规定。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• 制造商标注在铭牌上的效率值（额定效率）应该大于或等于本标准定义的名义效率（根据铭牌上的能效分级（IE代码））。
• 任何单一电动机的满载效率，当在额定电压和额定频率下进行试验时，应该不低于额定效率减效率的容差，根据IEC60034-1计及容差。
注：推荐在产品说明书中表明50％，75％和额定负载时的效率。本标准的效率只适用于额定输出功率。
●效率值应圆整保留小数一位，如：XX.X％。
效率限值
● 50Hz时标准效率名义限值（IE1）和高效率名义限值(IE2) 是基于CEMEP-EU的EFF2和EFF1。然而由于试验方法不同，效率值略有调整。（CEPEP：附加损耗是按输入功率的0.5％，本标准附加损耗按实测值）。
●50Hz时超高效率名义限值（IE3）的设定是基于其损耗比高效率名义限值（IE2）减少15％～20％。
● 对应IE2等级的电机
目前我国的YX3系列电机的效率水平相当于该等级，由于杂散损耗试验方法不同，效率数值上略有不同，略作调整可以达到。
● 对应IE3等级的电机目前行业正在组织力量进行开发中，并且将是
完全采用新的试验方法，指标也完全符合IE3等级。
因此，在制订国内的强制性最低能效标准时，应考虑上述情况。
第5章：效率
• 5.1 测定 • 5.2 定额 • 5.3 分级和标注 • 5.4 名义效率限值
效率的测试
• 效率应该在额定输出功率、额定电压和额定频率时测定
• 效率和损耗的测试应该根据IEC60034-2-1标准 • 对IE1（标准效率）及以下效率等级，测试方法可
• 在相同磁通和输出功率下的额定电压/频率组合，如 230V/400V(△/Y接法)或230V/460V（2Y/Y接法），只有一个额定效率和效率分级（IE代码）。
定额
• 相同设计的电机由于材料，加工工艺的变化，测试的电动机效率会有不同。对同一设计的一批电动机其满载效率不是唯一值而是在一定范围内。因此，本标准给出额定输出效率限值是名义值。
●在中小型感应电动机中，绕组损耗I2R是主要损耗。当转矩保持不变时，从50Hz到60Hz他们基本上保持不变。虽然风摩耗，铁耗会随着频率的增加而增加，但他们在这类电动机中只占有很小的部分。因此， 60Hz时损耗增加小于20%而输出功率增加了20%，因此，相比50Hz时，效率得到改善。
●实际上，无论50Hz还是60Hz电机输出功率的设计是按照标准的功率等级进行的，如IEC60072-1和地方标准例如EN50374。因此，电动机额定功率的增加并不总是满足20%的原则。因此，如果电动机在各自的频率下都是优化设计的，那么60Hz时的优势还是适用的。
●50Hz和60Hz之间的效率差随着极数和电机尺寸而变化。一般来说，三相笼型感应电动机功率从0.75kW到370kW，60Hz时的效率比50Hz 时的效率高2.5％～0.5％。仅仅大功率2P电机，由于铁耗和风摩耗比例较高在60Hz时效率有所减少。
4P电机的曲线
Nom inal efficiency (%)
四、应用领域
某些专门设计的电动机也可能达不到较高的效率等级，这类电机是： • 被驱动机械有特殊要求（例如重载起动、特殊的转矩强度/或最大转矩特性、起动/停机次数多、转子惯量小） • 特殊的供电电源特性（例如限制起动电流，电压和/或频率容差大）； • 特殊的环境条件（例如很高或很低的环境温度、排烟电动机、安装在高海拔地区）
到2019年6月16日将IE2能效等级作为电机强制性最低能效标准到2019年1月1日7.5kW～375kW电机将以IE3能效等级作为强制性最低能效标准到2019年1月1日将IE3能效等级作为电机强制性最低能效标准
IEC60034-30标准制定基本原则
• 该标准限定为低压、单速、三相、笼型感应电动机
参加IEC60034-30标准制定工作组
• 第一次工作组会议：2019年10月在德国法兰克福
• 第二次工作组会议：2019年5月在美国华盛顿 • 第三次工作组会议：2019年3月在南非 • 第四次工作组会议：2009年2月在中国上虞 • 2019年10月，IEC批准发布了该标准 • 2009年7月23日欧盟已通过决议：
选择中和低不确定度的方法。所选择的试验方法应在电动机所附文件中说明 • 对其他高效率等级，只能选择低不确定度的试验方法
辅助设备
本标准涵盖的电动机可能会有些辅助设备如轴封，外风扇，机械制动器，倒转停机装置，速度传感器，转速器发生器等各种组合。 • 测试这种情况电动机的效率应该是没有辅助设备时的。 • 齿轮电机和水泵电机常常有轴封以阻止齿轮油或水进入电机。测试效率时应该不考虑这些轴封。
●60Hz时标准效率名义限值（IE1）采用巴西标准。高效率名义限值(IE2)和超高效率名义限值（IE3）是采用美国的 EPAct标准。
●新的超超高效率等级（IE4）由本标准的将来的版本考虑。
注：IE4效率等级将在本标准的下一版中合并到标准文本中。其目标是在 IE3的基础上将损耗减少15％得到。期望技术的进步或其他的电动机能达到IE4的水平。本标准的范围也将根据这进行修改。
• 根据电动机的使用和装机情况，确定为一般用途电机，并确定其功率范围，极数范围等
• 考虑国际市场上已有的电动机能效标准 • 标准包含50Hz，60Hz • 使用统一的效率测试方法
பைடு நூலகம்
2020/6/8
2020/6/8
2020/6/8
2020/6/8
第4章：应用场合（信息性）
●本标准涵盖的电动机也可以应用于变速驱动的场合（见 IEC60034-17/GB/T 20191-2019）。在这种应用场合下，由于供电电源的电压谐波分量造成损耗增加，不能假定电动机的额定效率还能适用。 ● 电动机的冷却方式不是 IC0Ax，IC1Ax，IC2Ax，IC3Ax 或 IC4Ax（见IEC60034-6）时也可能达不到所要求的高效率值。 ●在某些国家，电机结构受空间约束（高输出设计，如比通常国家标准更小的机座尺寸）。这类电机也涵盖在本标准中，但是，由于机座尺寸更小，它们可能达不到所要求的更高效率等级。 ●根据IEC 60079-0设计的运行在爆炸性环境下的电机也涵盖在本标准中，但是，由于考虑到安全的要求，电机结构设计上采取了防爆的措施（如增加气隙，减小起动电流，增加密封等），它们也可能达不到高效率等级。
分级
能效分级由字母“IE”组成（“国际能效分级”的缩写），根据下表1用数字表示分级。
IE1－－－标准效率 IE2－－－高效率 IE3－－－超高效率 IE4－－－超超高效率有些电动机额定效率低于IE1的限值。这类电动机将不标注IE代码。
标注
●额定效率和IE代码都要标注在铭牌上，如：“IE2-84.0%”
100 95 90 85 80 75 70 0,1
Electric motors 4-pole 50 Hz
0.75 kW to 375 kW
2%
10%
1
IE3 IE2 IE1
IEC 60034-30 (Ed. 1.0) 2019
10
100
Motor output (kW )
1000
非额定功率时效率的插值
多电压/频率组合时
• 电动机的定额对应一个较宽的电压范围（如400V±10％）时应指定一个额定效率和额定效率等级（IE代码），电压波动对效率带来的影响将不考虑。
• 对具有一种以上额定电压/频率/输出功率组合的电动机，应对每一种额定电压/频率/输出功率组合规定额定效率和额定效率等级(IE代码)。然而，作为最低效率的最小值及其相应的IE代码（所有电压/频率/输出功率的组合）应该标注在铭牌上。所有效率值和相应的IE代码应在产品的文件中提供（目录或使用说明书）。
注：如在日本可能用于这样的组合 “ 2 2 0 V/50Hz－200V/60Hz－ 220V/60Hz”，在欧洲可能有这样的组合 “ 3 8 0 V/50Hz－400V/50Hz460V/60Hz”。对这些例子，可能会有3或4个效率额定值有几个不同的IE分级。
IEC60034-30单速三相笼型感应电动机能效分级（IE代码）标准宣贯
李秀英
上海电器科学研究所(集团)有限公司 2009年9月24日
2020/6/8
参加IEC60034-30标准制定工作组
在IEC 60034-30标准制定工作组成立之际，全国旋转电机标准化技术委员会秘书处派出上海电器科学研究所（集团）有限公司2名专家参加该国际标准制定工作组，以协调和反映我国电机行业的实际情况，在国际标准的制订过程中掌握了话语权。同时也了解了许多国外先进公司的相关信息，加强和建立了合作和沟通的渠道。
●50Hz时用计算公式处理 ●60Hz时则按如下原则处理： ●输出功率在两个连续的额定功率中间
或以上时效率取功率大的一点为额定值。
●输出功率在低于两个连续的额定功率中间值时效率取功率小的一点为额定值。
我国目前现状
● 对应IE1等级的电机
目前我国的Y、Y2、Y3系列电机的效率水平相当于该等级，由于杂散损耗试验方法不同，效率数值上略有不同，略作调整可以达到。
效率限值表
●50Hz时IE1效率名义限值－－表3 ●60Hz时IE1效率名义限值－－表4 ●50Hz时IE2效率名义限值－－表5 ●60Hz时IE2效率名义限值－－表6 ●50Hz时IE3效率名义限值－－表7 ●60Hz时IE3效率名义限值－－表8
50Hz效率与60Hz效率
●对于给定的机座号和输出功率，一般来说电动机设计成60Hz时比设计成50Hz更容易达到高效率。因为电动机的尺寸和转矩的关系不像理论上输出与速度的关系的线性增加，如从50Hz到60Hz增加了20%.
