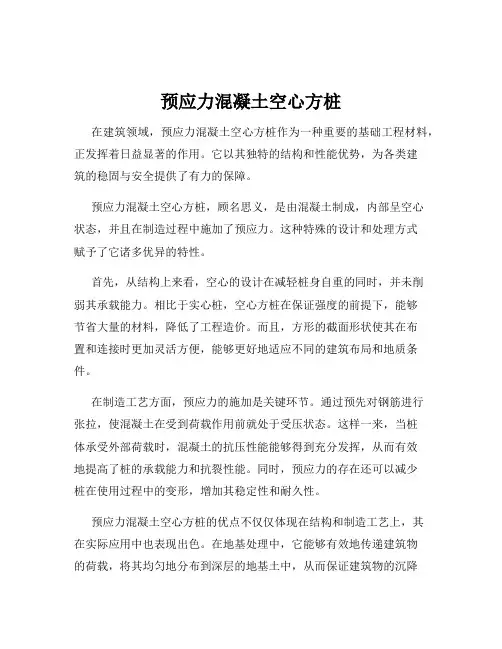

预应力混凝土空心方桩在建筑领域,预应力混凝土空心方桩作为一种重要的基础工程材料,正发挥着日益显著的作用。
它以其独特的结构和性能优势,为各类建筑的稳固与安全提供了有力的保障。
预应力混凝土空心方桩,顾名思义,是由混凝土制成,内部呈空心状态,并且在制造过程中施加了预应力。
这种特殊的设计和处理方式赋予了它诸多优异的特性。
首先,从结构上来看,空心的设计在减轻桩身自重的同时,并未削弱其承载能力。
相比于实心桩,空心方桩在保证强度的前提下,能够节省大量的材料,降低了工程造价。
而且,方形的截面形状使其在布置和连接时更加灵活方便,能够更好地适应不同的建筑布局和地质条件。
在制造工艺方面,预应力的施加是关键环节。
通过预先对钢筋进行张拉,使混凝土在受到荷载作用前就处于受压状态。
这样一来,当桩体承受外部荷载时,混凝土的抗压性能能够得到充分发挥,从而有效地提高了桩的承载能力和抗裂性能。
同时,预应力的存在还可以减少桩在使用过程中的变形,增加其稳定性和耐久性。
预应力混凝土空心方桩的优点不仅仅体现在结构和制造工艺上,其在实际应用中也表现出色。
在地基处理中,它能够有效地传递建筑物的荷载,将其均匀地分布到深层的地基土中,从而保证建筑物的沉降均匀,减少不均匀沉降带来的危害。
无论是高层建筑、桥梁还是大型工业厂房,预应力混凝土空心方桩都能为其提供可靠的基础支持。
在性能方面,这种桩具有良好的抗震性能。
由于其自身的强度和韧性,在地震等自然灾害发生时,能够更好地抵抗水平荷载和变形,保障建筑物的结构安全。
此外,空心方桩的耐腐蚀性也相对较好,能够在恶劣的环境条件下长期稳定地工作。
然而,预应力混凝土空心方桩的应用也并非毫无挑战。
在施工过程中,需要严格控制施工质量,确保桩的制作精度和安装位置准确无误。
例如,在桩的吊运和沉桩过程中,如果操作不当,可能会导致桩身受损,影响其性能和使用寿命。
而且,对于不同的地质条件,需要合理选择桩型和施工方法,以充分发挥空心方桩的优势。
预应力混凝土空心方桩3 分类与标记3.1 分类和代号空心方桩按混凝土强度等级分为预应力高强混凝土空心方桩C80(代号PHS)和预应力混凝土空心方桩C60(代号PS)。
3.2 规格3.2.1 空心方桩示意图见图1。
说明:B——边长;D——空心直径;L——长度;t——最小壁厚。
图1 空心方桩示意图3.2.2 空心方桩常用规格见表1。
表1 空心方桩常用规格3.2.3 空心方桩按有效预压应力分为A型、AB型和B型,其有效预压应力值分别是:A型3.8MPa~4.2MPa,AB型5.7 MPa~6.3MPa,B型7.6MPa~8.4MPa。
空心方桩有效预应力计算方法见附录A。
3.2.4 空心方桩的长度包括桩身和端板。
3.3 标记空心方桩的标记如下。
3.4 标记示例边长500mm、空心直径310mm、最小壁厚95mm、长度12m、A型的预应力混凝土空心方桩的标记为:PS-500-310-95-12-A JG/T 197-20184 材料4.1 水泥宜采用强度等级不低于42.5的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥,并应符合GB 175的规定。
4.2 骨料4.2.1 细骨料宜采用天然中粗砂或人工砂,细度模数为2.5~3.2,采用人工砂时,细度模数应为2.5~3.5,并应符合GB/T 14684的规定,砂的含泥量应不大于1%,氯离子含量应不大于0.01%,硫化物及硫酸盐含量应不大于0.5%。
4.2.2 粗骨料宜采用碎石或破碎的卵石,其最大粒径宜不大于25mm,不应超过钢筋净距的3/4,并应符合GB/T 14685的规定,且含泥量应不大于0.5%,硫化物及硫酸盐含量应不大于0.5%。
4.2.3 对于有抗冻、抗渗或其他特殊要求的空心方桩,其所使用的骨料应符合现行相关标准的有关规定。
4.3 钢材4.3.1 预应力钢筋宜采用预应力混凝土用钢棒,并应符合GB/T 5223.3-2017表6中低松弛螺旋槽钢棒的规定,且抗拉强度应不小于1420MPa、规定非比例延伸强度应不小于1280MPa,断后伸长率应大于GB/T 5223.3-2017表7中延性35级的规定要求。
