探析焦度计的计量检定技术与故障诊断摘要：随着技术的不断进步，我国对焦度计的研制已经取得了长足的进步，使用方法也有了更多的改进，但是，人们对于焦度计的使用仍然缺乏熟悉，而且在维护方面也存在着不少的欠缺。
因此，本文将重点介绍两种焦度计的计量检定技术，并对常见的故障诊断进行了深入的探讨，同时也提出了几点日常维护的建议，以期为相关部门提供参考。
关键词：焦度计；计量检定技术；故障诊断引言焦度计的用途，它的主要作用是对眼镜片的顶焦度、柱镜度以及棱镜度的测量，并且还能够测量柱镜轴位方向，另外，还可以检查该镜片是否正确地安装在镜架上。
目前来看，焦度计大体上来说有数字显示式和连续显示式的两种，还可以说有目视式焦度计和投影式焦度计两种。
并且，如果按照操作程度上来看，又可以分为自动焦度计和调焦焦度计两种。
自动焦度计在操作上是最简单的，操作就是放好镜片就可以，正因为如此，大多数的操作人员都会选择使用自动焦度计，减少自身负担。
1焦度计计量检定操作规范为了确保焦度计的正确使用，操作人员必须熟悉其操作流程，以确保操作的规范性。
在测试前，应该先进行预热，然后开始检查眼镜片。
检查者需要将眼镜片放置在焦度计支架上，保持视线与支架的水平，完成眼镜片的固定，然后轻轻地转动支架的手柄，让检查者的视线与支架的距离逐渐变近，以便做好计量前的准备工作。
接下来，我们需要进行顶角度值操作。
首先，用右手操纵镜片支架，让它沿着垂直方向移动。
然后，用左手控制支架，让它沿着水平方向移动，直到眼镜片的中心与分划板的中心重合。
最后，记录下所有的数据，并将其称为镜片的顶角度值。
通过精确的数值校准，我们能够确保镜片的准确性和有效性。
在使用焦度计时，应该特别注意光学重心的垂直度互差，这种现象表现为各个镜子片的光理重心高度不一样，因此，为了准确测量光理重心的垂直度偏差，应该确保前后两块镜片的光理重心保证平行，以确保测量的准确性。
确定镜片的光理重心是必不可少的，可以使用打点器来测量，并将其标注在镜片的光理重心垂线上。
瞳距仪操作指南一、操作方法1.单侧瞳距的测定：测量中线是指与两眼水平线垂直的鼻梁中线，亦即通过鼻子中点的直立线。
测单侧瞳距时乃将尺的一端对准一眼的瞳孔中心测至中线，然后两单测瞳距相加即求出总瞳距值。
2．瞳距仪测定瞳距（1）工具：瞳距仪（2）操作步骤（以角膜反射光合致式瞳距仪为例，如下图3-3-4所示）1）首先依测量远用瞳距或近用瞳距的要求，将注视距离键（9）调整到注视距离数值∞或30cm标记▲位置上。
2）打开电源开关（5）。
3）将瞳距仪的额头部（1）和鼻梁部（2）轻轻放置在患者的前额和鼻梁处。
4）嘱患者注视里面绿色光亮视标。
5）验光员通过观察窗（3），可观察到患眼瞳孔上的反射亮点，然后分别移动RIGH（右眼）PD可调键和LEFT（左眼）PD可调键，使PD指针（10）与反射亮点对齐。
6）读取瞳距仪上面液晶体所表示的数值。
即R数值表示从鼻梁中心至右眼瞳孔中心之间的距离，代表右眼瞳距。
L数值表示从鼻梁中心至左眼瞳孔中心之间的距离，代表左眼瞳距。
中间部所表示的数值代表两眼瞳孔之间的距离，即两眼瞳距。
单位mm。
7）如需测量单眼瞳距时，如斜视眼等可调节仪器下部的遮盖板键（14），将一眼遮盖后可测得单眼瞳距。
8）利用本一起的视度切换键（4），，可戴用多焦点眼镜进行操作，即用远用部观察瞳孔，用近用部读取PD数值。
9）利用本仪器，切换PD/VD键，可测得角膜间的距离。
（3）注意事项1）观察窗口或测量窗口处，勿用手指触摸或堆积污垢。
清洁时需用镜头纸及少许酒精液轻轻擦干净。
2）数值显示部采用液晶体显示，避免受外力压迫，以免损坏。
二、注意事项1.检者与被检者间相互位置应保持平视。
2.直尺必须放在眼镜的平面位置上。
3.两瞳孔大小相等，位置对称，瞳距测量可以从右瞳内缘至左瞳外缘；或右瞳外缘至左瞳内缘；也可以从右瞳孔中心至左瞳孔中心。
4.两瞳孔大小不等，可分别测量从右瞳内缘（外缘）至左瞳的外缘（内缘）距离，然后取两次读数的平均值。

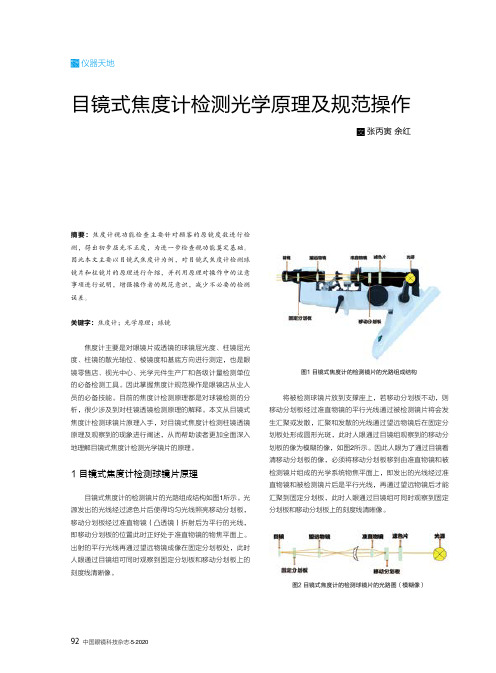

摘要：焦度计视功能检查主要针对顾客的原镜度数进行检测，得出初步屈光不正度，为进一步检查视功能奠定基础。
因此本文主要以目镜式焦度计为例，对目镜式焦度计检测球镜片和柱镜片的原理进行介绍，并利用原理对操作中的注意事项进行说明，增强操作者的规范意识，减少不必要的检测误差。
关键字：焦度计；光学原理；球镜焦度计主要是对眼镜片或透镜的球镜屈光度、柱镜屈光度、柱镜的散光轴位、棱镜度和基底方向进行测定，也是眼镜零售店、视光中心、光学元件生产厂和各级计量检测单位的必备检测工具。
因此掌握焦度计规范操作是眼镜店从业人员的必备技能。
目前的焦度计检测原理都是对球镜检测的分析，很少涉及到对柱镜透镜检测原理的解释。
本文从目镜式焦度计检测球镜片原理入手，对目镜式焦度计检测柱镜透镜原理及观察到的现象进行阐述，从而帮助读者更加全面深入地理解目镜式焦度计检测光学镜片的原理。
1 目镜式焦度计检测球镜片原理目镜式焦度计的检测镜片的光路组成结构如图1所示。
光源发出的光线经过滤色片后使得均匀光线照亮移动分划板，移动分划板经过准直物镜（凸透镜）折射后为平行的光线，即移动分划板的位置此时正好处于准直物镜的物焦平面上。
出射的平行光线再通过望远物镜成像在固定分划板处，此时人眼通过目镜组可同时观察到固定分划板和移动分划板上的刻度线清晰像。
图1 目镜式焦度计的检测镜片的光路组成结构将被检测球镜片放到支撑座上，若移动分划板不动，则移动分划板经过准直物镜的平行光线通过被检测镜片将会发生汇聚或发散，汇聚和发散的光线通过望远物镜后在固定分划板处形成圆形光斑，此时人眼通过目镜组观察到的移动分划板的像为模糊的像，如图2所示。
因此人眼为了通过目镜看清移动分划板的像，必须将移动分划板移到由准直物镜和被检测镜片组成的光学系统物焦平面上，即发出的光线经过准直物镜和被检测镜片后是平行光线，再通过望远物镜后才能汇聚到固定分划板，此时人眼通过目镜组可同时观察到固定分划板和移动分划板上的刻度线清晰像。
顶焦度计操作指南1、准备工作（1）接通电源，开关处于接通位置。
此时灯泡应亮，需调换灯泡，只要将保护盖打开，灯泡即可拆装。
（2）调整目镜适度圈，从观察望远镜中能看到清晰的十字分划线图象。
（3）当测量有色镜片时，把红色塑料开关推至上方，即光线增强，测量无色镜片时，推至下方。
（4）经较长时间使用后，印台内储存的墨汁逐渐减少或干涸可取下印盒加墨汁。
（5）测量者的眼睛有散光时，必须加上自己的眼镜，然后再进行测量。
2、球面镜片顶点屈光度的测定。
（1）将被测镜片至于镜片台上，调整镜片升降台装置的高低，使镜片中心和光轴中心重合，（即从目镜中看到绿色的活动分划象的十字中心和望远镜的十字分划中心重合），若不重合，可上下左右移动镜片的位置来达到次要求，然后打开固定镜片的导杆开关钮，使固定镜片的接触圈压紧镜片。
（2）转动顶点屈光度测量手轮，调节到视场中出现绿色的三条十子分划线最清晰为止，如图（1），此时手轮上的读数就是该镜片顶点屈光度。
（3）此时将活动分划象的十字中心与望远分划的十字中心对正，用打印机构打印镜片的光学中心标记。
3、柱面镜片散光度及其轴位的测定。
（1）柱面镜片是一定的相互垂直截面上，有不同的屈光度数值，若分别测得此两个方向上的屈光度数值，则此两数值之差就是柱面镜片的散光度。
（2）当有散光镜片装夹上去后，测量分划标线出现调不清楚，如图（2），转动屈光度测量手轮，调节至出现十二个小点拉成倾斜的立体圆筒形止。
（即把点拉成线）出现这种情况有两个屈光度位置，一个在屈光度小的位置，另一个在屈光度大（绝对值）的位置，测量中一般先调至屈光度大的位置。
（3）转动散光轴测量手轮，使两更根粗的水平分划线调清晰，中心断线即连成一光滑直线，图（3），即次位置为柱镜轴位角角度。
屈光度测量手轮上可读得第一个数据，即柱镜屈光度。
（4）转动屈光度测量手轮，调至三根细线清晰图（4），中心断线便连成一线，可读得第二个屈光度数据，即球面镜屈光度，柱镜屈光度中减去球镜屈光度为散光度。
焦度计的使用方法和注意事项焦度计是一种用于测量透镜或物体的焦距的仪器。
它通过测量透镜成像的位置来确定焦距的大小。
在进行焦度计测量之前，需要了解焦度计的使用方法和注意事项。
一、使用方法1. 放置透镜：将待测透镜放置在平台上，并确保透镜的中心与平台的中心对齐。
调节透镜与平台之间的距离，使得透镜与平台之间的距离尽量小。
2. 定位灯源：将光源放置在焦度计的一侧，并调整光源的位置，使得光线能够通过透镜，并在屏幕上形成清晰的像。
3. 调整屏幕位置：将观察屏幕放置在焦度计的另一侧，并调整观察屏幕的位置，使得能够清晰地观察到透镜成像的位置。
4. 校准焦度计：使用焦度计的调节装置，将观察屏幕移动到与透镜成像位置重合的位置。
此时，焦度计的刻度值即为透镜的焦距。
5. 测量透镜焦距：更换不同焦距的透镜，重复步骤1至4，可以得到不同透镜的焦距值。
二、注意事项1. 保持环境光线稳定：在测量过程中，应尽量避免干扰光源和观察屏幕的环境光线发生变化。
这可以通过在实验室或其他较稳定的环境中进行测量来实现。
2. 避免观察误差：在观察透镜成像位置时，应尽量保持垂直视线，并避免倾斜或歪曲的观察角度，以减小误差。
3. 确保透镜与平台对齐：在放置透镜时，应确保透镜的中心与平台的中心对齐。
如果不对齐，可能会导致测量结果不准确。
4. 选择合适的光源：使用透镜时，应选择合适的光源来照射透镜。
光源的亮度和方向应适当调整，以获得清晰的成像。
5. 注意测量精度：在进行焦度测量时，应尽量提高测量的精度。
可以通过多次测量取平均值的方法，或使用更精确的仪器来提高测量的准确性。
6. 避免透镜污染：在进行焦度测量时，应注意避免透镜的表面受到污染或损坏，以免影响测量结果。
7. 注意安全防护：在进行实验时，应注意安全防护，避免受伤或损坏设备。
在操作焦度计时，应按照操作规程进行，避免不必要的事故发生。
总结起来，使用焦度计的方法包括放置透镜、定位灯源、调整屏幕位置、校准焦度计和测量透镜焦距。
焦度计计量检定技术与常见故障分析摘要：现在，随着近视人数的增加，眼镜行业发展迅速；为了提高眼镜制备的准确性，最大限度地发挥眼镜应有的作用，有必要从配套设备入手，重点对配套设备进行计量检定。
结合邵阳市计量检定所的计量检定实践，重点分析了眼镜检定设备之一的焦度计在实施计量检定过程中的常见故障，并给出了焦距计的正确使用方法和改进焦距计计量检定技术的措施，供参考。
关键词：功率表；计量检定技术；通病介绍当然，使用眼镜需要电表的科学应用，而电表的精度也与眼镜的科学应用密切相关。
功率计的主要功能是判断匹配眼镜的单柱透镜的位置和方向，测量透镜的棱镜比，并测量和判断顶部功率比和棱镜数量等数据的准确性；只有正确判断柱面透镜的轴向后，才能在尚未修整的透镜上继续标记。
只有正确判断柱面透镜的轴向后，才能在尚未修整的透镜上继续标记。
这样，可以保证透镜正确安装在框架中。
目前，邵阳眼镜制造和配药行业使用的功率表类型一般包括手动显示功率表和手动视觉功率表。
在日常应用过程中，不同类型的焦度计会产生不同的问题，因此相应的解决方案是不同的。
因此，相关用户应充分了解焦度计的测量和检定技术，以便正确处理常见故障，确保眼镜的准确性，让眼镜发挥其应有的作用，从而作为近视眼健康的保障。
1焦度计计量检定中的常见故障1.1数显焦度计计量检定常见故障1.1.1自动系统显示故障自动系统成像模糊，焦距计读数不归零，系统开启时显示球面镜，通常这些故障的原因是焦距计使用时间长，然后灰尘进入光学系统；此外，操作错误，如启动机器后未将透镜放置在支架上，也会导致显示球面镜和柱面镜度数。
这些现象也可能发生，因为周围环境影响仪器；在周围环境湿度高、零部件上有污垢、焦距计使用时间长等情况下，自动系统成像可能模糊，焦距计读数不归零，启动时可能会显示球面镜度数。
1.1.2自动系统上标记的故障有时，数显焦度计的中心标记偏差大于0.4mm，导致焦度计中心标记偏差，偏差大于0.4mm。
焦度计主要用于测量眼镜片（包括角膜接触镜片）的顶焦度（D）、棱镜度（△），确定柱镜片的柱镜轴位方向，在未切边镜片上打印标记并可检查镜片是否正确安装在镜架中的仪器。
自动焦度计操作简便，只要把镜片放好，即可自动测得球镜度、散光度、散光轴向及棱镜度等。
放置镜片后，自动焦度计能自动判别的镜片类型，判断其是单焦点或是多焦点，并自动启动相应类别镜片测量模式。
由于自动焦度计能自动判别、自动测量、自动读数，减少了操作人员的工作量，深受使用人员的青睐，市场占有率较高。
本文介绍了自动焦度计的基本原理与组成，以及焦度计使用前，为使测量数值更加准确可靠，在进行检测前，对阿贝值等项目的数值和选项设置，及原理分析。
同时，对在检测中所遇的相关问题，比如数值不稳定，十字项移动缓慢，等问题，进行了初步的分析，并列出了相关的解决方法。
通过这些设置已经相关问题的解决方法，使对自动焦度计的检测得到的数值更加准确可靠。
关键词：焦度计、原理组成、阿贝值、故障分析解决第一章概述........................................................... - 1 -1.1论文意义、目的.. (1)1.2焦度计的原理................................................................................. 错误!未定义书签。
第二章焦度计检定前的相关设置 (9)2.1阿贝值的设置 (9)第三章检定中影响数值准确的常见问题及解决方法............. 错误!未定义书签。
3.1开机不回零 (9)3.2焦度计的光学中心超差 (9)3.3焦度计的示值超差......................................................................... 错误!未定义书签。
3.3.1 盖帽磨损...................................................................................................................................... - 5 -3.3.2 盖帽选择及清洁.................................................................................................. 错误!未定义书签。
