焦度计检测简介焦度计是一种用于测量凸透镜或凹透镜焦距的仪器。
焦度计检测是指通过使用焦度计来测量透镜的焦点位置和焦距，以确保透镜的光学性能符合要求。
焦度计工作原理焦度计是通过测量透镜表面反射的光强度来确定焦点位置的。
当一个平行光束射入透镜时，根据透镜的形状以及光线的折射原理，透镜将会将光线聚焦到一个点上，这个点就是焦点。
焦度计通过测量光线聚焦的强度来确定焦点位置。
焦度计的使用方法使用焦度计进行焦度检测需要以下步骤：1.让焦度计处于就绪状态。
如果是电子焦度计，需要接通电源，并等待一段时间使其稳定。
2.放置待测透镜。
将待测透镜放置在焦度计的测量平台上，并确保透镜与仪器保持垂直。
3.调整焦度计。
根据实际情况，可以调整焦度计的焦距范围和灵敏度等参数，以确保测量的准确性和稳定性。
4.进行测量。
启动焦度计，观察其显示屏上的测量结果。
通常焦度计会显示焦距和焦点位置等参数。
5.分析结果。
根据焦度计的测量结果，可以判断当前透镜的焦点位置和焦距是否符合要求。
如有需要，可以进行进一步的调整或修正。
焦度计的注意事项在使用焦度计进行焦度检测时，需要注意以下事项：•保持环境稳定：尽量避免在有强光、震动或温度变化较大的环境中使用焦度计，以确保测量的准确性。
•定期校准：焦度计应定期进行校准，以确保其测量结果的准确性和可靠性。
•谨慎操作：在操作焦度计时要小心谨慎，避免对设备造成损坏。
结论焦度计检测是一种有效的测量透镜焦点位置和焦距的方法。
通过使用焦度计，可以确保透镜的光学性能符合要求。
在使用焦度计进行焦度检测时，需要注意环境稳定性、定期校准以及谨慎操作的问题。
只有确保这些因素，才能获得准确可靠的测量结果，并对透镜进行有效的质量控制。

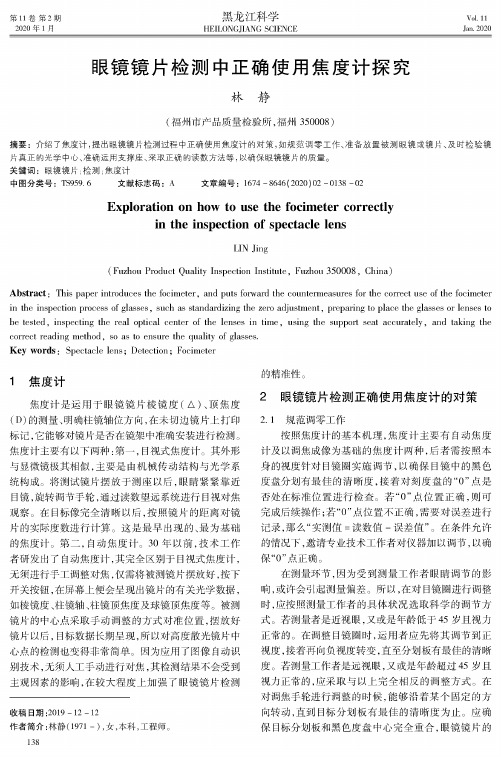

黑龙江科学HEILONGJIANGSCIENCE第11卷第2期2020年1月Voi.11Jan. 2020眼镜镜片检测中正确使用焦度计探究林静(福州市产品质量检验所，福外I 350008)摘要：介绍了焦度计，提出眼镜镜片检测过程中正确使用焦度计的对策，如规范调零工作、准备放置被测眼镜或镜片、及时检验镜 片真正的光学中心、准确运用支撑座、采取正确的读数方法等，以确保眼镜镜片的质量。
关键词：眼镜镜片；检测；焦度计中图分类号：TS959. 6 文献标志码：A 文章编号：1674 -8646(2020)02 -0138 -02Exploration on how to use the focimeter correctlyin the inspecUon of spectacle lensLINJong(Fuzhou Product Quality Inspection Institute , Fuzhou 350008, China )Abstract : This paper introduces the focimeter , and puts fmid the countermeasures for We correct use of the focimeteron theonspeotoon peooe s oCgia s es , suoh asstandaedoeongtheeeeoadeustment , peepaeongtopiaoethegia s esoeiensestobetested , onspeotongtheeeaioptooaioenteeoCtheienseson tome , usongthesuppoetseataooueateiy , and takongthe oo e oteeadongmethod , soastoensueethequaiotyoCgia s es.Key words : Spectacle Wns % Detection % Focimeter1焦度计是运用于眼镜镜片棱镜度（△）、顶焦度（D ）的测量、明确柱镜轴位方向，在未切边镜片上打印标记,它能够对镜片是否在镜架中准确安装进行检测。
焦度计在镜片验光方面的应用焦度计也叫做镜片测度仪，能够测量出眼镜片和角膜接触镜光学的相关参数，焦度计的测量内容包括很多，本研究将对有关焦度计的检定规程与测量误差的影响因素进行阐述，并对焦度计在镜片验光方面的应用做出具体的分析，希望能够对焦度计的临床应用及眼睛保健事业提供借鉴意义。
标签：焦度计；镜片验光；应用研究1 焦度计的检定规程1.1 焦度计的适用范围及计量单位焦度计是用于测量眼镜镜片与角膜接触镜的仪器设备，我国在焦度计的检定规程方面有了严格的规定，为解决隐形眼镜的测量提供了有利帮助。
焦度计能够测量镜片的棱镜度与顶焦度，以及确定镜片的轴位、光学中心以及打印标记等，是检查镜片是否准确安装在镜架中的测量仪器。
我国对于焦度计新规程的规定中明确指出要减少甚至避免焦度计的非线性误差，也就是根据自动对焦的原理将不同型号的焦度计对轴位不同的镜片的测量结果进行统一，从而最大限度地避免出现非规律性的误差。
1.2 焦度计的级别及用途不同级别的焦度计有着不同的应用方向，其中一级标准的焦度计用于室外的测量工作，其能够确保产品质检与计量的准确，被各室外测量单位广泛的用于数据的公正；二级标准的焦度计就是用于测量镜片的角度，这对于测量准确性的要求较高，尤其在测量角膜接触镜的过程中，要保证后顶焦度与其他参数相协调，如果受到外界因素的干扰，就应该进行手动调焦，从而确保验光镜片箱参数的准确、真实。
最近几年，我国研制出自动对焦的焦度计，其能够实现数字显示，不仅极大的提高了镜片验光工作的效率，还对测量结果有了更为科学、可靠的保障。
2 影响焦度计不确定因素的探究焦度计在镜片验光工作中起到了至关重要的作用，但是影响其测量准确性的因素也是多方面的，测量人员只有很好地规避了这些误差，才能对眼镜屈光度进行很好的矫正。
首先，焦度计在镜片测量中的误差来源于后顶焦度的调节，一方面，焦度计本身存在缺陷，不能够准确的反应球镜的折射情况，使得测量的光线发生偏移，另一方面，在测量过程受到温度等条件的影响而出现系统误差，这些问题看似无法避免，实际上可以通过热胀冷缩的原理及注重室温的调节来减少误差，尤其是树脂类材料的焦度计更应该在恒温下进行测量。
焦度计检测眼镜片应注意的几个问题焦度计主要用于检测眼镜片的顶焦度（D）、棱镜度（△），确定散光镜片的柱镜轴位方向，并可检查镜片是否正确安装在镜架中，是眼镜加工中必不可少的检测设备。
最早的焦度计出现于1914年，时至今日，常用的焦度计根据显示方式分为：连续显示式与数字显示式；根据工作原理分为基于调焦成像原理的焦度计与基于自动对焦原理的焦度计，基于调焦成像原理的焦度计根据观察方式的不同又分为目视式与投影式两种，目视式焦度计利用读数望远系统进行观察，而投影式焦度计利用投影物镜和投影屏进行观察。
焦度计属于依法强制检定的计量器具，使用者应该按有关技术法规所规定的检定周期定期将仪器送当地计量部门进行检定，在取得检定合格证书后才能使用。
应该说，经过计量部门定期检定合格的仪器，加上从业人员的规范操作，所得出的各种数据是准确可靠的。
但据我们实际了解，相当一部分使用者,由于不能够正确使用仪器或不能正确放置镜片，结果使测量值不能真实反映实际值，下面谈几点比较普遍的问题。
希望能引起重视。
一．调焦成像原理的焦度计测量前要进行必要的调节，做到“零”位正确，“心心”相印所谓“零”位正确，就是测量者首先应根据自己的视度，旋转调节目镜圈直到目镜内的黑色度盘分划（由一组同心圆组成）最清晰，再转动调焦手轮直到绿色目标分划（绿色十字线或由点围成的圆）最清晰，此时观察读数窗中的刻度盘，看“0”D是否对准了指标线。
如果“零”点不正确，一是先记下误差值，在测量时给予修正，即：实测值＝读数值一（零位）误差值。
注意该式计算的是代数和值。
二是请计量部门专业人员调整。
这里需要注意的是，为了免除眼睛调节作用所引起的测量误差，调节目镜圈时，对于近视眼或45岁以下的正常眼，应先把视度圈调至正视度，然后逐渐转向负视度，直到分划板最清晰，对于远视眼或45岁以上的正常眼和上述正好相反。
调节调焦手轮时，应单向朝增加正值（或减少负值）方向旋转直至目标分划板像最清晰。
摘要：焦度计视功能检查主要针对顾客的原镜度数进行检测，得出初步屈光不正度，为进一步检查视功能奠定基础。
因此本文主要以目镜式焦度计为例，对目镜式焦度计检测球镜片和柱镜片的原理进行介绍，并利用原理对操作中的注意事项进行说明，增强操作者的规范意识，减少不必要的检测误差。
关键字：焦度计；光学原理；球镜焦度计主要是对眼镜片或透镜的球镜屈光度、柱镜屈光度、柱镜的散光轴位、棱镜度和基底方向进行测定，也是眼镜零售店、视光中心、光学元件生产厂和各级计量检测单位的必备检测工具。
因此掌握焦度计规范操作是眼镜店从业人员的必备技能。
目前的焦度计检测原理都是对球镜检测的分析，很少涉及到对柱镜透镜检测原理的解释。
本文从目镜式焦度计检测球镜片原理入手，对目镜式焦度计检测柱镜透镜原理及观察到的现象进行阐述，从而帮助读者更加全面深入地理解目镜式焦度计检测光学镜片的原理。
1 目镜式焦度计检测球镜片原理目镜式焦度计的检测镜片的光路组成结构如图1所示。
光源发出的光线经过滤色片后使得均匀光线照亮移动分划板，移动分划板经过准直物镜（凸透镜）折射后为平行的光线，即移动分划板的位置此时正好处于准直物镜的物焦平面上。
出射的平行光线再通过望远物镜成像在固定分划板处，此时人眼通过目镜组可同时观察到固定分划板和移动分划板上的刻度线清晰像。
图1 目镜式焦度计的检测镜片的光路组成结构将被检测球镜片放到支撑座上，若移动分划板不动，则移动分划板经过准直物镜的平行光线通过被检测镜片将会发生汇聚或发散，汇聚和发散的光线通过望远物镜后在固定分划板处形成圆形光斑，此时人眼通过目镜组观察到的移动分划板的像为模糊的像，如图2所示。
因此人眼为了通过目镜看清移动分划板的像，必须将移动分划板移到由准直物镜和被检测镜片组成的光学系统物焦平面上，即发出的光线经过准直物镜和被检测镜片后是平行光线，再通过望远物镜后才能汇聚到固定分划板，此时人眼通过目镜组可同时观察到固定分划板和移动分划板上的刻度线清晰像。
焦度计简介栏计且舭备√焦度计(Focimeter)是测试眼镜片光学参数的基本仪器.它的用途:测定眼镜片的球面度数,柱面(散光)度数,散光轴位+棱镜度}确定镜片的光学臣和检验镜片的成象质量.从焦度计的设计原理和结构来分,有且视式,投影式和教学显示式.近几年又有自动焦度计和激光扫描装置等(多用于实验室和计量部门).从显示方式来分,有连续显示式和数字舍入式两类1.目视式焦度计光学系统由带有十字标记分划板的准直物镜和望远系统组成.在被测镜片置入仪器光路时,移动标记分划板,通过望远镜清晰见到十字分划象后,读取被测镜片的光学参数这类仪器国内外均有商品,用于眼镜行业已较普遍.加Topcon公司的LM型,LM一73(经济)型,Nlkon的cL一5A/5S型和Zeiss的顶点屈光度计等.国产型号有D6Y一1型,BJc一1型,QY～I型,acQ—I型和便携型等.2.投影式焦度计主要由标记分划板,准直物镜,读数刻度尺,投影物镜和投影屏等构成测试时,在投影屏上观察到清晰的标记分划象和读数刻度即得被测镜片的度数这类仪器国外有Topeon公司的LM—P型,Nikon的PL-2,PL一2WR 型,Rodenstock的投影式焦度计等{国产有朝阳仪器厂的LQG一25型屈光度检查仪3.数字显示焦度计主要由准直投影光学系统和徽处理机等组成.测试结果实时数字显示,并可打印输出这类仪器属于数字舍人式.倒如Topcon公司的LM--p4.uⅥ一p5型和Rodenstoek的数字显示焦度计等国内朝阳仪器厂于最近已研制成样机(JDJ—l型),正小量试制中.该机测量时可实现球柱镜转换,散光度数直接显示,还可直接测量双光镜片,它是一种多功能的国产新型焦度计4.自动焦度计(Autolensrneter)它是一种新型的光电测试仪器.用光电二极管桥式平衡电路,步进微电机等自动调焦,光电转换器件将光学量转换成电量,微机进行控制和数据处理,显示器显示标记图象和测试数字,打印机自动打印记录.仪器商品有Topcon公司的cL—l000,cL一2000型电脑查片机,Nidek公司的LM一850,LM一870型和Nikon的NL一1,NL一2型自动焦度计.美国Humphrey公司的322型和340型镜片分析器(LensAnalyzer)等5.激光扫描装置国际标准(ISO4854)规定的镜片测试仪器T;它由激光扫描器,光电二极管桥式平衡和y记录仪等:警ltr”测镜片的度数是根据几何光学导出的公式计算出焦距,然后换算成屈光度.测试时,镜片移动,激光束在被测镜片整个表面上连续扫描, 11光束的位置及其偏转利用合适的标记同时示出,与屈光度相关的螺旋扫描轨迹在x和y方向的读数由光电元件和记录仪按等效方法读取.仪器的灵敏度为10～m一.可测定镜片小范围的屈光度一不受人的主观因素的影响随着科学技术的进步,焦度计也在不断更新,正朝着光电调焦,微机处理,数字显示,自动记录,测试迅速,数据可靠的方向发展,各种自动焦度计,镜片分析仪应时而出+镜片激光扫描装置用于测试之中,对于镜片的测试和镜片的质量起了促进和保证作用.有助于镜片生产最优化,而且使镜片设计工作简化,迅速因此,焦度计的发展与创新必然受到眼镜行业,计量部门,光电仪器制造厂家的重视可预期新型的焦度计将会逐步用于镜片业检测和光学测试中@.焦一度。
焦度计原理焦度计是一种测量光学系统焦距的仪器，它利用了物体和像之间的关系来确定焦距。
在光学系统中，焦距是一个非常重要的参数，它决定了成像的清晰度和准确度。
因此，了解焦度计的原理对于光学系统的设计和调试都是非常重要的。
焦度计的原理基于光学成像的基本规律，主要包括物距、像距、焦距和物像距倍率等概念。
在实际测量中，焦度计通过测量物体和像之间的距离，从而确定光学系统的焦距。
下面我们将详细介绍焦度计的原理。
首先，我们来看一下焦距的定义。
焦距是指光学系统将平行光线聚焦到像上所需要的距离，通常用f表示。
对于凸透镜和凹透镜来说，焦距有正负之分，分别代表着不同的成像特性。
在实际测量中，我们需要确定光学系统的焦距，从而可以根据需要来调整系统的成像效果。
其次，我们来介绍一下焦度计的工作原理。
焦度计通常采用的是激光干涉测量的方法。
激光干涉测量是利用激光的干涉现象来测量光学系统的焦距。
当激光照射到光学系统上时，会产生干涉条纹，通过测量干涉条纹的间距和数量，可以确定光学系统的焦距。
这种方法具有测量精度高、非接触式测量等优点，因此在实际应用中得到了广泛的应用。
最后，我们来谈一下焦度计的应用。
焦度计广泛应用于光学系统的设计、制造和调试中。
在光学系统的设计中，需要根据成像要求来确定焦距，从而选择合适的光学元件。
在光学系统的制造中，需要通过焦度计来检测光学元件的焦距，从而保证光学系统的成像质量。
在光学系统的调试中，也需要使用焦度计来对系统进行调整，从而达到理想的成像效果。
总之，焦度计作为一种测量光学系统焦距的重要仪器，其原理和应用都非常值得我们深入了解。
通过对焦度计原理的理解，可以帮助我们更好地设计和调试光学系统，从而提高系统的成像质量和稳定性。
同时，焦度计也为光学领域的研究和应用提供了重要的技术支持。
希望本文对焦度计原理的介绍能够对您有所帮助。
