led节能灯电路图及制作过程

一款5050三芯贴片LED灯制作资料和贴片LED节能灯电路图为了让广大的电子爱好者和电子DIY发烧友能够自己制作简易的贴片LED节能灯,现博主特意为广大的朋友奉献一款贴片LED节能灯的制作资料和贴片LED灯的简易制作过程包含贴片LED节能灯制作电路图,以下是10贴片LED灯的制作电路图:图 1图1是一款贴片LED照明灯具的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的10颗贴片LED提供恒流电源.贴片LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对贴片LED的影响,包括光衰和发热的问题,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上.此电路适合驱动7-12只20mA的贴片LED图2是电路板图PCB图 2这中圆形的板子手工制作比较麻烦，建议买成品板。

以下给大家介绍制作全过程图3将灯板上锡，注意一定要均匀，锡不要太薄也不能太厚。

图 4制作工具：（见图 4）尖嘴钳或斜口钳1把，调温电烙铁带接地线，防静电手环，指甲剪，优质细焊锡丝，优质松香，AB胶，最好有一只直流电流表50mA的（不能用万用表代替）。

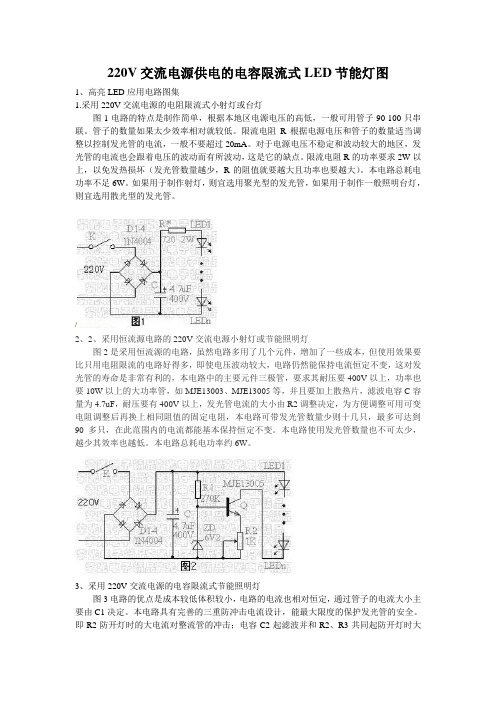

220V交流电源供电的电容限流式LED节能灯图1、高亮LED应用电路图集1.采用220V交流电源的电阻限流式小射灯或台灯图1电路的特点是制作简单，根据本地区电源电压的高低，一般可用管子90-100只串联。

管子的数量如果太少效率相对就较低。

限流电阻R根据电源电压和管子的数量适当调整以控制发光管的电流，一般不要超过20mA。

对于电源电压不稳定和波动较大的地区，发光管的电流也会跟着电压的波动而有所波动，这是它的缺点。

限流电阻R的功率要求2W以上，以免发热损坏（发光管数量越少，R的阻值就要越大且功率也要越大）。

本电路总耗电功率不足6W。

如果用于制作射灯，则宜选用聚光型的发光管，如果用于制作一般照明台灯，则宜选用散光型的发光管。

/2、2、采用恒流源电路的220V交流电源小射灯或节能照明灯图2是采用恒流源的电路，虽然电路多用了几个元件，增加了一些成本，但使用效果要比只用电阻限流的电路好得多，即使电压波动较大，电路仍然能保持电流恒定不变，这对发光管的寿命是非常有利的，本电路中的主要元件三极管，要求其耐压要400V以上，功率也要10W以上的大功率管，如MJE13003、MJE13005等，并且要加上散热片，滤波电容C容量为4.7uF，耐压要有400V以上，发光管电流的大小由R2调整决定，为方便调整可用可变电阻调整后再换上相同阻值的固定电阻，本电路可带发光管数量少则十几只，最多可达到90多只，在此范围内的电流都能基本保持恒定不变。

本电路使用发光管数量也不可太少，越少其效率也越低。

本电路总耗电功率约6W。

3、采用220V交流电源的电容限流式节能照明灯图3电路的优点是成本较低体积较小，电路的电流也相对恒定，通过管子的电流大小主要由C1决定。

本电路具有完善的三重防冲击电流设计，能最大限度的保护发光管的安全。

即R2防开灯时的大电流对整流管的冲击；电容C2起滤波并和R2、R3共同起防开灯时大电流对发光管的冲击；R3还起着防短时间内反复开关灯对发光管的高电压高电流冲击。

LED节能灯电路图之一Led节能灯电路图（一）LED通用照明应用及发展前景LED除了广泛应用移动设备、中大尺寸液晶显示屏（LCD）背光及LED标牌等领域外，如今也在越来越多地用于LED汽车内部/外部照明，如前照灯、雾灯、尾灯、停车灯、仪表盘背光、车顶灯、阅读灯和氛围灯等，以及住宅照明和建筑物装饰照明等LED通用照明。

LED通用照明应用覆盖范围广，低至3W到15W的LED住宅照明，中等功率有如15W至75W的商业及建筑物装饰性照明，高至75W到250W的户外及基础设施照明，典型照明产品有如MR16/GU10灯、E27/A19灯泡、镇流器、筒灯、T8灯管、街灯等。

LED通用照明应用极具发展前景。

各种LED通用照明灯具中，近期来看，LED灯泡（如A19 LED灯泡）的发展势头惊人。

据统计，2012年全球LED灯泡出货量达7。

35亿只，2013年增长到12。

25亿只；2014年迎来LED灯泡市场的引爆点，2015年LED灯泡平均价格将会降至10美元以下，出货量预计将进一步增长至39亿只左右。

高能效驱动器是LED通用照明的重点要将LED照明的节能功能发挥至最高，就需要高能效的LED驱动器。

我们以LED灯泡为例，典型的LED灯泡包含LED阵列、驱动电路、散光罩、散热片和螺旋灯头等主要组件，见图2的左半部分。

就驱动电路而言，高能效LED驱动器IC无疑是其中的重点。

图2的右半部分显示了典型的LED灯泡驱动电路，其中使用的是典型的独立式LED驱动器。

要发挥LED通用照明的高能效优势，LED驱动器存在多重挑战。

首先就是能效至关重要。

以LED灯泡为例，其形状固定，散热受限，采用高能效LED驱动器则可帮助将更多电能转化为光能，帮助散热。

其次，LED灯泡空间有限，需要更大的散热片面积，较大功率的灯泡尤为如此。

此外，LED正在迅速变化，提供多种选择，这对LED驱动器的选择也构成了挑战。

由于LED灯泡空间有限，故须减小驱动电子电路的尺寸以使剩余空间增多，配合散热。

led节能灯电路图如下：led节能灯原理 led节能灯电路图及led节能灯配件3.2信号处理电路根据以上传感器输出信号波形，这里给出一种适合的信号处理电路，如图6所示。

整个电路由传感器、放大电路、滤波电路、正向电压峰值保持电路、窗口电压比较器及数字电平转换电路组成。

图6信号处理电路图放大电路由R2、R3、U2A和R4、R5、U2B所构成的两级倒相比例器组成，增益取值应以能够将传感器的输出信号电压放大至便于处理的1.0～4.5 V为宜。

滤波电路由有源带通滤波电路和π型无源滤波电路两部分组成。

U2C与R6～R8及C3、C4共同组成有源带通滤波电路，带通范围是2.25～9.05 Hz，增益为0.5；R9和C5、C6组成π型无源滤波电路。

传感器输出信号经过放大和滤波处理之后，波形如图5所示。

正向电压峰值保持电路由D1和C7组成，它利用电容对电荷的存储能力使图5中A、B处的峰值在一定的时间内得到保持，而成为单峰值正向脉冲信号，波形如图7所示。

图7单峰值正向脉冲信号波形图U2D和R10、R11及C8组成了又一级倒相比例器，对信号再次放大，以补偿信号在有源带通滤波中的损失，同时使信号反相，便于窗口电压比较器在Vref和V均为正值时的信号处理。

窗口电压比较器由U3A、U3B和R12～R23及D2～D6共同组成，其电压窗口范围是(-Vref-V,-Vref+V)［2］。

对于Vo输出端，当输入比较器的信号电压落在窗口内时，输出约为0V；反之，则输出为+5V。

而对于Vn输出端，当输入电压高于-Vref时输出为0 V；否则，输出为+5 V。

利用Vo、Vn两个输出，再配合由U4A～U4D四个与非门组成的逻辑电路，就可以实现信号处理的最后一步。

如果将电压比较器的窗口位置设定得使不同运动方向产生的信号脉冲峰值在反相后分别进入窗口区及窗口以下区，则在OUT1和OUT2输出端可得到适合于计数处理的逻辑电平信号，波形如图8中所示。

LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，其工作原理基于LED（Light Emitting Diode，发光二极管）的特性。

LED是一种半导体器件，通过电流通过时，能够发出可见光。

LED节能灯主要由LED芯片、散热器、电源驱动电路和外壳等组成。

LED节能灯的工作原理如下：1. 电源驱动电路：LED节能灯需要将交流电转换为直流电供给LED芯片。

电源驱动电路通常包括整流器、滤波器和稳压电路等部分，用于将交流电转换为稳定的直流电，以保证LED芯片的正常工作。

2. LED芯片：LED芯片是LED节能灯的核心部件，它是由半导体材料构成的。

当正向电流通过LED芯片时，电子与空穴在半导体材料中复合，产生能量释放，从而发出可见光。

不同的半导体材料和掺杂元素可以发出不同颜色的光。

3. 散热器：LED节能灯的散热器用于散热，保持LED芯片的温度在安全范围内。

LED芯片的发光效率与温度密切相关，过高的温度会降低LED节能灯的寿命和亮度。

散热器通常采用铝合金材料，通过导热设计和散热结构，将LED芯片产生的热量迅速散发出去。

4. 外壳：LED节能灯的外壳起到保护和美观的作用。

外壳通常由塑料或金属材料制成，具有良好的绝缘性和耐腐蚀性。

外壳还可以起到散热和防尘的作用，保证LED节能灯的正常工作。

LED节能灯的原理图如下：```+------------------+| |AC Power Source | | | |+---------+--------+ |||+---------v--------+ | || Rectifier & || Filter || |+---------+--------+ |||+---------v--------+ | || Voltage || Regulator || |+---------+--------+|||+---------v--------+ | || LED Chip | | |+---------+--------+ |||+---------v--------+ | || Heat Sink | | |+---------+--------+ |||+---------v--------+ | || Housing || |+------------------+```在LED节能灯工作时，交流电首先经过整流器和滤波器转换为直流电，然后经过稳压电路稳定电压，供给LED芯片。

LED节能灯的设计报告参赛学院：电气与信息学院参赛队号：参赛队员：曹锡山贡程汪文雯设计题目：LED节能灯的设计设计摘要：本研究根据设计要求：由交流220V供电，灯的电功率3W～5W均可，恒流供电。

要求电源变换部分效率尽可能高，并且交流电源电压在90～240V范围内变化时，输出功率基本不变（亮度稳定）。

电源电路采用了合适比例的变压器来降低电压，然后采用单相桥式整流、电容滤波电路，结合固定式三端集成稳压器来获得比较稳定的直流电压，再利用运放，电压跟随器进一步稳定电压，保证负载部分获得稳定的功率和恒定电流。

再通过取样电阻来实现输出电压，从而实现负载部分亮度的调节。

负载电路采用具有正温度系数的WZMD热敏电阻与负温度特性的LED串联，组成一个温度系数极小电阻型负载，解决了LED的恒流问题。

使其发光稳定。

通过调节滑动变阻器，来实现红、蓝、绿三基色亮度的改变，从而实现色彩的变化。

关键词：LED节能灯、桥式整流、固定式三端集成稳压器、WZMD热敏电阻，恒流发光、亮度色彩可调一、引言LED节能灯在目前市场上已经是一件非常成熟的产品，目前白色LED发光效率已经突破120LM/W，是白炽灯15LM/W的8倍，是荧光灯50LM/W的2倍多。

LED 的光谱中没有紫外线和红外线成分，所以不会发热，不产生有害辐射。

而且LED 的光通量半衰期大于5万小时，可以正常使用20年，器件寿命一般都在10万小时以上，是荧光灯寿命的10倍，是白炽灯的100倍，所以基本不会损坏，这种灯具具有非常好的节能长寿命特性，随着白色LED价格的不断降低，LED照明灯不但在节日彩灯装饰中广泛应用，而且逐步延伸到路面照明、民用照明等低照度要求的领域，全面进入实用化，并且在环保方面废弃物可以回收，没有荧光灯的贡污染问题，是国家重点发展的产业项目。

LED技术已经真真切切地来到我们身前，在举世瞩目的奥运会上，无论是开幕式上神奇的画卷和画布，还是水立方游泳馆外表那变换莫测的七彩幻光，还是大量演员身上通体发出的神奇光芒，甚至是恰如银河般并缓缓升起的奥运五环，无不都是LED技术的全面应用。

ed节能灯电路图及制作过程ed节能灯电路图及制作过程为了让广大的电子爱好者和电子DIY发烧友能够自己制作简易的贴片LED节能灯,现博主特意为广大的朋友奉献一款贴片LED节能灯的制作资料和贴片LED灯的简易制作过程包含贴片LED节能灯制作电路图,以下是10贴片LED灯的制作电路图:图1是一款贴片LED照明灯具的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的10颗贴片LED提供恒流电源.贴片LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对贴片LED的影响,包括光衰和发热的问题,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上.此电路适合驱动7-12只20mA的贴片LED图2是电路板图PCB这中圆形的板子手工制作比较麻烦，建议买成品板。

以下给大家介绍制作全过程选择贴片LED贴片LED要选用高亮度的，产品亮度：5500-6000MCD（纯白光），电压:3.2-3.4V，电流:20MA，焊接温度：250发光角度：120色温：5500K。

心动不如行动：自己动手做LED节能灯吧-基础电子电路原理图：工作原理非常简单，通过电容限流了发光二极管的工作电流小于25MA，加上C2吸收了开关灯的冲击电流，有效的确保了发光二极管的使用寿命。

采用电容降压，不消耗电能，不发热，效果好。

（发光二极管的工作电流由C1的容量决定，如图不能超过474，如果发光二极管的工作电流超过了50MA，估计发光二极管的寿命会大大缩短！如果觉采用224亮度已经太亮，可以换容量为104的电容，这样LED的工作寿命会超过几万小时。

）1 打开电路板，发光二极管全部按一个方向安装，六角型，好看实用。

2 好灯的效果，注意，极性要装对，横成行，斜成线，布局美观。

安装时请注意焊接温度不要过高，焊接时间不要太长，发光二极管是很容烫坏的。

焊好固定后，就不要东摇西搬发光二极管了，如果发现没有装正，应用电烙铁将引脚焊锡熔化后再校正位置，还是一句话，注意控制温度，如果装好后有LED不再发光或者发光不均匀的情况，肯定是焊接过程中导致的损坏。

3 LED剪脚请贴紧板剪脚，只管贴紧线路板剪脚，因为是双面板，整个铜孔都能导电！先装大电容，注意在板内2-3mm，要保证能放进灯杯。

4 再装高压电容224的泄流电阻4.7M，该电阻可以装也可以不装，主要是为了给电容放电，防止电人。

5 再装63V10UF的滤波电容，注意，电容脚要先折弯加工。

6 电容如图折弯加工，保证与其它电路远离，有条件者可以在引脚上套绝缘管。

7 再装到正极的整流二极管，装低点，占少一点位置。

8 再装另一只到正极的整流二极管，装在下面的管上面，先装一边。

9 再焊另一边，保证留有各电路节点之间的安全距离。

10 如图，查看各节点安全距离，如果安全距离太近，请引脚套绝缘管。

11 再装桥式整流器的负极臂的二极管之一靠外边。

12 再装桥式整流器的负极臂的二极管之一靠里边，这里引脚很长都没有装套管，因为二极管互相卡住，引脚即使受到外部机械冲击也不会连在一起，再说两个二极管的负极是相同的电节点，即使短路也是允许的。

220VLED节能灯电路图及DIY过程DIY制作220VLED节能灯准备材料：1、40个散光型白色高亮度草帽LED (LED规格：3.2～3.4V 电流小于20毫安亮度1400MCD);2、装配好的塑料外壳和E27罗口灯座并引出导线;3、38LED灯板PCB一片;4、焊接好的电源板一个;5、LED节能灯电路设计图。

首先可以焊接LED灯板部分，制作前先用绘图橡皮将LED的所有焊盘仔细擦磨一遍，这样可以清除PCB上的氧化层，确保焊接可靠!将白色LED按照PCB上标注的极性仔细插入PCB，注意：引脚短的那根脚负极插入PCB上标有阴影的孔中，不能插反哦!在焊接LED时请一定要选用不漏电的30W尖头电烙铁焊接，可以先焊好LED的一个引脚再观察一下LED的位置，如果不正可以融化焊锡及时扶正，确认位置正确后焊接另一个引脚。

焊接要干脆果断，焊接时间不能过长，应控制在2秒以内，否则LED有可能被焊坏!我们特地多提供了2颗LED，就是防止初学者意外损坏时可以替换。

焊接完成后请仔细检查灯板是否有虚焊?是否有搭桥短路?LED是否都在同一平面上?是否有多余的焊锡球散落在PCB上?手工焊接操作的基本步骤：掌握好电烙铁的温度和焊接时间，选择恰当的烙铁头和焊点的接触位置，才可能得到良好的焊点。

正确的手工焊接操作过程可以分成五个步骤：⑴ 步骤一：准备施焊图(a)左手拿焊丝，右手握烙铁，进入备焊状态。

要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。

⑵ 步骤二：加热焊件图(b)烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为1～2秒钟。

对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。

例如，图(b)中的导线与接线柱、元器件引线与焊盘要同时均匀受热。

⑶ 步骤三：送入焊丝图(c)焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。

注意：不要把焊锡丝送到烙铁头上!⑷ 步骤四：移开焊丝图(d)焊丝熔化一定量后，立即向左上45°方向移开焊丝。
