阿特拉斯公司凿岩钻车与液压凿岩机介绍
胡铭，董鑫业
（中国钢协钎钢钎具协会秘书处，北京100081）
摘要：凿岩钻车是随着工业化技术发展而出现的一种自动化程度较高的新型凿岩设备。近年来，我国基础建设施工部门、大型金属矿山、建筑石料开采场购
进国外凿岩钻车的数量在不断增加，设备型号也在不断更新。本文利用图表形式
对瑞典阿特拉斯·科普克（Atlas Copco）公司主要类型的凿岩钻车、液压凿岩机、以
及配用钎具产品进行了叙述，可为钎具企业了解钻车性能和配套钎具种类提供
参考资料。
关键词：凿岩机械；液压钻车；岩石开采；钎具产品；Atlas Copco
中图分类号：TD63+2.9文献标识码：B
0前言
在二十世纪四十年代后期，随着气动凿岩机械的快速发展，凿岩效率不断提高。但是，要提高凿岩机械的输出功率，就需要增加活塞直径，凿岩机械的重量也在不断增加，一些凿岩机械完全用人工操纵的方式已经显得力不从心。在这种情况下，凿岩钻车的设计理念开始形成，将一台或几台大功率的凿岩机械连同自动推进机构一起，安装在特制的钻臂上，再将整个装置配上行走机构，就可实现连续机械化的凿岩作业。
在凿岩钻车应用到凿岩的初期阶段，从凿岩机、控制系统、钻臂转动及推进机构，甚至钻车的行走机构都采用气动源驱动和控制。这类结构简单，造价低廉的钻车应用到凿岩工程后，不仅减轻凿岩工人的体力劳动，改善了劳动条件，同时与人工操纵的气腿式、手持式凿岩机械相比，凿岩机体积重量的增加也就意味着给设计更大输出冲击功的机械充分的空间。凿岩机输出功率增加、同一作业面可同时多机化钻凿、钻机在钻车上作业具有很好的稳定性等一系列优点，使得凿岩效率大幅提高，而且进尺速度快，炮孔平直圆整，很快受到工程行业的好评，市场需求量不断上升，也激发了凿岩机械设备制造厂商的研发热情。
二十世纪五十年代中期，凿岩机械制造厂商开始将液压技术应用到钻车的控制系统，除凿岩机冲击系统和转钎系统外，钻臂转动、推进、行走系统都采用了液压控制，使钻车的辅助工作时间大大缩短，生产效率提高。到六十年代初期，工业发达国家凿岩钻车已经逐渐成为机械化凿岩工程中的主要设备。
七十年代初，液压凿岩机的发展导致了全液压凿岩钻车的出现，将凿岩技术提升到了一个新的发展阶段。到八十年代中期，世界上大约有近三十家凿岩机械制造厂商向市场推出了近百种型号的液压凿岩钻车和数十种型号的液压凿岩机。现在，全液压凿岩钻车已广泛应用于基础设施工程施工、公路、铁路隧道开凿及边坡支护、大中型露天及井下采矿、采石料场、水电水利工程、国防工程施工等众多项目中的岩石掘进、矿物开采、锚杆锚固、以及石料开采等领域。随着钻爆工艺技术的进步，凿岩钻车在工程施工中越来越显示出其优越性，使用量也在不断增加。
现在，市场上使用的凿岩钻车类型很多，
按其用途主要分为：露天凿岩钻车、地下掘进凿岩钻车、井下采矿凿岩钻车、以及锚固用锚杆钻车等几种类型。按钻车的行走机构分，有轨轮式、轮胎式、履带式等，钻车装载的液压凿岩机有单机、双机、三机和多机等形式，可以说，现在的液压凿岩钻车已经形成了一个完整的凿岩机械体系。
世界上主要制造厂家有瑞典的阿特拉斯·科普克（Atlas Copco ）公司、瑞典的山特维克·坦姆洛克（Sandvik Tamrock ）公司、日本古河（Furkuaw ）公司等，其中又以阿特拉斯·科普克公司的市场占有率最大。为使国内凿岩钎具生产企业对市场上主要液压凿岩钻车的型号、性能、配置凿岩机类型及主要工作参数、以及所使用的钎具种类有所了解，本
文对阿特拉斯·科普克公司生产的市场常见掘进钻车、采矿钻车、露天凿岩钻车、以及锚固钻车中主要型号介绍如下。根据钎钢钎具企业需要对钻车了解的内容，重点叙述钻车中与钎具使用有关的凿岩机、推进臂参数和配套钎具产品。
1全液压掘进凿岩钻车
全液压掘进凿岩钻车主要用于隧道掘进和地下钻爆法施工，该系列钻车采用橡胶轮胎行进方式，柴油机作为整车动力系统。掘进钻车根据不同的施工情况选用不同型号的钻臂、推进臂和不同长度的凿岩钎杆。目前，国内外市场上使用量较多的全液压掘进凿岩钻车是Atlas Copco 公司生产的
凿岩机型号COP1638COP1838ME 凿岩机钎尾R32/R38/T38
R32/R38/T38
凿岩机中心高度，mm 8888凿岩机长度（不含钎尾），mm
10081008凿岩机输出功率，kW 1618凿岩冲击频率，Hz 6060液压系统压力，MPa
20
23
转钎系统独立回转式
独立回转式
转钎速度，rpm 0-3400-340钎钎扭矩（最大），Nm 440-1100640-1100
气耗量（0.2MPa 压力时），L/s
5~75水耗量，L/min 35~12040~120重量，kg 173170噪音等级，dB （A ）106
106
表1Boomer281/282型钻车用液压凿岩机
图1Boomer281/282型全液压掘进钻车10700（BMH2843）
206013501350
2100
2800
推进臂型号BMH2831BMH2837BMH2843总长度，mm 467752875897使用钎杆长度，mm 309037004310钻孔深度，mm 279534054015推进力，kN 15.015.015.0重量（含钎杆），kg
475
495
525
钎杆种类
套管种类
钎尾种类
钎头
R32-H35-R38R38，D=55，L=170R38，D=38，L=435D45R32-H35-T38T38，D=55，L=190
T38，D=38，L=435D45R32-H35-T38MF T38，D=38，L=525D45SR32-H35-T38MF T38，D=38，L=525
D45SR35-H35-T38T38，D=55，L=190T38，D=38，L=435D45SR35-R39-T38T38，D=55，L=190T38，D=38，L=435D45SR32-R39-T38T38，D=55，L=190
T38，D=38，L=525D45SR35-R39-T38MF
T38，D=38，L=525
D45
表3Boomer281/282型钻车使用钎具
mm
Boomer 系列钻车。
1.1Boomer281/282型掘进钻车
Boomer281/282系列为四轮驱动掘进钻
车，具有转向灵活、机动性强、钻臂定位能力迅速、操作简便等特点。其中，281型为单臂钻车，有效钻凿空间面积31m 2。282型为双臂
钻车、钻凿面积45m 2。

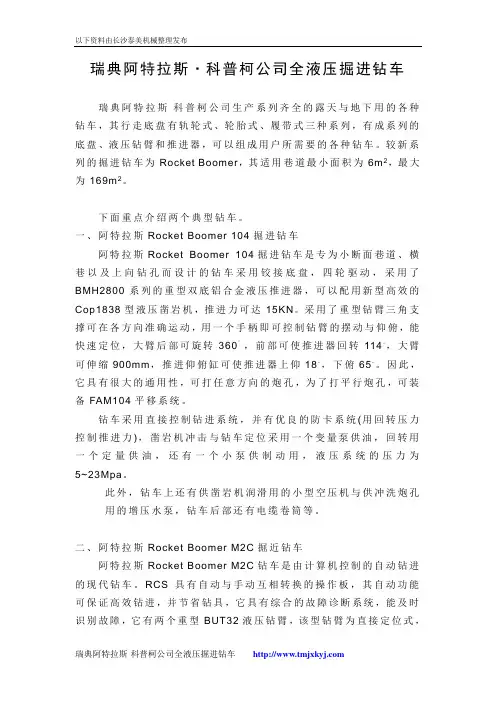

1.2Boomer104型掘进钻车
Boomer104型是四轮驱动单臂掘进钻
车，适用于狭窄空间的掘进钻凿，主要用于隧道工程、井下矿山巷道掘进，有效钻凿截面积
12~30m 2。
图2Boomer 104型全液压掘进钻车
1.3Boomer E2C 型掘进钻车
双臂掘进钻车，最大有效钻凿截面积
112m 2。
1.4Boomer E3C 型掘进钻车
三臂掘进钻车，带有一支装炸药、清渣工作臂，最大有效钻凿截面积137m 2。
1.5Boomer L2D 型掘进钻车
双臂掘进钻车，带有一支装药、清渣工作臂，最大有效钻凿工作截面积104m 2。
1.6Boomer XE3C 型掘进钻车
全液压三臂掘进钻车，主要用于隧道、大型地下厂房开凿作业，有效钻凿横截面积
9990（BMH 2837）
225
1150
1150
275
1535
965
2690
1990
17°
