液压钻车凿岩操作1、启动电机，把钻车调整到需要凿岩作业的位置上，推进器运动前定位顶尖要距离岩石面保持600mm左右。
2、两侧支腿落下，把钻车稳定好。
3、拉回凿岩推进手柄，使凿岩机后退回到滑架后部。
4、接通供水管路。
5、调整钻孔位置，熟练操作各手柄，迅速按规定方向定好孔位。
6、打开滑架补油开关，使滑架补偿定位，保持进给补油。
7、打开水泵开关手柄，使水泵供水正常。
8、打开注水节门给凿岩机供水冲洗炮孔。
9、操纵转钎阀，使钎杆回转。
（逆时针为凿岩作业，顺时针为卸钎杆）。
10、操纵凿岩推进手柄，使凿岩机前进，使钎头触及岩石。
11、操纵逐步打眼阀手柄，使凿岩机先慢开轻打。
12、当钎头充分进入岩石，确定不会再有偏斜时，将逐步打眼阀手柄向前推，正式凿岩作业。
13、推进行程到达终点时，凿岩机滑板与冲击自动停止工作。
14、拉回逐步打眼阀手柄，回到原位。
15、操纵推进手柄，使凿岩机滑板退回到原位。
（二）钻车进、退方式：1、钻车启动前先检查各手柄，应均处于中间位置上。
2、操纵各手柄使钻车钻臂和推进器均处于运输状态。
（在钻车轴线）3、操纵支腿换向阀手柄，将前支腿抬起。
4、钻车行走时，由一名司机操作，靠巷道左侧进入迎头。
5、进钻车前，将装载机退至迎头约20m以外，装载机后退期间将巷道左侧底板平整好，以便钻车行走。
6、钻车行走前，检查电缆接口是否牢固可靠，电缆铺设是否畅通，长度是否足满足钻车移近距离要求，并安排专人负责拉移电缆，确保钻车在行走期间不会拔脱、压坏电缆。
7、钻车靠装载机左侧经过时，任何人不得操作装载机，并将装载机停电闭锁。
装载机周围人员注意站位安全。
下山掘进，钻车开进迎头时钻车前方及两侧不得有人逗留，防止钻车行走期间挤压伤人员，推移电缆人员在钻车后方3m位置；钻车退出迎头时，钻车前方及两侧不得有人逗留，推移电缆人员在钻车后方3m位置。
上山掘进，钻车开进迎头时钻车前方3m及两侧不得有人逗留，推移电缆人员在钻车后方10m位置；钻车退出迎头时，钻车前方3m及两侧不得有人逗留，推移电缆人员在钻车后方10m位置，拖移电缆人员时刻观察钻车行走情况。
cmj2-30液压凿岩台车产品说明书液压凿岩台车操作流程起动前∶隔离换向开关合上，控制变压器和本安变压器均有电，电子保护正常工作，进行漏电闭锁检测，如主回路负荷侧不漏电，则ABD8电子保护输出的常开触点F1 ( 80开关F3）闭合，为起动做好了准备。
起动∶按近或远控起动按钮、（先导插件上的钮子开关应拨至相对应的远近、控位置)，先导入插件中的断点器，中间继电器依次吸合，最后真空接触器吸合，主回路接通，并由真空接触器的辅助点的闭合而自保，维持主回路的接通。
在起动过程中主回路负荷侧检漏回路能在真空接触器吸合以前提前断开，保证主回路中的高压不会串到保护中去。
停止:按近控或远控停止按钮，动作过程与起动过程相反。
可逆起动器工作原理起动前∶隔离开关合上，控制变压器本变压器均有电，电子综合保护器接电源后，开始漏电检测，如果主回路负荷侧不漏电，则综合保护器输出常开触点闭合，为起动作了准备。
起动:如按远方正向起动按钮，则K2、K4、K6依次吸合，主回路接通并能维持接通。
如按远方反向起动按钮，K1、K3、K5依次吸合，主回路反向接通并维持。
在起动过程中，主回路接通以前，漏电检测回路能提前断开，主回路的电压不会串进保护器。
可逆控制的两个接触器之间有机械联锁，故不会同时吸合而造成事故。
另:电机有一个启动两个停止按钮﹔只要接通电源，前后照明灯即常亮.电铃在操作人员上车操作前需按一下;闪光灯自带电池，独立工作。
钻车工作原理本钻车的工作原理是先由电力供应系统把动力源接入钻车上的真空电磁起动器，出来进入防爆电动机，电动机连接变速箱，变速箱两个输出轴带动一个单联泵和一个双联泵，把电能转化为液压能。
钻车行走时，由液压马达经减速机驱动履带轮转动。
凿岩时，首先由液压系统驱动车架前后两边的支腿稳定车体，然后操纵钻臂动作选择孔位。
凿周边小孔时，选用小钻机_液压凿岩机，凿中心大孔时，选用大钻机_潜孔钻机，两个钻机可同时进行凿岩作业。
k111凿岩台车操作杆说明
K111凿岩台车是一种用于采矿和建筑行业的重型设备，在使用过程中需要使用操作杆来控制其运动。
本文将详细介绍K111凿岩台车操作杆的使用方法和注意事项。
首先，K111凿岩台车操作杆的主要部分包括手柄、触发器、传感器和连接管道等。
在实际使用中，操作人员需要通过手柄控制台车的移动和旋转，触发器则负责控制台车的凿岩工具的运动。
使用K111凿岩台车操作杆时，需要注意以下几点：
1. 操作前应检查操作杆的连接是否牢固，以确保操作的安全性。
2. 在操作过程中，应根据实际情况调整手柄的角度和触发器的压力，以保持凿岩工具的稳定性。
3. 如果出现异常情况，例如操作杆出现卡顿或无法控制台车的移动，请立即停止使用，并及时进行维修和更换。
4. 操作人员应接受专业培训，掌握正确的操作方法和注意事项，以避免意外事故的发生。
总之，K111凿岩台车操作杆是K111凿岩台车的重要组成部分，正确使用和保养操作杆能够提高设备的效率和安全性。
Simba 1354采矿凿岩台车，适宜在中小尺寸的巷道作业。
台车配备顶锤式液压凿岩机，可以钻凿直径51–89(102) mm 的中深孔。
通用的定位配置适用于不同采矿方法的生产钻孔。
技术性能››岩机OP 1800系列双减震缓冲系统可有效吸收反冲能量，保持钻头与孔底岩石的持续有效接触，提高钻孔速率压力油膜保护和润滑的接触界面延长维护间隔时间适应既定孔径的钎尾››钻进单元自动换杆系统双级液压油缸推进梁安装在推进梁上的前后顶尖可用于开孔时导向及接卸杆时夹紧用的卡钎››定位单元俯仰、旋转、摆臂及平移滑台准确平滑的定位适用于矿山条件的坚固结构•••••••••••››控制系统EDS 电气直控系统防卡钻系统››底盘四轮驱动铰接式矿用底盘，适用于中小尺寸的巷道››其他配置手推车式操作台FOPS 防落石安全防护顶棚电缆卷盘安装在三脚架上的工作灯•••••••Atlas Copco 采矿凿岩台车Simba 1354顶锤式采矿凿岩台车技术规范RHS 17自动换杆器，自动接杆 ………………………………17+1根宜用1.2m 、1.5m 或1.8米长度的钻杆宜用R32、T38或T45的快速钻杆宜用TDS56或TDS64导向钻管自动接杆钻深可达32m推进延伸补偿行程 (1.2m 钻杆) ……………………………900mm 推进延伸补偿行程 (1.5m 或1.8m 钻杆) ………………………1200mm BHR 60–2回转装置：回转角度360°BHT 15型滑台，最大平行孔间距：1.5mBHP 15型摆臂，可实现1.5m 帮壁的平行孔定位，和增加上向和下向孔1.5m 的平行定位进而达到3m 的平行定位（摆臂+滑台）推进梁后顶尖 ……………………………………………BSJ 8-200推进梁前顶尖 ……………………………………………BSJ 8-115推进梁倾斜角度 ……………………………………前倾20˚ 后仰65˚EDS 电气直控系统基本功能包括半自动钻孔及防卡钻功能液压泵：用于冲击液压泵：用于回转、定位、推进油泵卸载启动系统最大压力 …………………………………………………230bar 液压油箱最大容量 ……………………………………………160 L 低油位报警及自动停机油箱上装有油温表电动加油泵回油过滤 ………………………………………………………16μm 液压油过滤器阻塞报警器液压油不锈钢水冷却器矿物基液压油•••••••••••••••••••••••••••技术规格总装机功率 ……………………………………………………70kW 主电机功率 ……………………………………………………55kW 电压 ………………………………………………………380-1000 V 频率 …………………………………………………………50-60 Hz 启动方式 …………星型/三角形 (380 - 690 V)， 1000 V 直接启动电机热过载保护主电箱面板上配有冲击计时表主电箱内配有数字式电压/电流表相序指示器漏电指示器电瓶充电器变压器容量 ………………………………………………………4kVA 电缆卷盘电缆卷盘限位开关装在三角架上的工作照明灯 …………………………2x200 W, 24 V凿岩机润滑供气空压机 ………………………………………………Atlas Copco LE7在转速5400 rpm 压力7bar 时的排风量 ………………………12 L/s 风压表风压/风量可调外接气的吹孔装置电动增压水泵在10bar 增压压力下最大流量 ……………………………… 100L/min 最小进口水压 ……………………………………………………2 bar 水压表水流表Deutz D914 L04，四缸四冲程预燃式柴油发动机，满足EP A III/COM III(Tier 3/Stage • IIIA) 标准功率 (转速为2300 rpm 时) ……………………………………55kW 扭矩 (转速为1550 rpm 时) ……………………………………230Nm 固定式座椅，配有安全带铰接转向 …………………………………………………±41˚ 转角四轮驱动FOPS 防落石认证顶棚液压助力转向系统液力变矩器 ………………………………………………Clark 12000前桥 ………………………………………………………DANA 176 后桥 ………………………………………DANA 176，±8˚摆动角前桥防滑自锁差速器轮胎 ………………………………………………………12.00xR20接近角和离去角 …………………………………………………15˚ 可展开式液压前支腿 ……………………………………………2个液压后支腿 ………………………………………………………2个行车制动：两条独立的回路 (液压实施，全封闭湿式多盘制动器)紧急和泊车制动 ……………………SAHR (弹簧制动，液压释放)燃油箱容积 ………………………………………………………60 L 电气系统电压 …………………………………………………… 24V 蓄电池 ………………………………………………………2 x 70Ah 行走照明灯 …………………………………………………8 x 70W 刹车灯通往操作平台的照明阶梯集中润滑系统灭火器水平仪最大爬坡能力 ……………………………………………………1∶4行走速度 (平地/1∶8坡道) …………………………………>10/>4km/h 喇叭，警示灯及倒车报警器•••••••••••••••••••••••••••••••••••••••••••••••••••••••• Simba1354Simba1354可选件设备尺寸侧视图25545º7507502380243019501500200045º945115070018452260318023011500155523048763 with BMH 216 (B)20º65º1500380o3000 (PH)1500(P H )750750489052207440R2970(RD )R 2790 (PH )覆盖范围前视图RD —环形炮孔组钻进PH—平行炮孔组钻进本文图片所示设备可能配有选装部件。
2007-06-01应用山特维克DL330-5是一种单臂电动液压深孔凿岩台车，广泛应于地下矿山中小规模的凿岩作业。
这台凿岩设备既可以凿上向平行孔也可以凿下向平行孔，最大孔深23m，固定车身钻臂可以旋转宽度可达5.5m。
钻臂360°旋转，可以覆盖全部平行凿岩区域。
大倾角前后倾斜使钻臂自由伸缩可以适应各种不同的凿岩条件。
钻臂的长度大，更能够在不安全或者狭窄的地方凿岩。
台车的设计旨在保证良好的可见度和平衡性。
这种设计和强功率的四轮驱动铰接式车身能保证在狭窄的矿堆中快速又平稳的行驶。
带有优良钎杆的高性能凿岩系统使得凿岩成本降低，可靠度提升。
操作环境和附加自动功能使得操作员集中于安全，快速和精确的凿岩。
新设计的车架更能达到日常服务的要求。
主要参数车架 1 x TC 5安全遮板 1 x FOPS / ROPS 冲击器 1 x HLX5馈送 1 x LHF 2000-5钻杆处理器 (可选) 1 x ERHC 12钻臂 1 x B 26 LC Control 系统 1 x THC 560 LH 动动力组 1 x HP 560 (55 kW)柄润滑装置 1 x KVL 10-1空气压缩机 1 x CT 10水压 1 x WBP 2主开关 1 x MSE 10电缆卷筒 1 x TCR 1长度9 550 mm宽度 1 900 mm高度 2 100 / 3 100mm质量（无可选设备）14 600 kg行走速度–水平12 km/h- 14% = 1:7 = 8° 5 km/h爬坡角28 % = 1:3.5 = 15°噪音分贝 (EN791) Free field condition - 操作平台LpA = 102 dB- 排气 LwA=124 dB容量MF rods R32 12+1 MF rods T38 11+1 MF rods T4510+1整体规格单位mmHLX5 凿岩机重量 210 kg 长度 955 mm 侧高87 mm 气压功率15 kW 最大工作风压-冲击 190 bar- 旋转175 bar 最大扭矩 (125 ccm 马达) 625 Nm 孔径51 - 64 mm 柄适配器 R32 / T38 / T45冲击水压10 - 20 barLHF 2000-5 FEED扩展杆 Round 32 / 39 / 46输送力20 kNB 26 LC 钻臂类型多方向平行孔 质量 (包括水管) 1 900 kg 旋转角度360° 钻臂伸缩长度 1 200 mm 伸缩长度1 200 mmTHC 560 LH 控制系统功率控制全功率可调整开孔功率可调整 旋转控制旋转速度可调整可反向旋转 自动功能缠辊馈送控制冲击防卡钻 冲水钻臂控制全比例HP 560 电力组电动马达1 x 55 kW (75 hp)3象马达ERHC 12 杆传送泵类型- 气动, 馈送& 横栏轴向柱塞泵1 x 130 l/min 可变排量--转动 1 x 60 l/min 齿轮泵 过滤 - 油压 1 x 20 micron-回转 1 x 10 micron 水箱水箱容量 180 L 油管 电泵台车规格32015°3260555040°单位： mmTC 5 车架柴油发动机 Deutz BF4L 2011, 55 kW (74hp)- 排气 催化剂 变速器 静水压, 自动 变速箱 低输出轴变速器Clark-Hurth 轮轴, 前 & 后 凯斯纽荷兰全球公司, D45 - 振动 后轴, 2 x 10° - 轮胎 12.00 - 20 PR 20 转向 转向坐标系, 2 x 40° 制动 - 服务 全液压制动 - 紧急情况 & 停车 灌入液压油 - 手动 两旁多片盘式制动器 稳定装置 2 液压支架, 前2 立式千斤顶, 后安全挡篷 水压, 防冒落碎石 - 降低高度 1 000 mm 油箱 80 liters 水箱 55 liters气循环空气压缩机 C.T . 10, 螺丝类型- 容量 1000 l/min at 7 bar 电动马达 7.5 kW (10 hp) 润滑装置 1 x KVL 10-1 - 耗气量 250-350 l/min - 耗油量 180-250 g/h -矿用空气过滤器 IP5水循环水泵类型 1 x WBP 2 (4 kW)- 容量100 l/min (12 bar)With 2 bar 入口压力- 入口压力 2 - 7 bar (抽水时) 入口压力控制阀 1 x WP 70 油冷却器 OW 30, 防水逆流 -冷却能力 30 k W电力系统总功率 70 kW 主开关 MSE 10 标准电压 380...690 V / 50 or 60 Hz 电压波动 Max ±10 % 起动方法 直接起动 电缆盘 1 x TCR 1- 容量 (橡胶电缆) 200 m - 33 mm O.D 照明 - 工作灯 (24 VDC) 2 x 35 W HID, 前2 x 70 W, 后- 行走灯 (24 VDC) 2 x 70 W, 前2 x 70 W,后定位灯 2 x 激光灯覆盖范围A1200顶5480B45001200侧面单位： mm可选设备 凿岩系统 电力系统 车架其他可选设备。
说明1 序言本手册提供关于YZC-140型全液压地下凿岩钻车安全操作说明书。
本手册中的所有内容在上机操作前必须认真学习并完全理解。
注：本手册中不论何时提到的前、后、左、右，均是假定操作者从设备的后面（发动机一端）朝前看。
左和右不参照操作者的坐姿，而参照设备的左和右。
包括在这些章节中的有关说明在工作期间务必遵守。
设备未按要求保养设备前不能操作设备，工作过程中的故障要立即通知专业人员修复。
注：每位操作工在独立上机前，必须接受正规的培训。
警告：操作工有义务保证设备处干良好的工作状态。
每台设备起动前，即使已投入使用中的设备，也要按起动前检查项目逐项完成。
设备发生事故由操作者负责。
1.1 推荐的工作范围和工作条件该凿岩钻车设计用于隧道掘进、巷道掘进及采矿等工作。
·适于井下作业·环境温度在O-40°C·其它特殊要求，请咨询山东金岭矿业股份有限公司机械制造厂工程部 1.1.1警告操作工及有关人员在下列情形下，设备不能使用 ·操作工未经严格培训 ·无操作证人员·工作现场撬锚不彻底（顶板有浮石） ·巷道存有有毒气体， ·现场通风不好·安全设施存在隐患 1.1.2该设备严禁载人2 技术参数2.1 行走机构 2.1.1 发动机型号： Deutz F4l912W结构： 4冲程，涡流燃烧室（柴油） 气缸数： 4排量： 3770cm 3输出功率：38Kw,2300rpm冷却方式：风冷尾气净化装置：用户自选机油底壳容量： 12.5L机油型号： API牌 CC/SE或CC/SF级旋转方向（面对飞轮）逆时针2.1.2 传动装置静液压—机械传动：静液压传动型式，由一台行走液压泵驱动一台安装在减速箱上的液压马达，驱动力再通过传动轴传递到驱动桥上组成。
2.1.3 制动工作制动：完全依靠液压传动实施。
安全/停车制动：弹簧实施制动，压力油释放解除；四套多盘式制动器分别作用在四个轮边。
CMJ17HTS-D（双动力）CMJ17(单动力)11m21414mm2140×2400－3500×41001400×1900－3500×4100mm7700×1400×23507000×1060/1130×1865mm mm 21401930kg 80005300mm φ43φ43mm MPa冲击能J 冲击频率Hz 工作压力MPa 工作流量L/min 蓄能器充氮压力MPa额定转矩N·m 额定转速r/min 工作压力MPa 工作流量L/min冲击能J 冲击频率Hz 工作压力MPa 工作流量L/min整 机 性 能钻 （凿）孔 机 械履带式单臂凿岩台车单位基本性能参数参数值CMJ17 单臂硬岩全液压掘进钻车主要适用于煤矿、金属矿山、有色金属、水电、铁路、公路等部门的巷道、隧道、涵洞的掘进工程。
该钻车可用于4.2-10.2m2的小断面巷道中作业，可大幅度改善工作环境，提高施工效率和施工质量。
HYD200凿岩机HC25凿岩机适应钎具规格钻孔深度冲洗水压力适应钎具类型特征CMJ17HT-D 机重钻臂数量适应巷道断面工作范围（宽*高）运行状态尺寸（长*宽*高）钻孔直径运行状态最小转弯半径工作状态稳车方式冲击机构回转机构冲击机构工作状态稳车工作宽度15≤451506514－1640－65冲击回转式200≥3314－16≤4562202006000支腿稳车B25×247521000.4－1.2B25钎杆，φ43钎头蓄能器充氮压力MPa 额定转矩N·m 额定转速r/min 工作压力MPa 工作流量L/min MPa mm mm kgmm mm Nmm/min mm/min MPa L/min mm mm °°°MPa L/minkm/h °mm MPa L/min MPa L/min 额定功率kW 额定电压V 额定电流A 额定转速r/min孔 机 械行 走 机 构压 泵爬坡能力工作压力工作流量电动机行走机构特征履带板宽度工作压力工作流量推进器俯仰角度臂身回转驱动方式臂身回转角度臂身水平提升角度工作压力工作流量行走方式驱动机构类型行走速度推进行程推进力 钻 臂推进速度空载返回速度工作压力工作流量类型特征钻臂伸缩推进补偿行程冲洗水压力推 进 器边心距外形尺寸（长*宽*机重类型特征推进方式总长度回转机构20602020037380／66069.9/40.4148017.515履带行走液压马达、减速机0－325％（约14°）液压马达驱动35015回转式无1500俯105 仰15液压马达±18055导轨式油缸-钢丝绳3750210070004000280001218014300.4－1.280800×300×2001153.5320类型额定压力MPa 排量mL/r 类型额定压力MPa 排量mL/r L型号4TNV98T 功率kW 53.1转速r/min 2400油耗g/kw h 257柴油箱容积L37工作压力MPa 工作流量m 3/h水泵类型额定压力MPa 额定流量L/min 工作压力MPa 工作流量m 3/h压缩机类型排气压力MPa 排气量mL/r 容量m 尺寸（直径*宽度）mm 转速r/min主管工程师日期液压油箱容积柴油机液 压 泵 站辅 助 工 作 装 置供水装置 供气装置电缆卷筒（选配）油泵油马达400X760手动4033≤0.82DHB-20550.8250立式多级离心泵1.12890BM-C8016802300.8－1.22轴向柱塞负荷传感变量泵CMJ2-17HTS （双动力）CMJ2-17（单动力）CMJ2-30（单动力）m 2271730mm 2800×2800－5700×52002000×2000－5000×35003000×3000—6000×5000mm 9750*1650*23708400*1160*18508400*1320*2150mm 690060006500mm kg 1310086009800mm φ43φ43φ43mm 300031003100MPa0.8－1.2B28钎杆，φ43钎头dB 冲击能J 冲击频率Hz 工作压力MPa 工作流量L/min 蓄能器充氮压力MPa 额定转矩N·m 额定转速r/min 工作压力MPa 工作流量L/min mm mm kgHC25凿岩机HYD200凿岩机冲击机构边心距钻 （凿）孔 机 械外形尺寸（长×宽×CMJ2-17履带式全液压掘进钻车主要适用于冶金、金属矿山、煤矿等矿山及水电、铁路、公路等部门的巷道、隧道、涵洞的掘进工程。

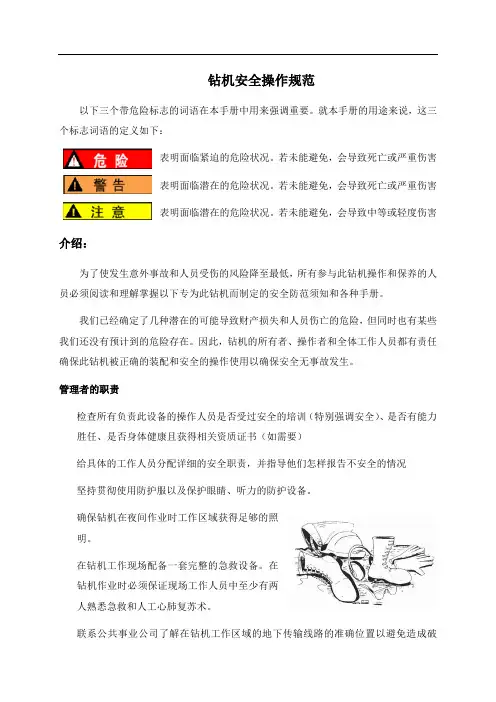

钻机安全操作规范以下三个带危险标志的词语在本手册中用来强调重要。
就本手册的用途来说，这三个标志词语的定义如下：表明面临紧迫的危险状况。
若未能避免，会导致死亡或严重伤害表明面临潜在的危险状况。
若未能避免，会导致死亡或严重伤害表明面临潜在的危险状况。
若未能避免，会导致中等或轻度伤害介绍：为了使发生意外事故和人员受伤的风险降至最低，所有参与此钻机操作和保养的人员必须阅读和理解掌握以下专为此钻机而制定的安全防范须知和各种手册。
我们已经确定了几种潜在的可能导致财产损失和人员伤亡的危险，但同时也有某些我们还没有预计到的危险存在。
因此，钻机的所有者、操作者和全体工作人员都有责任确保此钻机被正确的装配和安全的操作使用以确保安全无事故发生。
管理者的职责检查所有负责此设备的操作人员是否受过安全的培训（特别强调安全）、是否有能力胜任、是否身体健康且获得相关资质证书（如需要）给具体的工作人员分配详细的安全职责，并指导他们怎样报告不安全的情况坚持贯彻使用防护服以及保护眼睛、听力的防护设备。
确保钻机在夜间作业时工作区域获得足够的照明。
在钻机工作现场配备一套完整的急救设备。
在钻机作业时必须保证现场工作人员中至少有两人熟悉急救和人工心肺复苏术。
联系公共事业公司了解在钻机工作区域的地下传输线路的准确位置以避免造成破坏。
操作者的职责安全必须始终是操作人员所关心的头等大事。
如果有不安全的情况存在，操作者必须拒绝操作钻机作业。
钻机操作者有责任确保钻机被正确的装配、安全的作业，且现场条件符合安全操作的要求：操作者在作业前必须确保所有的紧急停止开关、“操作帮助”和“报警信号”都可以正常使用。
操作者必须时刻保持警觉性、身体健康，并且不受毒品、酒精和药物的影响，因为这些会削弱视力、听力及神经反应速度操作者除非已经受过适当的培训并阅读过此手册，否则不应尝试启动、操作或维修保养此钻机。
操作者在发现钻机的任何一个控制系统贴有“锁定”或者其他同义的标签时不能操作此设备。
说明1 序言本手册提供关于YZC-140型全液压地下凿岩钻车安全操作说明书。
本手册中的所有内容在上机操作前必须认真学习并完全理解。
注：本手册中不论何时提到的前、后、左、右，均是假定操作者从设备的后面（发动机一端）朝前看。
左和右不参照操作者的坐姿，而参照设备的左和右。
包括在这些章节中的有关说明在工作期间务必遵守。
设备未按要求保养设备前不能操作设备，工作过程中的故障要立即通知专业人员修复。
注：每位操作工在独立上机前，必须接受正规的培训。
警告：操作工有义务保证设备处干良好的工作状态。
每台设备起动前，即使已投入使用中的设备，也要按起动前检查项目逐项完成。
设备发生事故由操作者负责。
1.1 推荐的工作范围和工作条件该凿岩钻车设计用于隧道掘进、巷道掘进及采矿等工作。
·适于井下作业CO-40°·环境温度在·其它特殊要求，请咨询山东金岭矿业股份有限公司机械制造厂工程部警告操作工及有关人员在下列情形下，设备不能使用1.1.1 ·操作工未经严格培训·无操作证人员·工作现场撬锚不彻底（顶板有浮石）·巷道存有有毒气体，·现场通风不好·安全设施存在隐患 1.1.2该设备严禁载人 2 技术参数行走机构2.1发动机2.1.1Deutz F4l912W型号：4冲程，涡流燃烧室（柴油）结构：4气缸数：3 3770cm排量：38Kw,2300rpm输出功率：1冷却方式：风冷尾气净化装置：用户自选机油底壳容量： 12.5L机油型号： API牌 CC/SE或CC/SF级旋转方向（面对飞轮）逆时针2.1.2 传动装置静液压—机械传动：静液压传动型式，由一台行走液压泵驱动一台安装在减速箱上的液压马达，驱动力再通过传动轴传递到驱动桥上组成。
2.1.3 制动工作制动：完全依靠液压传动实施。
安全/停车制动：弹簧实施制动，压力油释放解除；四套多盘式制动器分别作用在四个轮边。
2.1.4 液压部件行走泵：轴向变量柱塞泵，排量：0～75ml/r辅助泵：齿轮泵排量：16.6ml/r2.1.5 电气系统（柴油机）电压： 24V电瓶： 2*12V启动马达： 24V发电机: 35Amp2.2 钻臂型号： ZB26伸缩长度： 1200mm重量： 1900kg旋转马达转角： 360°大臂仰俯：向上45°；向下18°大臂摆动：外摆31°；内摆26°推进梁座仰俯：向上50°；向下25°推进梁座摆动：左右50°推进梁座锚杆缸角度： 3～90°2/3推进器型号： TJ2514推进器长度 5880mm行程 3910mm钻杆长度 4305重量 480最大推进力 12kN2.4 液压凿岩机型号： HYD300旋转机构：2液压马达：流量： 40 —70l/min, 根据使用要求压力：正常工作压力为70～150bar转速： 0～220rpm 可调冲击机构：流量（180bar时）: 55—65 l/min工作压力： 160～190bar工作频率： 30～50Hz冲击功： 250—300 J高压蓄能器压力： 55bar低压蓄能器压力： 4bar冲洗机构：水流量：≥1500L/min— 812bar 水压力： 2.5 液压泵站45kw电机功率： 1470t/min 50Hz 转速：三联径向柱塞泵主油泵：冲击系统分泵流量： 53 l/min钻臂和推进器系统分泵53 l/min凿岩机旋转系统分泵 53 l/min供风润滑系统2.6双缸活塞式（V型）空压机：5.5kw电机： 1470rpm 50Hz 转速：780 l/min供风量：标准为7bar ,风压：最高可达10bar10bar 安全溢流阀： 4L机油底壳容量：同发动机用油API CC/SE或CC/SF机油型号：级钎尾润滑装置：脉冲式柱塞泵供油150 l/min 风耗量： 35g/h油耗量：供水系统2.7水泵：12 多级离心叶轮泵（级）4kw电机： 900rpm 50Hz 转速：17bar 最大调至: 压力电气系统（主电机）2.8380V电压：3频率： 50Hz输入功率：最大61kw主电机功率： 45kw2.9 其它技术参数轮胎型号： 9.00-16压力： 8 bar设备总重量： 9100kg设备宽度： 1.60m设备长度：全车长9.575～10.165m；2.00; 安全棚落下高度为车体高度：2.75m升起高度为7km/h : 行走速度平路可达180mm离地最小间隙： 12最大可达°爬坡能力：62 l 柴油箱容积： 190 l液压油箱容积：45673安全警告标志下列所述的安全警告标志未能详尽罗列，设备有关人员必须严格遵守本国家及本企业的有关安全规定。
注：操作工必须严格遵守当地的法律法规。
8910111213注意：关闭总开关并没有关闭电缆卷筒及电缆至设备间的电源，所以电缆仍然带电。
严禁手摸带电的电缆。
注意：当电机在工作中不能关闭总开关，关闭总开关前要先将各电机停电。
144 防火保持设备清洁，特别是燃油、润滑油脂、油布及油纸·等要远离火源。
定期清洗设备。
·做好对灭火器或灭火装置的日常检查工作以确保其完好·状态油箱加油时应在通风良好的地方·电瓶充电装置必须位于通风良好的地方。
·注：以上操作中严禁吸烟。
155 新设备检查和组装5/1组装如果设备系份提交货，请注意以下几点：组装现场必须有适当的装备，清洁的场地、良好的照明、起重设备等。
·检查所有零部件是否到齐。
·正确紧固各螺栓和连接件。
·连接液压油管时检查是否清洁，以免杂质进入系统中。
·5/2外观检查注：设备开动前先拆除中间铰接处的锁杆。
检查运输过程中可能损坏的情况。
·检查轮胎压力状况。
·检查各种油及燃油油位。
·所有润滑点注油。
·注：设备在启动前必须检查所有电器保护装置。
凿岩机蓄能器充氮气。
16B 行走1 日常检查项目1/1 总体检查注：不论何时行走操作前要按下列说明检查。
外观检查·检查螺栓紧固情况及各件连接情况。
·检查中间铰接轴及各油缸是否完好。
·检查安全保护装置是否坚固完好。
·检查轮胎磨损情况，有否开裂等缺陷。
·检查四个轮胎的压力情况，轮胎压力要达到8bar(116 PSI）。
·检查轮锢螺母是否松动，应达到规定扭矩。
·检查轮胎挡圈和锁圈与轮锢配合情况。
·检查转向油缸销轴情况（见下图）如转向油缸销轴安装是A 型，检查：--压盘与筋板的连接情况。
--螺栓是否松动。
如转向油缸销轴安装是B 型，检查：螺栓的松紧度。
171/1/1 空气滤清器·清洗预滤器。
·正常情况下滤清器堵塞指示器应指在绿区·当指示器指在红区时，需更换滤芯。
·检查滤清器至发动机进气胶管有无破裂及夹箍有无损坏。
l/1/2 液压油箱油位液压油总量应保证在（玻璃）油位指示器的上下刻度之间。
注：加油时要使用手油泵以确保液压油在进入油箱前得以过滤。
从下刻度至上刻度之间的油量为60 l 。
1/1/3 柴油机机油油位应位于油尺的最低和最高刻度之间。
l/1/4 燃油（柴油）检查柴油油位。
检查油路有无破裂和泄漏。
注：加注燃油时设备要在通风良好的地方。
18l/1/5 空压机检查润滑油油位：·拧开加油螺堵，·油底壳的机油能溢出。
l/1/6 水泵该凿岩台车安装了免维护的离心式水泵。
19202/2 紧急制动制动控制阀的红色按钮要在“制动位”需要制动时，按下红色按钮。
注：牢记该制动阀的控制位置以便在紧急情况下能有效快速的实施制动。
该设备具有安全制动的特点，即当制动系统的压力骤降便会自动实施制动。
鉴于车辆会突然停车，所以操作者必须保持正确的坐姿并全神贯注驾驶车辆。
车在行走过程中严禁载人或站立驾驶。
21222/4 起动步骤·合上总开关。
·将“行走、凿岩选择开关”左旋至“行走”位置。
·合上钥匙开关。
此时，下列报警指示灯将红光闪亮。
·不充电报警指示·发动机机油压力低报警指示（以上情况说明发动机未起动，正常情况下起动后灯灭）注：确认行走控制阀的控制手柄置于空档（中位）。
·确认各控制阀的控制手柄应置于中位，如转向控制阀、电缆卷协制空制阀、支腿控制阀、安全棚控制阀等。
·向上扳动加速杆至发动机怠速位置。
注：起步前，要确认车辆的危险区域内无闲杂人员。
起动和起步前，鸣喇叭示意周围人员。
·（当环境温度较低时）旋转发动机起动开关旋钮至半幅（进行预热）。
·直至预热指示器变红，然后继续旋转控制旋钮起动柴油机。
23242/7 行走前控制加速控制手柄使发动机全速运转，安装在驾驶室操作台上的0～25bar压力表（该表系行走泵的补油压力）显示压力不低于15bar.2/7/1 紧急/停车制动试验在行车前，要确认紧急/停车制动处于完好工作状态（弹簧制动，液压松闸）。
行走泵（中的补油泵）提供的油压释放制动（松闸）；回油后弹簧实施制动。
试验方法：·按下制动控制阀的红色按钮实施制动，·再慢慢地操纵行走控制手柄（前进或后退）直到发动机转速随之降低。
如车辆在此过程中能保持不动，则说明制动性能良好。
如车辆移动，设备不能使用并应立即通知维修制动系统。
2/7/2 电缆、风、水管·要将电缆、风、水管等管路规整好。
注：每次启用设备前的安全试验完成后方可行车。
2/8 车辆开始行走打开行车灯252/8/1 行车a、行走控制手柄手柄控制车行方向及车速的操纵幅度见下图所示。
注：柴油机的转速不能控制车行速度而要总保持在高速运转下。
车行速度取决于控制手柄操作的幅度。
如需快速前进，将手柄从中位前推至最大位置。
如需快速后退，将手柄从中位后拉至最大位置。
b、动态制动（行走过程中的制动）行进中如因各种原因需临时停车制动时，依靠静液压传动来实现。
将控制手柄置于中位即可很轻松地将车停在平路或斜坡上。
c 、停车为安全停车要选择无闲杂人员并不妨碍其它车辆通行的位置，·将车开往停车地点。
·实施紧急／停车制动。
·先后将前支腿、后支腿放下，车轮离地问隙不超过洷?氨?尲）。
·柴油机怠速运转几分钟以使各主要部件逐渐冷却。
·按压熄火按钮，发动机熄火。
·断开电瓶总开关。
注：当发动机运转时，不能离车。
262/8/2 转向转向控制阀控制车的转向前推控制手柄-车辆右转弯；后拉控制手柄-车辆左转弯。
