循环水流程图

冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。

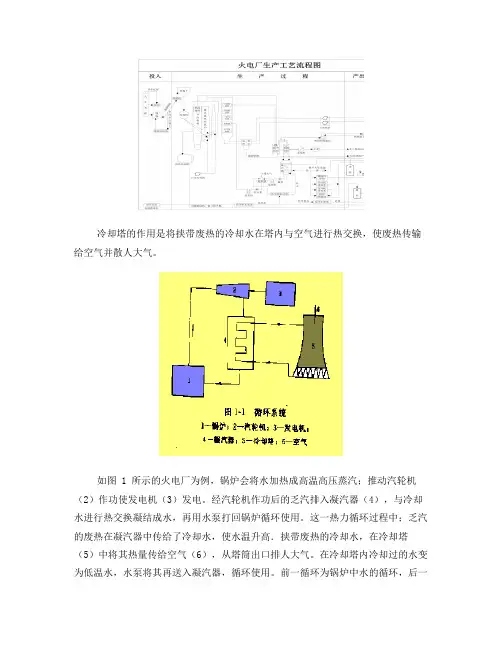

如图 1 所示的火电厂为例，锅炉会将水加热成高温高压蒸汽；推动汽轮机（2）作功使发电机（3）发电。

经汽轮机作功后的乏汽排入凝汽器（4），与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。

这一热力循环过程中；乏汽的废热在凝汽器中传给了冷却水，使水温升高．挟带废热的冷却水，在冷却塔（5）中将其热量传给空气（6），从塔筒出口排人大气。

在冷却塔内冷却过的水变为低温水，水泵将其再送入凝汽器，循环使用。

前一循环为锅炉中水的循环，后一循环为冷却水的循环。

冷却塔中水和空气的热交换方式之一是，流过水表面的空气与水直接接触，通过接触传热和蒸发散热，把水中的热量传输给空气。

用这种冷却方式的称为湿式冷却塔（简称湿塔）。

湿塔的热交换效率高，水被冷却的极限温度为空气的湿球温度。

但是，水因蒸发而造成损耗；蒸发又依循环的冷却水含盐度增加，为了稳定水质，必须排掉一部分含盐度较高的水；风吹也会造成水的损失。

这些水的亏损必须有足够的新水持续补充，因此，湿塔需要有补给水的水源。

缺水地区，补充水有困难的情况下；只能采用干式冷却塔（简称干塔或空冷塔）。

干塔中空气与水（也有空气与乏汽）的热交换；是通过由金属管组成的散热器表面传热，将管内的水或乏汽的热量传输给散热器外流动的空气。

干塔的热交换效率比湿塔低，冷却的极限温度为空气的干球温度。

2．2 蒸发耗损量当冷却回水和空气接触而产生作用，把其水温降时，部分水蒸发会引起冷却回水之损耗，而其损耗量和入塔空气的湿球温度及流量有关，以数学表达式作如下说明：令：进水温度为T1℃，出水温度为T2℃，湿球温度为Tw，则*：R=T1-T2 （℃）------------（1）式中：R：冷却水的温度差，对单位水量即是冷却的热负荷或制冷量Kcal/h对式（1）可推论出水蒸发量的估算公式*：E=（R/600）×100% ------------ （2）式中：E----当温度下降R℃时的蒸发量，以总循环水量的百分比表示%，600-----考虑了各种散热因素之后确定之常数。

循环水1 岗位任务本岗位的目的是向生产装置提供符合要求的循环冷却水，同时为提高化工换热设备的热交换效率和设备的使用寿命，本岗位向外提供的冷却水全部用化学药剂处理过，通过加入阻垢剂、缓蚀剂、杀菌剂及通氯等来保证循环水冷却水质稳定。

2 生产原理2.1 循环水工艺原理循环冷却水是化工生产的一个组成部份，由于水的重复使用，水中盐类浓散失，空气中灰尘进入循环水中导致微生物大量繁殖，引起换热设备产缩，CO2生结垢、腐蚀和粘泥，最终导致换热效率下降或者酿成事故，为了控制沉积、腐蚀和微生物给设备、管路带来的危害，本岗位循环冷却水，用化学药剂来处理，通过加阻垢剂、缓蚀剂以及通氯来保证水质的稳定，提高了化工换热装置的热交换效率和设备的使用寿命。

2.2 无阀滤池原理正常运行时，混水从1配水槽经2进水管，进入过滤系统，经过6滤料层的过滤，7配水系统8集水区，通过9连通管，到达滤池上部，从11出水管进入循环水池。

反冲洗时的工作情况：滤池运行中，滤层阻力逐渐增加，虹吸上升管3中的水位相应逐渐升高。

当水位达到虹吸辅助管12管口时，水自该管中落下，并通过抽气管13不断将虹吸下降管14中的空气带走，使虹吸管中形成真空。

当虹吸上升管中的水越过虹吸管顶端与虹吸下降管中上升的水柱相汇时，两股水流汇成一股，冲出虹吸下降管管口，把虹吸管中残存的空气全部带走，形成连续的虹吸流。

这时，水箱中的水自下而上对滤料进行反冲洗。

在冲洗过程中，水箱内水位逐渐下降。

当水位下降到虹吸破坏斗16时，虹吸破坏管17把小斗中的水吸完。

管口与大气相通，虹吸破坏，冲洗结束，过滤重新开始。

2.3 循环水冷却原理在通常大气压情况下，湿空气中的水蒸气普通处于不饱和状态，其水蒸气的分压较低，当进塔热水下淋过程中，热水表面与周围空气之间存在着湿度差和温度差，热水表面的水份子于是不断地汽化为水蒸气，在此过程中，将从热水中吸收热量，达到冷却效果。

2.4 水泵工作原理在开启泵之前，先将泵壳和吸水管路充满液体，开启后，水泵的叶轮转动产生离心力，由于离心力的作用，液体从叶轮进口流向出口的过程中，其速度能和压力能都得到增加，被叶轮排出的液体经过压出室，大部份速度能转换成压力能，然后沿排出管路输送出去，这时叶轮进口则因液体的排出而形成低压或者真空，吸水池中的液体在大气压的作用下，经吸水管路流入叶轮进口，于是，旋转的叶轮就这样连续不断地吸入和排出液体。

火电厂用水流程图火力发电厂用水流程图部分蒸汽供应给工业和住宅供热机组，以补充水和淡化水箱以去除化学水。

凝汽器除氧器锅炉产生蒸汽，将汽轮机动力城的化学废水推至脱硫工艺水箱补充水。

市政脱硫工艺水箱补充水并蒸发脱硫吸收塔。

进行湿法脱硫以蒸发浓缩的循环水。

浓缩循环水供应至脱硫工艺水箱，以补充水并对废水进行脱硫。

循环水在贮灰器中搅拌(排放)以冷却冷凝器循环水。

回水+火力发电厂用水工艺描述火力发电厂用水主要分为三部分:第一部分是机组热力系统用水:原水→化水生产，脱盐水由水处理设备生产(产生约10%的浓水)。

排放至脱硫系统再利用)→通过除盐泵输送至汽轮机凝汽器作为热力系统的补水→与凝结水混合后通过凝结泵输送至除氧器→通过加热输送至锅炉除氧→加热至锅炉蒸汽驱动汽轮机做功发电→部分蒸汽被凝汽器循环水冷却并冷凝成凝结水形成连续循环，另一部分蒸汽用于工业或民用供热，蒸汽不回收的第二部分是循环水系统水:原水→直接供给冷却塔水池→水通过循环泵送至冷凝器冷却蒸汽→冷却水返回冷却塔水池形成连续循环随着原水循环次数的增加，冷却水会自然蒸发浓缩，水质会逐渐恶化。

为了保证水质，部分浓水(约占原水总量的5%)需要排入脱硫系统进行回用。

的第三部分为湿法脱硫系统用水:10%的浓水来自化学水生产和循环水，浓水来自脱硫工艺水箱至脱硫制浆系统，与石灰石粉混合制成脱硫浆液，输送至脱硫吸收塔与烟气反应，吸收烟气中的二氧化硫，热烟气携带大部分水从烟囱排出，石膏携带一小部分水至石膏脱水系统。

脱水后会产生少量废水(约占全厂原水消耗量的5%),部分机组会利用这部分废水作为干灰搅拌加湿水，实现废水零排放有些机组不能充分利用废水，少量废水经处理后排放。

目前，公司正在进行废水零排放改造，目标是在XXXX之前通过实施脱硫废水闪蒸等处理方法实现废水零排放。

游泳池循环水处理系统的工艺流程游泳池循环水处理系统的匸艺流程：自来水做为补给水进入平衡水箱，在平衡水箱中加药剂去除水中的藻类、菌 类，出水经毛发过滤器循环水泵。

游泳池水通过池底最低点主排水器，进入自身带有毛发聚集器的循环水泵，III 水泵打入除砂器。

在此之前，由加药装置将絮凝药剂投加到水泵的吸水口，使之通 过水泵叶轮搅拌与水混合均匀，利于过滤处理效果。

待水经过过滤器、板式换热器 后，向管路中投加消毒剂，直接向泳池进行布水。

其流程图如下：游泳池打瞧砂甜 换器」 平衡 水箱・ * 自来7K二氧化氯、臭氧等。

毛发辻 环水隸注:表中根据不同类型游泳池的循环流量是计算确定所成套设备。

（如扬程大于32 X,可按实际需要另行选泵）;2、水泵选择已考虑反冲洗强度8-10升/秒平方米，反洗时可短时间停止过滤，不需另设反冲洗泵（表内没有考虑用泵，由设计定）；3、I为公共游泳池;II为比赛池；III为跳水池；游泳池水处理系统一、引言随着人们生活水平的不断提高，游泳池作为一种水上娱乐健身设施，越来越多地走进人们的日常生3活。
