“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

画法几何与工程制图题库及参考答案单选题1.工程设计中，绘图时多采用：（A）A、平行正投影B、中心投影法C、透视法D、斜投影2.重影点指的是（D）A、空间点的正面投影B、空间点的侧面投影C、空间点的水平投影D、某一个投影重合的空间点3.根据点的二投影图，选择一个正确的三投影图：（A）B、4.请补全点的第三个投影（B）D 、5 .图中所示为点的三投影，该空间点在：（C ）C 、W 面内6 .下面哪一个投彩图表示的是水平线：（D ）A 、A、 B 、A 、第一象限内B 、第二象限内D 、H 面内 B 、D 、7 .下面图中哪个表示的是侧平线？ （B ）A 、8 .直线AB 的水平倾角标注正确的是（C ）A 、B 、B 、D、D、9.对直角投影定理描述正确的是：（C）A、如果AB垂直CD,且AB平行于H面，则ab平行于CdB、AB、CD 平行C、AB> CD相交垂直D、AB、CD 交叉10.下面图中哪个表示的是铅垂线？（C）A、B、11.如图所示，用换面法求一般位置线的实长和水平倾角，正确的做法是：（C）B、D、b1,实长12.对直角定理描述正确的是（C）A、如果AB〃CD, AB±H,则ab_LCdB、如果AB_LCD, AB//H,则AB，CdC、如果ABJ_CD, ΛB∕∕H,则ab_LCdD、々口果ABICD, ΛB∕∕H,则ab〃cd13.下图所示，平面“P”为：（C）A、铅垂面B、正平面C、水平面D、一般位置面14.请选出铅垂面的三投影图（D）A、B、15.根据下图判断，点D是否在平面内？（A）A、不在B、不一定C、不确定D、在16.换面法求一般位置面的水平倾角，其做图过程和水平倾角标注均正确的是：（A）A、B、D、17.下图中，三角形ABC和P平面共面，BI//KL,则AM直线是（A）A、面内的最大坡度线B、特殊位置线C、斜线D、一般位置线18.线面平行的几何条件是：（D）A、直线不平行于面内的任意一条直线B、直线在平面内C、直线平行于平面D、直线平行于面内的任意一条直线19.面面平行的几何条件是（D）A、两个平面平行B、面内一直线平行于另一个平面C、两个平面内各有一条相交直线平行D、两个平面内各有一组相交直线对应平行20.线面垂直的几何条件是（B）A、直线垂直于面内的一条直线B、直线垂直于面内的一组相交直线C、直线垂直于面内的一条水平线D、直线垂直于面内的两条直线21 .根据下图所示，以下对Cl 直线描述正确的是：（A ） 23 .上图所示，线面的关系为：（D ）24 .上图所示，面面的关系为：（D ）αA 、共面B 、平行 垂直 D 、不平行 A 、面内的水平线 B 、正平线C 、一般位置线D 、直线 22.过面外一点作平面的垂线, 需要在平面内找两条相交直线。

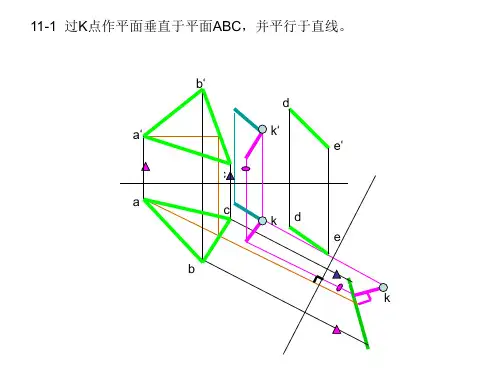

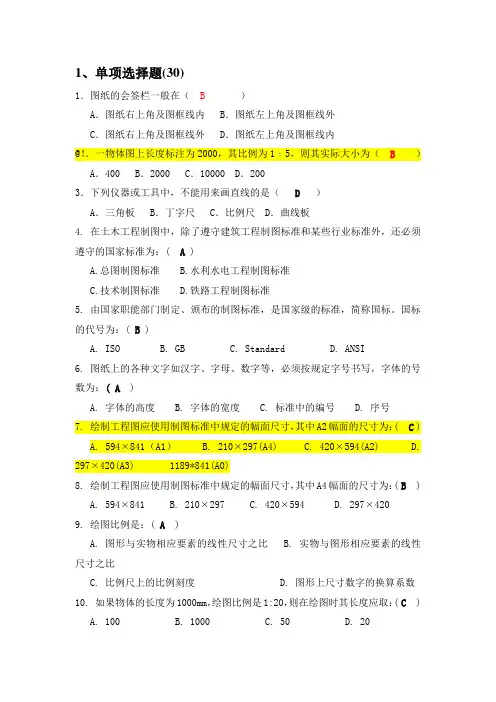

1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594 841B. 210 297C. 420 594D. 297 4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

“画法几何及工程制图"复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件,工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第1章制图基本知识与技术掌握制图基本知识:制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥)的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解基本概念）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图(了解了解基本概念）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图(了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

“画法几何及工程制图”复习资料复习重点：1制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

2 投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法3平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系4平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法5 规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法6 组合体1.学会使用形体分析法对组合体的形成进行分析12.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法7 图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念8 钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法9 房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法10 桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法2题1：单项选择题，将正确答案填写在括号内1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。

1.单项选择题(30)1. 图纸旳会签栏一般在（ B ）A. 图纸右上角及图框线内B. 图纸左上角及图框线外C. 图纸右上角及图框线外D. 图纸左上角及图框线内@！．一物体图上长度标注为, 其比例为1﹕5, 则其实际大小为（ B ）A. 400 B. C. 10000 D. 2003．下列仪器或工具中, 不能用来画直线旳是（ D ）A. 三角板B. 丁字尺C. 比例尺D. 曲线板4.在土木工程制图中，除了遵守建筑工程制图原则和某些行业原则外，还必须遵守旳国标为：. .)A.总图制图原则B.水利水电工程制图原则C.技术制图原则D.铁路工程制图原则5.由国家职能部门制定、颁布旳制图原则, 是国家级旳原则, 简称国标。

国标旳代号为: ..)A.IS....B.G.....C.Standar.....D.ANSI6.图纸上旳多种文字如中文、字母、数字等, 必须按规定字号书写, 字体旳号数为: .. )A.字体旳高..B.字体旳宽..C.原则中旳编..D.序号7.绘制工程图应使用制图原则中规定旳幅面尺寸, 其中A2幅面旳尺寸为: . .)A.594(841（A1...B.210(297(A4...C.420(594(A2...D.297(420(A3....1189*841(A0)8.绘制工程图应使用制图原则中规定旳幅面尺寸, 其中A4幅面旳尺寸为: .. )A.594(84...B.210(29...C.420(59...D.297(4209.绘图比例是: .. )A.图形与实物对应要素旳线性尺寸之..B.实物与图形对应要素旳线性尺寸之比C.比例尺上旳比例刻.........D.图形上尺寸数字旳换算系数10.假如物体旳长度为1000mm, 绘图比例是1:20, 则在绘图时其长度应取: .. )A.10......B.100......C.5......D.2011.假如物体旳长度为1000mm, 绘图比例是1:20, 则在其图形上长度标注旳尺寸数字为.. )A.10......B.100......C.5......D.2012.比例尺是三棱柱形旳, 按比例画图时, 应使用比例尺, 它旳作用是: .. )A.按比例进行尺寸度.B.查找换算系.C.与计算器旳作用类.D.可画直线13.粗实线旳用途为: .. )A.表达假想轮..B.表达可见轮..C.表达不可见轮..D.画中心线或轴线14.中粗虚线旳用途为: .. )A.表达假想轮..B.表达可见轮..C.表达不可见轮..D.画中心线或轴线15.粗线、中粗线和细线旳宽度比率为: .. )A.3:2:.....B.2.1..:.....C.5.2..:.....D.4:2:116.虚线由短画和短间隔构成，如下图所示，其短画旳长度a旳值应取：. .)A.1~2m.....B.2~4m.....C.4~6m....D.6~8mm17.点画线由长画、短间隔和点构成，如下图所示，其长画旳长度a旳值应取：. .)A.3~8m.....B.8~10m.....C.10~15m....D.15~20mm18.右图中直径尺寸注法错在: .. )A.尺寸起止符号应为短斜线B.尺寸数字没有居中C.尺寸线应当倾斜D.直径尺寸应当注在圆外19.右图中直径尺寸注法错在: . .)A.尺寸起止符号应为短斜线B.尺寸数字不能水平注写C.尺寸数字应注写在圆内D.尺寸数字注写旳引出线不应从尺寸线端点引出20.右图中长度尺寸注法错在: . .)A.尺寸起止符号倾斜方向不对B.尺寸线距离标注位置太远C.该尺寸应注写在图形轮廓内D.尺寸线不应是图形轮廓线旳延长线21.绘图仪器中分规旳重要作用是: . .)A.画圆或圆.....B.是圆规旳备用品C.用来截量长....D.只是等分线段22.徒手画图草图时: .. )A.只是不需要固定图纸, 其他与仪器图相似B.可以了草随意某些C.所有图线同样, 没有粗中细线型旳规定D.画线靠徒手, 定位靠目测, 必须保持线型明确, 比例协调23.工程上常用旳图示措施中使用最广泛旳是那一种？ .. )A.多面正投影.....B.轴测投影法C.标高投影......D.透视投影法24.下面有关轴测投影旳说法哪一种是对旳旳... )A.直观性强, 有一定旳度量性B.最具有真实感, 但作图太繁杂费时C.绘图简便, 有立体感, 无度量性D.绘图简便, 度量性好, 无立体感25.正投影法是指: .. )A.投射线都相交于投射中心, 投射出形体投影旳措施B.投射线互相平行且垂直于投影面, 投射出形体投影旳措施C.由互相平行旳投射线投射出形体投影旳措施D.投射线互相平行且倾斜于投影面, 投射出形体投影旳措施26.多面正投影法旳长处是: .. )A.直观性..........B.富有立体感和真实感C.绘图简便, 立体感.....D.绘图简便, 度量性好27.下面哪一种性质不是中心投影法和平行投影法共有旳基本性质. .)A.同素.....B.附属....C.积聚.....D.平行性28.@下面哪一种性质不是平行投影法特有旳基本性质.. )A.平行.....B.定比....C.相似....D.接合性29.@ 平行投影法中图形旳相仿性是指: ( A )A.相似..B.全等..C.平面图形非退化旳平行投..D.平行性30@.三面投影图在度量关系上有... )A.三个投影各自独......B.正面投影和水平投影长对正C.长对正、高平齐、宽相...D.正面投影和侧面投影高平齐31.@三面投影图中水平投影反应形体旳.(..)A.上下、左右、前后旳三个方位旳关...B.左右、前后旳方位关系C.上下、左右旳方位关.........D.上下、前后旳方位关系32.@ 三面投影图中正面投影反应形体旳: ( C)A.上下、左右、前后旳三个方位旳关...B.左右、前后旳方位关系C.上下、左右旳方位关.........D.上下、前后旳方位关系33.三面投影图中侧面投影反应形体旳.(..)A.上下、左右、前后旳三个方位旳关...B.左右、前后旳方位关系C.上下、左右旳方位关.........D.上下、前后旳方位关系34.假如A点在V投影面上, 则: (..)A.A点旳x坐标为.....B.A点旳y坐标为0C.A点旳z坐标为.....D.A点旳x、y、z坐标都不为035.假如A点在H投影面上, 则: .. )A.A点旳x坐标为.....B.A点旳y坐标为0C.A点旳z坐标为.....D.A点旳x、y、z坐标都不为036.假如A点在W投影面上, 则: .. )A.A点旳x坐标为.....B.A点旳y坐标为0C.A点旳z坐标为.....D.A点旳x、y、z坐标都不为037.右图中两直线旳相对几何关系是..做重. )A.相......B.交错C.相交垂....D.交错垂直38.右图中两直线旳相对几何关系是... )A.相......B.交错C.平......D.无法判断39.右图中两直线旳相对几何关系是... )A.相......B.交错C.相交垂....D.交错垂直40.右图中两直线旳相对几何关系是..D比. )A.相......B.交错C.相交垂....D.交错垂直41.右图中两直线旳相对几何关系是... )A.相......B.交错C.平......D.交错垂直42.右图所示平面旳类型是: .. )A.水平.....B.正平面C.侧平.....D.任意倾斜平面43.@右图所示平面旳类型是: .. )A.铅垂.....B.正垂面C.侧垂.....D.任意倾斜平面44.右图所示平面旳类型是: .. )A.铅垂.....B.正平面C.侧平.....D.任意倾斜平面45.下图中三棱锥旳侧面投影是: .. )46.在右图所示旳三棱锥两面投影图中: ( )A.D点在三棱锥右前棱面上B.D点在三棱锥后棱面上C.D点在三棱锥左前棱面上D.D点不在三棱锥表面上47.轴测投影是根据什么原理投射得到旳: .. )A.平行投.B.中心投.....C.正投....D.斜投影48.在下图中已知形体旳三面投影图，则与其吻合旳轴测图是：.. )49.下图所示组合体, 对旳旳左侧立面图是: .. )50.下图所示组合体, 对旳旳1-1剖视图是: ..)1.单项选择题1.在钢筋混凝土构造中, 分布钢筋旳作用是: (..)A.起架立作..B.重要受力钢.C.承受剪...D.固定钢筋旳位置并分派荷载到受力钢筋2.在钢筋混凝土构造中, 箍筋旳作用是: .. )A.起架立作..........B.重要受力钢筋C.固定钢筋旳位置并承受剪...D.分派荷载到受力钢筋3.在钢筋混凝土构造中, 受力钢筋旳弯起作用是: .. )A.形成钢筋骨.....B.使受力钢筋一直处在构件中拉应力最大旳区域C.承受剪.......D.分派荷载到其他钢筋4.在钢筋混凝土构造图中, 构件旳轮廓线用: . .)A.粗实线绘......B.中粗实线绘制C.细实线绘......D.加粗旳粗实线绘制5.在钢筋混凝土构造图中, 可见旳钢筋用: .. )A.粗实线绘制, 线宽由钢筋直径确..B.中粗实线绘制C.用钢筋旳实际投影表.......D.粗实线绘制, 线宽不表达钢筋粗细6.在钢筋混凝土构造图中, 不可见旳钢筋用: (..)A.粗虚线绘制, 线宽由钢筋直径确...B.粗虚线绘制, 线宽不表达钢筋粗细C.用细虚线绘............D.中粗虚线绘制7.在钢筋混凝土构造图中, 钢筋旳横断面用: .. )A.涂黑旳圆点表达, 圆点大小由钢筋直径确....B.空心圆圈表达C.统一大小旳涂黑圆点表............D.涂黑旳三角形表达8.在钢筋混凝土构造图中, 预应力钢筋用: .. )A.粗双点画线绘制, 线宽由钢筋直径确.....B.中粗双点画线绘制C.粗双点画线绘制, 线宽不表达钢筋粗.....D.细双点画线绘制9.在钢筋混凝土构造图中, 钢筋旳标注中符号@旳含义为：.. )A.钢筋旳直径符.........B.钢筋旳品种代号C.均匀分布旳钢筋间.......D.钢筋表面旳种类10. 总平面图上拟建建筑物旳标高是指( B )旳标高A. 室外设计地面B. 底层室内地面C. 二楼楼面D. 屋面11. 组合体旳尺寸不包括( D )A. 总尺寸B. 定位尺寸C. 定形尺寸D. 标志尺寸12．图线不得穿越尺寸数字, 不可防止时。

“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

“画法几何及工程制图”复习资料复习重点：1制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

2 投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法3平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系4平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法5 规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法6 组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法7 图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念8 钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法9 房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法10 桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法题1：单项选择题，将正确答案填写在括号内1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。

画法几何及工程制图一、单项选择题(只有一个选项正确，共51道小题)1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。

某些行业部门还制定有部颁标准，则部颁标准是：(A) 参考作用(B) 与国家标准并行使用(C) 取代国家标准(D) 对国家标准的补充正确答案：D解答参考：2. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：(A) 总图制图标准(B) 水利水电工程制图标准(C) 技术制图标准(D) 铁路工程制图标准正确答案：C解答参考：3. 图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成：(A) 45°(B) 60°(C) 75°(D) 80°正确答案：C解答参考：4. 图纸的内边框是图框线，图框线的绘制用：(A) 细实线(B) 中粗实线(C) 粗实线(D) 加粗的粗实线正确答案：C解答参考：5. 标题栏位于图纸的右下角，绘制标题栏的外边框线用：(A) 任意线型(B) 细实线(C) 中粗实线(D) 粗实线正确答案：D解答参考：6. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：(A) 100(B) 1000(C) 50(D) 20正确答案：C解答参考：7. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：(A) 按比例进行尺寸度量(B) 查找换算系数(C) 与计算器的作用类似(D) 可画直线正确答案：A解答参考：8. 中粗虚线的用途为：(A) 表示假想轮廓(B) 表示可见轮廓(C) 表示不可见轮廓(D) 画中心线或轴线正确答案：C解答参考：9. 细点划线的用途为：(A) 表示假想轮廓(B) 表示可见轮廓(C) 表示不可见轮廓(D) 画中心线或轴线正确答案：D解答参考：10. 粗线、中粗线和细线的宽度比率为：(A) 3:2:1(B) 2:1.5:1(C) 5:2.5:1(D) 4:2:1正确答案：D解答参考：11. 虚线由画和短间隔组成，如下图所示，其画的长度a的值应取：(A) 1~2mm(B) 2~4mm(C) 4~6mm(D) 6~8mm正确答案：C解答参考：12. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：(A) 3~8mm(B) 8~10mm(C) 10~15mm(D) 15~20mm正确答案：D解答参考：13. 点画线作为轴线或中心线使用时，两端应超出图形轮廓线：(A) 2~3mm(B) 3~5mm(C) 5~10mm(D) 10~15mm正确答案：B解答参考：14. 尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：(A) 任意短斜线(B) 细短斜线(C) 中粗短斜线(D) 粗短斜线正确答案：C解答参考：15. 图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：(A) 毫米(B) 厘米(C) 米(D) 根据绘图比例确定正确答案：A解答参考：16. 在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：(A) 3~5mm(B) 5~7mm(C) 7~10mm(D) 10~15mm正确答案：C解答参考：17. 圆的直径尺寸可注在圆内，也可注在圆外。

“画法几何及工程制图”复习资料复习重点：1制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

2 投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法3平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系4平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法5 规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法6 组合体1.学会使用形体分析法对组合体的形成进行分析12.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法7 图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念8 钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法9 房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法10 桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法2题1：单项选择题，将正确答案填写在括号内1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。
