QAY200全地面起重机技术规格伸缩臂汽车式起重机型号QAY200最大额定起重量:200t最大起升力矩:6774kN.m整机长度:16130mm整机宽度:3000m整机高度:4000m整机总重:71000kg(行驶状态)一、起重机底盘部分徐工自行设计并专业化制造的带全宽驾驶室的6桥底盘,最高行驶速度为70km/h;驱动/转向:12×6×10;行驶车速:71km/h;爬坡度:48%。
1.1、车架徐工自行设计并专业化制造,优化重量比,防扭转箱型结构,进口高强度钢材制造。
支腿收缩在特制箱体中,箱体位于1桥和2桥之间以及车架后端。
并且具有前后牵引挂钩。
1.2、底盘发动机制造商:德国奔驰(型号OM502LA.Ⅲ/3);型式:电控、V形八缸、水冷却、增压中冷、电喷、柴油发动机;输出功率:390kw/1800rpm;最大扭矩:2400Nm/1080rpm;环保性:排放符合欧洲III标准;燃料箱容量:约400L。
1.3、动力传动系统1.3.1 变速箱德国ZF公司的16AS2602变速箱。
具有16个前进档和2个倒档,速比范围大,即可满足低速场地和爬坡行驶又可满足高速行驶。
机械变速箱自动控制,操纵可自动和手动选择,自动显示当前档位和手动操纵需要更换的档位。
1.3.2 分动箱分动箱采取大输入扭矩。
额定扭矩高达30000N.m。
带差速锁气缸。
1.3.3 车桥1、3轴为转向从动轴,2、6轴为转向驱动轴,4轴非驱动转向轴,5轴为转向贯通驱动轴,2、6轴带轮间差速器及差速锁,5轴带轴间差速器及差速锁。
1.3.4 传动轴优化的传动轴布置,传动轴传动平稳、可靠。
最优化力传输,采用端面齿联结传动轴,传递扭矩较大,最大可达43500Nm。
1.4、桥悬架油气悬挂,每根桥承担载荷相当,不高于12t。
液压系统调平,底盘可以升高或降低150mm。
通过能力强。
1.5、转向采用德国ZF公司的ZF7421转向器,液压助力系统,保障转向轻便灵活。
200吨汽车吊车200吨汽车吊车性能表是动火施工、检修等都必须事先申请,经动火审批取得动火xx 后方可动火。
在动火中必须严格遵守以下安全措施要求:1.将动火设备(塔、容器、油罐、换热器、管线等)内的油品、溶剂、油气等可燃性物质彻底清理干净,并用足够时间进行蒸汽吹扫和水洗,达到动火条件。
2.切断与动火设备相连通的设备管线,加盲板彻底隔离。
3.给动火设备通以蒸汽(或氮气)进行置换。
4.塔、容器、油罐动火,应做爆炸分析和含氧量测定,合格者方可动火。
动火前,人在外面进行设备内打火试验。
工作时,外面应有专人监护。
5.动火附近的下水井、地漏、地沟、电缆沟等,应清除xx 物,并予封闭。
6.塔内动火,可用xx 或毛毡用水浸湿,铺在相邻两层塔盘上,进行隔离。
7.电爆回路线应接在焊件上,不得穿过下水井或与其他设备搭火。
8.高空动火不准许火花四处飞溅,以海草席或xx 进行围接。
乙炔发生器和氧气瓶严禁放在管道和电线下方,两者之间以及与动火地点应保持一定安全距离。
9.动火过程中,遇有跑、冒、滴、漏油、xx 气、液体,应立即停止动火。
10.室内动火应将门窗打开,遮盖周围设备,封闭下水道口,清除油污,附近不得用汽油等xx 液体清洗设备零件。
11.罐区动火,油罐不得脱水,清除xx 物时注意方向。
12.电缆沟动火,应检查有无xx 气体和积油,必要时将沟两端隔绝。
13.下水井动火,应将xx 物吹扫干净,封闭进、出口。
如向井内接管线,而不在井内动火,则将井内管子一端封闭予以隔离。
14.动火现场,要备有灭火工具(如蒸汽管、灭火器、砂子、铁锨等)15.上班开始工作前和下班后,均应认真检查条件是否有变化,不得留有余火,动火部位或部件应予冷却。
16.电、气焊工必须遵守有关安全操作规程。
三、安全防火措施。
3.1 做好施工现场内的安全防火工作, 建立防火责任区、责任人等制度。
严禁随地吸烟及易燃易爆物品附近吸烟生火。
3.2 施工现场应设置防火用具, 配置足够的灭火器材。
徐工QAY200型全地面起重机一、制造厂徐工集团二、主要技术参数项目数值备注工作性能参数最大额定总起重量 kg 200000 基本臂最大起重力矩kN.m6774 最长主臂最大起重力矩kN.m2752 主臂最大起升高度 m 61.5 主副臂最大起升高度 m 82.1工作速度主卷扬单绳最大速度 m/min120 第四层副卷扬单绳最大速度m/min110 第四层起重臂伸出时间s ≤550 起重臂起臂时间s ≤90 回转速度 r/min0-1.9行驶参数最高行驶速度km/h71 最大爬坡度% 48 最小转弯直径m 24 最小离地间隙 mm 278 制动距离(车速为30km/h)m 10 接近角° 23 离去角° 18 百公里油耗L 80质量参数行驶状态自重(总质量) kg 71000 轴荷一/二轴 kg 11750/11750三/四轴 kg 11850/11850五/六轴 kg 11900/11900尺寸参数外形尺寸(长×宽×高) mm 16130×3000×4000支腿纵向距离 m 9.625支腿横向距离 m 8.7基本臂长 m 13.8最长主臂m 61最长主臂+副臂m 81副臂安装角° 0、15、30动力参数下车发动机型号OM502LA. Ш/3发动机额定功率kw390 排放标准国Ш轮胎数(不包括备胎) 12三、外形尺寸徐工QAY200型全地面起重机四、主臂起重性能五、副臂起重性能65t平衡重—全伸支腿,副臂长11.55m65t平衡重—全伸支腿,臂长20m加长副臂起重量表(t) 配重65t跨距8.7m臂长28m主臂长度(m)44.248.552.957.261主臂仰角(°)0°15°30°0°15°30°0°15°30°0°15°30°0°15°30°82 4.8 3.3 2.4 4.8 3.3 2.4 4.8 3.3 2.4 4.8 3.3 2.4 4.8 3.3 2.480 4.5 3.1 2.2 4.5 3.1 2.2 4.5 3.1 2.2 4.5 3.1 2.2 4.5 3.1 2.278 4.3 2.9 2.1 4.3 2.9 2.1 4.3 2.9 2.1 4.3 2.9 2.1 4.3 2.9 2.176 4.1 2.72 4.1 2.72 4.1 2.72 4.1 2.72 4.1 2.7274 3.9 2.5 1.9 3.9 2.5 1.9 3.9 2.5 1.9 3.9 2.5 1.9 3.9 2.5 1.972 3.7 2.4 1.8 3.7 2.4 1.8 3.7 2.4 1.8 3.7 2.4 1.8 3.7 2.4 1.870 3.5 2.3 1.7 3.5 2.3 1.7 3.5 2.3 1.7 3.5 2.3 1.7 3.5 2.3 1.768 3.3 2.2 1.7 3.3 2.2 1.7 3.3 2.2 1.7 3.3 2.2 1.7 3.3 2.2 1.766 3.1 2.1 1.6 3.1 2.1 1.6 3.1 2.1 1.6 3.1 2.1 1.6 3.1 2.1 1.664 2.92 1.6 2.92 1.6 2.92 1.6 2.92 1.6 2.92 1.662 2.7 1.9 1.5 2.7 1.9 1.5 2.7 1.9 1.5 2.7 1.9 1.5 2.7 1.9 1.560 2.5 1.8 1.5 2.5 1.8 1.5 2.5 1.8 1.5 2.5 1.8 1.5 2.5 1.8 1.558 2.4 1.7 1.4 2.4 1.7 1.4 2.4 1.7 1.4 2.4 1.7 1.4 2.4 1.7 1.456 2.3 1.6 1.4 2.3 1.6 1.4 2.3 1.6 1.4 2.3 1.6 1.4 2.3 1.6 1.454 2.2 1.6 1.3 2.2 1.6 1.3 2.2 1.6 1.3 2.2 1.6 1.3 2.2 1.6 1.352 2.1 1.5 1.3 2.1 1.5 1.3 2.1 1.5 1.3 2.1 1.5 1.3 2.1 1.5 1.3502 1.5 1.32 1.5 1.32 1.5 1.32 1.5 1.32 1.5 1.348 1.9 1.4 1.3 1.9 1.4 1.3 1.9 1.4 1.3 1.9 1.4 1.3 1.9 1.4 1.346 1.9 1.4 1.2 1.9 1.4 1.2 1.9 1.4 1.2 1.9 1.4 1.2 1.9 1.4 1.244 1.8 1.4 1.2 1.8 1.4 1.2 1.8 1.4 1.2 1.8 1.4 1.2 1.8 1.4 1.242 1.7 1.3 1.2 1.7 1.3 1.2 1.7 1.3 1.2 1.7 1.3 1.2 1.7 1.3 1.240 1.6 1.3 1.2 1.6 1.3 1.2 1.6 1.3 1.2 1.6 1.3 1.2 1.6 1.3 1.238 1.6 1.3 1.2 1.6 1.3 1.2 1.6 1.3 1.2 1.6 1.3 1.2 1.6 1.3 1.236 1.5 1.3 1.2 1.5 1.3 1.2 1.5 1.3 1.2 1.5 1.3 1.2 1.5 1.3 1.234 1.5 1.3 1.2 1.5 1.3 1.2 1.5 1.3 1.2 1.5 1.3 1.2 1.5 1.3 1.232 1.4 1.3 1.4 1.3 1.4 1.3 1.4 1.3 1.4 1.330 1.4 1.3 1.4 1.3 1.4 1.3 1.4 1.3 1.4 1.328 1.3 1.3 1.3 1.3 1.3 1.3 1.3 1.3 1.3 1.326 1.3 1.2 1.3 1.2 1.3 1.2 1.3 1.2 1.3 1.224 1.3 1.2 1.3 1.2 1.3 1.2 1.3 1.2 1.3 1.222 1.3 1.2 1.3 1.2 1.3 1.2 1.3 1.2 1.3 1.220 1.3 1.2 1.3 1.2 1.3 1.2 1.3 1.2 1.3 1.218 1.3 1.2 1.3 1.2 1.3 1.2 1.3 1.2 1.3 1.216 1.3 1.3 1.3 1.3 1.3伸缩 方式 % 2 92/46/46 92/46/4692/46921003 92/92/46 92/92/4692/92921004 46/92/46 92/92/9292/92921005 46/46/92 46/92/9292/92921006 46/46/92 46/46/9246/9292100。

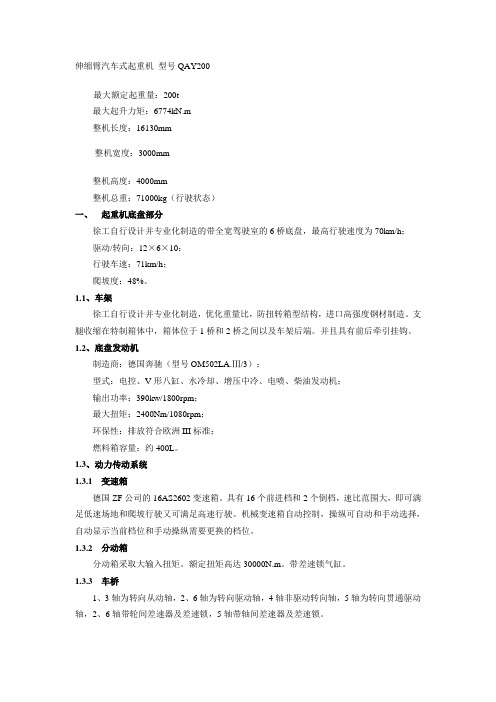

伸缩臂汽车式起重机型号QAY200最大额定起重量:200t最大起升力矩:6774kN.m整机长度:16130mm整机宽度:3000mm整机高度:4000mm整机总重:71000kg(行驶状态)一、起重机底盘部分徐工自行设计并专业化制造的带全宽驾驶室的6桥底盘,最高行驶速度为70km/h;驱动/转向:12×6×10;行驶车速:71km/h;爬坡度:48%。
1.1、车架徐工自行设计并专业化制造,优化重量比,防扭转箱型结构,进口高强度钢材制造。
支腿收缩在特制箱体中,箱体位于1桥和2桥之间以及车架后端。
并且具有前后牵引挂钩。
1.2、底盘发动机制造商:德国奔驰(型号OM502LA.Ⅲ/3);型式:电控、V形八缸、水冷却、增压中冷、电喷、柴油发动机;输出功率:390kw/1800rpm;最大扭矩:2400Nm/1080rpm;环保性:排放符合欧洲III标准;燃料箱容量:约400L。
1.3、动力传动系统1.3.1 变速箱德国ZF公司的16AS2602变速箱。
具有16个前进档和2个倒档,速比范围大,即可满足低速场地和爬坡行驶又可满足高速行驶。
机械变速箱自动控制,操纵可自动和手动选择,自动显示当前档位和手动操纵需要更换的档位。
1.3.2 分动箱分动箱采取大输入扭矩。
额定扭矩高达30000N.m。
带差速锁气缸。
1.3.3 车桥1、3轴为转向从动轴,2、6轴为转向驱动轴,4轴非驱动转向轴,5轴为转向贯通驱动轴,2、6轴带轮间差速器及差速锁,5轴带轴间差速器及差速锁。
1.3.4 传动轴优化的传动轴布置,传动轴传动平稳、可靠。
最优化力传输,采用端面齿联结传动轴,传递扭矩较大,最大可达43500Nm。
1.4、桥悬架油气悬挂,每根桥承担载荷相当,不高于12t。
液压系统调平,底盘可以升高或降低150mm。
通过能力强。
1.5、转向采用德国ZF公司的ZF7421转向器,液压助力系统,保障转向轻便灵活。
转向形式为12X10,1、2、3、5、6轴转向。
表3 QAY200全地面起重机主臂起重性能表(部
分)_单位:吨
65t吨配重,支腿全伸
表4 QAY200全地面起重机副臂起重性能表(支腿全伸) 65t平衡重—全伸支腿,臂长11.55m
65t平衡重—全伸支腿,臂长20m
1) 表中额定起重量所表示的数值,是在平整的坚固地面上本起重机能够保证的最大起重量
2) 表中额定起重量包括吊钩和吊具的重量;
3) 表中的工作幅度是包括吊臂的变形量在内的实际值;
4) 表中的起重臂长度一定要按照每节臂的伸缩要求进行伸出;
5) 臂端单滑轮的起重性能同副臂(11.55m)0°安装角的起重性能;
6) 起重作业时,必须使悬挂系统处于锁死状态,并严禁触动任何调整悬挂的按钮;
7) 75%的倾翻载荷考虑了7级风,即风压为125N/m2;
8) 主臂起重量是副臂完全折叠,安装在基本侧面的计算值,如带副臂作业,则起重量减小3500kg。
200吨汽车吊车200吨汽车吊车性能表是动火施工、检修等都必须事先申请,经动火审批取得动火许可证后方可动火。
在动火中必须严格遵守以下安全措施要求:1将动火设备(塔、容器、油罐、换热器、管线等)内的油品、溶剂、油气等可燃性物质彻底清理干净,并用足够时间进行蒸汽吹扫和水洗,达到动火条件。
2•切断与动火设备相连通的设备管线,加盲板彻底隔离。
3•给动火设备通以蒸汽(或氮气)进行置换。
4•塔、容器、油罐动火,应做爆炸分析和含氧量测定,合格者方可动火。
动火前,人在外面进行设备内打火试验。
工作时,外面应有专人监护。
5 •动火附近的下水井、地漏、地沟、电缆沟等,应清除易燃物,并予封闭。
6.塔内动火,可用石棉布或毛毡用水浸湿,铺在相邻两层塔盘上,进行隔离。
7•电爆回路线应接在焊件上,不得穿过下水井或与其他设备搭火。
&高空动火不准许火花四处飞溅,以海草席或石棉布进行围接。
乙炔发生器和氧气瓶严禁放在管道和电线下方,两者之间以及与动火地点应保持一定安全距离。
9•动火过程中,遇有跑、冒、滴、漏油、易燃气、液体,应立即停止动火。
10•室内动火应将门窗打开,遮盖周围设备,封闭下水道口,清除油污,附近不得用汽油等易燃液体清洗设备零件。
11罐区动火,油罐不得脱水,清除易燃物时注意方向。
12•电缆沟动火,应检查有无易燃气体和积油,必要时将沟两端隔绝。
13.下水井动火,应将易燃物吹扫干净,封闭进、出口。
如向井内接管线,而不在井内动火,则将井内管子一端封闭予以隔离。
14•动火现场,要备有灭火工具(如蒸汽管、灭火器、砂子、铁锨等)。
15・上班开始工作前和下班后,均应认真检查条件是否有变化,不得留有余火,动火部位或部件应予冷却。
16•电、气焊工必须遵守有关安全操作规程。
三、安全防火措施。
3.1做好施工现场内的安全防火工作,建立防火责任区、责任人等制度。
严禁随地吸烟及易燃易爆物品附近吸烟生火。
3.2施工现场应设置防火用具,配置足够的灭火器材。
200吨汽车吊参数
徐工汽车吊是一种高效、先进的起重设备,能够在各种工况下进行起重作业。
以下是200吨级徐工汽车吊的参数介绍:
1.起重能力:200吨级徐工汽车吊具有出色的起重能力,能够在最大工作半径下承载200吨的重物。
2.主臂长度:该汽车吊的主臂长度通常为14-80米,可以根据实际需要进行调整。
3.配套加长臂:同时可以配置一定程度的加长臂,从而进一步延长起重半径,满足一些超长距离的起重需求。
4.起重速度:徐工汽车吊在起重过程中具有卓越的速度控制,能够实现快速起升和平稳下降,提高起重作业的效率。
5.起升高度:徐工汽车吊的起升高度通常为70-110米,可以满足大多数场合的起升需求。
6.车架:该汽车吊拥有坚固耐用的车架结构,能够保证起重过程中的稳定性和安全性。
7.动力系统:徐工汽车吊采用先进的动力系统,通常搭载功率较大的柴油发动机,能够提供足够的动力以应对各种工况。
8.操纵系统:徐工汽车吊配备先进的操纵系统,操纵杆和按钮布局合理,能够提供精确的操作控制。
9.安全系统:徐工汽车吊具备完善的安全保护系统,如超载保护、倾斜保护、锁定制动等功能,确保作业过程中的安全可靠。
10.整体性能:徐工汽车吊的整体性能一直处于行业的领先地位,具
有较高的动力性能、精准的控制性能、可靠的安全性能和卓越的起重性能。
总结起来,200吨级徐工汽车吊是一种高效、先进、安全可靠的起重
设备,可以在各种工况下进行起重作业,满足各种起重需求。
它的高起重
能力、灵活的操纵性、稳定的结构和先进的安全保护系统,使其成为重工业、建筑工地等领域的理想选择。
200吨汽车吊车是动火施工、检修等都必须事先申请,经动火审批取得动火许可证后方可动火。
在动火中必须严格遵守以下安全措施要求:1.将动火设备(塔、容器、油罐、换热器、管线等)内的油品、溶剂、油气等可燃性物质彻底清理干净,并用足够时间进行蒸汽吹扫和水洗,达到动火条件。
2.切断与动火设备相连通的设备管线,加盲板彻底隔离。
3.给动火设备通以蒸汽(或氮气)进行置换。
4.塔、容器、油罐动火,应做爆炸分析和含氧量测定,合格者方可动火。
动火前,人在外面进行设备内打火试验。
工作时,外面应有专人监护。
5.动火附近的下水井、地漏、地沟、电缆沟等,应清除易燃物,并予封闭。
6.塔内动火,可用石棉布或毛毡用水浸湿,铺在相邻两层塔盘上,进行隔离。
7.电爆回路线应接在焊件上,不得穿过下水井或与其他设备搭火。
8.高空动火不准许火花四处飞溅,以海草席或石棉布进行围接。
乙炔发生器和氧气瓶严禁放在管道和电线下方,两者之间以及与动火地点应保持一定安全距离。
9.动火过程中,遇有跑、冒、滴、漏油、易燃气、液体,应立即停止动火。
10.室内动火应将门窗打开,遮盖周围设备,封闭下水道口,清除油污,附近不得用汽油等易燃液体清洗设备零件。
11.罐区动火,油罐不得脱水,清除易燃物时注意方向。
12.电缆沟动火,应检查有无易燃气体和积油,必要时将沟两端隔绝。
13.下水井动火,应将易燃物吹扫干净,封闭进、出口。
如向井内接管线,而不在井内动火,则将井内管子一端封闭予以隔离。
14.动火现场,要备有灭火工具(如蒸汽管、灭火器、砂子、铁锨等)。
15.上班开始工作前和下班后,均应认真检查条件是否有变化,不得留有余火,动火部位或部件应予冷却。
16.电、气焊工必须遵守有关安全操作规程。
三、安全防火措施。
3.1做好施工现场内的安全防火工作,建立防火责任区、责任人等制度。
严禁随地吸烟及易燃易爆物品附近吸烟生火。
3.2施工现场应设置防火用具,配置足够的灭火器材。
现场成立消防小组,并由项目部一名成员负责消防工作。
200吨汽车吊车是动火施工、检修等都必须事先申请,经动火审批取得动火许可证后方可动火。
在动火中必须严格遵守以下安全措施要求:1.将动火设备(塔、容器、油罐、换热器、管线等)内的油品、溶剂、油气等可燃性物质彻底清理干净,并用足够时间进行蒸汽吹扫和水洗,达到动火条件。
2.切断与动火设备相连通的设备管线,加盲板彻底隔离。
3.给动火设备通以蒸汽(或氮气)进行置换。
4.塔、容器、油罐动火,应做爆炸分析和含氧量测定,合格者方可动火。
动火前,人在外面进行设备内打火试验。
工作时,外面应有专人监护。
5.动火附近的下水井、地漏、地沟、电缆沟等,应清除易燃物,并予封闭。
6.塔内动火,可用石棉布或毛毡用水浸湿,铺在相邻两层塔盘上,进行隔离。
7.电爆回路线应接在焊件上,不得穿过下水井或与其他设备搭火。
8.高空动火不准许火花四处飞溅,以海草席或石棉布进行围接。
乙炔发生器和氧气瓶严禁放在管道和电线下方,两者之间以及与动火地点应保持一定安全距离。
9.动火过程中,遇有跑、冒、滴、漏油、易燃气、液体,应立即停止动火。
10.室内动火应将门窗打开,遮盖周围设备,封闭下水道口,清除油污,附近不得用汽油等易燃液体清洗设备零件。
11.罐区动火,油罐不得脱水,清除易燃物时注意方向。
12.电缆沟动火,应检查有无易燃气体和积油,必要时将沟两端隔绝。
13.下水井动火,应将易燃物吹扫干净,封闭进、出口。
如向井内接管线,而不在井内动火,则将井内管子一端封闭予以隔离。
14.动火现场,要备有灭火工具(如蒸汽管、灭火器、砂子、铁锨等)。
15.上班开始工作前和下班后,均应认真检查条件是否有变化,不得留有余火,动火部位或部件应予冷却。
16.电、气焊工必须遵守有关安全操作规程。
三、安全防火措施。
3.1做好施工现场内的安全防火工作,建立防火责任区、责任人等制度。
严禁随地吸烟及易燃易爆物品附近吸烟生火。
3.2施工现场应设置防火用具,配置足够的灭火器材。
现场成立消防小组,并由项目部一名成员负责消防工作。
表3 QAY200全地面起重机主臂起重性能表(部分)_单位:吨
表4 QAY200全地面起重机副臂起重性能表(支腿全伸) 65t平衡重—全伸支腿,臂长11.55m
65t平衡重—全伸支腿,臂长20m
1)表中额定起重量所表示的数值,是在平整的坚固地面上本起重机能够保证的最大起重量
2)表中额定起重量包括吊钩和吊具的重量;
3)表中的工作幅度是包括吊臂的变形量在内的实际值;
4)表中的起重臂长度一定要按照每节臂的伸缩要求进行伸出;
5)臂端单滑轮的起重性能同副臂(11.55m)0°安装角的起重性能;
6)起重作业时,必须使悬挂系统处于锁死状态,并严禁触动任何调整悬挂的按钮;
7)75%的倾翻载荷考虑了7级风,即风压为125N/m2;
8)主臂起重量是副臂完全折叠,安装在基本侧面的计算值,如带副臂作业,则起重量减小3500kg。
