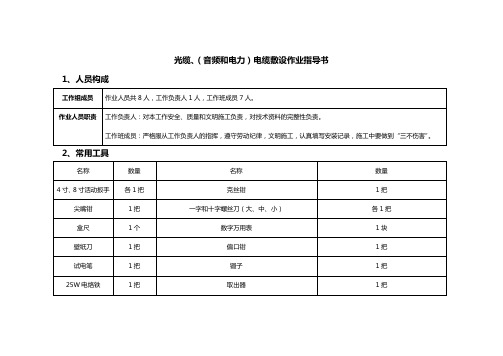

井下光缆、电缆敷设技术说明

电缆、光缆敷设施工方案电缆施工敷设电缆的一般要求：（1）布放电缆时，电缆必须从盘上的上方放出，使其线弧要均匀。

井口要垫麻包，管口装铜瓦等，以免磨损刮伤电缆护套，并随放随检查确保无伤痕或加以替换。

（2）电缆敷设时，不超过电缆厂家规定的牵引张力和弯曲半径的要求。

穿缆的详细方法要提交监理工程师批准。

在敷设时要避免电缆护套的应力损伤。

可以使用牵引润滑油，但必须得到监理工程师的批准。

（3）电缆应在所有人孔中给予支托。

一条电缆通过各个人孔所占用的管孔和电缆托板的位置，前后应保持一致，避免电缆相互交叉或由人孔的一侧跨越至另一侧。

（4）当电缆通过电缆孔洞、电缆管道和类似的地方时采用防火、耐水材料封堵，以隔断火源、防止害虫和水进入。

（5）电缆、电线根据相关的原理图作清晰的编号标记，用于接序和回路检查，电缆在端头处要装有标签，在“竣工”电缆启示中给出其参数号。

2.电缆、电线连接：工程开工时先进行直埋电缆沟开挖、顶管等项目施工，人井和手井一般由房建作业组施工，电缆作业组配合。

隧道洞壁、洞顶管内电线不得接续，电缆沟及电缆管内电缆原则上也不宜接续。

如特殊情况需连接电缆时，其连接部位、接续方法应获得监理工程师批准，并按下列方式处理：（1）电缆护套连接选用热可缩套管包封连接，按厂家说明操作。

（2）电缆护套内的所有金属部分应单独地连续地通过接头，每根电缆的接头处与地绝缘，连接线能适于承载由于感应到金属部分而产生的任何电流。

（3）接头盒为电缆接头提供密封防潮的环境，壳层可以填充防水混和物，但能重新进入以便进行维护和满足其他目的。

（4）在电缆线路所处的温度和其他环境条件下，接头盒的预期使用寿命至少30至50年。

（5）当接头设于桥上(或跨线桥)的金属接头管箱时，按要求提供附加的环境保护，以确保规定的使用寿命。

（6）接头牢固地安装在人孔中。

（7）电缆接头在人孔内安放的位置，不安排在管道进口处的上方或下方，它和电缆都不应阻挡管道的空闲管孔，避免影响今后敷设新电缆。

光缆施工技术要求及注意事项范文一、光缆施工技术要求1. 施工前的准备在光缆施工前，需进行详细的施工前准备工作，包括光缆材料的准备、工具设备的检查等。

施工前要确保施工区域的环境符合要求，如没有明火、爆炸物等危险物品。

2. 界址、环境勘测在施工前，要进行光缆敷设区域的界址勘测和环境勘测。

界址勘测主要是为确定光缆敷设的范围和路径，环境勘测主要是为了了解光缆敷设区域的地质条件、地下管线等情况。

3. 施工方案设计与审批制定光缆敷设的施工方案，包括施工过程、施工方法、施工进度等。

施工方案需经相关部门的审批，确保施工符合规范和标准。

4. 光缆敷设技术要求(1) 光缆敷设要满足规范要求，保证光缆的敷设深度和敷设路径符合设计要求。

(2) 光缆敷设过程中，应注意保护光缆的绝缘和抗拉强度，避免损坏光缆。

(3) 光缆的接头处理应符合标准，确保接头质量良好，防止因接头质量问题导致光缆故障。

(4) 光缆敷设过程中，应严格按照施工方案要求进行光缆的固定和保护，避免光缆受到外力损伤。

5. 光缆的测试和调试光缆敷设完成后，需要进行光缆的测试和调试工作。

测试包括全程光缆损耗测试、接头损耗测试等，确保光缆的质量符合要求。

二、光缆施工注意事项1. 安全问题光缆施工过程中，要注重安全，避免人员和设备受到伤害。

施工现场应设立警示标志，限制非施工人员进入施工区域。

2. 环境保护光缆施工过程中，要注重环境保护，避免对土壤、水源等造成污染。

施工现场应配备排水设施，及时清理施工区域的垃圾和废弃物。

3. 防止损坏光缆在光缆敷设过程中，要避免对光缆进行损坏。

敷设过程中要注意避开地下管道和其他障碍物，避免光缆受到挤压、划伤等。

4. 接头处理光缆施工中，接头处理至关重要。

接头处理要符合规范要求，确保接头质量良好。

施工人员要经过专门培训，掌握接头处理的技术要求。

5. 光缆保护光缆施工后，要严格按照施工方案要求进行光缆的固定和保护。

施工区域要设立警示标志，防止光缆被挖掘、施工设备碾压等。

光缆敷设施工方案光缆敷设是指将光纤电缆敷设在地下、地面或水下等环境中，用于传输信息的设备和技术。

在光缆敷设的过程中，需要考虑多种因素，包括线路规划、敷设方式、管道维护以及安全措施等。

下面将详细介绍光缆敷设的方案及其要点。

一、线路规划在光缆敷设之前，需要进行线路规划，确定光缆的走向和敷设路径。

线路规划的要点包括：1.路线选择：选择合适的路径，考虑到地下管网、河流、山脉、交通路况等因素，避免与其他设施冲突。

2.节点规划：根据通信需求，确定布设光节点的位置，确保光缆的传输质量和容量满足需求。

二、敷设方式光缆的敷设方式有多种，常见的有直埋敷设、管道敷设和水埋敷设。

在选择敷设方式时应考虑以下因素：1.地质环境：根据地质情况选择适合的敷设方式，确保光缆的安全性和稳定性。

2.管道条件：如果有合适的管道可以利用，选择管道敷设可以减少施工时间和成本。

三、管道维护管道维护是光缆敷设的重要环节，主要包括巡检、清理、修复和更新等工作。

管道维护的要点包括：1.巡检频率：定期巡检敷设路径，及时发现并处理故障或损坏，确保光缆的正常运行。

2.清理工作：定期清理管道，清除堵塞物，保持管道通畅。

3.修复和更新：及时修复或更换敷设路径出现的故障或老化的光缆，确保通信的连续性和可靠性。

四、安全措施光缆敷设的过程中需要注意安全措施，确保施工人员的安全以及光缆的安全。

1.施工人员培训：对施工人员进行专业培训，提高他们的技术水平和安全意识。

2.施工现场管理：建立施工现场安全管理机制，做好施工人员的日常管理和安全教育。

3.警示标志设置：在敷设路径周围设置明显的警示标志，提醒周围人员注意光缆敷设工作，避免意外事件的发生。

综上所述，光缆敷设的方案主要包括线路规划、敷设方式、管道维护以及安全措施等要点。

在实施敷设工作之前，需要对线路进行规划，选择合适的敷设方式，确保光缆的稳定性和传输质量。

在敷设过程中需要定期巡检、清理、修复和更新，保持光缆的正常运行。

煤矿电缆与电缆敷设标准1. 引言煤矿是高风险的工业场所，电缆在煤矿中具有重要的作用。

为了确保煤矿的安全生产，电缆的敷设和使用必须符合一套严格的标准。

本文将介绍煤矿电缆与电缆敷设的标准要求。

2. 煤矿电缆选型标准在选择煤矿电缆时，需要考虑以下标准：•电缆的额定电压和额定电流要与煤矿设备的要求相匹配；•电缆的材料要符合火焰传播和烟气产生的限制；•电缆的外护层要具备耐磨性和耐腐蚀性。

3. 煤矿电缆敷设标准3.1 敷设环境要求煤矿电缆的敷设环境要求如下：•敷设的区域应清洁无尘，防止灰尘和杂物附着在电缆表面；•敷设区域的温度要适宜，避免过高或过低的温度对电缆的影响；•敷设区域要远离水源，以防止电缆受潮损坏。

3.2 敷设方式和布线要求煤矿电缆的敷设方式和布线要求如下：•电缆要依照敷设图纸进行敷设，确保电缆的路径和连接方式正确；•电缆的敷设要避免过度弯曲或过度拉伸，以防止电缆外护层的损坏；•电缆的敷设要保持一定的间距，避免不必要的干扰。

3.3 电缆固定标准煤矿电缆的固定标准要求如下：•电缆应在固定点进行支撑，以减小电缆的张力；•固定点的布置要合理，避免对电缆造成过大的压力；•电缆与设备之间的连接点要进行固定，以防止松动。

3.4 电缆维护和检修标准煤矿电缆的维护和检修标准要求如下：•定期检查电缆的外观和连接处，发现问题及时修复；•维护电缆的外护层，避免因外力损坏；•清洁电缆的表面，防止灰尘聚集。

4. 监控和评估标准为了确保煤矿电缆的安全性和可靠性，需要进行监控和评估。

以下是相关的标准要求：•定期对电缆进行电气参数测试，如绝缘电阻、电阻等；•对电缆的温度、湿度进行监测，避免过高或过低的环境影响；•对电缆连接点进行定期检查，确保连接良好。

5. 总结煤矿电缆与电缆敷设的标准要求直接关系到煤矿的安全生产。

在选择电缆和敷设方式的过程中，需要考虑电缆的额定电压、电流、材料和外护层。

在敷设过程中，要注意敷设环境的要求、敷设方式和布线要求、电缆的固定标准。

光缆施工技术规范管道光缆:1.敷设管道光缆的孔位应符合设计要求, 在水泥管道或塑料管道内，应一次敷足三根子管（颜色指定为：红绿兰）。

2.子管不得跨井敷设, 子管穿出管口后延伸长度范围为15cm—20cm,并用扎带固定,子管在管道内不得有接头. 子管管孔应进行有效封堵.3. 应按照设计要求的A、B端敷设光缆。

上级局方向为A端，下级局方向方向为B端;干线引接点A,基站为B；北、东方向为A端，西、南方向为B端。

4.管道光缆的一次牵引长度不得超过1000m。

光缆的弯曲半径应不小于光缆外径的20倍。

以人工方法牵引光缆时，应在井下逐段接力牵引（每井要求有牵引人）。

5. 光缆绕“8”字敷设时其内径应不小于2m。

敷设后的光缆应平直、无扭转、无明显刮痕和损伤。

6.光缆出管孔150mm以内不应作弯曲处理,敷设后的光缆应紧靠人孔壁，并以皮线绑扎与搁架上，光缆在人孔内的部分应采取保护措施。

7.按设计要求的器材堵塞光缆管孔光缆在每个人手孔内应使用皮线绑扎光缆标识牌（标识牌模式遵守移动公司相关规定）。

8.管道内光缆预留处必须使用预留架。

9.汇接点局前井内光缆预留在20米至30米之间，剩余光缆应依次均匀盘留在其他相邻井内。

每个井内盘留光缆不超过2条。

10.光缆直过井须采用保护套管进行保护，皮线须绑扎在保护套管上。

局内光缆:1. 局内光缆一般从局前人孔经地下进线室引至光传输设备。

局内光缆应按相关规定制作并绑扎标识牌，以便识别。

2. 光缆在进线室内应选择安全的位臵，当处于易受外界损伤的位臵时，应采取保护措施。

3. 局内光缆应布放整齐美观，沿上线井布放的光缆应使用皮线绑扎在上线加固横铁上．光缆经由走线架、拐弯点(前、后)应予绑扎，两处绑扎的距离不应超过30cm，上下走道或爬墙的绑扎部位，应垫胶管，避免光缆受侧压。

4. 按规定预留在设备侧的光缆，可以留在传输设备机房或进线室。

有特殊要求预留的光缆，应按设计要求留足。

5. 光缆引入局站后应使用阻燃黏胶封堵管孔，不得渗水、漏水。

井下电缆的连接、敷设、维护和检查范文井下电缆作为矿井照明和通信的重要设备之一，其连接、敷设、维护和检查工作至关重要。

下面将从连接、敷设、维护和检查四个方面进行详细的介绍。

1. 连接井下电缆的连接是确保电力传输和通信正常运行的基础。

首先，要选择合适的电缆型号和规格，确保其能够满足井下环境的要求。

然后，进行电缆的切割和剥皮，确保电缆的内部线芯暴露出来。

进行连接时，应注意保持连接端的干净和干燥，通过正确使用绝缘带或绝缘套管进行绝缘保护，并使用合适的连接器或压接工具进行连接。

连接完成后，应进行接地测试和绝缘测试，确保连接的安全可靠。

2. 敷设井下电缆的敷设是将电缆布设在合适的位置，确保其安全可靠地传输电力和通信信号。

首先，要对井下的环境进行调查和评估，确定电缆的敷设路径和方式。

要选择合适的电缆管道或槽道，确保电缆能够避免受到机械损伤和化学腐蚀。

在敷设电缆时，应注意保持电缆的弯曲半径，避免过度弯曲造成线芯断裂。

同时，还要注意电缆与其他设备和构筑物的距离，避免电缆与其他设备相互干扰。

敷设完成后，要进行电缆的标识和记录，便于后期的维护和检查工作。

3. 维护井下电缆的维护是保障电缆长期稳定运行的关键。

维护工作包括定期的巡视、清洁和修复。

定期巡视时，要检查电缆的外观和接头是否存在损坏、老化或松动现象，如果发现异常应及时修复。

清洁工作要定期清除电缆上的尘土和污垢，保持电缆表面的清洁，避免因积尘导致绝缘性能下降。

修复工作要及时修复电缆的接头和外护套，确保电缆的完整性和绝缘性能。

另外，还应定期进行绝缘测试和接地测试，确保电缆的绝缘和接地良好。

4. 检查井下电缆的检查是识别和排查潜在故障隐患的重要手段。

检查工作包括外观检查和电气特性检查。

外观检查主要是通过目视和触摸来检查电缆的外观和连接器是否有异常，如接头松动、绝缘套管老化等。

电气特性检查主要是通过使用合适的测试仪器对电缆的电阻、绝缘电阻和接地电阻等进行测量，判断电缆是否正常工作。

光缆工程施工方案中的光缆敷设技术介绍
在光缆工程中，光缆的敷设是至关重要的一环。

光缆的敷设技术直
接影响到网络的稳定性和性能。

为了确保光缆敷设的顺利进行和良好
的效果，施工方案中的光缆敷设技术必须得到充分的介绍和熟练掌握。

光缆的敷设过程需要注意以下几点：
1. 环境适应性：在选择光缆敷设技术时，需要考虑工程所处的环境，如地表情况、地下管道、水域等，以确保敷设的顺利进行和光缆的安
全性。

2. 光缆保护：在敷设过程中，应采取措施确保光缆的保护，避免光
缆受到外力作用而损坏，影响通信信号传输。

3. 敷设方式：根据工程需要和现场条件，选择合适的光缆敷设方式，如直埋敷设、架空敷设、管道敷设等，确保光缆的安全性和长期稳定性。

4. 敷设工艺：光缆的敷设工艺包括光缆的接头处理、布线规划、固
定方式等，需要按照标准操作程序进行，确保光缆的连接质量和稳定性。

5. 检测验收：敷设完成后，需要进行光缆敷设的检测验收工作，包
括光缆连接质量检测、通信信号测试等，确保光缆敷设的质量和性能
符合要求。

综上所述，光缆工程施工方案中的光缆敷设技术介绍是光缆工程中的关键环节。

只有充分了解并熟练掌握光缆敷设技术，才能保证光缆敷设的顺利进行和工程的顺利完成。

希望工程施工方案制定者能够重视光缆敷设技术介绍，确保工程的质量和成效。

光缆的施工，直埋光缆敷设注意事项一、埋深二、间距直埋光缆与其它建筑物及地下管线的距离规定同沟敷设的光缆不得交叉、重叠，如有可能，应同时布放。

光缆沟深应符合规定，沟底应平整无碎石;石质、半石质沟底应铺10厘米的沙土或细土。

三、直埋光缆敷设1、直埋光缆敷设一般用工厂化抬放敷设和机械牵引敷设二种方法进行。

2、机械牵引敷设光缆之时，沿线应安装滑轮，防止光缆拖地，光缆不应出现小于规定曲率半径的弯曲以及牵引过紧等牵引现象。

3、人工抬放敷设光缆之时，防范抬放人员进行必要的训练训练，理应抬放时应有一元化的指挥调度，使光缆受力均匀，方向一致，保证整条光缆安全地抬至沟边后逐段放入濶濑叶紫珠。

抬放光缆时光缆不得会发生扭曲和小弯，光缆必须平放沟底，不得腾空和拱起。

4、布放过程中或布放后应及时检查光缆外皮，如有破损应立即加固，直埋光缆敷设后应按相关要求检查光缆护层对地绝缘电阻。

5、光缆敷设后应按规定和要求对光缆金属护层进行对地绝缘测试，并及时处理绝缘障碍。

6、光缆敷设在纵坡大于20度，坡长大于30米的斜坡上时，宜采用“S”形敷设。

7、直埋光缆必须经检查确认符合质量验收标准后，方可回填土。

光缆沟望板应先回填15厘米厚的碎土或细土，并应人工踏平，严禁将石块、砖头等推入沟内。

回填土应高出地面10厘米。

8、直埋光缆插孔应安排连接埠在地势较高、较平坦和地质巩固之处，应避开水塘、河渠、沟坎、道路等施工、维护不便，或接头有可能受到扰动的具体位置。

光缆接头坑一般位于光缆路由前进方向的右侧;接头坑深度一般应符合光缆埋深度要求;光缆接头盒慎防上方可采用水泥盖板或其它防机械损伤的保护措施。

光缆接头预留一盘不少于4m，盘留应整齐;监测电缆引出位置应尽量一致。

四、防护1、海缆线路穿越铁路、通车繁忙或开挖路面受到限制的公路时，应采用钢管保护，或定向钻孔地下敷管，但应同时保证其他地下管线巷道的安全。

采用钢管时，应伸出路基两侧排水沟同时1m，光缆埋深未必北距排水沟沟底应不小于80cm，并符合相关部门的规定。

关于井下电缆吊挂标准及管理规定
一、电缆敷设及吊挂原则
1、电缆必须吊挂。

2、电缆水平敷设时必须与巷道走势保持一致，垂直方向敷设时必须与地面成90°，即横平竖直。

3、电缆改变敷设方向时，转弯处应有适宜的圆弧。

4、电缆悬挂点的间距在水平巷道或倾斜巷道内应不超3米。

5、电缆应每根分开吊挂（从上到下吊挂顺序为：监控电缆、监控光缆、通信电缆、信号电缆、动力电缆）
备注：
1、9#煤轨道大巷从三联络巷至五联络巷监控电缆统一吊挂至巷道南帮。

2、9#煤胶带大巷从三联络巷至第四联络巷全部吊挂至巷道北帮。

二、一般规定
1、电缆与供风管、供水管在巷道一侧吊挂时，必须敷设在管子上方并保持0.3米以上的间距。

2、高、低压电缆敷设在同一侧时，高低压电缆之间额距离大于0.1米。

3、高压电缆之间、低压电缆之间的距离不得小于50mm。

4、主要巷道内敷设的电缆每100米标识电缆标志牌。

5、通过风门、防火门、电气设备隔墙等敷设电缆时应有穿墙套管保护，电缆穿套管后用泥土密封。
