国标尺寸系列O型密封圈

O型圈国家标准O型圈国家标准O型圈中国国家标准O型圈美国国家标准(as568)O型圈日本国家标准(as568)O型圈英国国家标准O型圈法国国家标准O型密封圈德国标准DIN3771-1993GB/T5720-2008O形橡胶密封圈试验方法JB/T6658-2007气动用O形橡胶密封圈沟槽尺寸和公差JB/ZQ4224?97O形橡胶密封圈尺寸系列HG/T2021-91耐高温滑油O形橡胶密封圈材料HG/T2333-1992真空用0形圈橡胶材料HG/T3089-2001燃油用O形橡胶密封圈材料HG/T2579-2008普通液压系统用O形橡胶密封圈材料ISO3601-1-2002流体动力系统.O型密封圈.第1部分内径、横截面、公差和尺寸识别编码ISO3601-5-2002流体动力系统.0型密封圈.第5部分工业用弹性材料的适宜性.GB3452.1-92：液压气动用O型圈尺寸系列及公差。

GB3452.2-87：O形橡胶密封圈外观质量检验标准。

GB3452.3：液压气动用O形橡胶密封圈沟槽尺寸和设计计算准则。

HG/T2579-94：O形圈橡胶材料第一部分：用于普通液压系统。

JISB2401-1991：O型圈规格。

目前，O形圈规格标准选用是根据新国标GB3452.1-92来进行选用的。

内径*线径;单位：毫米。

O型圈规格标准内径*线径(1.78-133.07*1.78MM)O形圈规格标准内径*线径(1.24-247.32*2.62MM)O形圈规格标准内径*线径(4.34-456.06*3.53MM)O形圈规格标准内径*线径(10.46-557.61*5.33MM)O形圈规格标准内径*线径(113.67-557.66*6.99MM)O形圈规格标准内径*线径(24.4-144.4*3.1MM)O形圈规格标准内径*线径(149.3-299.3*5.7MM)O形圈规格标准内径*线径(149.5-399.5*8.4MM)O形圈规格标准内径*线径(0.8-500*0.5-1MM)O型圈规格标准内径*线径(1-2000*1-15MM)O形圈压缩量的确定①静密封：a、对圆柱面密封取10-15%;b、对平面静密封取20-30%。

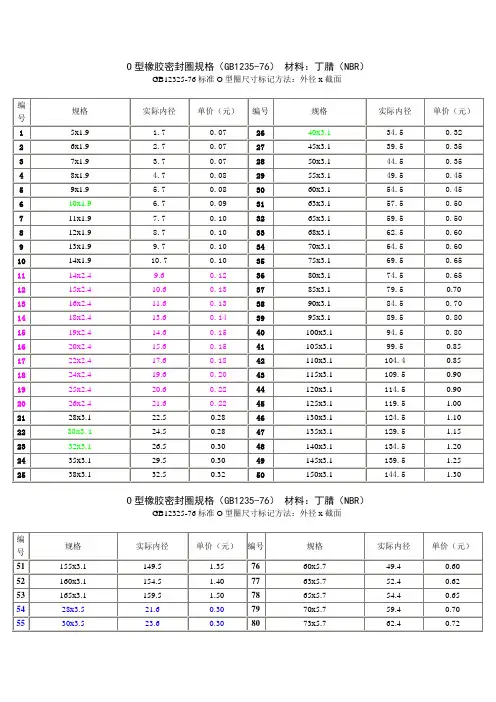

O型橡胶密封圈规格（GB1235-76）材料：丁腈（NBR）GB12325-76标准O型圈尺寸标记方法：外径x截面O型橡胶密封圈规格（GB1235-76）材料：丁腈（NBR）GB12325-76标准O型圈尺寸标记方法：外径x截面适用于有机械振动和介质脉动的工作环境。

耐震压力表可测量无爆炸危险、无结晶体、不凝固以及对铜合金不起腐蚀作用的液体、气体、蒸汽等介质的压力。

YN-100B不锈钢耐震压力表规格示意□ - □□□□ YN 系列耐振压力表 - 60 - 压力表直径为 60 毫米 100 - 压力表直径为 100 毫米 150 - 压力表直径为 150 毫米 200 - 压力表直径为 200 毫米Z 轴向 T 带边 Q 前边主要技术参数产品型号 YN-60 YN-100 YN-150 YN-200 公称直径Ф60 Ф100 Ф150 Ф200 接头螺纹 M14×1.5 M20×1.5 精确度等级 1.5；2.5 1.0；1.5 测量范围（MPa) 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6； 0～1；0～1.6；0～2.5；0～4； 0～6； 0～10；0～16；0～25； 0～40；0～60；耐振等级 V.H.4 使用环境条件温度-40～70℃；相对温度≤85% 仪表执行标准：GB/T1226-2001，Q/320211 DGH01-2003 全不锈钢压力表使用工作温度：-40℃~70℃；全不锈钢耐震压力表使用工作温度：-25℃~70℃工作环境振动频率不大于25Hz，振幅不大于1mm通用的意义有这些，但具体到不同的厂家还有不同的含意在仪表型号表示中：Ｙ表示压力，Ｚ表示真空或阻尼，Ｂ表示防爆或标准，Ｊ表示精密或矩形，Ａ表示氨表，Ｘ表示信号或电接点，ＸＣ表示磁助电接点，Ｐ表示膜片，Ｅ表示膜盒，Ｆ表示防腐，Ｎ表示耐震，Ｔ表示弹簧管，Ｂ表示不锈钢等等．我们常用的有：ＹＴＦ表示不锈刚压力表 ') ，ＹＡ表示氨用压力表 ') ，ＹＸＣ表示电接点压力表 ') ，ＹＺ表示真空压力表 ') ，ＹＹ表示乙炔压力表 ') ，ＹＯ表示耐热压力表 ') ，ＹＨ表示氢气压力表 ') 等等YQ、YQF系列两级压力调节器主要适用于输入压力需要精密控制和调整的分析仪器、环保仪器设备、电力工业、以及其它仪器和设备.还适用于无腐蚀性（YQ系列）或有腐蚀性（YQF系列）的纯气及标准混合气体，对钢瓶气体的高压气源进行精密调节后，送入仪器设备。

80.0*2.00
24.0*1.00
20.0*1.50
49.0*1.90
27.0*2.00
88.0*2.00
25.0*1.00
22.0*1.50
78.0*1.90
28.0*2.00
84.0*2.00
26.0*1.00
24.0*1.50
90.0*1.90
29.2*2.00
100*2.00
27.0*1.00
下，硬度越高，防挤出（变形甚至撕裂）的能力就越强（右图）。因此，应选用硬度较高的 O 形圈。 然而，市场上常见的 O 形圈均为丁氰橡胶制成，邵氏硬度一般在 70 左右，难以满足相当一部分工况的要求。 O 形圈的沟槽设计有相关的国家标准，主要分动密封、轴向静密封和径向静密封三种。法兰、箱盖等的 O 形圈采用轴向压紧更便于装配和保证密 封性能。另外，我国国家标准中的沟槽尺寸标准已显落后，如国家标准中受内压的 O 形圈沟槽外径等于 O 形圈外径，而 PARKER 法兰接头的 O 形圈沟槽外径小于 O 形圈外径。设计时应适当参考国外标准。 有 O 形圈的密封面不得使用平面密封胶，可以在 O 形圈上涂少量黄油以使其不脱落。在维修时，应根据沟槽尺寸确定 O 形圈规格，并不是线径 越粗越好。
选用 O 形圈时，首先应尽量选用新国标，线径 2.65 和 3.55 的使用最为普遍，在外径大于 30 左右，结构尺寸允许的情况下，尽量选用线径 3.55 的 O 形圈，以达到更大的压缩量和接触面积。 O 形圈的材料主要有丁氰橡胶 NBR 和氟橡胶 FKM，氟橡胶更适用于高温工况。 除材料之外，O 形圈很重要的一个指标的是它的硬度，一般采用邵氏硬度来表示，从 60 到 90 左右不等，数值越大表示硬度越高。在同样压力

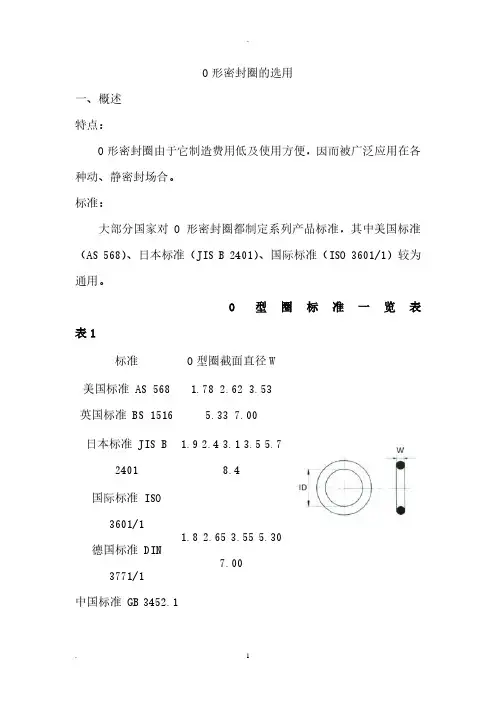

O 形密封圈的选用一、概述 特点：O 形密封圈由于它制造费用低及使用方便，因而被广泛应用在各种动、静密封场合。

标准：大部分国家对O 形密封圈都制定系列产品标准，其中美国标准（AS 568）、日本标准（JIS B 2401）、国际标准（ISO 3601/1）较为通用。

O型圈标准一览表表1标准 O 型圈截面直径W美国标准 AS 568 英国标准 BS 15161.782.623.53 5.33 7.00日本标准 JIS B 2401 1.9 2.4 3.1 3.5 5.78.4国际标准 ISO 3601/1 德国标准 DIN3771/1 中国标准 GB 3452.11.82.653.55 5.307.00优先的米制尺寸1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 7.0 8.0 10.012.0美国标准AS 568（900系列）1.02 1.42 1.631.83 1.982.08 2.21 2.462.953.00密封机理：O形密封圈是一种自动双向作用密封元件。

安装时其径向和轴向方面的预压缩赋与O形密封圈自身的初始密封能力。

它随系统压力的提高而增大。

性能参数：静态密封动态密封工作压力无挡圈时，最高可达20MPa；有挡圈时，最高可达40MPa；用特殊挡圈时，最高可达200MPa。

无挡圈时，最高可达5MPa；有挡圈时，较高压力。

运动速最大往复速度可达0.5m/s，最大旋转速度可达2.0m/s。

度一般场合：-30℃～+110℃；特殊橡胶：-60℃～+250℃；旋温度转场合：-30℃～+80℃介质见《橡胶密封件原料特性表》。

二、O形密封圈选择应考虑的因素1、工作介质和工作条件在具体选取O形圈材料时，首先要考虑与工作介质的相容性。

还须综合考虑其密封处的压力、温度、连续工作时间、运行周期等工作条件。

若用在旋转场合，须考虑由于摩擦热引起的温升。

不同的密封件材料，其物理性能和化学性能都不一样，见《橡胶密封件原料特性表》。
