A6保险丝

驻车暖风
从2005年款起适用
说明：
信息，关于
♦继电器位置分配和保险丝位置分配♦多脚插头连接
♦控制单元和继电器
♦接地连接
⇒ 安装位置在一览图中！
信息，关于
♦故障查询程序
⇒ 引导型故障查询
ws=白色
sw=黑色
ro=红色
br=棕色
gn=绿色
bl=蓝色
gr=灰色
li=淡紫色
ge=黄色
or=桔黄色
T8a-8芯黑色插头连接，在辅助加热装置控制单元上
T10v-10芯白色插头连接，排水槽电控箱左侧接线板
V6-燃烧空气鼓风机
V54-计量泵
V55-循环泵
Z66-燃油预热加热元件
50-行李箱左侧接地点
261-可加热式喷嘴导线束中的接地连接
✱-仅用于带柴油发动机的汽车
or=桔黄色4344454647484950515253545556。

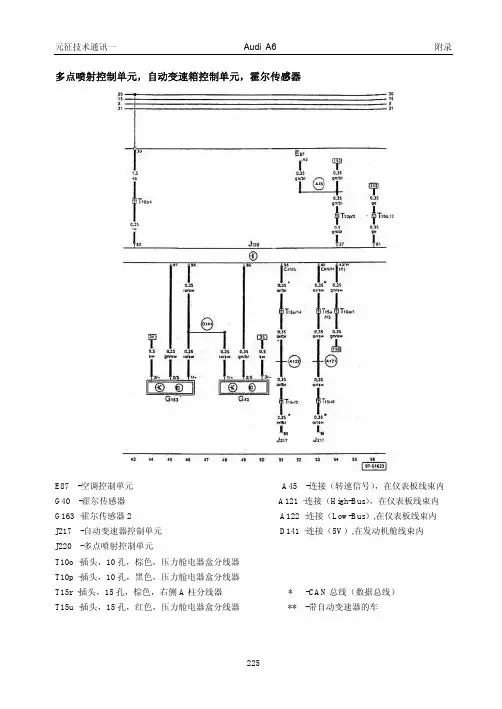

多点喷射控制单元，自动变速箱控制单元，霍尔传感器E87 -空调控制单元A45 -连接（转速信号），在仪表板线束内G40 -霍尔传感器 A121 –连接（High-Bus），在仪表板线束内G163 –霍尔传感器2 A122 –连接（Low-Bus）,在仪表板线束内J217 -自动变速器控制单元 D141 –连接（5V）,在发动机舱线束内J220 -多点喷射控制单元T10o –插头，10孔，棕色，压力舱电器盒分线器T10p –插头，10孔，黑色，压力舱电器盒分线器T15r –插头，15孔，棕色，右侧A柱分线器* -CAN总线（数据总线）T15u –插头，15孔，红色，压力舱电器盒分线器** -带自动变速器的车多点喷射控制单元，燃油泵继电器，λ传感器E87 -空调控制和显示单元 T15u -插头，15孔，红色，压力舱电器盒分线器G39 -λ传感器 Z19 -λ传感器加热器G108 –λ传感器2 Z28 -λ传感器2加热器J17 -燃油泵继电器J220 –多点喷射控制单元 200 -接地连接（屏蔽）,在发动机舱线束内S234 –保险丝支架上保险丝34 D22 -连接（通过保险丝234），在右前线束内T4u -插头，4孔，黑色，用于λ传感器1T4v -插头，4孔，黑色，用于λ传感器2T10n –插头，10孔，橙色，压力舱电器盒分线器T10o -插头，10孔，棕色，压力舱电器盒分线器 * -2.8升发动机，前轮驱动车T10p -插头，10孔，黑色，压力舱电器盒分线器 ** -2.4升发动机空气流量计，催化转换器后的λ传感器G70 -空气流量计G130 –催化转换器后的λ传感器G131 –催化转换器后的λ传感器2J220 -多点喷射控制单元T4s -插头，4孔，绿色，用于催化转换器后的λ传感器T4t -插头，4孔，棕色，用于催化转换器后的λ传感器2 Z29 -催化转换器后的λ传感器的加热器Z30 -催化转换器后的λ传感器2的加热器D22 -连接（通过保险丝），在右前线束内多点喷射控制单元，空气流量计，凸轮轴调整阀，进气岐管转换阀D -点火开关 A2 -正极连接（15），在仪表板线束内F36 -离合器踏板开关 D22 -连接（通过保险丝234），在右前线束内J220 –多点喷射控制单元N80 -活性碳罐电磁阀1 * -带手动变速器N156 –进气岐管转换阀N205 –凸轮轴调整电磁阀-1-N208 –凸轮轴调整电磁阀-2-T10o -插头，10孔，棕色，压力舱电器盒分线器T15e -插头，15孔，白色，压力舱电器盒分线器多点喷射控制单元，车速控制装置（GRA）E45 -GRA开关 85 -接地连接-1-，在发动机舱线束内E87 -空调控制和显示单元 A16 -连接（GRA），在仪表板线束内G266 -机油油面高度/温度传感器，技术保养周期J104 -带EDS的ABS控制单元J220 -多点喷射控制单元T10k -插头，10孔，橙色，左侧A柱分线器T10o -插头，10孔，棕色，压力舱电器盒分线器T10q -插头，10孔，黑色，在GRA开关上T15e -插头，15孔，白色，压力舱电器盒分线器T15u -插头，15孔，红色，压力舱电器盒分线器多点喷射控制单元，二次空气泵，踏板位置传感器G79 -油门踏板位置传感器V101 -二次空气泵G185 –油门踏板位置传感器-2- 12 -接地点，在发动机舱左侧J220 -多点喷射控制单元A32 -正极连接（30）,在仪表板线束内J299 -二次空气泵继电器N112 -二次空气进气阀S130 -二次空气泵保险丝T3bg -插头，3孔，白色，压力舱电器盒分线器T6an -插头，6孔，在脚坑左前方T10n -插头，10孔，橙色，压力舱电器盒分线器T15e -插头，15孔，白色，压力舱电器盒分线器发动机冷却系统E87 -空调控制和显示单元V7 -冷却风扇F18 -冷却风扇热敏开关V51 -冷却液随动泵F54 -冷却风扇热敏开关F129 -空调压力开关44 -接地点，左侧A柱下部J293 -冷却风扇控制单元，在发动机舱左前方 193 -接地连接-1-，在冷却风扇线束内S42 -冷却风扇单保险丝L4 -连接（75al）,在空调线束内S142 -冷却风扇控制单元保险丝 L39 -连接（空调压力开关）-1-,在自动空调S225 -保险丝支架上保险丝25 线束内T2by -插头，2孔，在冷却风扇控制单元上T6ao -插头，6孔，在冷却风扇控制单元上T10c -插头，10孔，灰色，左侧A柱分线器仪表板组件，燃油泵G -燃油表传感器T32 -插头，32孔，蓝色，在仪表板上G1 -燃油表 T32a –插头，32孔，绿色，在仪表板上G5 -转速表 T16a –插头，16孔，自诊断接口G6 -燃油泵（供油泵）86 -接地连接-1-，在后部线束内J218 –仪表板内组合处理器 269 -接地连接(传感器接地)-1-，在仪表板线束内K -自诊断接头A45 -连接（转速信号），在仪表板线束内K2 -发电机指示灯A76 -连接（自诊断K线），在仪表板线束内K132 –电子油门操纵机构故障指示灯* -传感器接地输出S228 –保险丝支架上保险丝28T6a -插头，6孔，蓝色，左侧A柱分线器T10f -插头，10孔，棕色，左侧A柱分线器仪表板组件，车速传感器，机油压力报警器F1 -机油压力开关131 -接地连接-2-，在发动机舱线束内F66 -冷却液不足显示开关135 -接地连接-2-，在仪表板线束内G3 -冷却液温度表199 -接地连接-3-，在仪表板线束内G21 -车速表 A108 –连接(车速信号)，在仪表板线束内G22 -车速表传感器（霍尔传感器，在变速器上）J218 -仪表板上组合处理器* -两种都有可能K3 -机油压力警报灯K28 -冷却液温度/冷却液不足报警灯T10p –插头，10孔，黑色，压力舱电器盒分线器T32 -插头，32孔，绿色，在仪表板上制动灯开关，车速控制装置（GRA）的制动踏板开关F -制动灯开关 A18 -连接（54），在仪表板线束内F47 –GRA的制动踏板开关 A20 -连接（15a）,在仪表板线束内M9 -左侧制动灯灯泡 A38 -正极连接-2-（15a），在仪表板线束内M10 –右侧制动灯灯泡 A52 -正极连接2（30），在仪表板线束内S5 -保险丝支架上保险丝 B131 –连接（54），在驾驶室线束内S7 -保险丝支架上保险丝 J9 -连接-1-（15a）,在ABS线束内S13 –保险丝支架上保险丝S231-保险丝支架上的保险丝31。
