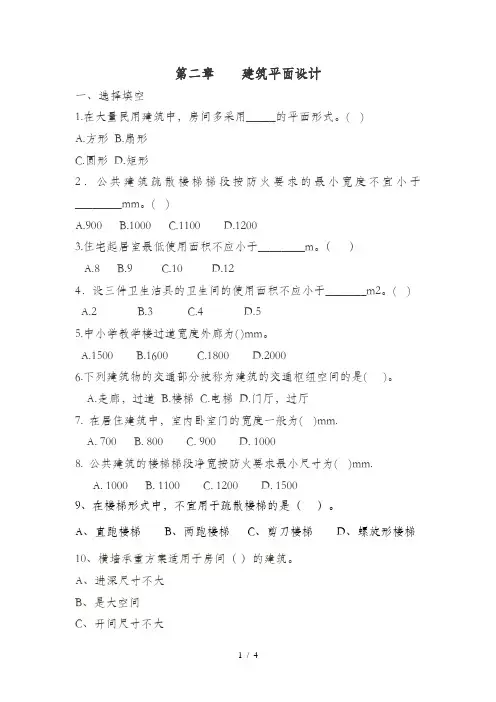

第二章建筑平面设计一、选择填空1.在大量民用建筑中，房间多采用_____的平面形式。
( )A.方形B.扇形C.圆形D.矩形2．公共建筑疏散楼梯梯段按防火要求的最小宽度不宜小于________mm。
( )A.900B.1000C.1100D.12003.住宅起居室最低使用面积不应小于________m。
（）A.8B.9C.10D.124．设三件卫生洁具的卫生间的使用面积不应小于_______m2。
( )A.2B.3C.4D.55.中小学教学楼过道宽度外廊为( )mm。
A.1500B.1600C.1800D.20006.下列建筑物的交通部分被称为建筑的交通枢纽空间的是( )。
A.走廊，过道B.楼梯C.电梯D.门厅，过厅7. 在居住建筑中，室内卧室门的宽度一般为( )mm.A. 700B. 800C. 900D. 10008. 公共建筑的楼梯梯段净宽按防火要求最小尺寸为( )mm.A. 1000B. 1100C. 1200D. 15009、在楼梯形式中，不宜用于疏散楼梯的是（）。
A、直跑楼梯B、两跑楼梯C、剪刀楼梯D、螺旋形楼梯10、横墙承重方案适用于房间（）的建筑。
A、进深尺寸不大B、是大空间C、开间尺寸不大D、开间大小变化较多12、民用建筑的主要楼梯一般布置在（）A、建筑物次要入口附近B、门厅中位置明显的部位C、一定要在房屋的中间部位D、一定要在房屋的端部13、对防火要求较高的建筑应设（），供疏散用的楼梯门应开向（）A、开放式楼梯B、螺旋形楼梯C、封闭式楼梯D、疏散方向E、走廊方向二、多项选择1、房间门窗的位置应考虑（）A、墙面完整，便于家具设备布置和充分利用室内有效面积B、窗开得宽些C、门开得小些D、门窗位置有利于采光，通风E、门的位置应方便交通，利于疏散三、填空题1.一些人流大量集中的公共活动房间，如多功能厅等，按防火疏散要求，门的总宽度按每100人________宽计算。
2.楼梯按使用性质分类，可分为主要楼梯、辅助楼梯和________。
房屋建筑学复习依据重庆大学精品课程《房屋建筑学》网络资料整理第一章民用建筑设计概论第二章建筑平面设计1、填空题1 从组成平面各部分的使用性质来分析，建筑物由（）和（）两部分组成。
使用部分，交通联系部分2 建筑物的使用部分是指建筑物中的（）和（）主要使用房间、辅助使用房间3 建筑平面设计包括（）及（）。
单个房间平面设计、平面组合设计4 从主要使用房间的功能使用要求来分类，有（）房间、（）房间和（）房间。
生活用、工作学习用、公共活动用5 影响主要使用房间面积的主要因素是：（）、（）、家具设备的数量和布置方式等。
房间内部活动特点、使用人数的多少.6 房间内部的面积根据它的使用特点，可分为（）所占面积，（）面积和人们的（）面积。
家具或设备，交通，使用活动7 教室第一排座位距黑板的距离必须大于等于（）m，以保证垂直视角大于（）度。
2、 458 为防止最后一排座位距黑板过远，后排距黑板的距离不宜大于（）m。
8.59 为保证室内采光的要求，一般单侧采光时房间进深不大于窗上口至地面距离的（）倍。
双侧采光时进深可较单侧采光时增大（）倍。
2、110 厕所、浴室的门扇宽度一般为（）mm。
70011 安照《建筑设计防火规范》的要求，当房间使用人数超过（）人，面积超过（）平方米，至少需设两个门。
50、6012 对于大型公共建筑，如影剧院的观众厅，门的数量和总宽度应按每100人（）mm宽计算，且每扇门宽度不宜小于（）mm。
600、140013 交通联系部分包括（）、（）、（）。
水平交通空间、垂直交通空间、交通枢纽空间14 房间中门的最小宽度是由（）、（）及（）决定的。
人体尺寸、通过的人流股数、家具设备的大小2、选择题从主要使用房间的功能使用要求来分类，有（）。
A、生活用房间B、工作用房间C、学习用房间D、社会活动用E、公共活动用A、B、C、E2 影响房间面积大小的因素有（）。
A、房间内部活动特点B、使用人数的多少C、家具设备的数量D、家具的布置方式E、结构布置形式A、B、C、D3 房间内部的使用面积根据它的使用特点，可分为（）。
第2章建筑平面设计【教学目的】本章以大量性民用建筑为主，论述了建筑平面设计的一般原理和方法。
学生应熟知单个房间的设计方法和房间的组合方式，掌握交通联系空间的作用和设计方法。
理解影响平面设计的的多种因素，着重于了解建筑平面设计的规律性问题。
【教学要求】通过本章的学习，学生能够：1. 分析单个房间的功能对平面设计的影响，掌握其平面设计要点。
2. 熟悉交通联系空间的不同形态，掌握其布置原则。
3. 掌握建筑平面组合中的功能分区、流线分析方法。
4. 了解不同的建筑平面组合方式，理解其适用范围以上内容对于搞好一般民用建筑方案设计是不可缺少的基础知识。
学习时不能满足于死记硬背，着重总结其规律性，学习那些行之有效的处理手法，以便在建筑实践中灵活运用，并通过经常的观察与思考，不断地练习和实践，进一步加深理解。
【学习重点与难点】本章重点是使用房间和辅助房间的功能对设计的要求、平面及空间组合设计。
本章难点是建筑平面组合中的功能分区、流线分析方法；不同建筑功能空间的平面及空间组合设计。
【重要知识点】功能分区、流线分析、平面及空间组合设计。
平面图是建筑物各层的水平剖视图，由于建筑使用功能要求和建筑空间组合关系通常集中反映在在平面使用上，因此建筑设计往往最先从平面设计着手。
建筑平面图也同时反映了围合建筑空间的垂直构件之间的位置关系，所以应该紧密联系剖面和立面设计不断调整、修改平面，即建筑平面设计始终要从三维空间的角度来考虑问题。
按照建筑空间的使用性质分类，可以分为使用空间和交通联系空间两种。
使用空间是指满足主要使用功能和辅助使用功能的那部分空间。
例如住宅中的起居室、卧室等主要功能空间和卫生间、厨房等辅助功能空间；工业厂房中的生产车间等主要功能空间和仓库、更衣室、办公室等辅助功能空间，都是建筑物中的使用空间。
交通联系空间是指连通建筑使用空间的部分，例如建筑内的门厅、过厅、走道、楼梯、电梯等等，都属于建筑物中的交通联系空间。
2．1功能房间平面设计建筑物内部的使用空间，是建筑功能的基本单元，从不同使用功能房间入手进行设计是建筑平面设计的基本方法。
第二章建筑平面设计1.民用建筑平面设计包括房间设计和平面组合设计。
2.建筑空间构成：由使用空间（主要使用空间与辅助使用空间）、交通联系空间组成。
3.民用建筑房间由主要由使用房间和辅助使用房间构成。
设计时考虑：有适宜的尺度，足够的面积，恰当的形状，良好的朝向、采光、通风条件，方便的内外交通联系、有效的利用建筑面积，合理的结构布局，便于施工。
辅助房间的设计原理与使用房间的设计原理基本相同。
一般布置有管道和设备，大小和布置受到一定限制。
4.房间面积包括以下三个部分：（1）家具和设备所占用的面积；（2）人使用家具设备及活动所需的面积；（3）房间内部交通面积。
5.影响房间面积大小的因素：（1）房间用途、使用特点与要求；（2）容纳人数多少；（3）家具类型、数量及布置方式；（4）室内交通活动；（5）采光通风；（6）结构合理性及建筑模数。
6.确定房间面积依据：容纳人数、面积定额指标。
7.房间形状要从使用特点、结构形式和布置、经济条件、美观等方面综合考虑。
8.绝大多数房间采用矩形，主要原因如下：（1）矩形平面体形简单，墙体平直，便于家具布置和设备安排，能充分利用室内面积，有较大的灵活性。
（2）结构布置简单，便于施工。
（3）便于统一空间进深，有利于平面及空间组合。
9.常见的房间形状有：矩形、方形、多边形、圆形。
观众厅的平面形状一般有矩形、钟形、扇形、六角形、圆形。
10.房间尺寸是指面宽和进深，面宽由一个或多个开间组成。
从以下几个方面考虑：（1）满足家具布置和人活动的要求。
（2）满足视听要求。
（3）良好的自然采光。
（4）经济合理的结构布置。
（5）符合建筑模数协调统一标准要求。
11.为防止近视教室的第一排座位距黑板的距离必须大于等于2m，保证垂直视角大于45度；为保证看得清、听得见后排距黑板的距离不宜大于8.5m；为防止斜视水平视角应大于30度。
12.民用建筑一般均要求有良好的自然采光，采光一般采用单侧采光和双侧采光。
13.开间进深：两横墙间距离称为开间，两纵墙间距离称为进深。
14.房间门的设置：门供出入和交通联系用的，兼有采光和通风作用。
设计考虑的内容和要求（设计时考虑的因素）：（1）门的宽度和数量；宽度取决于人体尺寸、人流股数、家具设备大小等因素。
单股人流通行的最小宽度为550，一个人侧身通行的所需的宽度为300，门的最小宽度为650—700，厕所浴室经常采用这种尺寸；卧室、阳台、厨房的应考虑一人携带物品通行，卧室常去900，厨房可取800；办公室应考虑一人正面通行，一人侧面通行，常采用1000；但房间面积大，使用人数多时，应根据使用要求采用双扇门、四扇门或增加门的数量。
双扇门的宽度可为1200-1800，四扇门的宽度可为2400-3600。
防火要求超过50人，面积超过60平方米，至少需设两个门。
大型公共建筑如剧院观众厅、体育馆比赛大厅门的数量和宽度应按《建筑设计防火规范》进行计算，一般应设在人通行方便的通道处，宽度不小于1400。
（2）门的位置和开启方向设计要求：便于家具设备布置和充分利用室内面积。
(卧室门常设于一角，集体宿舍设于墙中。
)方便交通利于疏散。
（3）开启方式有利于疏散和平面组合15. 窗主要起通风采光作用，有时也起围护作用。
16. 窗的设计要求：(1)窗的面积。
面积大小取决空间用途，按规范规定的窗地面积比，根据地面面积求窗洞面积。
（2）窗的位置窗的位置考虑采光、通风、家具布置、立面效果。
教室单侧采光窗户应靠左侧；窗间墙宽度不应大于80；靠黑板处最好不开窗，距黑板距离不小于80。
窗最好考虑在门或窗的对面或离门较远位置，以利于通风。
17. 卫生间设计的一般要求：（1）力求布置紧凑，节约面积；（2）应有良好的天然采光和自然通风，以便排除臭气。
（3）布置宜左右相邻，上下对称。
（4）既要隐蔽，又要方便使用。
（5）必须解决好防水排水问题。
18. 卫生间分为公共卫生间和专用卫生间。
浴室、厕所、盥洗室与厕所布置在一起成为卫生间。
厕所分为又前室和无前室两种。
公共卫生间常设前室。
厨房布置有单排、双排、L形、U型。
吊柜地距地高度不应超过1.7米。
19. 交通联系部分水平交通空间（走道或走廊）、垂直交通空间（楼梯、电梯、坡道）和交通枢纽空间（门厅、过厅）。
20. 交通联系空间设计时要注意一下几点：（1）适当的高度、宽度和形式，并注意空间形象的完美和简洁；（2）线路简洁明确，人流通畅；（3）良好的采光、通风和照明条件；（4）平时人流通畅、便于联系，紧急是疏散迅速、安全。
（5）在满足要求的前提下，尽可能节约面积。
21. 走廊的宽度根据人流、安全疏散、性质和空间感受确定。
供人通行的走廊宽度根据人流股数和门的开启方向综合确定，一股550，二股1100-1200，三股1650-1800。
两侧布置房间时，学校2.1～3m，门诊部2.4～3m，办公楼2.1～2.4m，旅馆1.5～2.1m，住宅内部走廊宽度不应小于0.9m，疏散走廊宽度不小于1.1m。
22. 解决内走廊采光通风的措施：（1）走廊尽端开窗；（2）走廊两侧房间设高窗；（3）走廊较长时，中部设开敞空间或玻璃隔断；（4）内外走廊相结合。
23. 根据使用要求选择楼梯的形式和位置，根据使用性质、人流、防火规范确定宽度及数量；根据使用对象和使用场合选择坡度。
24. 楼梯的形式有：直跑、两跑、两跑三段、三跑、曲尺性、剪刀式、交叉式、螺旋形、弧形。
（1）楼梯形式主要依据建筑性质、使用空间、室内外空间设计确定；（2）楼梯按使用性质分为主要楼梯、次要楼梯、消防楼梯。
25. 楼梯宽度主要根据使用性质、使用人数、防火规范确定。
✧一般按每股0.55+（0～0.15）m确定；✧最小净宽按两股人流疏散确定；✧单人通行宽度不小于900；✧住宅内部可减小到于850～900；✧双人1100～1200；✧三人1650～19500；✧疏散楼梯最小宽度1.1m；✧高层住宅建筑最小宽度1.1m；26. 楼梯数量根据使用人数和防火规范确定。
✧公共建筑至少设两个楼梯。
✧符合防火规范对楼梯间房间至走廊最大距限制。
27. 电梯布置要求：（1）布置在人流集中的地方（2）安防火规范要求应配置辅助楼梯；（3）井道无采光要求，布置灵活，主要考虑交通方便、通畅。
等候厅人流集中，应有天然采光及自然通风。
✧电梯分为乘客电梯、载货电梯、客货两用电梯、杂物电梯。
✧布置形式有单面式和双面式。
28. 门厅的作用：主要作用是接纳人流、分配人流，室内外空间过渡及各方面交通衔接。
同时根据使用性质不同兼有其它作用。
29. 门厅分为对称式门厅和非对称式门厅。
30. 门厅设计要求：（1）应处于总平面中明显而突出的位置，一般应面向主干道，出入方便；（2）设计要有明确的导向性，同时交通流线组织简洁明确，减少相互干扰或拥挤堵塞现象。
（3）门厅入口处应设门廊，供人出入暂时停留或收张雨具。
（4）对外出口宽度数量应满足防火疏散要求。
总入口数量不少于2个，人流集中按表2-5进行核算。
（5）应按建筑要求对墙、地、顶、照明金额采光进行处理。
31. 过厅位于走廊与楼梯间、走廊转折处、走廊与人数较多房间的衔接处。
将交通面积扩大为过厅，起人流的转折与缓冲作用。
32. 平面组合设计应遵循的原则（要求）：功能分区合理，流线组织明确，平面布局紧凑，结构经济合理，设备管线布置集中，体型简洁美观。
33. 功能分析图:将某类建筑的各个使用部分用途表方式形象的绘出其相互关系。
34. 影响平面组合的因素：（一）使用功能（1）合理的功能分区，进行使用功能分析时应考虑房间的主次关系、内外关系、相互之间的分隔与联系。
布置时按房间的主次之分、内外关系进行合理安排，同时考虑房间之间的使用性质进行功能分区，使其既有分隔又有联系。
（2）明确的流线组织✧流线关系组织明确：流线简洁通畅，不迂回逆行，避免相互交叉。
✧平面设计中，房间一般按使用流线的顺序关系组合。
（二）结构类型：结构对平面组合影响很大，在满足使用功能的前提下，应选择经济和合理的结构方案，使平面组合与结构布置协调一致。
35. 常见的结构类型有三种：混合结构、框架结构、空间结构。
✧混合结构根据受力方式分为：横墙承重、纵墙承重、纵横墙承重。
当开间尺寸大部分相同，且符合钢筋混凝土板的经济跨度时，采用横墙承重。
当开间尺寸多样，进深尺寸比较统一，且符合钢筋混凝土板的经济跨度时，采用横墙承重。
✧优点：结构简单、造价低；缺点：受钢筋混凝土梁板经济跨度（4m）限制，空间小，开窗受限制。
使用范围：适合开间和进深尺寸较小，层数不多的中小型民用建筑，如住宅、中小学校、医院、办公楼。
✧混合结构平面组合设计要点①开间和进深尺寸尽量统一；②上下承重墙对齐。
大房间在上，小房间在下。
③承重墙布置均匀，门窗洞口大小符合墙体受力特点。
以保证建筑物的整体刚度④个别面积较大的房间,应设置在房屋的顶层或形成独立体部。
✧框架结构特点：强度高、整体性好、刚度大、抗震性好，平面布局灵活，开窗自由，钢筋、水泥用量大，造价高。
适合开间进深尺寸大的商场、教学楼等公共建筑及高层住宅。
✧空间结构：薄壳、悬索、网架。
✧空间结构特点：用材经济、受力合理、跨度大，适用于体育场、火车站等大型公共建筑。
（三）设备管线：管线布置时尽量集中布置、上下对齐。
（四）建筑造型36. 平面组合形式：平面组合是根据房间的使用功能特点和交通路线将房间组织起来。
（1）走廊式组合特点：房间与交通空间明确分开，房间沿走廊一侧或两侧布置，房间门直接开向走廊，房间通过走廊联系，相互之间保持较好的独立性，个房间有直接的天然采光和通风，结构简单，施工方便。
适用范围：适用于房间面积不大，数量较多的重复空间组合，如学校、医院、宾馆。
分类：分为外走廊和内走廊两种，又细分为单内廊、双内廊、但外廊、双外廊。
示意图：（2）套间是组合特点：房间与房间之间相互穿套，不在通过走廊联系。
减少了走道，节约交通面积，平面布置紧凑，面积利用率高，房间之间联系方便。
缺点是房间使用不灵活，房间之间相互干扰大。
适用于展览馆、商场、火车站等建筑物。
分类：分为串联式和放射式两种。
串联式是按照一定顺序将房间连接起来。
放射式是房间围绕交通枢纽呈放射状布置。
示意图：定义：以公共活动大厅为主，穿插布置辅助活动房间。
特点：主房间使用人数多，面积大，层高大；辅助房间与大厅相比，尺寸大小悬殊，常布置在大厅周围，并与主房间保持一定联系。
大厅式平面组合分为：有视听要求的大厅，供人流聚集或进行商业活动的大厅。
有视听要求的大厅：基本封闭，厅内不设柱；供人流聚集或进行商业活动的大厅：允许设柱子,可以是单层或多层。
适用:主次分明的建筑,如火车站,影剧院,体育。
示意图：（4）单元式组合概念：将功能上联系紧密的几个房间组合成一个相对独立的整体，称为一个单元；再将单元在水平方向或垂直方向重复组合成为一栋建筑，这种组合方式称为单元式组合。
