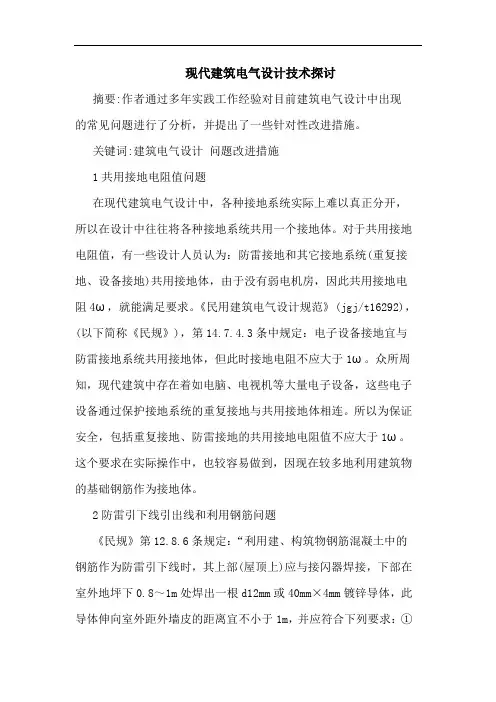

现代建筑电气设计技术探讨摘要:作者通过多年实践工作经验对目前建筑电气设计中出现的常见问题进行了分析，并提出了一些针对性改进措施。

关键词:建筑电气设计问题改进措施1共用接地电阻值问题在现代建筑电气设计中，各种接地系统实际上难以真正分开，所以在设计中往往将各种接地系统共用一个接地体。

对于共用接地电阻值，有一些设计人员认为：防雷接地和其它接地系统(重复接地、设备接地)共用接地体，由于没有弱电机房，因此共用接地电阻4ω，就能满足要求。

《民用建筑电气设计规范》(jgj/t16292)，(以下简称《民规》)，第14.7.4.3条中规定：电子设备接地宜与防雷接地系统共用接地体，但此时接地电阻不应大于1ω。

众所周知，现代建筑中存在着如电脑、电视机等大量电子设备，这些电子设备通过保护接地系统的重复接地与共用接地体相连。

所以为保证安全，包括重复接地、防雷接地的共用接地电阻值不应大于1ω。

这个要求在实际操作中，也较容易做到，因现在较多地利用建筑物的基础钢筋作为接地体。

2防雷引下线引出线和利用钢筋问题《民规》第12.8.6条规定：“利用建、构筑物钢筋混凝土中的钢筋作为防雷引下线时，其上部(屋顶上)应与接闪器焊接，下部在室外地坪下0.8～1m处焊出一根d12mm或40mm×4mm镀锌导体，此导体伸向室外距外墙皮的距离宜不小于1m，并应符合下列要求：①当钢筋直径为16mm及以上时，应利用两根钢筋(绑扎或焊接)作为一组引下线。

②当钢筋直径为10mm及以上时，应利用四根钢筋(绑扎或焊接)作为一组引下线。

规范说得明确具体，但发现却有一些设计人员对此忽视，在图中没有任何表示或表示不全，对此应当引起重视。

3防雷计算问题《民规》对建筑物防雷分级的规定，分为三级。

实际工程中设计人员接触到的是大量的三级防雷建筑物。

三级防雷标准中用得较多的有两条，第12.2.3.1条：当年计算雷击次数≥0105时，或通过调查确认需要防雷的建筑物；第12.2.3.2条：建筑群中最高或位于建筑群边缘高度超过20m的建筑物。

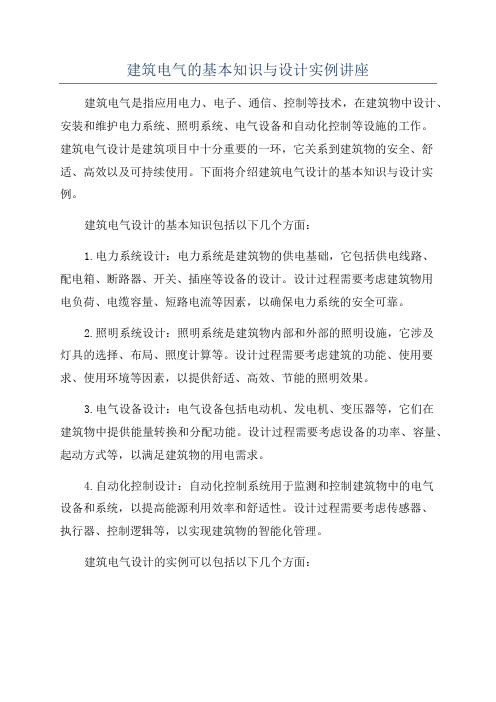

建筑电气的基本知识与设计实例讲座建筑电气是指应用电力、电子、通信、控制等技术，在建筑物中设计、安装和维护电力系统、照明系统、电气设备和自动化控制等设施的工作。

建筑电气设计是建筑项目中十分重要的一环，它关系到建筑物的安全、舒适、高效以及可持续使用。

下面将介绍建筑电气设计的基本知识与设计实例。

建筑电气设计的基本知识包括以下几个方面：1.电力系统设计：电力系统是建筑物的供电基础，它包括供电线路、配电箱、断路器、开关、插座等设备的设计。

设计过程需要考虑建筑物用电负荷、电缆容量、短路电流等因素，以确保电力系统的安全可靠。

2.照明系统设计：照明系统是建筑物内部和外部的照明设施，它涉及灯具的选择、布局、照度计算等。

设计过程需要考虑建筑的功能、使用要求、使用环境等因素，以提供舒适、高效、节能的照明效果。

3.电气设备设计：电气设备包括电动机、发电机、变压器等，它们在建筑物中提供能量转换和分配功能。

设计过程需要考虑设备的功率、容量、起动方式等，以满足建筑物的用电需求。

4.自动化控制设计：自动化控制系统用于监测和控制建筑物中的电气设备和系统，以提高能源利用效率和舒适性。

设计过程需要考虑传感器、执行器、控制逻辑等，以实现建筑物的智能化管理。

建筑电气设计的实例可以包括以下几个方面：1.办公楼的电气设计：办公楼的电气设计需要考虑不同功能区域的用电需求，如办公区、会议室、厨房、洗手间等。

设计过程中需要合理布置插座、灯具和电缆线路，以满足各个区域的用电需求，并确保安全可靠。

2.商业中心的照明设计：商业中心的照明设计需要考虑不同商铺和公共区域的照明需求，如展示柜、货架、过道、大厅等。

设计过程需要选择适合的灯具类型和布局，以提供舒适、温馨、照明效果好的环境。

3.医院的紧急电源设计：医院作为重要的公共设施，需要在停电等紧急情况下保持供电。

设计过程中需要设计备用电源系统，包括发电机组、自动切换装置等，以确保医院的正常运行和患者的生命安全。

第一章 建筑电气供配电系统第一节 低压配电系统1.1 负荷计算：依据建筑用途与规模， 确定所需用电设备容量。

建筑内通用设备包括照明、空调、电梯、水泵等，设备容量配置依据建筑的规模；另外依据建筑的用途— 可由甲方提供。

对于民用住宅设计，家用电器设备容量按6 kw/户确定，各地区标准不同，可参见表。

几个计算公式：有功计算负荷：Pjs=KxPe；js：计算的缩写,Pe是设备容量，kx需用系数无功计算负荷: Qjs = Pjstgφ；视在计算负荷:或；计算电流： I js=S js/；式中P js—有功计算负荷；Q js ——无功计算负荷；S js——视在计算负荷；Kx——需要系数；Pe——用电建筑物的总容量（kW)；——功率因数；——相应的正切值；Ue——电压额定值(kV)；Ijs——计算电流值（A)。

12个插座，每个300w,Pe=12X0.3kw=3.6kw.Pjs=kxXPe=3.6X1kw=3.6kw=3.6/0.85=4.23KVA,I js=S js/=4.23X1000/X380=6.44A在负荷计算中，需要系数的选取要依据建筑的用途和建筑的规模，表1-2〜表1-4给出了民用建筑设计常用霈要系数的选取。

1.2 低压开关设备的选择经过负荷计算出计算电流Ijs后，根据计算电流值选择配电开关设备和导线截面。

低压断路器的选择，应满足两个条件:1) 低压断路器的额定电压应不小于线路的额定电压；2) 低压断路器的额定电流应大于1.2~2倍计算电流，小于导线的载流值。

典型断路器型号含义如下：产品型号 TIB1-63C25的含义：TIB1是TCL的断路器型号是单极性的，TIB1L（断开插座）是双极性的，最大允许额定电流63A，脱扣电流25A，是C曲线微型断路，用于保护普通负载和配电线缆，具体选择什么曲线的请大家参考——。

TIB1-63C25/4,最后的3代表该断路器是3极的。

A,B,C,N1.导线截面的选择在建筑电气工程中室内配电线路最常用的导线主要是绝缘电线和电缆，导线截面的选择应满足发热条件、电压 损失、机械强度等要求。

建筑供配电与照明简介建筑供配电与照明是建筑设计中非常重要的一个环节。

它不仅关乎建筑物内部的用电安全性和能源利用效率，同时也影响着建筑物的舒适度和视觉效果。

本文将介绍建筑供配电与照明的基本原理，包括电缆的选择、变压器的选用、照明的设计和布局等内容。

电缆的选择电缆是供电系统中重要的组成部分，其选择应考虑到电流、电压和线缆尺寸等因素。

常用的电缆类型有铜芯电缆、铝芯电缆和铜包铝电缆。

铜芯电缆适用于低电压电力线路，尤其在室内使用更为合适。

铝芯电缆则适用于高电压输电和远程传输。

铜包铝电缆在一定程度上综合了铜芯电缆和铝芯电缆的优点，既保证了良好的传导效率，又降低了成本。

此外，还需考虑电线电缆的耐火性、耐热性、耐寒性等特点，以确保其安全可靠。

变压器的选用建筑物中大部分设备都需要用到电能，但是不同设备所需的电压和功率不同。

因此，在建筑供配电系统中需要使用变压器对电压进行升降。

在选用变压器时，需要考虑到负载类型、负载变化、电源线路电压等因素。

另外，变压器的安装位置也需要考虑进去，一般安装在井盖下或室内室外墙壁。

照明的设计和布局在建筑物照明的设计和布局中，需要考虑到以下因素：•光源的选择：常用的光源有白炽灯、荧光灯、LED灯等，不同光源具有不同的色温和色彩指数，应根据实际需求进行选择。

•光源的数量和布局：要考虑到照明的均匀性和照度，以确保照明效果的良好。

•照明控制系统：照明控制系统可以根据不同需要实现定时、感应、遥控等功能，提高能源利用效率。

除了上述因素，建筑物照明的设计也需要考虑到建筑物的风格、用途和人员活动等因素，以实现满足需求和美观的效果。

建筑物供配电和照明的设计是建筑设计中重要的组成部分，其优良的设计和实施可以保证建筑物的用电安全和能源利用效率，同时也提高了建筑物的舒适感和视觉效果。

在实际的建筑设计中，需要综合考虑各种因素，以实现最佳的设计效果。
