1000千伏特高压变压器调压方式及原理分析摘要：特高压变压器均采用主体变和调压补偿变分箱布置，调压方式主要采用中性点无励磁调压，按照调压变低压励磁绕组接线方式的不同，可分为完全补偿方式和非完全补偿方式，即调压变恒磁通调压和变磁通调压两种。
本文通过完全补偿方式和非完全补偿方式来阐述特高压变压器本体变磁通、补偿变磁通、调压变磁通的变化情况及三者之间的关系。
特别是完全补偿调压方式磁通变化进行公式推导，并对调压变恒磁通调压和变磁通调压原理进行详细的分析。
关键词：变压器；绕组；磁通；电压1.引言特高压变压器一般采用本体变和调压补偿变分箱布置，本体变一般采用单相四柱式和单相五柱式两种，调压补偿变分为调压变和补偿变两部分，均采用口字型布置。
采用中性点调压方式，其属于变磁通调压，为保证高压侧电压稳定，通过调节变压器分接开关位置来适应中压侧电压，中压线端的电压、电流将会改变，同时低压侧的电压随之改变。
另外，分接开关位置不同时阻抗电压也会有较大的波动。
为了降低主体变电压波动，保证主体变安全、稳定运行，需对低压侧电压进行补偿。
因此，在调压补偿变中设置了补偿变。
补偿方式分为完全补偿和非完全补偿两种。
采用完全补偿方式，励磁线圈的匝数多，抗冲击性能要好。
同时，采用非完全补偿方式时调变为变磁通调压，而采用完全补偿方式时调变基本为恒磁通调压，低压侧电压波动小。
2.非完全补偿调压方式2.1非完全补偿调压方式分析采用非完全补偿调压方式的特高压变压器，主变中压侧电压需根据500kV系统电压调整，根据500kV系统电压的变化，调整主变的分接开关，使得1000kV系统保持稳定，但调整分接头会导致主变低压侧电压的波动，为了补偿低压电压变化，在调压变压器中设置有低压励磁绕组LE和低压补偿绕组LT，用于保证低压侧电压恒定。
根据匝电势，当f一定时，绕组电压和铁心磁通成正比。
SV、CV、LV有电磁耦合，之间的磁通为，TV、LE有电的耦合，UTV、ULE相等，LV、EV有电的耦合，ULV、UEV相等。

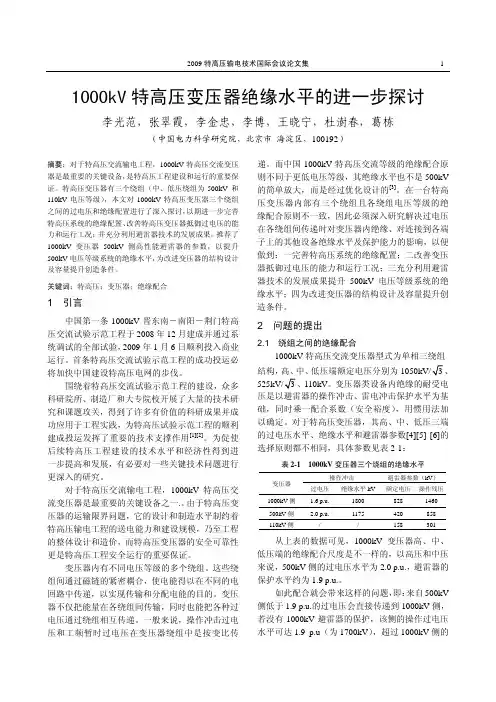

1000kV特高压变压器绝缘水平的进一步探讨 李光范，张翠霞，李金忠，李博，王晓宁，杜澍春，葛栋（中国电力科学研究院，北京市海淀区，100192）摘要：对于特高压交流输电工程，1000kV特高压交流变压器是最重要的关键设备，是特高压工程建设和运行的重要保证。
特高压变压器有三个绕组（中、低压绕组为500kV 和110kV电压等级），本文对1000kV特高压变压器三个绕组之间的过电压和绝缘配置进行了深入探讨，以期进一步完善特高压系统的绝缘配置、改善特高压变压器抵御过电压的能力和运行工况；并充分利用避雷器技术的发展成果，推荐了1000kV变压器500kV侧高性能避雷器的参数，以提升500kV电压等级系统的绝缘水平，为改进变压器的结构设计及容量提升创造条件。
关键词：特高压；变压器；绝缘配合1 引言中国第一条1000kV晋东南－南阳－荆门特高压交流试验示范工程于2008年12月建成并通过系统调试的全部试验，2009年1月6日顺利投入商业运行。
首条特高压交流试验示范工程的成功投运必将加快中国建设特高压电网的步伐。
围绕着特高压交流试验示范工程的建设，众多科研院所、制造厂和大专院校开展了大量的技术研究和课题攻关，得到了许多有价值的科研成果并成功应用于工程实践，为特高压试验示范工程的顺利建成投运发挥了重要的技术支撑作用[1][2]。
为促使后续特高压工程建设的技术水平和经济性得到进一步提高和发展，有必要对一些关键技术问题进行更深入的研究。
对于特高压交流输电工程，1000kV特高压交流变压器是最重要的关键设备之一.。
由于特高压变压器的运输限界问题，它的设计和制造水平制约着特高压输电工程的送电能力和建设规模，乃至工程的整体设计和造价，而特高压变压器的安全可靠性更是特高压工程安全运行的重要保证。
变压器内有不同电压等级的多个绕组。
这些绕组间通过磁链的紧密耦合，使电能得以在不同的电回路中传递，以实现传输和分配电能的目的。
变压器不仅把能量在各绕组间传输，同时也能把各种过电压通过绕组相互传递。

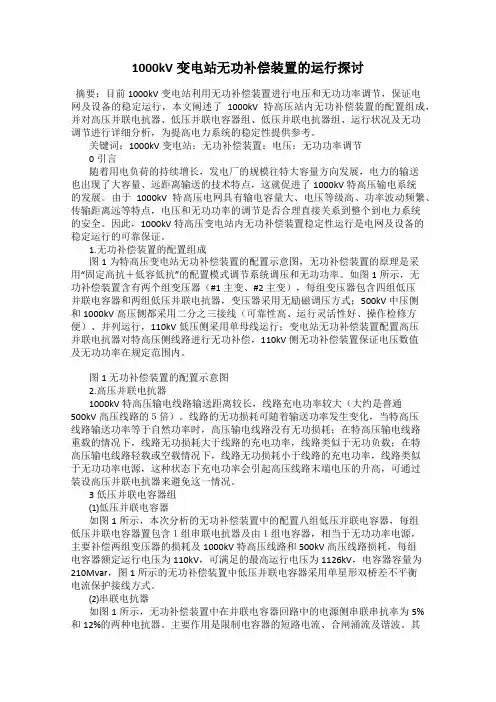

1000kV变电站无功补偿装置的运行探讨摘要：目前1000kV变电站利用无功补偿装置进行电压和无功功率调节，保证电网及设备的稳定运行，本文阐述了1000kV特高压站内无功补偿装置的配置组成，并对高压并联电抗器、低压并联电容器组、低压并联电抗器组、运行状况及无功调节进行详细分析，为提高电力系统的稳定性提供参考。
关键词：1000kV变电站；无功补偿装置；电压；无功功率调节0引言随着用电负荷的持续增长，发电厂的规模往特大容量方向发展，电力的输送也出现了大容量、远距离输送的技术特点，这就促进了1000kV特高压输电系统的发展。
由于1000kV特高压电网具有输电容量大、电压等级高、功率波动频繁、传输距离远等特点，电压和无功功率的调节是否合理直接关系到整个到电力系统的安全。
因此，1000kV特高压变电站内无功补偿装置稳定性运行是电网及设备的稳定运行的可靠保证。
1.无功补偿装置的配置组成图1为特高压变电站无功补偿装置的配置示意图，无功补偿装置的原理是采用“固定高抗＋低容低抗”的配置模式调节系统调压和无功功率。
如图1所示，无功补偿装置含有两个组变压器（#1主变、#2 主变），每组变压器包含四组低压并联电容器和两组低压并联电抗器，变压器采用无励磁调压方式；500kV中压侧和1000kV高压侧都采用二分之三接线（可靠性高、运行灵活性好、操作检修方便）、并列运行，110kV低压侧采用单母线运行；变电站无功补偿装置配置高压并联电抗器对特高压侧线路进行无功补偿，110kV侧无功补偿装置保证电压数值及无功功率在规定范围内。
图1 无功补偿装置的配置示意图2.高压并联电抗器1000kV特高压输电线路输送距离较长，线路充电功率较大（大约是普通500kV高压线路的５倍）。
线路的无功损耗可随着输送功率发生变化，当特高压线路输送功率等于自然功率时，高压输电线路没有无功损耗；在特高压输电线路重载的情况下，线路无功损耗大于线路的充电功率，线路类似于无功负载；在特高压输电线路轻载或空载情况下，线路无功损耗小于线路的充电功率，线路类似于无功功率电源，这种状态下充电功率会引起高压线路末端电压的升高，可通过装设高压并联电抗器来避免这一情况。
1000kV特高压线路中的继电保护特殊问题分析作者：王维振来源：《华中电力》2013年第09期摘要：1000kV特高压线路在使用过程中，由于其运行特性、电气量、线路和电容与500kV超高压输电线路都存在很大差别，所以为了保证其输电安全，必须加强对1000kV特高压线路继电保护技术独具针对性和特殊性的研究。
本文在分析影响1000kV特高压线路继电保护的主要因素的基础上，对继电保护存在的三个特殊问题进行了具体分析。
关键词：1000kV特高压线路；继电保护；特殊问题经济社会的快速发展使得人们对电力的需求以及对电网技术的要求都发生了很大变化。
1000kV特高压线路较之以前的高压和超高压输电线路，在线路长度、电气量和电容等方面都实现了很大的突破。
加强对1000kV特高压线路继电保护特殊问题的研究，能在很大程度上确保特高压线路的正常、稳定输电。
一、影响1000kV特高压线路继电保护的主要因素1000kV特高压线路由于输电线路长且容量较大，所以受外界自然条件的影响，特高压线路的参数会受到很大的影响。
为了尽量减少电力故障带来的消极影响，加强对继电保护影响因素的分析，能促进继电保护装置作用的充分发挥。
（一）过渡电阻对继电保护的影响1000kV特高压线路在运用过程中允许过渡的电阻最大值可达500Ω，由于特高压线路比较长，所以在线路运行过程中，其电压会呈现出以下两种情况：第一，当线路末端经过电阻而接地时，此时的零序电压就会非常小；第二，当线路末端出现电阻短路时，此时的电流会变大，相应的零序电压就会变小。
由于这两种情况发生时都会出现电压变小的现象，所以无法根据电压所处的状态来判断电阻是接地障碍还是处于正常状态。
（二）暂态过程对继电保护的影响在暂态过程中，1000kV特高压线路的电容谐振、电感及各种高频会发生严重的振荡分量，具体来讲主要包括以下三方面：第一，为了线路传送的自然功率，特高压线路采用的是8分裂导线，这种方式的运用极易出现线路电感和波阻抗变小、电容增大的情况，这就会导致特高压线路在暂态过程中出现高频分量的现象；第二，由于特高压线路的阻抗角较大且线路感抗较小，且特高压线路采用的是并联电抗器，所以在特高压线路出现故障时，电流会因无法瞬间发生突变而产生较大的直流分量；第三，特高压线路在发生直流分量的过程中，会使发电机出口发生短路时的衰减时间达到200ms左右，这就导致了衰减非周期分量现象的产生。

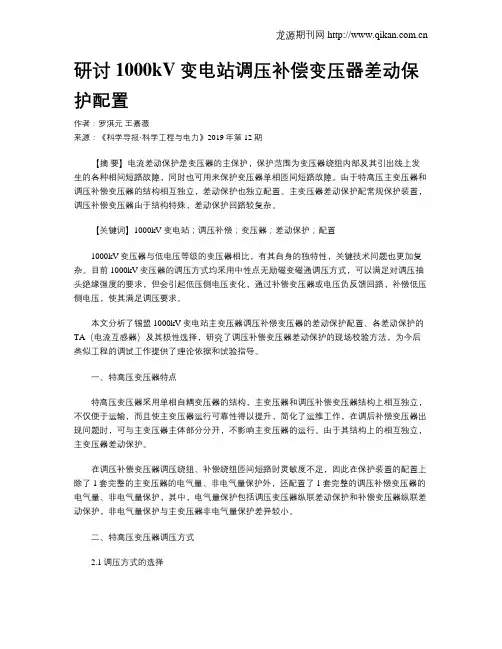

研讨1000kV变电站调压补偿变压器差动保护配置作者：罗淇元王嘉薇来源：《科学导报·科学工程与电力》2019年第12期【摘要】电流差动保护是变压器的主保护，保护范围为变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可用来保护变压器单相匝间短路故障。
由于特高压主变压器和调压补偿变压器的结构相互独立，差动保护也独立配置。
主变压器差动保护配常规保护装置，调压补偿变压器由于结构特殊，差动保护回路较复杂。
【关键词】1000kV变电站；调压补偿；变压器；差动保护；配置1000kV变压器与低电压等级的变压器相比，有其自身的独特性，关键技术问题也更加复杂。
目前1000kV变压器的调压方式均采用中性点无励磁变磁通调压方式，可以满足对调压抽头绝缘强度的要求，但会引起低压侧电压变化，通过补偿变压器或电压负反馈回路，补偿低压侧电压，使其满足调压要求。
本文分析了锡盟1000kV变电站主变压器调压补偿变压器的差动保护配置、各差动保护的TA（电流互感器）及其极性选择，研究了调压补偿变压器差动保护的现场校验方法，为今后类似工程的调试工作提供了理论依据和试验指导。
一、特高压变压器特点特高压变压器采用单相自耦变压器的结构，主变压器和调压补偿变压器结构上相互独立，不仅便于运输，而且使主变压器运行可靠性得以提升，简化了运维工作，在调后补偿变压器出现问题时，可与主变压器主体部分分开，不影响主变压器的运行。
由于其结构上的相互独立，主变压器差动保护。
在调压补偿变压器调压绕组、补偿绕组匝间短路时灵敏度不足，因此在保护装置的配置上除了1套完整的主变压器的电气量、非电气量保护外，还配置了1套完整的调压补偿变压器的电气量、非电气量保护，其中，电气量保护包括调压变压器纵联差动保护和补偿变压器纵联差动保护，非电气量保护与主变压器非电气量保护差异较小。
二、特高压变压器调压方式2.1调压方式的选择变压器的调压方式分为无励磁调压和有载调压。
电力系统2020.12 电力系统装备丨81Electric System2020年第12期2020 No.12电力系统装备Electric Power System Equipment与500 kV 变压器继电保护装置相比，1000 kV 特高压主变压器的性能更加优越。
但是，当前对1000 kV 特高压主变压器的研究还较少，且许多运维人员对主变压器差动保护装置的了解非常有限，这就给后续检修工作的展开带来了影响。
因此，应加强研究与分析1000 kV 特高压主变压器差动保护装置，确保其能完善地反映出各种故障的差动保护，给电网的稳定运行提供可靠性保障。
本文针对1000 kV 特高压主变压器差动保护装置展开具体的分析与讨论。
1 差动用TA 极性及保护范围1.1 差动用TA 极性选择将全部的TA 极性达到相同的效果，就是差动保护目标的实现。
相关工作人员从行业标准出发，基于TA 极性视角，将其与母线部分实施全面连接，在这一环节，工作人员在母线的一边开展连接处理的同时，在背离变压器的一边，连接变压器的TA 极性，进行有效设置，而正方向应规定为电流指向变压器的一侧。
此外，为了确保TA 极性选择的正确性，在施工之前，应对其进行反复检查，不仅要做好系统测试工作，还应在送电之后再次对其展开负荷测试，以此才能实现对TA 极性的合理选择[1]。
1.2 差动保护用TA 配置用TA 装置，可实现对1000 kV 特高压主变电压器的差动保护，避免其在运行过程中出现故障问题。
其中，差动的保护范围就是指TA 的安装范围。
纵联差动保护主要保护三侧开关TA 之间，而分相差动保护较纵联差动保护而言，所能够保护的范围更加广泛，主要实现对中压侧开关TA 和低压绕组出线套管TA 之间的保护。
而低压侧小区差动保护实现了对分相差动保护范围的有效补充，保护范围主要为低压出线套管和低压侧开关TA 之间。
此外，对于1000 kV 特高压主变压器而言，其分侧差动保护所使用的电流主要来自TA1、TA2和TA5。

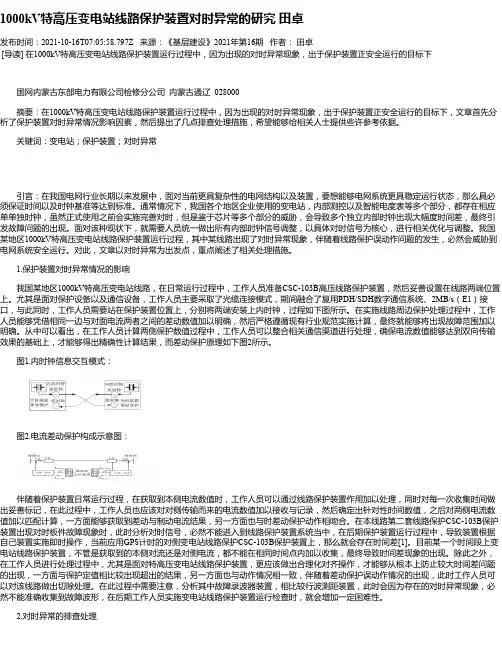

1000kV特高压变电站线路保护装置对时异常的研究田卓发布时间：2021-10-16T07:05:58.797Z 来源：《基层建设》2021年第16期作者：田卓[导读] 在1000kV特高压变电站线路保护装置运行过程中，因为出现的对时异常现象，出于保护装置正安全运行的目标下国网内蒙古东部电力有限公司检修分公司内蒙古通辽 028000摘要：在1000kV特高压变电站线路保护装置运行过程中，因为出现的对时异常现象，出于保护装置正安全运行的目标下，文章首先分析了保护装置对时异常情况影响因素，然后提出了几点排查处理措施，希望能够给相关人士提供些许参考依据。
关键词：变电站；保护装置；对时异常引言：在我国电网行业长期以来发展中，面对当前更具复杂性的电网结构以及装置，要想能够电网系统更具稳定运行状态，那么具必须保证时间以及时钟基准等达到标准。
通常情况下，我国各个地区企业使用的变电站，内部测控以及智能电度表等多个部分，都存在相应单单独时钟，虽然正式使用之前会实施完善对时，但是鉴于芯片等多个部分的威胁，会导致多个独立内部时钟出现大幅度时间差，最终引发故障问题的出现。
面对该种现状下，就需要人员统一做出所有内部时钟信号调整，以具体对时信号为核心，进行相关优化与调整。
我国某地区1000kV特高压变电站线路保护装置运行过程，其中某线路出现了对时异常现象，伴随着线路保护误动作问题的发生，必然会威胁到电网系统安全运行。
对此，文章以对时异常为出发点，重点阐述了相关处理措施。
1.保护装置对时异常情况的影响我国某地区1000kV特高压变电站线路，在日常运行过程中，工作人员准备CSC-103B高压线路保护装置，然后妥善设置在线路两端位置上。
尤其是面对保护设备以及通信设备，工作人员主要采取了光缆连接模式，期间融合了复用PDH/SDH数字通信系统、2MB/s（E1）接口，与此同时，工作人员需要站在保护装置位置上，分别将两端安装上内时钟，过程如下图所示。
1000kV特高压线路继电保护特殊问题分析摘要：1000kV特高压线路在电力系统中的应用具有良好的技术和经济优势，其输电线路距离长、电容量比较大，这对于继电保护的要求比较高。
为了充分发挥继电保护的重要作用，应高度重视 1000kV 特高压线路继电保护特殊问题，优化特高压线路继电保护，确保 1000kV特高压线路的稳定性和安全性。
本文分析了1000kV特高压线路继电保护基本要求，阐述了1000kV特高压线路继电保护特殊问题，以供参考。
关键词：特高压线路；继电保护；问题0.引言特高压输电线路具备很独特的特性，所选择的线路是八分裂导线，这种线路形式具备非常大的空间，同时其中还分布了非常高度的电容，这在很大程度上对电路中存在的损失情况有所减少。
近年来特高压输电技术的推广应用，极大地解决了我国能源分布与消费不平衡的问题，完成资源的优势转变，完成了经济发展的增长需要，提升了电网的承载能力，也能够对国家对于降低资源的能耗有所作用。
特高压输电线路需要满足线路运行的可靠性以及灵敏性等要求，另外还要具备很好的保护作用，如果线路发生故障，能够实现备用设备的及时启动，对故障发生的原因进行分析，从而针对故障问题采取相应的措施进行解决，避免发生更加严重的电路问题。
1.特高压输电线路继电保护要求其基本要求如下：（1）要具备后备保护的系统设备，一般是需要具备能够快速完成全线路故障的切除以及拥有独立运行保护能力的设备，无论是在哪种情况下，都要保证在主保护设备发生故障去进行检修或者是无法运行时，其能够实现后备的保护工作。
（2）对主保护设备的动作以及灭弧时间要有所要求，不能够超过过电压的最高值。
（3）在承担有负荷状态下，从两端对线路进行切除，所形成的时间差不能够超过限定值，要积极的根据绝缘子以及电压进行计算，对最大值进行规定，因而这也是一项重要的规定。
（4）为了能够对过电压问题进行限制，要对自动重合闸启动时间有所规定，如果重合闸失败，两侧的对端要对电压进行降低。
1000MW机组高、低压厂用母线电源切换问题探讨发布时间：2021-12-06T05:47:57.193Z 来源：《中国电业》2021年第19期作者：王程[导读] 某电厂1000MW机组高压厂用工作电源和备用电源分属于两个区域电网，电气距离较远，导致两者之间的相角差必然较大，大相角差带来的环流问题不容忽视，决定机组高、低压厂用母线电源切换方式的选择。
王程国家能源集团谏壁发电厂江苏省镇江市 212006摘要：某电厂1000MW机组高压厂用工作电源和备用电源分属于两个区域电网，电气距离较远，导致两者之间的相角差必然较大，大相角差带来的环流问题不容忽视，决定机组高、低压厂用母线电源切换方式的选择。
关键词：不同区域电网厂用母线电源切换选择1该厂厂用电接线方式简介该厂七期工程建设两台1000MW机组，发电机与主变压器的连接采用发-变组单元接线，发电机未设置出口开关，高厂变由主变低压侧和发电机出口之间引接，发电机经主变升压至500 kV后接入系统。
两台机组设置一台共用高压启备变，电源接自该厂六期工程的220kV系统母线。
厂用电系统采用6kV和400V两级电压，每台机组设有四段6kV母线段，其工作电源为高厂变，备用电源为启备变；厂用400V电源系统采用动力中心PC的供电方式，成对设置，每段母线由一台干式变压器供电，成对设置的两台低压干式变压器间互为备用，采用暗备用的互供方式。
2高压厂用6kV母线电源切换问题探讨2.1工作电源和备用电源分属两个区域电网的问题从该厂启备变的设置上可知，其对于1000MW机组而言为来自“厂外”的备用电源，高压厂用工作电源和备用电源之间，分属于两个区域电网，之间经过若干级变压器和线路的传输，形成了一个较大的电磁环网，电气距离较远，导致两者之间的相角差较大。
当两电网运行频率相差时，相角差还会随时间不断变化，两电源的电压差△U也随之变化，变化速率与两电网的频率差有关。
这样的厂用电接线必然会使高压厂用电源的切换有一定的限制条件，电源切换方式的合理选择至关重要。
1000kv特高压交流变电站线路保护配置浅析刘秀丽发布时间：2021-10-16T06:55:49.863Z 来源：《基层建设》2021年第16期作者：刘秀丽[导读] 文章主要围绕1000kv特高压交流变电站线路保护情况进行了分析，希望能够通过母线保护、交流过电压保护等举措，提升特高压交流变电站运行质量国网内蒙古东部电力有限公司检修分公司内蒙古通辽 028000摘要：文章主要围绕1000kv特高压交流变电站线路保护情况进行了分析，希望能够通过母线保护、交流过电压保护等举措，提升特高压交流变电站运行质量，维持线路平稳运行。
关键词：电力系统；输电线路；特高压；继电保护；监控系统引言：基于现代化发展背景下，伴随着我国电力行业持续发展，社会各界人士更加对1000kv特高压变电站线路配置工作提出了极高关注。
通过实际调查可以看出，在当前我国各个地区开展的特高压电网建设工作中，着重以1000kv交流变电站线路施工为主，文章首先阐述了特高压交流变电站监控系统配置内容，然后提出了线路与系统配置处理建议，希望能够给相关人士提供些许参考依据。
1.1000kv特高压交流变电站线路保护系统特征1.1线路保护相比较一般高压电容电流，1000kv特高压线路有着较大电容电量，要想能够有效抑制电流危害，此时就需要人员有效增加差动电流阀值，但是相对会阻碍线路保护灵敏性提升。
面对该种现状下，相关人员可以站在电容电流视角下，实施补偿算法相关处理，一定程度上虽然能够保护好线路结构，但是也凸显出了比较复杂性的重合闸操作特点。
通过实际调查可以看出，当前我国行业学者在进行电容电流补偿算法过程中，可以站在计算相关充电电流基础上，整合线路所有端口上的电压量加以处理。
针对过程中获取到的数据信息，人员都能够用作补偿价值，然后在整合现有行业内存在的严格计算形式，在设备二次侧开路基础上，能够有效控制好误差值大小，一方面能够把控好电流差动保护工作，另一方面也能够从根本上避免特高压变压器误动情况的出现。
浅析特高压变电站1000kVGIS安装质量控制1. 引言1.1 背景介绍特高压变电站是电力系统中重要的组成部分，承担着将输送的电力从高压变换为低压以供用户使用的重要任务。
而特高压变电站1000kVGIS安装质量控制作为确保变电站正常运行和电力传输安全稳定的关键环节，具有重要意义。
近年来，随着我国电网建设的迅速发展和特高压技术的应用，对于特高压变电站1000kVGIS的需求日益增加，因此对其安装质量控制的要求也越来越高。
在特高压变电站1000kVGIS安装过程中，需要进行严格的质量控制，以确保设备能够正常运行并具有较高的可靠性和安全性。
质量控制措施包括对设备的安装过程进行监控、验收检测、质量评估以及隐蔽工程的检查等。
通过这些措施，可以有效减少安装过程中可能出现的质量问题，提高设备的整体质量。
本文将通过对特高压变电站1000kVGIS安装质量控制进行深入分析，探讨其重要性、方法和效果评估，旨在为特高压变电站的建设和运行提供重要参考。
1.2 研究目的研究目的是为了探讨特高压变电站1000kVGIS安装质量控制的有效方法，确保设备安全、稳定运行。
通过分析安装过程中可能存在的问题和挑战，提出相应的质量控制措施，以提高设备的可靠性和性能。
通过评估已采取的质量控制方法的效果，为今后的工程施工提供经验和参考。
本研究旨在为特高压变电站1000kVGIS的安装质量控制提供科学依据，推动相关领域的发展和进步。
通过深入研究和分析，为确保设备的安全运行和可靠性提供支持和指导，为特高压变电站的建设和运营提供有力保障。
本研究还旨在加强对特高压变电站工程管理的理解和认识，推动质量管理理念在工程领域的应用，提升工程施工水平和质量。
1.3 研究意义特高压变电站是当前电力系统中的重要组成部分，其安装质量直接关系到电网运行的稳定性和安全性。
对于1000kV GIS的安装质量控制，具有重要的研究意义。
1000kV GIS是我国电网中的高压设备，其安装质量直接影响电网的运行效率和安全性。
1000kV特高压变压器结构及调压补偿原理摘要：1000kV特高压变压器是完成国家“三纵三横”特高压输变电建设工程的重要设备，具有电压等级高、传输容量大、绕组多、运输不方便等特点，往往采用中性点分体结构调压方式。
特高压变压器低压侧常常伴随有大量的无功补偿设备，电力系统电压波动使得低压侧无功功率的调控变得异常复杂。
因此，特高压变压器需要增加调压补偿变压器来配合主体变压器实现对电压的调节与补偿。
本文主要分析了1000kV特高压变压器结构及调压补偿原理。
关键词：1000kV；特高压；变压器；调压补偿；原理特高压变压器主要包括发电机升压变、降压变和联络变。
近年来，随着国家特高压交流工程的实施，将很大程度上提升国内的高压电力设备制造水平。
特高压变压器作为特高压关键设备，为提高其可靠性，国内外已做了大量的研究工作，比如优化结构，改进工艺等。
就电压调整来说，已取得了显著发展成就。
但特高压作为国内新的高一级电压等级，变压器调压所涉及到的问题要比低电压等级的变压器复杂。
笔者结合实际经验，探讨了调压补偿变压器的调压方式及其调压补偿变压器的差动保护策略。
1特高压变电站变压器结构分析1 000 kV 特高压变压器采用分体结构，变压器分为本体变和调压补偿变压器两部分。
特高压变压器容量大、电压高、绕组多、绝缘水平高，导致变压器质量和体积都很大。
如果将调压与补偿绕组也放入变压器本体，那么变压器结构将变得非常复杂，绝缘处理也将更加困难，质量和体积过大会成为运输的重要难题。
采用分体结构是为了保证在调压补偿变压器发生故障的情况下，变压器本体仍然可以单独运行，主体与调压补偿变压器利用架空分裂导线连接，并在主体上架设支撑绝缘子进行过渡。
在调压变压器退出运行时，直接将线路导线接在相应的绝缘子上，即可实现变压器的单独运行。
与传统变压器的形式相比，由于特高压变压器需要工作在较高电压环境下，所以使得其结构存在一些特殊性。
其中，调压方式对于特高压变压器而言，其通常采用中性点的变磁通方式，并且为了限制电网低压波动现象的发生，其需要设置补偿绕组来辅助调压工作的进行。
1000kV特高压大机组高压厂用变压器保护启动失灵保护设计李晓摘要：文中分析了大机组高压厂用变压器保护各保护定值，发现无法因电流判据不满足而不能使发变组高压侧各断路器失灵保护动作。
对该缺陷提出了改进措施。
关键词：1000kV特高压；失灵保护；高压厂用变压器；纵联差动保护；引言大机组采用发电机-主变压器（简称主变）的单元接线，经主变升压后接入采用3/2接线方式的厂内变电站，高压厂用变压器（简称高厂变）接在发电机出口或主变低压侧处。
高厂变高压侧不装设断路器，视发电机、主变、高厂变为一体，称发变组（如图1）。
图1 发-变组一次接线图高厂变配置纵联差动保护，高压侧电流速断保护、定时限过电流保护，均动作于全停Ⅰ（全停Ⅰ指跳发变组高压侧断路器、跳高厂变分支断路器、灭磁、关闭主汽门、启动失灵、厂用电切换），低压侧分支过流保护、单相接地保护，1段动作仅跳相应分支断路器，2段动作于全停Ⅰ。
当高厂变故障时，高厂变相应保护动作全停Ⅰ，故障电流消失，故障切除；若发变组断路器拒动，系统向故障点继续提供电流，虽发变组断路器失灵保护收到了启动信号，因故障电流小于失灵保护的相、负序电流判据，发变组断路器失灵保护无法动作，导致故障不能及时切除。
故障电流持续流过主变、高厂变，故障持续扩大待其他保护动作启动发变组断路器失灵保护切除故障，而此时高厂变已严重损毁。
因此，深入分析高厂变保护启动失灵保护问题，提出合理解决措施，避免此类事情发生，保障高厂变乃至这个发电机组的稳定、安全运行[1]。
1 断路器失灵保护断路器失灵保护主要用于系统故障而相应的断路器拒动或无法隔离故障时，启动其他相邻断路器来切除故障。
电流取自对应断路器电流互感器（如图1中T013断路器失灵保护电流取自TA1）采用快速复归的相电流、零序电流、负序电流“或”逻辑构成断路器未断开的判别元件，线路、母线、短线、发变组等电气量保护能瞬时复归的出口继电器动作后不返回作为启动元件。
断路器失灵保护动作，瞬时再跳本断路器，经延时跳本断路器三相及相邻断路器或经延时跳本断路器及相邻断路器。
1000kV特高压变电站防雷保护和设备绝缘水平分析摘要：在科学技术快速发展的背景下，我国电力事业上升了一个高峰，其中关于1000kV特高压变电站的相关尖端技术领域也都取得了良好的进展和丰硕的技术成果。
针对1000kV特高压变电站的相关防护工作来说，变电站的防雷保护和基础设备的绝缘水平呈现出直接关系。
因此为了提升1000kV特高压变电站的防雷水平，保障变电站的安全运行，必须对设备的绝缘水平进行有效考核和检验，提升站内独立设备的防雷指标，以此来为1000kV特高压变电站的正常运行营造一个更加绿色和安全的工作环境。
关键词：配电；变压器；雷击作用；防雷措施雷击是一种比较常见的自然灾害，特别是在中国南方。
雷击是影响电力系统中变电站正常运行的重要因素之一。
由于受地理环境和位置影响，变电站时常会受到雷击，造成断电等问题的出现，给人们的日常生活和企业带来很多不良影响。
因此，防雷接地的设计是否合理在一定程度上影响着电力系统的正常运行，为了尽量降低雷击对变电站设备的影响，提高供电的稳定性，在工程设计过程中，要从根本上对变电站加强防雷措施，从而有效地保证电力系统的正常运行。
1防雷的重要性在所有自然灾害中，雷击对变电站产生的影响比较大。
在发生雷击事故时，将会产生一个超过正常值的电压对电网的正常运行带来较大的冲击，造成设备绝缘构件的损坏。
所以防雷设计是否有效直接关系到变电站设备的正常使用，为了降低雷击对变电站设备的影响，提高供电稳定性以及提高电力系统正常运行的可靠性，必须在思想上和行动上高度重视防雷设计。
2变压器防雷保护的主要措施2.1变压器在高压侧安装避雷器在变压器的高压侧安装避雷器可以起到保护作用，这是对变压器实施防护的主要措施，也是经常采取的安全防护措施。
为了保证避雷器的安装效果，依据相关的技术要求，避雷器通常安装在变压器的高压侧，避雷器接地线和变压器低压侧的中性点以及金属外壳要实施连接，三点共同实施接地。
避雷器安装后，如果发生雷电后可以将电流转移到地面，这样可以对变压器起到防护作用。
