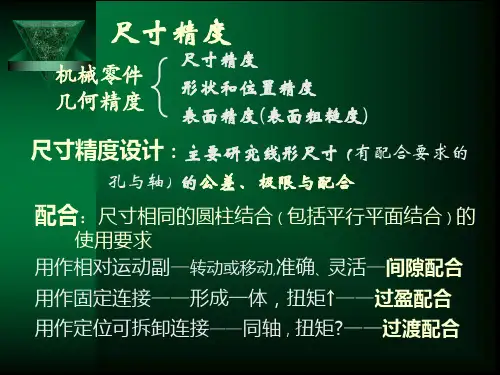

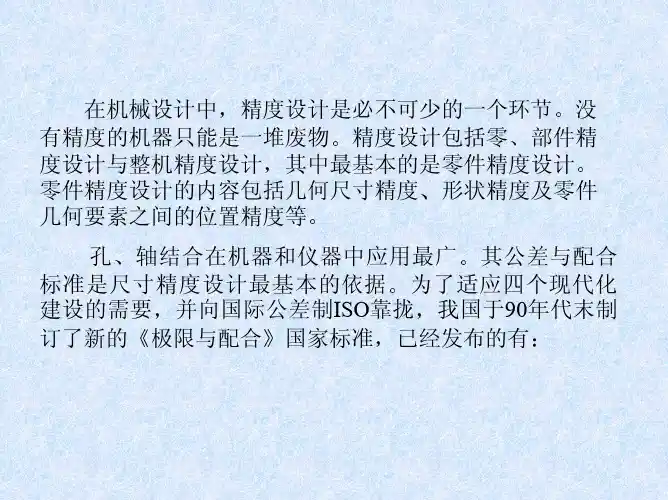

尺寸精度设计

易与其它混淆的I、L、O、Q、W(i、l、o 、q 、 w)，再加上七个 用两个字母表示的代号（CD、EF、FG、JS、ZA、ZB、ZC和cd 、 ef 、fg 、js 、za 、zb 、zc），共有28个代号，即孔和轴各有28个 基本偏差。
2.3 基本偏差系列——尺寸公差带位置的标准化
2.3.1 基本偏差代号及其特点
2.3 基本偏差系列——尺寸公差带位置的标准化
2.3.6 优先、常用、一般公差带与优先、常用配合
1 优先、常用、一般公差带
一般 常用 优先 轴： 116 59 13 孔： 105 44 13
2 优先、常用配合
常用
优先
基孔制 ： 59
13
基轴制： 47
13
2.3 基本偏差系列——尺寸公差带位置的标准化

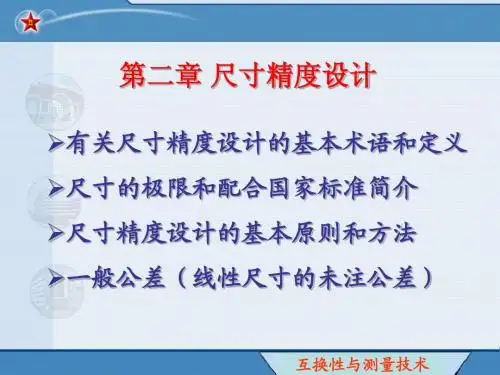

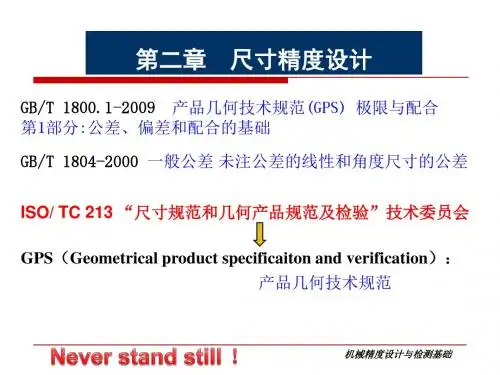

第2章 孔轴配合的尺寸精度设计
学习指导
理解尺寸精度设计的基本术语及定义，掌握国家标准《极限与 配合》的一般规律，掌握查用《极限与配合》常用表格（标准公差 数值表和基本偏差数值表）的方法，能够应用尺寸公差带图与配合 公差带图，掌握孔、轴公差与配合在图样上的标注，了解公差与配 合的选用。
重点是标准公差与基本偏差的结构、特点和基本规律；难点为 尺寸公差与配合的选用。
❖
IT = ɑi
2.2 标准公差系列——尺寸公差带大小的标准化
表2-1 公称尺寸不大于500mm的标准公差的计算公式
2.2 标准公差系列——尺寸公差带大小的标准化
2.2.4 尺寸分段与标准公差表
为了减少标准公差的数目，国标对公称尺寸进行了分 段。在标准公差和基本偏差的计算公式中，公称尺寸一 律以所属尺寸段的几何平均值来计算。
2.2 标准公差系列——尺寸公差带大小的标准化
2.2.1 公差等级
标准公差等级代号由符号IT和阿拉伯数字组成。 例如IT2，记作2级标准公差等级，也用来表示2级 标准公差数值。 国标规定的标准公差等级分为20个等级，即IT01、 IT0、IT1、IT2、…、IT18。从IT01到IT18，等级 依次降低，而相应的标准公差数值依次增大。
2.2 标准公差系列——尺寸公差带大小的标准化
2.2.3 标准公差的计算规律及特点
❖ 常用尺寸范围）
❖ 标准公差等级系数ɑ：反映标准公差等级高低的参数；
❖ IT01、IT0、IT1公差数值与公称尺寸呈线性关系；
❖ IT2、IT3、IT4公差数值呈等比数列；
❖ IT5、IT6、…、IT18其他标准公差等级的数值计算公式。
2.3 基本偏差系列——尺寸公差带位置的标准化
2.3.4 孔的基本偏差的确定
●通用规则： 同一字母的孔的基本偏差与轴的基本偏差相对
于零线是完全对称的。倒影原则。 ●特殊规则： 在公称尺寸大于3mm至500mm同名基孔制和基轴制配 合中，给定标准公差等级的孔与高一级的轴相配合，且两 者的配合性质相同，孔基本偏差和轴的基本偏差符号相 反，而绝对值相差一个Δ值。
2.3 基本偏差系列——尺寸公差带位置的标准化 2.3.2 公差与配合在图样上的标注
零件图
装配图
2.3 基本偏差系列——尺寸公差带位置的标准化
2.3.3 轴的基本偏差的确定 轴的各种基本偏差的数值根据表2-3计算获得。
2.3.4 孔的基本偏差的确定 孔的基本偏差数值由相同字母代号轴的基本 偏差数值换算得到。 换算原则：配合性质不变
首尾两项的几何平均值：
标准公差值IT求解步骤： （1）尺寸分段求几何平均值； （2）计算公差单位i； （3）计算标准公差值IT 。
2.3 基本偏差系列——尺寸公差带位置的标准化
2.3.1 基本偏差代号及其特点
1. 基本偏差的定义 确定孔、轴公差带相对于零线位置的那个极限偏差 （上偏差或下偏差）。除JS和js外，均指靠近零线的偏差。 2. 基本偏差的代号 用英文字母表示。大写表示孔，小写表示轴。在26个字母中除去
3. 轴的基本偏差系列 a～h的基本偏差为上偏差es，其绝对值依次减小，j～zc的基本偏差为下 偏差ei，其绝对值依次增大，js公差带关于零线对称分布。 4. 孔的基本偏差系列 A～H的基本偏差为下偏差EI，其绝对值依次减小，J～ZC的基本偏差为 上偏差ES，其绝对值依次增大，JS公差带关于零线对称分布。 H为基准孔，基本偏差为下偏差，数值为零；h为基准轴，基本偏差为上 偏差，数值为零。
即：ES = -ei + Δ （Δ = ITn- ITn-1）
2.3 基本偏差系列——尺寸公差带位置的标准化
2.3.5 孔、轴另一极限偏差的确定
在孔、轴基本偏差确定的基础上，根据孔、轴 的公差等级查附表2-2确定标准公差数值，再根 据公差与极限偏差之间的关系，计算另一极限 偏差。
IT ESEI 或 IT es ei
图2-16不大于500mm 一般、常用和优先孔公差带
2.3 基本偏差系列——尺寸公差带位置的标准化
2.3 基本偏差系列——尺寸公差带位置的标准化
表 基孔制优先、常用配合
基
轴
孔 a b c d e f g h js k m n p r s t u v x y z
制
间隙配合
过渡配合
过盈配合
H6
H6 H6 H6 H6 H6 H6 H6 H6 H6 H6 H6 f5 g5 h5 js5 k5 m5 n5 p5 r5 s5 t5
2.2 标准公差系列——尺寸公差带大小的标准化
2.2.2 公差单位
❖ 公差单位i是计算标准公差的基本单位。与公称尺寸D 呈一定的函数关系。
❖ 标准公差因子是以生产实践为基础，通过专门试验和大 量统计数据分析，找出孔轴加工和测量误差随公称尺寸 变化规律来确定的。
（1）公称尺寸≤500mm，IT5～IT18
2.3 基本偏差系列——尺寸公差带位置的标准化
2.3 基本偏差系列——尺寸公差带位置的标准化
2.3.1 基本偏差代号及其特点
5. 各种基本偏差所形成的配合的特征 ●间隙配合
a～h(或A～H)等11种基本偏差与基准孔基本偏差H（或基准轴基本偏差h） 形成间隙配合。 ●过渡配合 js、j、k、m、n (或JS、J、K、M、N)等五种基本偏差与基准孔基本偏 差H (或基准轴基本偏差h形成过渡配合) ●过盈配合 p～zc(或P～ZC)等12种基本偏差与基准孔基本偏差H（或基准轴基本偏差 h)形成过盈配合。
