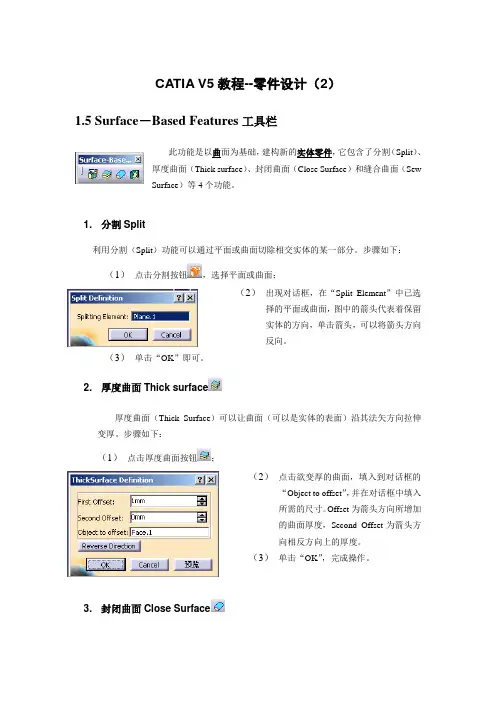

CATIA V5教程--零件设计（2）1.5 Surface－Based Features工具栏此功能是以曲面为基础，建构新的实体零件，它包含了分割（Split）、厚度曲面（Thick surface）、封闭曲面（Close Surface）和缝合曲面（Sew Surface）等4个功能。

1. 分割Split利用分割（Split）功能可以通过平面或曲面切除相交实体的某一部分。

步骤如下：（1）点击分割按钮，选择平面或曲面；（2）出现对话框，在“Split Element”中已选择的平面或曲面，图中的箭头代表着保留实体的方向，单击箭头，可以将箭头方向反向。

（3）单击“OK”即可。

2. 厚度曲面Thick surface厚度曲面（Thick Surface）可以让曲面（可以是实体的表面）沿其法矢方向拉伸变厚。

步骤如下：（1）点击厚度曲面按钮；（2）点击欲变厚的曲面，填入到对话框的“Object to offset”，并在对话框中填入所需的尺寸。

Offset为箭头方向所增加的曲面厚度，Second Offset为箭头方向相反方向上的厚度。

（3）单击“OK”，完成操作。

3. 封闭曲面Close Surface封闭曲面（Close Surface）可以将曲面构成的封闭体积（Close Volume）转换为实体，若为非封闭体积CATIA也可以自动以线性的方式封闭。

4. 缝合曲面Sew Surface缝合曲面（Sew Surface）可以将实体零件与曲面连结在一起。

与分割操作基本一致，只是“缝合曲面”之后曲面继续保持在操作之后的实体中，且曲面必须完全放置在实体中；而分割操作只是得到分割后的实体，曲面不一定要放在曲面之中。

1.6 Transformation Features工具栏提供对实体零件进行移动（Translation）、镜像（Mirror）、样式（Patten）和比例（Scale）等操作，进而修改或产生新的实体。

CATIA软件零件设计技巧CATIA软件是一款专业的三维CAD软件，广泛应用于汽车、航空、船舶等工业设计领域。

在CATIA软件中，零件设计是其中一项基础且重要的功能。

本文将介绍几种CATIA软件零件设计的技巧，帮助读者提高设计效率和准确性。

一、合理利用CATIA软件的可视化功能CATIA软件具有强大的可视化功能，能够以三维模型形式直观呈现设计效果。

在进行零件设计时，我们可以充分利用该功能，通过旋转、缩放、提取截面等操作，全方位地观察设计模型，确保设计的准确性和合理性。

二、灵活运用CATIA软件的参数化设计功能参数化设计功能是CATIA软件的一个重要特点，可以通过定义参数，快速修改设计模型，并在模型变动后自动更新相关参数。

在进行零件设计时，我们可以合理设置参数，通过改变参数的数值实现快速设计迭代，提高设计的效率和灵活性。

三、注意几何体的构建顺序在进行零件设计时，合理的几何体构建顺序对于设计的准确性和可编辑性十分重要。

一般而言，我们应先绘制基础几何形状，再进行操作的组合、修剪和填充等操作。

合理选择几何体构建顺序可以避免出现无法修改的错误，并保证设计的稳定性。

四、使用CATIA软件的装配功能进行设计验证CATIA软件提供了强大的装配功能，可以将多个零件组装在一起进行设计验证。

在零件设计完成后，我们可以利用装配功能对设计进行验证，确保零件之间的相互匹配和协调。

通过装配功能，我们可以直观地检查设计结果，及时修正设计中的问题。

五、合理利用CATIA软件的自动化设计功能CATIA软件还提供了丰富的自动化设计功能，例如自动绘制、自动放置等。

在进行零件设计时，我们应充分利用这些功能，减少重复劳动和错误，提高设计的效率和精度。

同时，我们也要注意对自动化结果进行检查和调整，以确保设计的准确性。

六、备份和管理CATIA软件设计文件在进行零件设计时，我们应养成定期备份和管理设计文件的习惯。

CATIA软件提供了项目管理功能，可以方便地对设计文件进行归档和版本控制。

CATIA设计实操教程CATIA是一款功能强大的三维设计软件，广泛应用于航空、汽车、工程制造等领域。

本文将为大家提供一份CATIA设计实操教程，帮助初学者快速上手CATIA的基本操作和常用功能。

一、CATIA软件介绍CATIA是由法国达索系统公司开发的一款面向多学科的3D实体设计软件。

它提供了多种功能模块，包括零件设计、装配设计、绘图、模型分析等，可以满足各种复杂设计任务的需求。

CATIA的操作界面清晰简洁，操作流程也相对直观，适合初学者快速上手。

二、CATIA安装与基本配置要使用CATIA进行设计，首先需要进行软件的安装和基本配置。

按照安装包提供的步骤进行安装，并在安装完成后进行基本配置，包括设置工作目录、界面语言、单位等。

配置完成后，打开软件，进入CATIA的主界面。

三、新建零件在CATIA主界面中，点击“文件”菜单，选择“新建”->“零件”，即可创建一个新的零件。

初学者可以选择默认的零件模板进行实操练习。

四、绘制基本几何图形在零件设计中，常需要绘制各种基本几何图形，如直线、圆、矩形等。

CATIA提供了丰富的绘图工具，可以通过菜单栏的绘图功能或者快捷键进行绘制。

在绘图完成后，可以根据需要进行尺寸和约束的设定，保证几何图形的精确性。

五、特征建模特征建模是CATIA设计的核心功能之一。

通过特征建模，可以将各种特征添加到零件中，如凸台、倒角、挖孔等。

通过选择相应的工具，根据设计需求添加特征，并进行参数设定，使得设计更加灵活和可控。

六、装配设计在CATIA中进行装配设计，可以将多个零件组装到一起，形成完整的产品结构。

通过装配功能可以设定零件之间的配合关系，如固定、相切、重合等。

在装配设计中，还可以进行碰撞检测、运动仿真等功能，确保装配的正确性和稳定性。

七、模型分析和优化CATIA提供了丰富的模型分析工具，可以对设计进行各种分析和优化，如结构强度分析、流体动力学分析等。

通过分析结果，可以了解设计的性能和可行性，并对设计进行优化和改进。

第六章CAD/CAM软件CATIA第一节CATIA软件简介CATIA是由法国著名飞机制造公司Dassault（达索公司）开发并由IBM公司负责销售的一个高档CAD/CAM/CAE/PDM（Peculiarity Drive Model特性驱动模型）应用系统，CATIA起源于航空工业，随着从工作站平台为基础移植到PC机，在短期内被推广到其他产业。

现今CATIA在航空业、汽车制造业、通用机械制造业、教育科研单位拥有大量用户。

围绕数字化产品和电子商务集成概念进行系统结构设计的CATIA V5版本，可为数字化企业建立一个针对产品整个开发过程的工作环境。

在这个环境中，可以对产品开发过程的各个方面进行仿真，并能够实现工程人员和非工程人员之间的电子通信。

产品整个开发过程包括概念设计、详细设计、工程分析、成品定义和制造乃至成品在整个生命周期中的使用和维护。

作为世界领先的CAD/CAM软件，CATIA可以帮助用户完成大到飞机小到螺丝刀的设计及制造，它提供了完备的设计能力：从2D到3D到技术指标化建模，同时，作为一个完全集成化的软件系统，CATIA采用特征造型和参数化造型技术，允许自动指定或由用户指定参数化设计、几何或功能化约束的变量式设计，将机械设计、工程分析及仿真和加工等功能有机地结合，为用户提供严密的无纸工作环境从而达到缩短设计生产时间、提高加工质量及降低费用的效果。

CATIA到最近V5R12版为止，包含有Infrastructure（基础结构）、Mechanical（机械设计）、Shape Design & Styling（曲面造型及设计）、Analysis（有限元分析）、Equipment & Systems Engineering（设备与系统工程）、Plant（工厂布局），NC Manufacturing（数控加工），Product Synthesis（系统综合）等八大部分，上述内容涵盖了从产品渲染宣传、机械零件设计、模具设计、复杂曲面造型、有限元静力分析、振动分析、电子设备系统相关设计、数字化样机、专家系统等各个方面的内容，近100个功能模块。

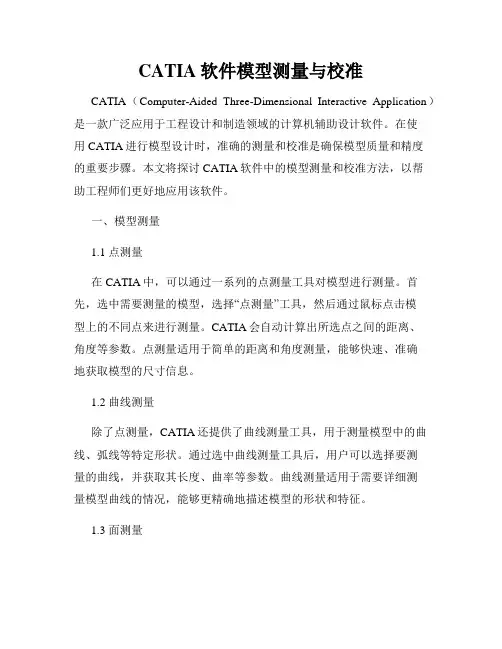

CATIA软件模型测量与校准CATIA（Computer-Aided Three-Dimensional Interactive Application）是一款广泛应用于工程设计和制造领域的计算机辅助设计软件。

在使用CATIA进行模型设计时，准确的测量和校准是确保模型质量和精度的重要步骤。

本文将探讨CATIA软件中的模型测量和校准方法，以帮助工程师们更好地应用该软件。

一、模型测量1.1 点测量在CATIA中，可以通过一系列的点测量工具对模型进行测量。

首先，选中需要测量的模型，选择“点测量”工具，然后通过鼠标点击模型上的不同点来进行测量。

CATIA会自动计算出所选点之间的距离、角度等参数。

点测量适用于简单的距离和角度测量，能够快速、准确地获取模型的尺寸信息。

1.2 曲线测量除了点测量，CATIA还提供了曲线测量工具，用于测量模型中的曲线、弧线等特定形状。

通过选中曲线测量工具后，用户可以选择要测量的曲线，并获取其长度、曲率等参数。

曲线测量适用于需要详细测量模型曲线的情况，能够更精确地描述模型的形状和特征。

1.3 面测量在CATIA中，面测量可以帮助用户测量模型表面的面积、倾斜度等参数。

选择“面测量”工具后，用户可以选择模型中的面，并获取其面积、倾斜度等信息。

面测量适用于需要了解模型表面特征的情况，能够帮助用户更好地设计和分析模型。

二、模型校准2.1 尺寸校准在进行模型设计时，尺寸的准确性是至关重要的。

CATIA软件提供了尺寸校准工具，可以帮助用户对模型中的尺寸进行校准。

选择“尺寸校准”工具后，用户可以选择需要校准的尺寸，并输入正确的数值来修正模型的尺寸。

尺寸校准能够保证模型的几何尺寸满足设计要求，提高模型的精度和质量。

2.2 坐标系统校准CATIA软件中的坐标系统校准工具可以帮助用户对模型中的坐标系进行校准。

在进行坐标系统校准时，用户可以选择合适的基准点，并根据实际需求对坐标系进行调整和修正。

坐标系统校准能够确保模型的位置和方向准确无误，使得后续的设计和制造工作更加顺利。

CATIA V5教程--零件设计（2）1.5 Surface－Based Features工具栏此功能是以曲面为基础，建构新的实体零件，它包含了分割（Split）、厚度曲面（Thick surface）、封闭曲面（Close Surface）和缝合曲面（SewSurface）等4个功能。

1. 分割Split利用分割（Split）功能可以通过平面或曲面切除相交实体的某一部分。

步骤如下：（1）点击分割按钮，选择平面或曲面；（2）出现对话框，在“Split Element”中已选择的平面或曲面，图中的箭头代表着保留实体的方向，单击箭头，可以将箭头方向反向。

（3）单击“OK”即可。

2. 厚度曲面Thick surface厚度曲面（Thick Surface）可以让曲面（可以是实体的表面）沿其法矢方向拉伸变厚。

步骤如下：（1）点击厚度曲面按钮；（2）点击欲变厚的曲面，填入到对话框的“Object to offset”，并在对话框中填入所需的尺寸。

Offset为箭头方向所增加的曲面厚度，Second Offset为箭头方向相反方向上的厚度。

（3）单击“OK”，完成操作。

3. 封闭曲面Close Surface封闭曲面（Close Surface）可以将曲面构成的封闭体积（Close Volume）转换为实体，若为非封闭体积CATIA也可以自动以线性的方式封闭。

4. 缝合曲面Sew Surface缝合曲面（Sew Surface）可以将实体零件与曲面连结在一起。

与分割操作基本一致，只是“缝合曲面”之后曲面继续保持在操作之后的实体中，且曲面必须完全放置在实体中；而分割操作只是得到分割后的实体，曲面不一定要放在曲面之中。

1.6 Transformation Features工具栏提供对实体零件进行移动（Translation）、镜像（Mirror）、样式（Patten）和比例（Scale）等操作，进而修改或产生新的实体。

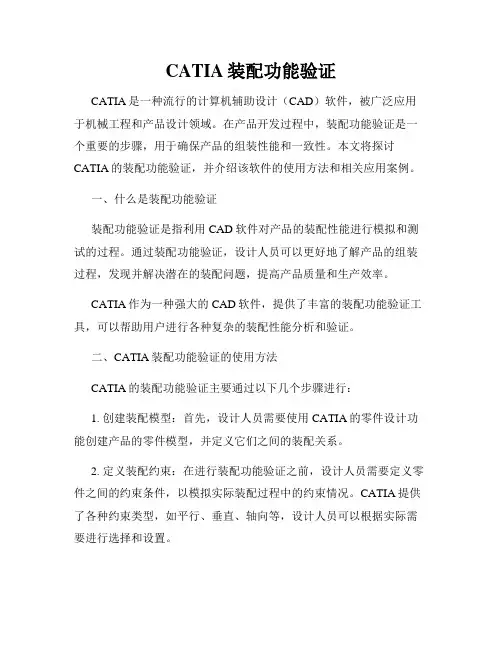

CATIA装配功能验证CATIA是一种流行的计算机辅助设计（CAD）软件，被广泛应用于机械工程和产品设计领域。

在产品开发过程中，装配功能验证是一个重要的步骤，用于确保产品的组装性能和一致性。

本文将探讨CATIA的装配功能验证，并介绍该软件的使用方法和相关应用案例。

一、什么是装配功能验证装配功能验证是指利用CAD软件对产品的装配性能进行模拟和测试的过程。

通过装配功能验证，设计人员可以更好地了解产品的组装过程，发现并解决潜在的装配问题，提高产品质量和生产效率。

CATIA作为一种强大的CAD软件，提供了丰富的装配功能验证工具，可以帮助用户进行各种复杂的装配性能分析和验证。

二、CATIA装配功能验证的使用方法CATIA的装配功能验证主要通过以下几个步骤进行：1. 创建装配模型：首先，设计人员需要使用CATIA的零件设计功能创建产品的零件模型，并定义它们之间的装配关系。

2. 定义装配约束：在进行装配功能验证之前，设计人员需要定义零件之间的约束条件，以模拟实际装配过程中的约束情况。

CATIA提供了各种约束类型，如平行、垂直、轴向等，设计人员可以根据实际需要进行选择和设置。

3. 进行装配仿真：在完成装配模型和约束设置后，设计人员可以使用CATIA的装配仿真工具对装配性能进行评估。

CATIA可以模拟整个装配过程，包括零件的位置、方向、运动等，以检测和验证装配的正确性和一致性。

4. 分析装配结果：CATIA提供了丰富的分析工具，可以对装配结果进行各种性能评估和优化。

例如，可以检查零件之间的间隙、碰撞、重叠等问题，以及零件的运动范围和受力情况等。

设计人员可以根据分析结果调整装配模型和约束条件，优化产品的装配性能。

5. 生成报告和文档：CATIA还支持生成装配功能验证的报告和文档，以便设计人员记录和共享验证结果。

这些报告和文档可以包括装配过程中的各种信息，如零件列表、装配关系、约束条件、验证结果等，方便设计人员进行参考和复查。

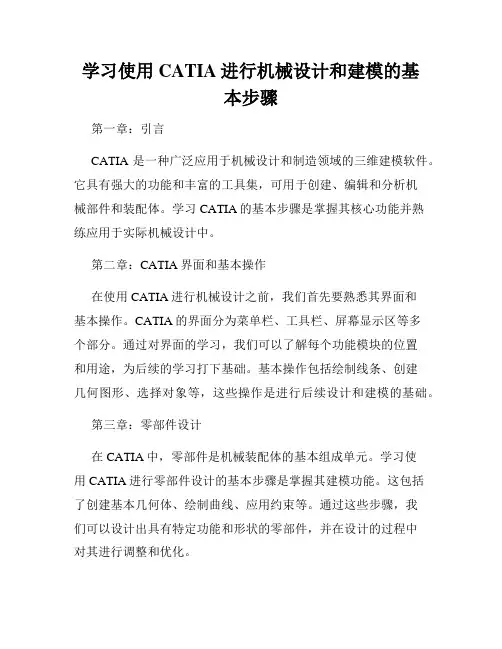

学习使用CATIA进行机械设计和建模的基本步骤第一章：引言CATIA是一种广泛应用于机械设计和制造领域的三维建模软件。

它具有强大的功能和丰富的工具集，可用于创建、编辑和分析机械部件和装配体。

学习CATIA的基本步骤是掌握其核心功能并熟练应用于实际机械设计中。

第二章：CATIA界面和基本操作在使用CATIA进行机械设计之前，我们首先要熟悉其界面和基本操作。

CATIA的界面分为菜单栏、工具栏、屏幕显示区等多个部分。

通过对界面的学习，我们可以了解每个功能模块的位置和用途，为后续的学习打下基础。

基本操作包括绘制线条、创建几何图形、选择对象等，这些操作是进行后续设计和建模的基础。

第三章：零部件设计在CATIA中，零部件是机械装配体的基本组成单元。

学习使用CATIA进行零部件设计的基本步骤是掌握其建模功能。

这包括了创建基本几何体、绘制曲线、应用约束等。

通过这些步骤，我们可以设计出具有特定功能和形状的零部件，并在设计的过程中对其进行调整和优化。

第四章：装配体设计装配体是由多个零部件组合而成的机械设备。

学习使用CATIA 进行装配体设计的基本步骤是熟悉其装配功能。

这包括了建立装配关系、调整零部件位置、模拟运动等。

通过这些步骤，我们可以还原真实机械设备的组合关系，保证各个零部件之间的配合精度，并进行装配时的运动模拟。

第五章：零部件和装配体的分析与优化在设计完成后，我们可以使用CATIA的分析功能对零部件和装配体进行分析和优化。

这包括运动学分析、结构分析、热分析等。

通过分析结果，我们可以了解设计方案的合理性和可行性，并对其进行优化改进。

第六章：工程图纸的生成工程图纸是机械设计和制造的重要输出产品。

学习使用CATIA 生成工程图纸的基本步骤是熟悉其绘图功能。

这包括了创建视图、标注尺寸、添加注释等。

通过这些步骤，我们可以将设计方案转化为符合标准的工程图纸，供后续的制造和检测使用。

第七章：实践应用和案例分析学习使用CATIA进行机械设计和建模的过程中，实践应用和案例分析是必不可少的一环。

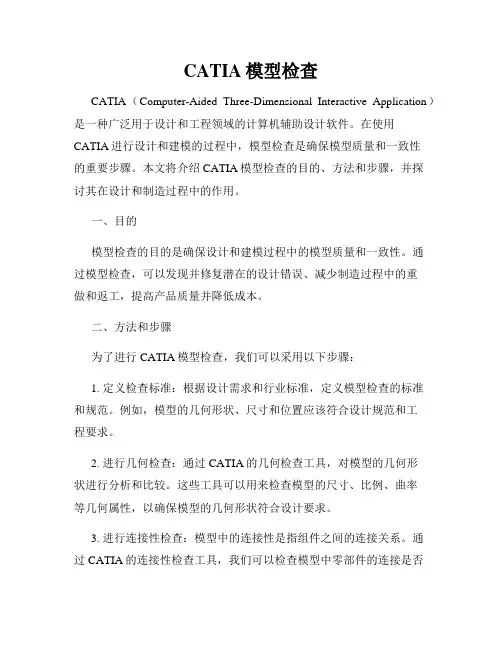

CATIA模型检查CATIA（Computer-Aided Three-Dimensional Interactive Application）是一种广泛用于设计和工程领域的计算机辅助设计软件。

在使用CATIA进行设计和建模的过程中，模型检查是确保模型质量和一致性的重要步骤。

本文将介绍CATIA模型检查的目的、方法和步骤，并探讨其在设计和制造过程中的作用。

一、目的模型检查的目的是确保设计和建模过程中的模型质量和一致性。

通过模型检查，可以发现并修复潜在的设计错误、减少制造过程中的重做和返工，提高产品质量并降低成本。

二、方法和步骤为了进行CATIA模型检查，我们可以采用以下步骤：1. 定义检查标准：根据设计需求和行业标准，定义模型检查的标准和规范。

例如，模型的几何形状、尺寸和位置应该符合设计规范和工程要求。

2. 进行几何检查：通过CATIA的几何检查工具，对模型的几何形状进行分析和比较。

这些工具可以用来检查模型的尺寸、比例、曲率等几何属性，以确保模型的几何形状符合设计要求。

3. 进行连接性检查：模型中的连接性是指组件之间的连接关系。

通过CATIA的连接性检查工具，我们可以检查模型中零部件的连接是否正确，以及连接是否符合设计要求。

例如，螺栓、焊缝、键槽等连接方式都可以通过连接性检查进行验证。

4. 进行装配性检查：在进行产品装配时，需要确保各个零部件之间的装配关系正确无误。

通过CATIA的装配性检查工具，可以检查零部件的位置、间隙、对位等装配属性，以确保装配过程中的准确性和便捷性。

5. 进行动态检查：动态检查是指在产品使用过程中，对模型进行运动和行为的模拟和分析。

通过CATIA的动态检查工具，可以验证产品在使用时的运动特性、碰撞检测、应力分布等参数，以确保产品的可靠性和耐久性。

三、检查结果和处理在进行CATIA模型检查后，我们可以得到检查结果报告。

根据报告中的问题描述和建议，进行相应的处理和修复。

修复的过程可能涉及到模型的几何修改、连接关系的调整、装配过程的优化等。

catia中文全套教程(全文)contents •CATIA软件概述•CATIA软件基本操作•零件设计模块详解•曲面设计模块详解•钣金设计模块详解•模具设计模块详解目录CHAPTERCATIA软件概述CATIA软件简介123航空航天汽车机械制造其他领域011981年，达索公司推出第一款CATIA软件，主要用于曲面造型和实体建模。

021990年代，CATIA逐步引入CAD/CAE/CAM一体化概念，实现了从设计到制造的全面覆盖。

032000年代以后，CATIA不断进行技术升级和版本更新，引入了更多的创新功能和行业解决方案。

04近年来，随着云计算、大数据等技术的发展，CATIA也在逐步实现云端化、智能化等新的发展方向。

CHAPTERCATIA软件基本操作CATIA 软件界面介绍软件后，首先呈现的是主界面，包括菜单栏、工具栏、命令栏、规格栏、特征树等部分。

工具栏提供了常用命令的快捷方式，特征树以树状结构显示模型中的所有特征和对象，方便用户管理和编辑模型。

命令栏显示当前正在执行的命令及其选项，用户可以在此输入参数或选择选项。

01在使用CATIA 软件时，建议定期保存工作，以避免意外丢失数据。

02在进行复杂操作时，可以使用撤销和重做功能来纠正错误或恢复之前的操作。

03通过使用快捷键可以加速常用命令的执行，提高工作效率。

04在选择对象时，可以使用过滤器来限制选择范围，以便更准确地选择所需对象。

CATIA 软件基本操作技巧CATIA软件常用命令01020301 02 03“另存为”命令用于将当前文档保存为新的文件，可以选择不同的文件名和位置进行保存。

“关闭”命令用于关闭当前文档，可以选择是否保存更改。

“撤销”和“重做”命令用于撤销或重做之前的操作，以便纠正错误或恢复之前的状态。

CHAPTER零件设计模块详解该模块提供了丰富的建模工具和功能，支持用户进行复杂的零件设计和分析。

通过零件设计模块，用户可以实现从概念设计到详细设计的全过程。

CATIA零件设计技巧CATIA是一款广泛应用于机械设计领域的三维设计软件，在零件设计方面具有强大的功能和灵活的操作性。

本文将介绍一些CATIA零件设计的技巧，帮助读者提高设计效率和质量。

一、基本操作技巧1. 零件创建：在CATIA中，可以通过点击“新建零件”按钮或选择文件-新建-零件来创建一个新的零件文件。

务必选择正确的工作模板，以满足设计需求。

2. 绘制几何体：利用CATIA的绘图功能，可以绘制各种几何体，如直线、圆、矩形等。

在绘制时，可以通过使用捕捉点、参考图形等辅助功能，提高准确性。

3. 操作对象：在进行零件设计时，需要掌握如何选择、移动、复制、旋转和缩放对象等操作。

可以使用鼠标或键盘快捷键进行相应操作。

二、零件建模技巧1. 特征设计：CATIA提供了多种建模方法，包括实体建模、曲面建模和混合建模等。

在建模过程中，应合理选择使用的建模方法，以及采用相应的特征工具进行零件的设计。

2. 参数化设计：通过使用CATIA的参数化设计功能，可以将设计过程中需要修改的参数进行定义，便于后续的修改和调整。

合理使用参数化设计，可以提高设计的灵活性和可维护性。

3. 引用关系：在设计过程中，经常会遇到需要引用其他零件或装配体中的特征或尺寸。

CATIA提供了丰富的引用关系功能，可以轻松实现引用和关联设计。

4. 协同设计：CATIA支持多人协同设计，可以通过网络环境下的共享功能，实现多人同时对同一零件进行设计和修改。

在协同设计时，应注意合理规划设计任务和协调工作进度。

三、装配设计技巧1. 零件定位：在进行装配设计时，需要合理确定零件之间的位置和关系。

CATIA提供了多种定位方式，如基准面、坐标系、装配约束等，可以满足不同的设计需求。

2. 碰撞检测：装配设计中，常常需要检查零件之间是否存在碰撞或干涉。

CATIA可以通过碰撞检测功能，自动检测并标识碰撞部位，提前预防装配问题的发生。

3. 装配分析：CATIA还提供了装配分析的功能，可以通过运动仿真、结构分析等方法，评估装配的性能和可靠性。

CATIA V5教程--零件设计（1）零件设计延伸了草图设计的概念，通过草图中所建立的二维轮廓，利用零件设计所提供的功能，建立三维实体模型，并对其进行编辑修改，完成整个零件的设计。

在使用零件设计之前，必须有草图，这是零件设计的依据，即在草图设计的基础上，使用零件设计所提供的功能，使二维草图延伸为三维实体。

1.1进入零件设计（1）打开Catia，选择Start－>Mechanical Design－>Part Design；或直接在工作台上打开“Part Design”设计模块；（2）或打开Catia，选择File－>New，选择文件类型为Part。

在零件设计过程中，可能需要多次在草图与零件设计之间进行转换。

绘制完草图之后，再进入零件设计功能来构建实体。

1.2零件设计的功能零件设计为用户提供了各种从二维草图延伸到三维实体的功能，例如旋转、扫掠、拉伸等，让平面图形成为三维实体。

也可以再成形的实体上进行打孔、挖洞和倒角等工作，可以建立新的平面等。

零件设计功能大致可以分为以下几类：➢由二维草图延伸到三维实体的功能，见Sketch-Based Features工具栏➢在实体上进行再加工的功能，见Dress-Up Features工具栏➢在曲面上再加工的功能，见Surface-Based Features工具栏➢实体变换，见Transformation Features工具栏➢不同实体之间的布尔运算，见Boolean Operation工具栏➢零件的标注功能，见Annotations工具栏➢在空间建立点、线、面的功能，见Reference Element工具栏1.3Sketch－Based Features工具栏“Sketch－Based Features”工具栏（如下图所示）以二维草图轮廓曲线为基础，使用凸块Pad、旋转成形Shaft、肋Rib、加强筋Stiffener、Loft等功能，建立三维实体；又可使用减轻槽Pocket、旋转沟槽Groove、挖槽Slot、钻孔Hole、移除Loft曲面等功能，修改三维实体。

catia设计思路和流程,检查流程,设计重点难点总结Catia设计思路和流程前言作为一名资深的创作者，我多年来一直使用Catia软件进行设计工作。

Catia是一款功能强大的三维设计软件，广泛应用于工程设计和制造业领域。

在使用过程中，我总结了一些针对Catia设计思路和流程的经验和总结，希望能与大家分享。

正文设计思路1.确定设计目标：在开始设计之前，要明确设计的目标和要求，了解所需设计的功能和性能，这有助于明确设计思路。

2.参考现有设计：对于一些常见的设计，可以先参考现有的设计方案，借鉴其优点和经验，然后进行改进和创新。

3.创新设计：根据设计目标和要求，进行创新设计，在设计过程中要注意与用户需求的匹配和适用性。

设计流程1.概念设计：首先进行概念设计，确定产品的整体外观和结构。

可以通过手绘草图或者2D设计软件进行初步设计。

2.参数化设计：将概念设计转化为三维模型，使用Catia软件进行参数化设计，包括建立零件、装配和约束。

3.分析模拟：进行结构分析、运动仿真等模拟分析，检验设计的可行性和性能是否满足设计要求。

4.详细设计：在完成设计验证后，进行详细设计，包括完善零件和装配的细节，进行材料选择、表面处理等。

5.生产制造：完成详细设计后，可以进行生产制造，根据设计进行加工和生产。

检查流程1.零件检查：在进行装配之前，对每个零件进行检查，确保尺寸、配合、材料等符合设计要求。

2.装配检查：完成装配后，对整个产品进行检查，确保各个零部件的装配关系正确，没有冲突和错误。

3.结构检查：进行结构分析，检查设计的强度和刚度是否满足要求，是否需要进行优化和改进。

设计重点难点1.零部件的参数化设计：对于复杂的零部件，如曲面零件和多边形零件，参数化设计相对复杂，需要掌握Catia的相关工具和功能。

2.装配关系的优化：设计过程中需要考虑零部件的装配关系，确保装配过程中不会产生冲突和错误，需要对装配关系进行优化和调整。

3.结构的强度和刚度分析：对于设计要求高的产品，需要进行结构分析和模拟，确保设计的强度和刚度满足要求，这需要一定的专业知识和经验。
