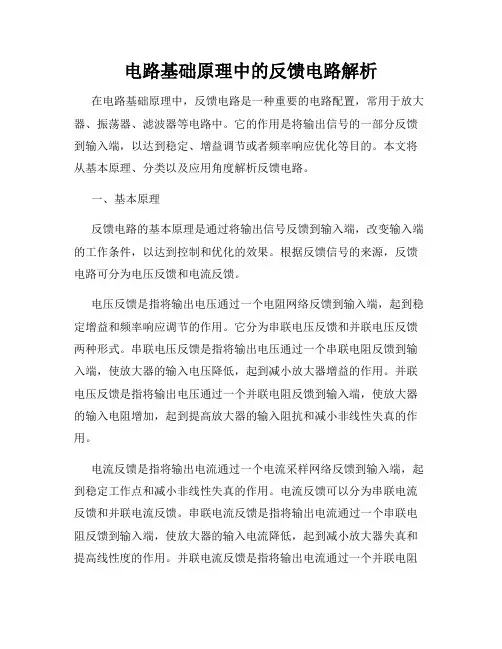

电路基础原理中的反馈电路解析在电路基础原理中，反馈电路是一种重要的电路配置，常用于放大器、振荡器、滤波器等电路中。
它的作用是将输出信号的一部分反馈到输入端，以达到稳定、增益调节或者频率响应优化等目的。
本文将从基本原理、分类以及应用角度解析反馈电路。
一、基本原理反馈电路的基本原理是通过将输出信号反馈到输入端，改变输入端的工作条件，以达到控制和优化的效果。
根据反馈信号的来源，反馈电路可分为电压反馈和电流反馈。
电压反馈是指将输出电压通过一个电阻网络反馈到输入端，起到稳定增益和频率响应调节的作用。
它分为串联电压反馈和并联电压反馈两种形式。
串联电压反馈是指将输出电压通过一个串联电阻反馈到输入端，使放大器的输入电压降低，起到减小放大器增益的作用。
并联电压反馈是指将输出电压通过一个并联电阻反馈到输入端，使放大器的输入电阻增加，起到提高放大器的输入阻抗和减小非线性失真的作用。
电流反馈是指将输出电流通过一个电流采样网络反馈到输入端，起到稳定工作点和减小非线性失真的作用。
电流反馈可以分为串联电流反馈和并联电流反馈。
串联电流反馈是指将输出电流通过一个串联电阻反馈到输入端，使放大器的输入电流降低，起到减小放大器失真和提高线性度的作用。
并联电流反馈是指将输出电流通过一个并联电阻反馈到输入端，使放大器的输入电压降低，起到提高放大器的输入阻抗和线性度的作用。
二、分类与应用根据反馈信号和输入信号的相对相位关系，反馈电路又可分为正反馈和负反馈。
正反馈是指反馈信号与输入信号相位一致，放大器工作在不稳定状态下，并产生自激振荡。
正反馈广泛应用于振荡器、计数器等电路中，用于产生时钟信号和周期性信号。
负反馈是指反馈信号与输入信号相位相反，放大器工作在稳定状态下，并调节放大倍数或频率响应。
负反馈的应用广泛，其中最常见的是用于放大器电路中。
通过负反馈，可以实现放大器的稳定工作、减小失真、调节增益和频率响应等功能。
在滤波器中，负反馈可以用于调节频率响应特性，使得滤波器具有更好的性能。
电路基础原理反馈电路的基本原理电路基础原理：反馈电路的基本原理电子电路是现代科技的基础，我们的生活中随处可见电子设备。
而反馈电路作为电子电路中的重要组成部分，起着至关重要的作用。
本文将介绍反馈电路的基本原理。
一、反馈电路的定义与分类反馈电路是指将电路的一部分输出信号再输入到电路中的一种技术手段。
根据反馈信号输入的位置和方式，反馈电路可分为正反馈和负反馈两种。
1. 正反馈：输出信号与输入信号方向相同或同相，通过增强输入信号来放大输出信号。
正反馈常用于振荡电路和开关电路中，可以产生稳定的周期性波形。
2. 负反馈：输出信号与输入信号方向相反或反相，通过减弱输入信号来稳定输出信号。
负反馈是普遍应用于放大电路和稳定电路中的一种技术，可以提高电路的稳定性和线性度。
二、负反馈电路的基本原理负反馈电路由三个要素组成：传感器、比例器和补偿器。
传感器将输出信号转换为电流或电压信号，比例器对输出信号进行放大，补偿器调节比例器的放大倍数。
负反馈电路通过将一定比例的输出信号反馈到输入端，通过减小输入信号，从而稳定放大器的增益。
当输入信号引起放大器输出变化时，反馈电路将一部分输出信号反馈到输入端，并与输入信号相减，减小对放大器的影响。
负反馈电路可以分为电压负反馈和电流负反馈。
电压负反馈是将输出电压反馈到输入端，通过改变放大器的输入电压，稳定输出电压。
电压负反馈可以提高放大器的线性度和稳定性。
电流负反馈是将输出电流反馈到输入端，通过改变放大器的输入电流，稳定输出电流。
电流负反馈可以提高放大器的输入阻抗和输出阻抗。
三、负反馈的优势和应用负反馈电路具有以下优势：1. 提高电路的稳定性：负反馈电路通过减小输入信号，抑制了噪声和干扰的传播，提高了电路的稳定性。
2. 提高电路的线性度：负反馈电路通过减小放大器的非线性扭曲，使输出信号更加准确地与输入信号成比例关系。
3. 提高电路的带宽：负反馈电路通过控制放大器的频率响应，扩展了电路的频带宽度。

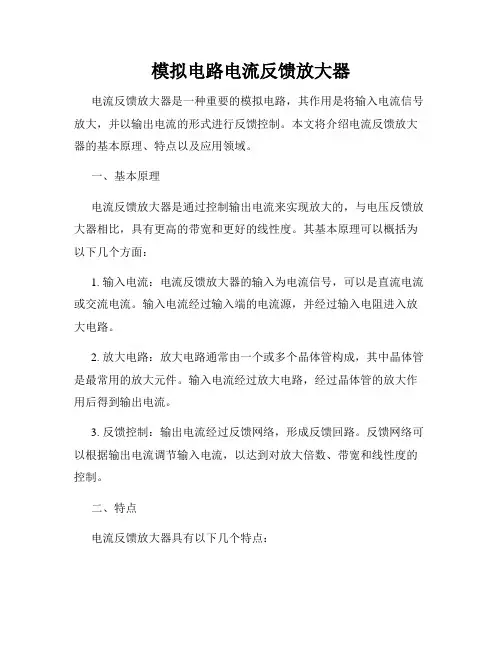

模拟电路电流反馈放大器电流反馈放大器是一种重要的模拟电路，其作用是将输入电流信号放大，并以输出电流的形式进行反馈控制。
本文将介绍电流反馈放大器的基本原理、特点以及应用领域。
一、基本原理电流反馈放大器是通过控制输出电流来实现放大的，与电压反馈放大器相比，具有更高的带宽和更好的线性度。
其基本原理可以概括为以下几个方面：1. 输入电流：电流反馈放大器的输入为电流信号，可以是直流电流或交流电流。
输入电流经过输入端的电流源，并经过输入电阻进入放大电路。
2. 放大电路：放大电路通常由一个或多个晶体管构成，其中晶体管是最常用的放大元件。
输入电流经过放大电路，经过晶体管的放大作用后得到输出电流。
3. 反馈控制：输出电流经过反馈网络，形成反馈回路。
反馈网络可以根据输出电流调节输入电流，以达到对放大倍数、带宽和线性度的控制。
二、特点电流反馈放大器具有以下几个特点：1. 高带宽：由于采用电流反馈方式，电流反馈放大器的带宽通常比电压反馈放大器更宽，适用于高频信号的放大。
2. 低失真：电流反馈放大器的线性度较好，能够提供较低的失真度，使得放大后的信号更加准确。
3. 稳定性好：电流反馈放大器具有较好的温度稳定性和频率稳定性，不会因外界因素的变化导致放大性能的下降。
三、应用领域电流反馈放大器在各个领域都有广泛的应用，其中一些典型的应用包括以下几个方面：1. 通信系统：电流反馈放大器常用于通信系统中的信号放大环节，如射频放大器、低噪声放大器等。
2. 音频放大器：电流反馈放大器在音频放大器中得到广泛应用，能够提供高保真度的音频放大效果。
3. 传感器信号放大：对于小信号传感器输出的微弱电流进行放大，电流反馈放大器能够提供较高的灵敏度和精度。
4. 仪器仪表：在仪器仪表中，电流反馈放大器可以用于测量小电流信号或进行精确放大。
总结电流反馈放大器作为一种重要的模拟电路，在各个领域都有广泛的应用。
其通过控制输出电流来实现对输入电流的放大，并具有高带宽、低失真和较好的稳定性等特点。

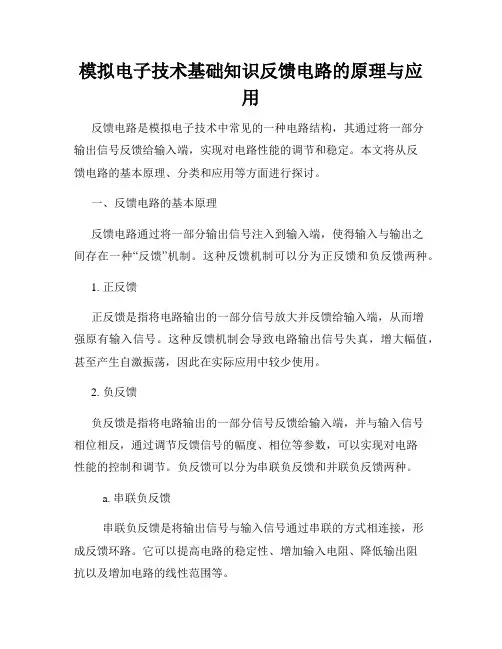

模拟电子技术基础知识反馈电路的原理与应用反馈电路是模拟电子技术中常见的一种电路结构，其通过将一部分输出信号反馈给输入端，实现对电路性能的调节和稳定。
本文将从反馈电路的基本原理、分类和应用等方面进行探讨。
一、反馈电路的基本原理反馈电路通过将一部分输出信号注入到输入端，使得输入与输出之间存在一种“反馈”机制。
这种反馈机制可以分为正反馈和负反馈两种。
1. 正反馈正反馈是指将电路输出的一部分信号放大并反馈给输入端，从而增强原有输入信号。
这种反馈机制会导致电路输出信号失真，增大幅值，甚至产生自激振荡，因此在实际应用中较少使用。
2. 负反馈负反馈是指将电路输出的一部分信号反馈给输入端，并与输入信号相位相反，通过调节反馈信号的幅度、相位等参数，可以实现对电路性能的控制和调节。
负反馈可以分为串联负反馈和并联负反馈两种。
a. 串联负反馈串联负反馈是将输出信号与输入信号通过串联的方式相连接，形成反馈环路。
它可以提高电路的稳定性、增加输入电阻、降低输出阻抗以及增加电路的线性范围等。
b. 并联负反馈并联负反馈是将输出信号与输入信号通过并联的方式相连接，形成反馈环路。
它可以降低电路的输入电阻、提高电路的输出阻抗以及调节电路增益等。
二、反馈电路的分类根据反馈信号的注入位置和方式，反馈电路可以分为电压反馈和电流反馈两种。
1. 电压反馈电压反馈是将电路输出端的电压信号反馈到输入端，通过调节反馈电压的幅度和相位来控制电路性能。
常见的电压反馈电路包括电压跟随器、差分放大电路等。
2. 电流反馈电流反馈是将电路输出端的电流信号反馈到输入端，通过调节反馈电流的幅度和相位来控制电路性能。
常见的电流反馈电路包括电流跟随器、电流限制器等。
三、反馈电路的应用反馈电路在模拟电子技术中有着广泛的应用，下面以几个典型的应用为例进行介绍。
1. 放大电路在放大电路中，反馈电路可以通过控制放大倍数、提高频率响应等方式来实现对信号的放大和调节。
其中，用于放大放大器的负反馈电路，可以提高放大器的线性度、稳定性和频率响应。
输入信号反馈信号净输入信号反馈放大器反馈过程：在电子系统中把输出回路的电量（电压或电流）以一定的方式（串联、并联）馈送到输入回路的过程。
输入信号、反馈信号、净输入信号−−−−−−−−↓←↓←↑↑→↑→↑→BE B B E E C B V I V V I I I 不变因V B I e+V e -+V BE -正反馈正反馈+-负反馈负反馈可以改善放大电路的性能。
be Lv r RA 'β−=Vo 与Vi 反相若Vi 瞬时极性为正，则Vo 瞬时极性为负+-+-+-_+A电流串联正反馈负反馈类型负反馈类型电压串联负反馈电压串联负反馈电压并联负反馈电压并联负反馈电流串联负反馈电流串联负反馈电流并联负反馈电流并联负反馈电压反馈基本放大器反馈网络i V 'i V fV oI gR LR +−+−+−.AF A F♁♁♁♁v i v id v f v o电压负反馈稳定输出电压串联反馈考虑电压间♁♁♁♁○+v f-反馈信号和输入信号加于输入回路两点时，○○♁♁○♁AFoI gR LR V .+−gI i I 'i I fI ...AF♁v oI i I id I f○负反馈。
iI fI 'i I 反馈信号和输入信号同一点时，为正反馈。
AFoI gR LR iI 'i I f I ...♁i i i idi f○A F○反馈信号和输入信号加于输入回路同一点时，i o电流负反馈稳定输出电流iI •iI•'○○♁♁♁fI •○AF i V 'i V f V o I gR L R +−+−+−A F ♁♁v i v id v f ♁反馈信号和输入信号两点时，为负反馈。
i o电流串联负反馈−−−−−−−−↓←↓←↑↑→↑→BE B B E C B V I V V I I 不变因输入端：串联反馈和并联反馈反馈信号与输入信号加在输入回路的同一个电极上，则为并联反馈；反之，加在放大电路输入回路的两个电极，则为串联反馈。

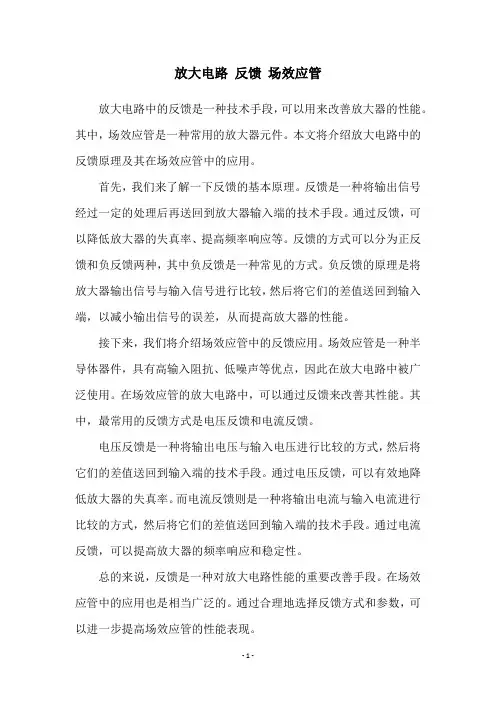

放大电路反馈场效应管
放大电路中的反馈是一种技术手段，可以用来改善放大器的性能。
其中，场效应管是一种常用的放大器元件。
本文将介绍放大电路中的反馈原理及其在场效应管中的应用。
首先，我们来了解一下反馈的基本原理。
反馈是一种将输出信号经过一定的处理后再送回到放大器输入端的技术手段。
通过反馈，可以降低放大器的失真率、提高频率响应等。
反馈的方式可以分为正反馈和负反馈两种，其中负反馈是一种常见的方式。
负反馈的原理是将放大器输出信号与输入信号进行比较，然后将它们的差值送回到输入端，以减小输出信号的误差，从而提高放大器的性能。
接下来，我们将介绍场效应管中的反馈应用。
场效应管是一种半导体器件，具有高输入阻抗、低噪声等优点，因此在放大电路中被广泛使用。
在场效应管的放大电路中，可以通过反馈来改善其性能。
其中，最常用的反馈方式是电压反馈和电流反馈。
电压反馈是一种将输出电压与输入电压进行比较的方式，然后将它们的差值送回到输入端的技术手段。
通过电压反馈，可以有效地降低放大器的失真率。
而电流反馈则是一种将输出电流与输入电流进行比较的方式，然后将它们的差值送回到输入端的技术手段。
通过电流反馈，可以提高放大器的频率响应和稳定性。
总的来说，反馈是一种对放大电路性能的重要改善手段。
在场效应管中的应用也是相当广泛的。
通过合理地选择反馈方式和参数，可以进一步提高场效应管的性能表现。
电流检测放大器原理
电流检测放大器是一种电子设备，用于测量和放大电路中的电流信号。
电流检测放大器的原理基于欧姆定律和放大器的放大功能。
在一个电路中，电流通过导体中的电子流动。
通过将一个电流检测电阻连接到电路中，我们可以利用欧姆定律来测量通过电阻的电压。
电流检测放大器通过将该电压信号放大来实现对电流的测量。
电流检测放大器通常将电流检测电阻连接到一个差动放大器中。
差动放大器是一种放大器，可以将输入信号的差异放大为输出信号。
电流检测电阻连接到差动放大器的输入端，将通过电流检测电阻的电压信号作为输入信号。
差动放大器的输出信号经过放大后，可以连接到显示器、记录仪或其他测量设备中。
这样，我们就可以通过测量输出信号来得到电路中的电流值。
为了准确测量电流，电流检测电阻的阻值需要根据电流范围进行选择。
通常，我们可以使用可变电阻来调整电流检测电阻的阻值，以适应不同的测量需求。
总的来说，电流检测放大器通过将电流检测电阻连接到差动放大器中，并利用放大器的放大功能来实现对电流信号的测量和放大。
这种原理使得电流检测放大器成为实现精确电流测量的重要工具。

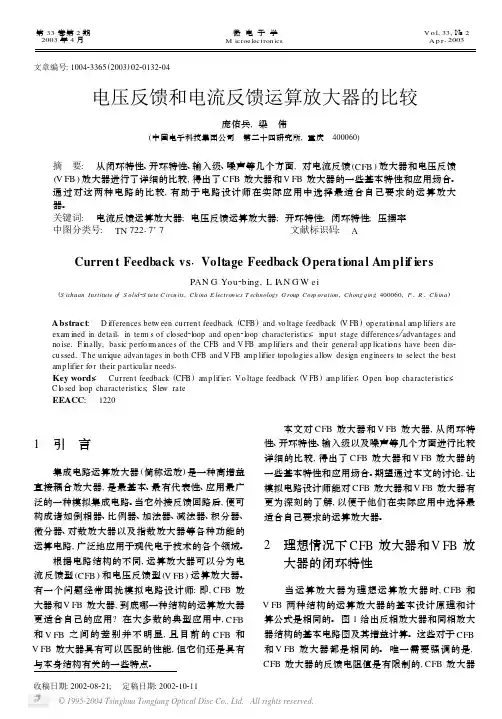

电流反馈运算放大器在高速I/O中的应用电流反馈的结构与电压反馈大不相同。
电流反馈非常适合用于高速信号，因为它没有基础增益带宽积的限制，同时也由于其固有的线性度。
电流反馈运算放大器的带宽略微受到增益的约束，但不像电压反馈器件那么严重。
再者，压摆率并非受到内部偏置电流的限制，而是受到晶体管自身速度的限制。
这样在给定偏置电流的条件下可以使用更快的压摆率，而不必采用正反馈或其它压摆率提升技术。
电流反馈运算放大器有一个输入缓冲器，而不是一个差分线对。
输入缓冲器一般是一个射极跟随器或其它类似的东西。
非反相输入的阻抗很高，而缓冲器的输出（作为放大器的反相输入）则是低阻抗。
相比之下，电压反馈放大器的两个输入端都为高阻抗。
电流反馈运算放大器的输出是电压，并且它与流出或流入运算放大器反相输入端的电流有关，两者的关系满足一个复杂的函数，名为互阻抗Z(s)。
直流下的互阻抗值很大，并且与电压反馈运算放大器相似，会随频率的增加而单极滚降。
图 1 - Z(s) 与反馈电阻RF.电流反馈运算放大器有可调带宽和可调整的稳定度。
反馈电阻设定了闭环动态范围，并且会同时影响带宽和稳定度。
电流反馈的一个最大优点就是有很好的大信号带宽。
基于反馈电阻的应用,有很高的压摆率和可调带宽，使器件的大信号带宽非常接近于小信号带宽。
并且，由于固有的线性度，高频大信号时也可以获得低的失真。
为什么RF 值如此重要？反馈电阻的闭环特性使我们能够避免固定增益带宽的限制。
这可以通过降低反馈电阻的值来实现，这样可以在提高增益的同时保持回路高增益。
图 2 - RF 对频率响应的作用图 2 是一个宽带视频放大器的实例。
可以看到改变反馈电阻时带宽的变化情况。
在曲线最右端RF 等于200 Ω，可以看到频率响应有相当大的尖峰。
尖峰幅度几乎有1/2 dB。
该曲线亦有最大的带宽。
当反馈电阻减小时，尖峰也进一步增加。
电阻减小至200 Ω 以下则很可能在脉冲响应上出现糟糕的振铃，如果电阻过低则会出现振荡。
i-v转换放大器原理-回复[IV转换放大器原理]文章字数：1700引言：IV转换放大器，也称为电流/电压转换器，是一种电子电路，用于将电流信号转化为电压信号。
它在各种领域中被广泛应用，包括仪器测量、自动控制、通信系统等。
本文将介绍IV转换放大器的原理，并一步一步详细解释其工作原理。
第一部分：概述IV转换放大器是一种将电流转换为电压的放大器。
电流转换为电压的原理是根据欧姆定律I=V/R，通过将电流信号通过一个电阻进行电压降，从而实现电流到电压的转换。
IV转换放大器通常由一个电流传输电阻和一个运算放大器（Op-Amp）组成。
第二部分：电流传输电阻电流传输电阻是将电流信号转化为电压信号的关键元件。
它通常由一个负反馈电阻（即放大器的输出电压通过一个电阻反馈到放大器的输入端）实现。
电流传输电阻的大小决定了电压信号的放大倍数。
第三部分：运算放大器（Op-Amp）运算放大器是IV转换放大器电路中的核心元件。
它是一种差分放大器，可以放大输入信号。
运算放大器通常由一个差分输入级、必要的偏置电路和输出级组成。
差分输入级是运算放大器的输入端，它提供了对输入信号的放大。
输出级将放大后的信号传输到电流传输电阻中。
第四部分：工作原理IV转换放大器的工作原理可以分为以下几个步骤：1. 输入电流通过电流传输电阻进入运算放大器的差分输入级。
2. 运算放大器将输入电流放大，并将放大后的信号传输到输出级。
3. 输出级将放大后的信号根据电流传输电阻的阻值转化为相应的电压信号。
4. 电压信号可以通过一个负载电阻或其他电路进行进一步处理，以满足特定的应用需求。
第五部分：特性与应用IV转换放大器具有以下几个特性：1. 电压输出与输入电流之间成正比关系，可以通过调整电流传输电阻的阻值来改变输出电压的放大倍数。
2. 电压输出的范围通常受限于运算放大器的供电电压。
3. 输入电流范围通常由运算放大器的输入电流限制。
IV转换放大器在实际应用中有广泛的用途，包括但不限于以下几个方面：1. 仪器测量：将电流信号转换为电压信号，便于测量和记录。
40 模拟电子技术实验实验八集成运算放大器的基本应用(I)─模拟运算电路一、实验目的1. 研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能。
2.了解运算放大器在实际应用时应考虑的一些问题。
二、实验设备与器件三、实验原理集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。
当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。
在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。
1.理想运放的特性在大多数情况下，运放可被视为理想器件，就是将运放的各项技术指标理想化，理想运放需要满足下列条件：开环电压增益A ud=∞输入阻抗r i=∞输出阻抗r o=0带宽f BW=∞失调与漂移均为零等。
理想运放在线性应用时的两个重要特性：（1）输出电压U O与输入电压之间满足关系式U O＝A ud（U+－U－）由于A ud=∞，而U O为有限值，因此，U+－U－≈0。
即U+≈U－，称为“虚短”。
（2）由于r i=∞，故流进运放两个输入端的电流可视为零，即I IB＝0，称为“虚断”。
这说明运放对其前级吸取电流极小。
上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。
2.基本运算电路（1）反相比例运算电路实验八 集成运算放大器的基本应用(Ⅰ) 41电路如图8－1所示。
对于理想运放，该电路的输出电压与输入电压之间的关系为i 1F O U R R U -=为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2＝R 1 // R F 。
图8－1 反相比例运算电路 图8－2 反相加法运算电路（2）反相加法电路电路如图8－2所示，输出电压与输入电压之间的关系为)(i22F i11F O U R RU R R U +-= R 3＝R 1 / / R 2 / / R F （3）同相比例运算电路(a) 同相比例运算电路 (b) 电压跟随器图8－3 同相比例运算电路图8－3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为i 1F O )(1U R R U += R 2＝R 1 / / R F42 模拟电子技术实验当R 1→∞时，U O ＝U i ，即得到如图8－3(b)所示的电压跟随器。
电流反馈放大器I的基本原理与应用
问。
我不确定我理解电流反馈放大器与常规运算放大器相比如何工作。
我听说无论增益如何，它们的带宽都是恒定的。
这是如何运作的？它们是否与跨阻抗放大器相同？
A。
在查看任何电路之前，我们先定义电压反馈，电流反馈和跨阻抗放大器。
顾名思义，电压反馈是指闭环配置，其中误差信号是电压形式。
传统运算放大器使用电压反馈，即它们的输入将响应电压变化并产生相应的输出电压。
电流反馈是指任何闭环配置，其中用于反馈的误差信号是电流形式。
电流反馈运算放大器响应其输入端之一的误差电流而不是误差电压，并产生相应的输出电压。
请注意，两个开环架构都实现了相同的闭环结果：零差分输入电压和零输入电流。
理想的电压反馈放大器具有高阻抗输入，从而产生零输入电流，并使用电压反馈来维持零输入电压。
相反，电流反馈运算放大器具有低阻抗输入，导致零输入电压，并使用电流反馈来维持零输入电流。
跨阻抗放大器的传递函数表示为相对于电流输入的电压输出。
正如函数所暗示的那样，开环“增益”，v O / i IN ，以欧姆表示。
因此，电流反馈运算放大器可称为跨阻抗放大器。
值得注意的是，电压反馈运算放大器电路的闭环关系也可以通过用电流驱动其动态低阻抗求和节点（例如，来自光电二极管）来配置为跨阻抗），从而产生等于输入电流乘以反馈电阻的电压输出。
更有趣的是，由于理想情况下任何运算放大器应用都可以通过电压或电流反馈实现，因此可以使用电流反馈运算放大器实现相同的I-V转换器。
当使用术语跨阻抗放大器时，要了解特定电流反馈运算放大器架构与任何像跨阻抗一样的闭环IV转换器电路之间的区别。
让我们来看看看一下电压反馈放大器的简化模型。
同相增益配置通过开环增益A（s）和馈电放大差分电压（V IN + - V IN - ）输出的一部分通过分压器返回到反相输入，该分压器由R F 和R G 组成。
为了得到该电路的闭环传递函数，V o / V IN + ，假设没有电流流入运算放大器（无限大）输入阻抗）;两个输入将处于大约相同的电位（负反馈和高开环增益））。
