放大电路的组成及工作原理
- 格式:doc
- 大小:250.00 KB
- 文档页数:3

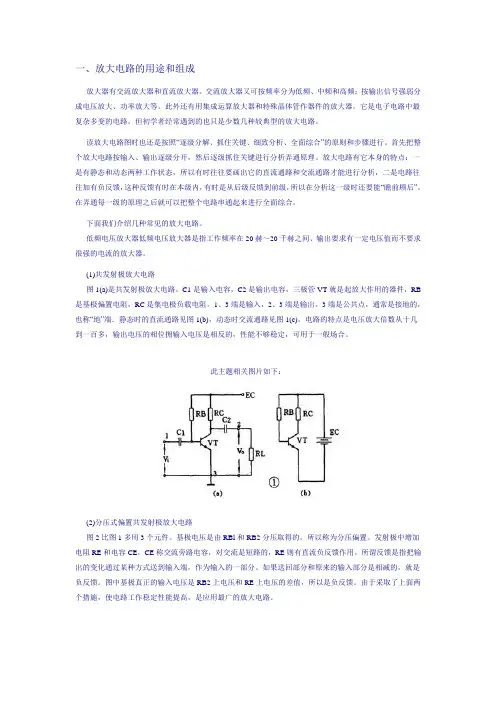

一、放大电路的用途和组成放大器有交流放大器和直流放大器。
交流放大器又可按频率分为低频、中频和高频:按输出信号强弱分成电压放大、功率放大等。
此外还有用集成运算放大器和特殊晶体管作器件的放大器。
它是电子电路中最复杂多变的电路。
但初学者经常遇到的也只是少数几种较典型的放大电路。
读放大电路图时也还是按照“逐级分解、抓住关键、细致分析、全面综合”的原则和步骤进行。
首先把整个放大电路按输入、输出逐级分开,然后逐级抓住关键进行分析弄通原理。
放大电路有它本身的特点:一是有静态和动态两种工作状态,所以有时往往要画出它的直流通路和交流通路才能进行分析,二是电路往往加有负反馈,这种反馈有时在本级内,有时是从后级反馈到前级,所以在分析这一级时还要能“瞻前顾后”。
在弄通每一级的原理之后就可以把整个电路串通起来进行全面综合。
下面我们介绍几种常见的放大电路。
低频电压放大器低频电压放大器是指工作频率在20赫~20千赫之间、输出要求有一定电压值而不要求很强的电流的放大器。
(1)共发射极放大电路图1(a)是共发射极放大电路。
C1是输入电容,C2是输出电容,三极管VT就是起放大作用的器件,RB 是基极偏置电阻,RC是集电极负载电阻。
1、3端是输入,2、3端是输出。
3端是公共点,通常是接地的,也称“地”端.静态时的直流通路见图1(b),动态时交流通路见图1(c)。
电路的特点是电压放大倍数从十几到一百多,输出电压的相位拥输入电压是相反的,性能不够稳定,可用于一般场合。
此主题相关图片如下:(2)分压式偏置共发射极放大电路图2比图1多用3个元件。
基极电压是由RBl和RB2分压取得的,所以称为分压偏置。
发射极中增加电阻RE和电容CE,CE称交流旁路电容,对交流是短路的,RE则有直流负反馈作用。
所谓反馈是指把输出的变化通过某种方式送到输入端,作为输入的一部分。
如果送回部分和原来的输入部分是相减的,就是负反馈。
图中基极真正的输入电压是RB2上电压和RE上电压的差值,所以是负反馈。

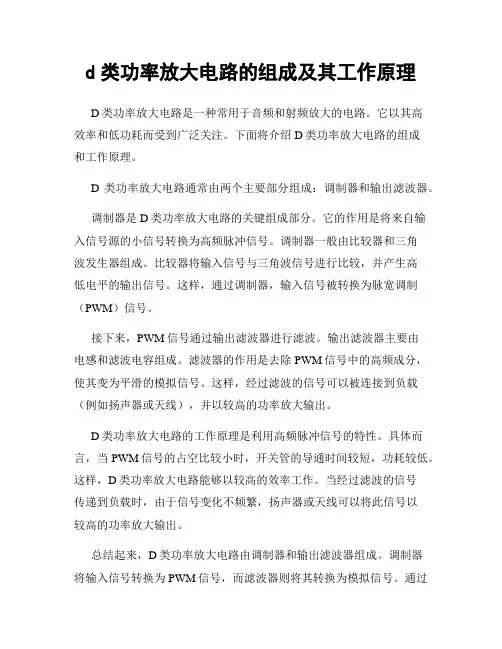

d类功率放大电路的组成及其工作原理D类功率放大电路是一种常用于音频和射频放大的电路。
它以其高效率和低功耗而受到广泛关注。
下面将介绍D类功率放大电路的组成和工作原理。
D类功率放大电路通常由两个主要部分组成:调制器和输出滤波器。
调制器是D类功率放大电路的关键组成部分。
它的作用是将来自输入信号源的小信号转换为高频脉冲信号。
调制器一般由比较器和三角波发生器组成。
比较器将输入信号与三角波信号进行比较,并产生高低电平的输出信号。
这样,通过调制器,输入信号被转换为脉宽调制(PWM)信号。
接下来,PWM信号通过输出滤波器进行滤波。
输出滤波器主要由电感和滤波电容组成。
滤波器的作用是去除PWM信号中的高频成分,使其变为平滑的模拟信号。
这样,经过滤波的信号可以被连接到负载(例如扬声器或天线),并以较高的功率放大输出。
D类功率放大电路的工作原理是利用高频脉冲信号的特性。
具体而言,当PWM信号的占空比较小时,开关管的导通时间较短,功耗较低。
这样,D类功率放大电路能够以较高的效率工作。
当经过滤波的信号传递到负载时,由于信号变化不频繁,扬声器或天线可以将此信号以较高的功率放大输出。
总结起来,D类功率放大电路由调制器和输出滤波器组成。
调制器将输入信号转换为PWM信号,而滤波器则将其转换为模拟信号。
通过高效的工作方式,D类功率放大电路能够提供高功率输出,同时保持较低的功耗。
(注:该回答仅提供了D类功率放大电路的一般概述,实际电路中可能还包含其他辅助部件,具体设计可能因应用而异,需根据具体要求进行更详尽的研究和设计。
)。
放大电路的组成和工作原理放大电路是指将输入信号的幅值放大到更大的幅度的电路。
它是电子设备中一种常见的电路,广泛应用于各种电子系统中,包括音频放大器、视频放大器、通信放大器等。
放大电路的组成和工作原理如下:一、放大电路的组成1.信号源:作为放大电路的输入信号,可以是电压、电流、光信号等。
信号源通常包括一个信号发生器,通过它产生的信号作为输入信号源。
2.放大器:放大器是放大电路的核心部分,用于放大输入信号的幅值。
放大器可以分为线性放大器和非线性放大器两种类型。
线性放大器能够放大输入信号的幅值,同时保持信号的波形不发生畸变。
非线性放大器有时会引入失真,但在一些应用中可以提供更高的放大系数。
3.反馈电路:反馈电路是将输出信号的一部分再次输入到放大器的输入端,以控制放大器的增益和稳定其工作状态。
反馈电路可以使放大电路具有更好的线性特性、增益稳定性和输出阻抗。
4.负载电阻:负载电阻是连接在放大器输出端的电阻,用于提取放大电路输出信号的能量。
二、放大电路的工作原理放大电路的工作原理可以分为几个阶段:输入阶段、放大器阶段和输出阶段。
1.输入阶段:输入阶段接收来自信号源的输入信号,并将其转化为放大器可以处理的信号。
在输入阶段中,可以使用耦合电容将直流信号分离,以保持输入端的直流偏移电压稳定。
此外,还可以使用调整电阻和带通滤波器对输入信号进行调整和滤波,以满足放大器的输入要求。
2.放大器阶段:在放大器阶段中,输入信号通过放大器进行增益处理。
放大器可以采用不同的放大原理,包括晶体管放大器、运放放大器、管放大器等。
放大器根据输入信号的幅值,通过放大器内部的放大元件(如晶体管、电子管等)进行放大处理。
放大器的增益可以通过改变放大器的工作点、电流源等参数来调节。
3.输出阶段:在输出阶段中,将放大器的输出信号提取出来,并传送到负载电阻中。
负载电阻将放大电路输出信号的能量提取出来,并使其符合负载要求。
输出阶段通常还包括对输出信号进行调整和滤波的部分,例如使用RC滤波器对输出信号进行滤波去除高频噪声。

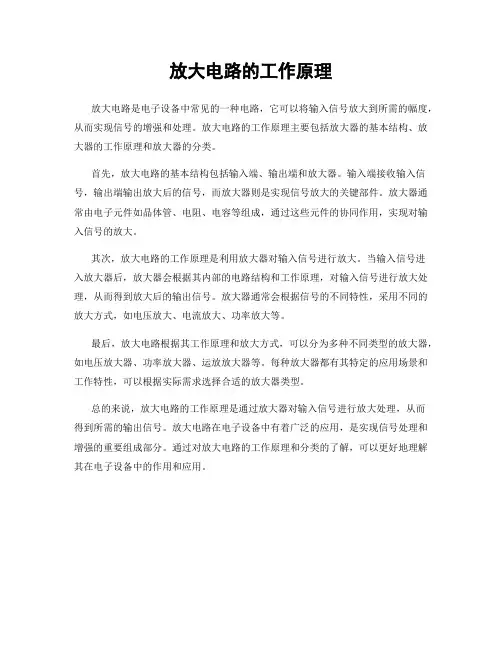

放大电路的工作原理
放大电路是电子设备中常见的一种电路,它可以将输入信号放大到所需的幅度,从而实现信号的增强和处理。
放大电路的工作原理主要包括放大器的基本结构、放大器的工作原理和放大器的分类。
首先,放大电路的基本结构包括输入端、输出端和放大器。
输入端接收输入信号,输出端输出放大后的信号,而放大器则是实现信号放大的关键部件。
放大器通常由电子元件如晶体管、电阻、电容等组成,通过这些元件的协同作用,实现对输入信号的放大。
其次,放大电路的工作原理是利用放大器对输入信号进行放大。
当输入信号进
入放大器后,放大器会根据其内部的电路结构和工作原理,对输入信号进行放大处理,从而得到放大后的输出信号。
放大器通常会根据信号的不同特性,采用不同的放大方式,如电压放大、电流放大、功率放大等。
最后,放大电路根据其工作原理和放大方式,可以分为多种不同类型的放大器,如电压放大器、功率放大器、运放放大器等。
每种放大器都有其特定的应用场景和工作特性,可以根据实际需求选择合适的放大器类型。
总的来说,放大电路的工作原理是通过放大器对输入信号进行放大处理,从而
得到所需的输出信号。
放大电路在电子设备中有着广泛的应用,是实现信号处理和增强的重要组成部分。
通过对放大电路的工作原理和分类的了解,可以更好地理解其在电子设备中的作用和应用。
放大电路的工作原理和波形一、放大电路简介放大电路是电子电路中的一种基本电路,主要用于放大输入信号的幅度。
它将输入信号的能量转换成电流或电压,以产生一个幅度更大的输出信号。
放大电路广泛应用于各种电子设备和系统中,如音频放大器、视频处理器、通信系统等。
二、工作原理1.输入信号的处理放大电路的输入信号通常是由信号源提供的微弱信号,如声音、光、温度等。
这些信号被转换为电信号,通过放大电路的输入端进入。
2.电压放大放大电路的核心是电压放大器。
电压放大器通过利用晶体管的放大作用,将输入信号的电压幅度进行放大。
在电压放大阶段,放大器将输入信号的电压变化转换成更大的输出电压。
3.输出信号的处理经过电压放大后,输出信号的幅度会变得很大。
为了使输出信号能够满足实际应用的需要,需要进行必要的处理,如滤波、稳压等。
三、波形1.正弦波正弦波是一种常见的输入信号波形,用于模拟音频、视频等信号。
在放大电路中,正弦波经过放大后,其幅度会得到显著增大,但波形仍保持基本不变。
2.方波方波是一种常见的数字信号波形,常用于数字通信和数字电路中。
在放大电路中,方波经过放大后,其幅度和边缘锐度会得到增强。
3.三角波三角波是一种介于正弦波和方波之间的波形,常用于各种控制和调节电路中。
在放大电路中,三角波经过放大后,其幅度会得到增大,同时波形会变得更加光滑。
4.脉冲波脉冲波是一种短暂的高幅度信号,常用于控制和触发各种电子设备。
在放大电路中,脉冲波经过放大后,其幅度会得到显著增大,同时保持清晰的脉冲形状。
四、放大电路的应用放大电路的应用非常广泛,主要包括音频放大、视频处理、通信系统、传感器信号处理等。
在这些应用中,放大电路起到至关重要的作用,能够将微弱的信号转换成可用的输出信号,以满足实际需求。
五、总结放大电路是电子设备和系统中的重要组成部分,用于放大输入信号的幅度。
其工作原理包括输入信号的处理、电压放大和输出信号的处理等环节。
根据不同应用需求,放大电路可以处理各种波形,如正弦波、方波、三角波和脉冲波等。

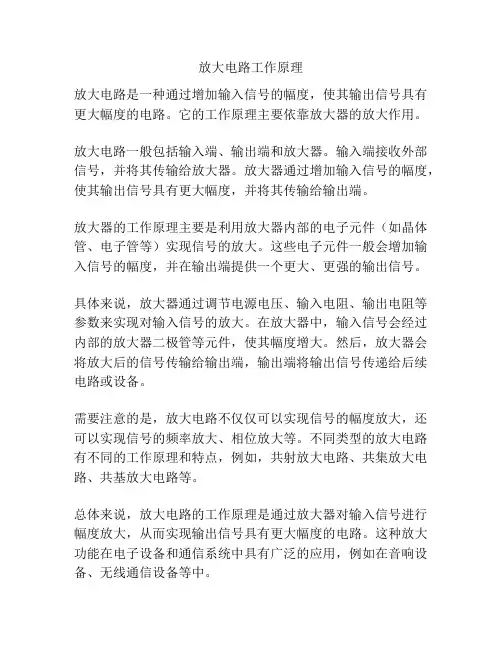

放大电路工作原理
放大电路是一种通过增加输入信号的幅度,使其输出信号具有更大幅度的电路。
它的工作原理主要依靠放大器的放大作用。
放大电路一般包括输入端、输出端和放大器。
输入端接收外部信号,并将其传输给放大器。
放大器通过增加输入信号的幅度,使其输出信号具有更大幅度,并将其传输给输出端。
放大器的工作原理主要是利用放大器内部的电子元件(如晶体管、电子管等)实现信号的放大。
这些电子元件一般会增加输入信号的幅度,并在输出端提供一个更大、更强的输出信号。
具体来说,放大器通过调节电源电压、输入电阻、输出电阻等参数来实现对输入信号的放大。
在放大器中,输入信号会经过内部的放大器二极管等元件,使其幅度增大。
然后,放大器会将放大后的信号传输给输出端,输出端将输出信号传递给后续电路或设备。
需要注意的是,放大电路不仅仅可以实现信号的幅度放大,还可以实现信号的频率放大、相位放大等。
不同类型的放大电路有不同的工作原理和特点,例如,共射放大电路、共集放大电路、共基放大电路等。
总体来说,放大电路的工作原理是通过放大器对输入信号进行幅度放大,从而实现输出信号具有更大幅度的电路。
这种放大功能在电子设备和通信系统中具有广泛的应用,例如在音响设备、无线通信设备等中。
放大电路的原理
放大电路的原理是基于利用放大器来增加输入信号的幅度。
放大器是一种能够增加信号电压、电流或功率的电子器件,其作用是将输入信号放大到所需的输出水平。
一种常见的放大电路是电压放大电路。
在这种电路中,输入信号经过放大器,放大器根据其设计原理(如共集电极、共射极或共基极)将输入电压放大,并输出到负载上。
放大器的输出信号的幅度将比输入信号的幅度大,从而实现信号的放大。
放大器一般由晶体管、场效应晶体管或操作放大器等器件构成。
通过调整放大器的电阻、电容或电感等元件的数值,可以实现不同程度的放大。
放大器的增益是一个重要参数,它衡量了输入信号放大后的增加倍数。
放大电路的原理也与反馈有关。
反馈通常用于控制放大器的增益和稳定性。
通过引入反馈回路,放大器的输出信号可以与输入信号进行比较,并调整放大器的增益来达到所需的放大效果。
总的来说,放大电路的原理是通过放大器将输入信号放大到所需的幅度。
放大器的类型和参数、反馈机制等都会影响放大电路的性能。
这些原理在各种电子设备和通信系统中起着重要作用,使得信号能够被有效地放大和传输。

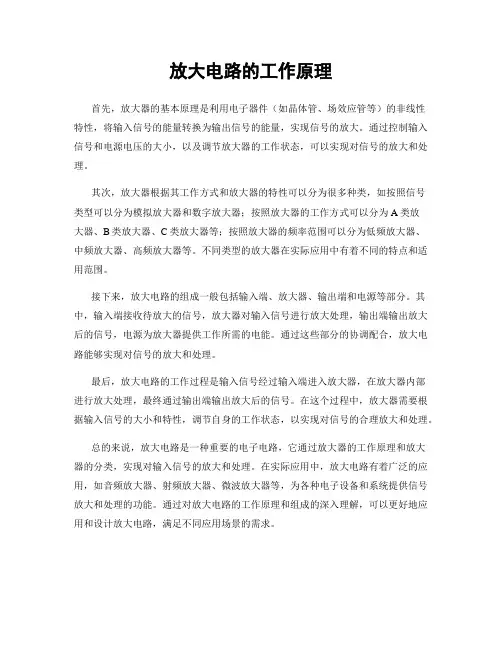

放大电路的工作原理
首先,放大器的基本原理是利用电子器件(如晶体管、场效应管等)的非线性
特性,将输入信号的能量转换为输出信号的能量,实现信号的放大。
通过控制输入信号和电源电压的大小,以及调节放大器的工作状态,可以实现对信号的放大和处理。
其次,放大器根据其工作方式和放大器的特性可以分为很多种类,如按照信号
类型可以分为模拟放大器和数字放大器;按照放大器的工作方式可以分为A类放
大器、B类放大器、C类放大器等;按照放大器的频率范围可以分为低频放大器、
中频放大器、高频放大器等。
不同类型的放大器在实际应用中有着不同的特点和适用范围。
接下来,放大电路的组成一般包括输入端、放大器、输出端和电源等部分。
其中,输入端接收待放大的信号,放大器对输入信号进行放大处理,输出端输出放大后的信号,电源为放大器提供工作所需的电能。
通过这些部分的协调配合,放大电路能够实现对信号的放大和处理。
最后,放大电路的工作过程是输入信号经过输入端进入放大器,在放大器内部
进行放大处理,最终通过输出端输出放大后的信号。
在这个过程中,放大器需要根据输入信号的大小和特性,调节自身的工作状态,以实现对信号的合理放大和处理。
总的来说,放大电路是一种重要的电子电路,它通过放大器的工作原理和放大
器的分类,实现对输入信号的放大和处理。
在实际应用中,放大电路有着广泛的应用,如音频放大器、射频放大器、微波放大器等,为各种电子设备和系统提供信号放大和处理的功能。
通过对放大电路的工作原理和组成的深入理解,可以更好地应用和设计放大电路,满足不同应用场景的需求。

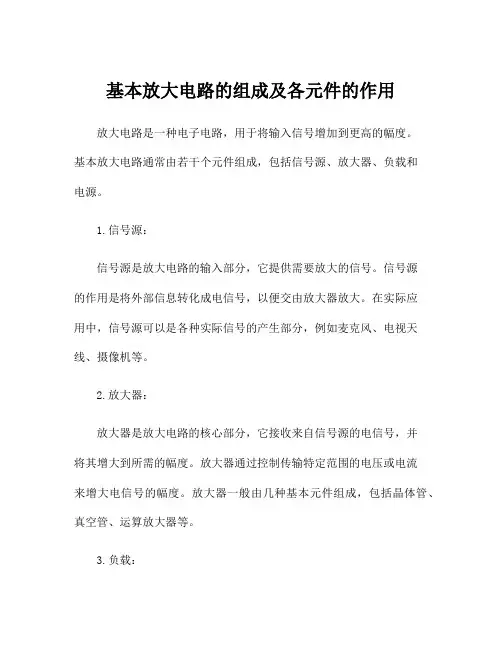

基本放大电路的组成及各元件的作用放大电路是一种电子电路,用于将输入信号增加到更高的幅度。
基本放大电路通常由若干个元件组成,包括信号源、放大器、负载和电源。
1.信号源:信号源是放大电路的输入部分,它提供需要放大的信号。
信号源的作用是将外部信息转化成电信号,以便交由放大器放大。
在实际应用中,信号源可以是各种实际信号的产生部分,例如麦克风、电视天线、摄像机等。
2.放大器:放大器是放大电路的核心部分,它接收来自信号源的电信号,并将其增大到所需的幅度。
放大器通过控制传输特定范围的电压或电流来增大电信号的幅度。
放大器一般由几种基本元件组成,包括晶体管、真空管、运算放大器等。
3.负载:负载是放大电路的输出部分,它接收放大器输出的信号,并将其转化成相应的输出信号。
负载的作用是将放大器输出的信号转化成实际可用的形式,例如音响中的扬声器、电视中的显示屏等。
4.电源:电源是放大电路的能量来源,它为整个电路提供所需的电压和电流。
电源的作用是将外部能量转化成电信号所需的电能,以便放大电路正常工作。
基本放大电路中各元件的作用可以详细分析如下:1.信号源的作用:信号源是放大电路的输入部分,它将需要处理的外部信息转化成电信号,并传输给放大器。
信号源提供所需的输入信号,以便在放大器中进行相应的放大处理。
信号源的主要作用是将外部信息转化成电信号,并传输给放大器进行处理。
2.放大器的作用:放大器是放大电路的核心部分,它负责增大输入信号的幅度。
放大器通过对输入信号进行放大和控制,将其转化成所需的输出信号。
放大器的作用是将输入信号增加到更高的幅度,以满足后续电路对信号的需求。
在放大器中,晶体管是最常用的放大元件之一。
晶体管有两种工作方式:增益和放大。
在放大模式下,晶体管可以放大输入信号,并将其转化成输出信号。
在实际应用中,放大器的作用是将输入信号增大到所需的幅度,以满足后续电路对信号的需求。
3.负载的作用:负载是放大电路的输出部分,它接收放大器输出的信号,并将其转化成相应的输出信号。
功率放大电路工作原理功率放大电路是电子设备中常见的一种电路,它可以将输入的信号放大到足够大的功率,以驱动输出负载。
在很多电子设备中,功率放大电路都扮演着非常重要的角色,比如音响设备、电视机、无线电设备等。
那么,功率放大电路是如何工作的呢?本文将从几个方面来介绍功率放大电路的工作原理。
首先,功率放大电路的基本结构是由输入端、放大器和输出端组成。
输入端接收来自信号源的微弱信号,放大器对这个信号进行放大处理,输出端将放大后的信号传送到负载上。
放大器是功率放大电路中最核心的部分,它的工作原理是利用电子元件的特性,将输入信号放大到所需的功率大小。
其次,功率放大电路的工作原理与放大器的工作原理有密切的关系。
放大器通常是由晶体管、场效应管、集成电路等元件构成的,它们通过控制输入信号的电压、电流来实现对信号的放大。
在功率放大电路中,放大器的工作原理是通过控制输入信号的幅值和频率,从而实现对信号功率的放大。
另外,功率放大电路的工作原理还与负载的特性有关。
负载是功率放大电路中的最终输出部分,它可以是喇叭、电动机、灯泡等。
在功率放大电路中,负载的特性会影响到放大器对信号的输出功率大小和稳定性。
因此,在设计功率放大电路时,需要充分考虑负载的特性,以保证输出信号的质量和稳定性。
最后,功率放大电路的工作原理还涉及到电路中的反馈机制。
反馈机制是指将部分输出信号反馈到输入端,以调节放大器的工作状态。
在功率放大电路中,反馈机制可以通过正反馈和负反馈来实现,它们可以影响到放大器的增益、频率响应和失真程度。
因此,在设计功率放大电路时,需要合理选择反馈方式,以达到最佳的放大效果。
综上所述,功率放大电路的工作原理涉及到输入端、放大器、输出端、负载和反馈机制等多个方面。
只有充分理解这些方面的工作原理,才能设计出高性能、稳定可靠的功率放大电路。
希望本文的介绍对读者有所帮助,谢谢!。
三极管放大电路的工作原理
三极管放大电路是一种常用的电子放大器,由三极管、电源和输入、输出等元件构成。
工作原理如下:
1. 极性划分:三极管由一片N型半导体夹在两片P型半导体之间组成,分为三个区域:发射区、基区和集电区。
2. 偏置:通过在电路中加入适当的偏置电阻和电压源,使得三极管处于工作区域,即基极与发射极之间的电压为正向偏压,且工作在放大状态。
3. 输入信号:将输入信号接入三极管的基极,通过输入电容与基极相连。
输入信号作用在基极上,通过电容的隔离,实现输入信号与三极管发射极之间的隔离。
4. 放大过程:当输入信号作用在基极上时,由于基区薄,少数载流子可以渗透到基区,导致基极电流的变化。
该电流将在集电区交流负载电路中产生一个对应的输出电压信号,实现信号的放大。
5. 输出信号:输出信号通过输出电容与集电极相连,由于电容的隔离,实现输出信号与三极管放大电路的隔离,从而可以连接至其他的电路。
6. 偏置调节:为了确保输出信号的线性放大,需要对偏置进行
适时的调整。
一般通过反馈电路来实现,使得输出信号与输入信号的比例相同。
通过以上工作原理,三极管放大电路可以实现对输入信号的放大,从而得到一个经过放大的输出信号。
该放大过程具有较高的增益和线性度,被广泛应用于各种电子设备和通信系统中。
2、4 放大电路的组成及工作原理
参考教材:《模拟电子技术基础》孙小子张企民主编西安:西安电子科技大学出版社
一、教学目标及要求
1、通过本次课的教学,使学生了解晶体管组成的基本放大电路的三种类型,掌
握放大电路的组成元器件及各元器件的作用,理解放大电路的工作原理。
2、通过本节课的学习,培养学生定性分析学习意识,使学生掌握理论结合生活
实际的分析能力。
二、教学重点
1、共发射极放大电路的组成元器件及各元器件作用;
2、共发射极放大电路的工作原理。
三、教学难点
1、共发射极放大电路的组成元器件及各元器件作用;
2、共发射极放大电路的工作原理。
四、教学方法及学时
1、讲授法
2、1个学时
五、教学过程
(一)导入新课
同学们,上节课我们已经学习了晶体管内部载流子运动的特性以及由此引起的晶体管的一些外部特性,比如说晶体管的输入输出特性等,在这里,我要强调一下,我们需要把更多的注意力放在关注晶体管的外部特性上,而没有必要细究内部载流子的特点。
由晶体管的输出特性,我们知道,当晶体管的外部工作条件不同时,晶体管可以工作在三个不同的区间。
分别为:放大区、截止区、饱与区,其中放大区就是我们日常生活中较为常用的一种工作区间。
大家就是否还记得,晶体管工作在放大区时所需要的外部条件就是什么不(发射结正偏,集电结反偏)?这节课,我们将要进入一个晶体管工作在放大区时,在实际生活中应用的新内容学习。
2、4放大器的组成及工作原理
一、放大的概念
放大: 利用一定的外部工具,使原物体的形状或大小等一系列属性按一定的比例扩大的过程。
日常生活中,利用扩音机放大声音,就是电子学中最常见的放大。
其原理框图为:
声音声音
扩音器原理框图
由此例子,我们知道,放大器大致可以分为:输入信号、放大电路、直流电源、输出信号等四部分,它主要用于放大小信号,其输出电压或电流在幅度上得到了放大,输出信号的能量得到了加强。
对放大电路的基本要求:一就是信号不失真,二就是要放大。
二、基本放大电路的组成
基本放大电路一般就是指由一个三极管与相应分立元件组成的三种基本组态(共发射极、共基极、共集电极)放大电路。
本节将以NPN型晶体管组成的基本共射放大电路为例,阐明放大电路的组成、各元器件的作用与工作原理
经典的共发射极放大电路如右图所示,其基本组
成元器件如下:
三极管T——工作在放大区,起放大作用,就是
整个电路的核心器件。
偏置电路V CC、R b、R c——提供电源,并使三
极管工做在线性放大区。
耦合电容C1、C2——输入耦合电容C1保证信号
加到发射结,不影响发射结偏置。
输出耦合电容
C2保证信号输送到负载,不影响集电结偏置。
共发射极放大电路
负载电阻R c 、R L——将变化的集电极电流转换为电压输出。
三、放大原理
1、无输入信号时放大器的工作情况
基本放大电路中, 在接通直流电源V CC后,当Vi=0时, 由于基极偏流电阻R b 的作用,晶体管基极就有正向偏流I B流过,参数选择正确,晶体管工作在放大区,那么集电极电流I C=βI B,集电极电流在集电极电阻Rc上形成的压降为U C=I C R C,此时,由于电容的隔直流作用,输出V0=0。
2、输入交流信号时的工作情况
当在放大器的输入端加入正弦交流信号电压Vi时,信号电压Vi将与静态正偏压U BE相串连作用于晶体管发射结上,加在发射结上的电压瞬时值为
u BE=U BE+Vi
如果选择适当的静态电压值与静态电流值,输入信号电压的幅值又限制在一定范围之内,此时基极电流的瞬时值将随u BE变化,基极电流i B由两部分组成, 一个就是固定不变的静态基极电流I B;一个就是作正弦变化的交流基极电流i b。
i B=I B+i b
其波形图如图所示:
由于晶体管的电流放大作用, 集电极电流i C将随基极电流i B变化,其波形为:
因为U Rc=R C i C , u C=V C C-U RC
于就是,输入信号通过耦合电容加在三极管的发射结于就是有下列过程:
由上面的电路组成实例我们可以瞧到出,用晶体管组成放大电路,必须要遵守一个重要原则:
必须将晶体管偏置在放大状态,并设置合适的工作点
四、放大器的直流通路与交流通路
对一个放大器进行定量分析时,由放大器的组成,我们可以瞧到,放大器同时有两个电源作用,一个就是直流工作电源Vcc,一个就是输入交流信号Vi,为了便于分析放大器,我们有必要将这个电源分开作用在放大器上的两种情况进行分析,也就就是形成了放大器的直流通路与交流通路。
1、直流通路:将原放大电路中所有电容开路,电感短路,而直流电源保留得到的
电路。
2、交流通路:将原来放大电路中电抗极小的大电容、小电感短路,电抗极小的小电容、大电感开路,而电抗不容忽略的电容、电感保留,直流电源短路得到。
在基本放大电路里,直流电源与耦合电容对交流相当于短路
直流通路 交流通路
(二) 课堂总结
本节课主要学习了基本放大电路的组成,各元器件的作用以及放大电路的工作原理过程,在掌握有关内容时,需要注意以下两点:
1、放大电路应用于实际生活中时,必须要将晶体管偏置在放大状态下,否则电
路不起放大作用;
2、选择合适的直流工作点,否则电路会发生失真; 三极管放大作用 o
2c c c )b (c b be 1i v C v R i i i i v C v β−−→−→→→→−−→−变化的i C 通过R C 转化为变化的输出。
