维修实例Maintenance Cases栏目编辑：胡凯溶 ******************62·January-CHINA 福特福克斯启动困难◆文/河南 马春阳 黄清故障现象一辆1.8MT福特福克斯轿车，VIN码为LVSFCFME86F0*****，行驶里程约70000km，出现启动困难，着车后发动机转速不稳、抖动，发动机故障灯常亮等故障现象。
故障诊断与排除接车后首先利用IDS故障诊断仪调取故障车辆发动机故障信息(图1)，故障信息显示发动机控制单元内存储有故障码P1132，含义为缺乏HO2S11开关(上游氧传感器加热开关)，传感器指示浓混合汽，燃油调整低于最低极限。
同时IDS提示产生本故障码的原因可能是喷油嘴不正确或已不堪使用，或传感器有故障。
为了确定故障码P1132产生的真正原因，利用IDS诊断仪读取发动机怠速运转时的相关参数数据，读取到的相关数据见图2。
怠速时，发动机数据流显示的节气门开度在0.6°～4.2°之间变化，发动机转速也随之在680～820r/min变化，与故障车辆表现出的怠速不稳、抖动等现象相吻合。
针对IDS诊断仪对故障码的诊断提示，同时又重点调取了氧传感器数据、燃油修理值数据和进气歧管压力数据，O2S11电压为0.7V，长期燃油调整在-19％左右，进气歧管压力在52～60kPa之间。
从调取出的数据流所显示的长期燃油调整LONGFT1为-19％这一数据很容易看出该发动机怠速运转时的混合汽偏浓，而且相对严重。
一般造成混合汽偏浓的主要原因是喷油量过多或者进气量过少而导致空燃比偏浓，但是从此车的发动机进气歧管压力数值来看，该压力值要比正常车怠速时的数值高20kPa左右(正常车辆在发动机怠速时进气歧管的压力值应在35～42kPa左右)。
而进气歧管压力偏高往往是进气量偏多的表现，而进气量偏多应该导致混合汽偏稀而不是偏浓，这和同时读取的长期燃油修正值LONGFT1为-19％左右是矛盾的。
汽车加速无力的原因分析及解决方案随着汽车的普及和发展，越来越多的人开始拥有私家车。
然而，有时我们会遇到汽车加速无力的情况，这给我们的驾驶体验带来了一定的困扰。
本文将分析汽车加速无力的原因，并提供一些解决方案。
首先，汽车加速无力的原因可能是发动机问题。
发动机是汽车的核心部件，如果发动机出现故障，就会导致汽车加速无力。
例如，燃油系统的问题，如油泵故障或油路堵塞，会导致燃油供应不足，进而影响汽车的加速性能。
此外，点火系统的问题，如火花塞老化或点火线圈故障，也会导致发动机无法正常燃烧燃料，从而影响汽车的加速能力。
其次，汽车加速无力的原因还可能与传动系统有关。
传动系统是将发动机的动力传递到车轮的重要组成部分。
如果传动系统出现问题，如离合器磨损或变速器故障，就会导致汽车加速无力。
离合器磨损会导致动力传递不畅，从而影响汽车的加速性能。
变速器故障则会导致换挡不顺畅，进而影响汽车的加速能力。
此外，汽车加速无力的原因还可能与空气流量传感器有关。
空气流量传感器是测量进入发动机的空气量的装置。
如果空气流量传感器出现故障，就会导致发动机无法获得足够的空气供应，从而影响汽车的加速能力。
针对汽车加速无力的问题，我们可以采取一些解决方案。
首先，定期进行汽车保养是非常重要的。
定期更换机油、空气滤清器和火花塞等部件，可以保持发动机的正常运行，避免发生加速无力的情况。
此外，定期检查和清洁燃油系统，确保燃油供应畅通，也是解决加速无力问题的有效措施。
其次，如果汽车出现加速无力的情况，我们可以先检查离合器和变速器是否正常。
如果发现问题，及时更换或修理这些部件，可以恢复汽车的加速性能。
此外，检查和清洁空气流量传感器，确保其正常工作，也可以提高汽车的加速能力。
最后，我们还可以考虑改善驾驶习惯来解决汽车加速无力的问题。
合理使用油门和换挡时机，避免急加速和急刹车，可以减少对发动机和传动系统的负荷，提高汽车的加速性能。
综上所述，汽车加速无力可能是由发动机、传动系统或空气流量传感器等问题引起的。
发动机加速不畅故障排查故障描述：当我驾驶车辆时，发现发动机的加速表现不如以前，加速不畅。
为了解决这个问题，我进行了一系列的故障排查和分析。
下面是我的排查过程和结果。
1. 检查空气滤清器：首先，我检查了空气滤清器。
经过观察，我发现空气滤清器表面覆盖有大量的灰尘和污垢。
这可能导致空气流量不足，限制了发动机的进气量，从而影响到加速性能。
因此，我决定更换空气滤清器。
2. 检查燃油系统：接下来，我检查了燃油系统。
我先排除了燃油是否充足的问题，确保油箱中有足够的燃油。
然后，我检查了燃油滤清器。
如果燃油滤清器堵塞或损坏，会导致燃油供给不足，从而影响发动机的加速表现。
在检查过程中，我发现燃油滤清器有一些杂质，并且滤芯看起来很脏。
为了排除这个问题，我决定更换燃油滤清器。
3. 检查点火系统：点火系统的问题也可能引起发动机加速不畅。
因此，我检查了火花塞和点火线圈。
我拆下了火花塞，发现一些火花塞磨损较严重，并且有一些积碳产生。
这会影响到点火系统的工作效率，导致发动机加速不畅。
为了解决这个问题，我更换了火花塞和点火线圈。
4. 检查进气系统：我还检查了进气系统，包括节气门和进气歧管。
如果节气门存在故障或进气歧管受到堵塞，会导致发动机进气量不足，从而影响到加速表现。
在检查过程中，我没有发现明显的问题，进气系统正常。
5. 检查排气系统：最后，我检查了排气系统。
如果排气系统存在故障，如喉管堵塞或消声器异常，会导致排气不畅，影响发动机的性能。
在检查过程中，我没有发现排气系统的问题。
综上所述，通过一系列的故障排查和分析，我发现以下问题可能导致发动机加速不畅：1. 空气滤清器堵塞：更换空气滤清器可以改善空气流量，提升加速性能。
2. 燃油滤清器堵塞：更换燃油滤清器可以确保足够的燃油供给，改善加速表现。
3. 火花塞磨损和积碳：更换火花塞和点火线圈可以提高点火系统的效率，从而改善发动机的加速性能。
4. 其他系统正常，包括进气系统和排气系统。
车辆怠速抖动、加速无力故障一例车辆怠速抖动、加速无力故障一例的论文摘要：本文对一辆车辆出现怠速抖动、加速无力的故障进行了分析和诊断。
通过对车辆发动机系统、点火系统、燃油系统的检测，最终发现故障在空气流量计上。
本文总结了故障的原因和检修方法，希望能够为车辆维修技术人员提供一些借鉴。
关键词：怠速抖动、加速无力、空气流量计、故障诊断1. 案例描述一辆2013年款本田CRV，行驶里程约10万公里，发动机排量2.4L。
车辆出现怠速抖动和加速无力的故障。
检测发现，怠速时发动机抖动明显，加速时车辆无力，车速不能提升，发动机转速也上不去。
2. 故障分析为了找到故障原因，我们对车辆的发动机系统、点火系统、燃油系统进行了详细检查。
首先，我们检查了发动机的点火系统。
找到火花塞和点火线圈，检查它们是否损坏或老化。
但检查结果表明，点火系统正常。
接着，我们检查了燃油系统，包括燃油泵、燃油压力调节器、喷油嘴等。
检查结果显示，燃油系统也没有问题。
最后，我们只能将注意力放在空气流量计上。
空气流量计是指通过测量发动机进气量来确定要注入的燃料量的一种系统。
如果空气流量计出现故障，就会导致燃油系统出现问题，最终导致车辆出现怠速抖动、加速无力等故障。
经过检查，我们发现空气流量计出现了故障。
空气流量计损坏会导致空气进量不准确，从而导致发动机控制模块（ECM）无法精确控制燃油喷射。
这个问题就会导致发动机无法正常工作。
3. 检修方法我们将故障的原因定位在空气流量计上，进行了更进一步的检查。
我们首先将空气流量计取下来，然后用电子万用表进行测试，测试结果发现空气流量计的电阻失效了。
于是，我们开始检查整个空气流量计系统。
检查发现，空气滤清器已经过期，导致过滤器不能有效过滤空气，空气流量计的灵敏度也受到影响。
经过更换空气滤清器，我们将新的空气流量计装在车上。
随后，我们测试了一下车辆的怠速抖动和加速性能。
测试结果显示，车辆怠速不再抖动，加速性能也得到了明显提升，故障得到了完美的解决。
福克斯部分故障原因分析与解除1.关于福克斯冷起动异响：冷车启动后发动机部位产生嚓、嚓、嚓的响声，频率与发动机转速有关，随运行时间或发动机温度的上升，响声基本消失。
新车较明显。
原因主要是皮带：由于福克斯是采用多槽齿型皮带，新皮带的橡胶表面较软，当车辆低温停放较长时间后，皮带于皮带轮接触的部位会有变形，一旦运转起来后，这些变形部位于其它未变型部位通过皮带槽时的运行阻力有所不同，会产生短时的噪音，当由于运行时间稍长后，由于皮带变热橡胶软化，声音消失，这是正常现象。
另外如果皮带槽中夹杂一些沙粒，也会产生持续不断的噪音，一般需要较长时间的运行，仔细观察皮带槽中会发现有沙粒，一般使用不会有太大影响，也可采取剔除的方法解决。
福克斯空调皮带由于在发动机下方较易出现该现象。
2.福克斯启动后发动机舱内有“滋滋”的声响：原因：绝大部分是电子转向助力泵声音。
由于设计上是在低速行驶时电子转向助力泵提供高油压（油泵高转速），一定车速以上时提供较低油压，所以在怠速时转向助力泵的高频声音较大。
这是正常的。
3.冷车怠速时，空档抬起离合器踏板，发现有声音，而踩下离合器时该声音没有：原因：我们发现是有两个原因造成：1.是由于离合器片上花键轴套与离合器片结合位置的间隙造成的。
当早上或冷车时，启动后发动机的运转不平稳（指由于阻力大，每次工作循环转速变化大），造成发动机输出转速的抖动（正常的），传到离合器片上时，由于间隙及离合器片上的减震弹簧，造成有哒哒的响声，一旦热机后，发动机转速运行平稳了，响声也就小了（不是没有了）。
2.由于离合器分泵的结构是套在变速器的输入轴套上的，是靠离合器压盘通过分离轴承给分泵提供回位力的，所以平时分离轴承总是与压盘接触，在轻微接触时有时也会产生响声。
造成离合器片花剑轴套的间隙原因是：配合间隙和磨损（不影响使用）。
所以平时行车时要注意油离配合，尽量不要使离合器收到大的冲击，尤其是在低档位时避免大幅加减油门驾驶。

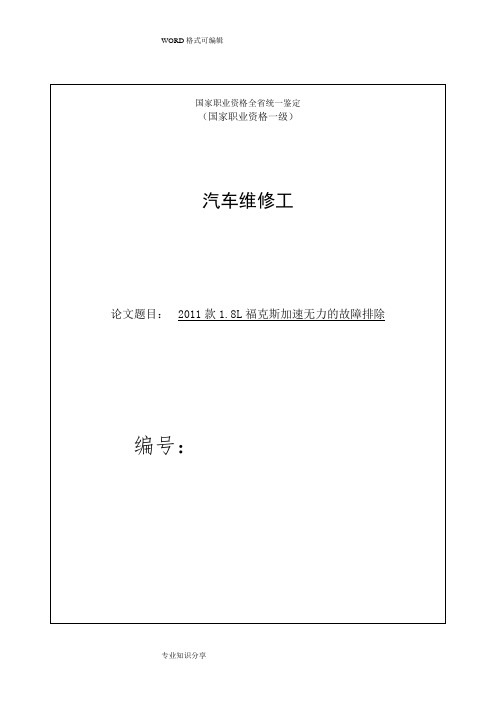

国家职业资格全省统一鉴定（国家职业资格一级）汽车维修工论文题目：2011款1.8L福克斯加速无力的故障排除编号：2011款1.8L福克斯加速无力的故障排除摘要：在电子点火系统中应用的曲轴位置传感器，过大的空气间隙会引起信号过弱，甚至不输出信号。
本文讲述了由于修理工的责任心不强，安装零件不到位，致使发动机起动困难,加速无力的故障诊断与排除的过程。
关键词:加速无力曲轴位置传感器故障诊断与排除前言:在汽车工业迅速发展的今天，汽车已成为集计算机技术、电子技术、新工艺和新材料为一体的高科技载体，电子化、智能化成为现代汽车的重要标志。
面对现代汽车，检测靠仪器、拆装靠设备和检查靠资料。
因而要求现代汽车维修从业人员掌握现代汽车维修的技术信息和新工艺，不仅要对机械，还要对电子技术、计算机技术都有系统的了解，从而正确的判断并解决现代汽车出现的各种疑难杂症，而目前汽车维修从业人员的技术水平远远滞后于汽车技术的进步。
说到修理工，就不能不说我国的教育体制问题，就不能不说维修从业人员的来源。
在今天的教育体制下，一切以中考和高考的指挥棒为中心导向，大批的农村孩子厌学，辍学，为了学一技之长以安身立命，到修理厂为修理工或学徒。
他们年纪很小，有的连初中没毕业就辍学了。
知识水平低，不明白机械原理，电路原理，只是师父让怎么做就怎么做。
自己不想琢磨弄明白各种问题，又因为工资低，工作强度大，又脏又累，所以工作热情并不高，责任心不强，安装工艺不到位。
以致车子修完了，老问题解决了（也不一定），新的故障来了，我们作为汽车维修技师，根据法律法规，有责任和义务在维修以及排除故障隐患等工作，应起骨干带头作用；在传授技艺（绝技）培养技术工人方面当好指导教师。
下面谨以福克斯轿车由于修理工的安装工艺不到位。
以致车辆修完后，新问题又来了。
致使发动机加速无力的故障来说明一下“检测靠仪器、拆装靠设备和检查靠资料”，以及维修技师要做好培养和指导技术工人方面的工作。
汽车行驶加速无力故障分析摘要：汽车带给人们方便快捷的生活，但汽车以机械电子相结合。
因此，当这些部件有故障时，必会影响其使用和人们的出行。
汽车核心的功能还是动力。
当动力出现故障时会带来许多不便。
本文主要是对汽车运行过程中加速无力故障的分析。
并对其主要故障诊断方法进行总结。
首先确定排除故障的思路，然后确定方法进行故障诊断，通过本文的归纳与分析，以便日后快速判断与维修此类故障。
关键词：汽车；加速无力；故障分析；诊断方法The car accelerated failure analysisAbstract:The automobile brings convenient life, but the car to mechanical and electronic combined. Therefore, when these parts failure, will influence the use and people travel. AUTO core function or power. When the power failure will bring a lot of inconvenience.This paper is mainly on the fault analysis of automobile in the running process of the inability to speed up. The main fault diagnosis methods were summarized. First determine the troubleshooting ideas, and then determine the fault diagnosis method, through the induction and analysis of this article, in order to quickly judge and repair the trouble.Key words:car; accelerating weakness; fault analysis; diagnosis method序言 (1)1. 汽车加速无力故障现象 (2)1.1汽车故障出现原因 (2)1.2汽车加速无力故障现象 (2)2. 汽车加速无力分析思路及解决方法 (2)2.1汽车加速无力分析思路 (2)2.1.1加速无力与进气系统 (2)2.1.2加速无力与燃油供给系统 (3)2.1.3加速无力与电子电控部件 (3)2.2汽车加速无力解决方法 (5)2.2.1 直观法 (5)2.2.2仪器诊断法 (5)2.2.3 自诊断法 (6)3. 汽车加速无力实例分析 (6)3.1 案例一 (6)3.2 案例二 (6)3.3 案例三 (7)3.4 案例四 (8)参考文献 (9)致谢 (10)近年来，随着汽车动力逐渐提高以及排放标准的严格，汽车在发动机以及燃烧等方面设计的更加精密与完善，有效地在动力与效率之间找到平衡。
【常见故障】解析福克斯的10种常见故障【搜狐汽车用车资讯】国产福克斯是长安福特在嘉年华和蒙迪欧之后引进的新一代产品，我们无法否认福克斯的操控优势，精密的四轮独立悬挂，在为车主带来极为扎实稳健底盘感受的同时，无论是转向的手感，还是车身应对极限的能力方面，福克斯都有非常优秀的表现。
本期【常见故障】，搜狐汽车编辑就为大家解析，福克斯三厢在用车过程中遇到的常见故障。
问题1、福克斯三厢变速箱升档异常关键字：变速箱现象：启动后，热车大概2-3分钟后行车，正常踩油门在2档进3档的时候，会有转速自动升高到2500左右。
解决方案：变速器的正常工作温度范围为50℃~80℃，从车辆配置和控制技术来讲，此种故障应为正常现象。
结合环境温度和自动变速器控制技术来讲，是变速器油温保护现象。
出现这种情况的解决方式就是进行缓慢行驶，使变速器尽快进入正常工作温度。
消费者：这样会对变速箱有什么损坏吗？建议：此种现象对变速器影响不大，也就是在车辆短暂行驶几分钟后即可消失。
问题2、福克斯三厢方向跑偏关键字：方向盘现象：在过坎儿或者刹车到最后停下的时候，方向盘会向左偏5度左右。
解决方案：有两种情况会造成此类现象，首先，检查轮胎气压及花纹情况，不同花纹轮胎不能同轴混装，检查悬架球头胶套有无松旷开裂及损坏。
另外，再检查一下减震器是否失效。
消费者：无论过什么坎儿，最后都是往左偏。
建议：有必要的话最好去专业的维修店，全面检查一下制动系统。
问题3、福克斯三厢起步熄火关键字：离合器熄火现象：最近，早上着车起步时转速突然就下降，如果不收油或踩下离合就会熄火。
解决方案：应该检查节气门和进气道的积碳问题，在2档行驶踩刹车，要看当时发动机的转速是多少，是不是在发动机断油恢复转速点上，还有就是发动机的转速如果太低，发动机为了防止熄火也会自动补油。
消费者：空挡给油也存在该问题，是变速箱出问题了吗？建议：如果空挡给油也出现故障现象，就跟变速箱没有太大的关系。
问题4、福克斯三厢原地怠速关键字：怠速积碳现象：开着发动机，开空调原地怠速一个多小时。
车辆加速差的解决方案1. 检查引擎车辆加速差很可能是由于引擎问题引起的。
检查一下车辆引擎是否需要更换或修理。
可能原因包括：气门、燃油滤清器、喷油嘴等。
2. 更换火花塞火花塞是点火系统的一部分，它会在汽车引擎的气缸中产生火花，点燃气体混合物。
如果火花塞磨损或堵塞，就会导致加速性能变差。
建议定期更换火花塞，以确保引擎始终保持良好状态。
3. 更换空气滤清器空气滤清器对于引擎的表现来说是很重要的。
如果车辆加速差，有可能是由于空气滤清器长时间未更换或者污染导致。
建议在规定的时间或里程数更换空气滤清器，以确保引擎进气顺畅。
4. 检查高压油泵和燃油压力高压油泵和燃油压力对于汽车性能来说也非常重要。
如果高压油泵出现问题或者燃油压力不足，会导致车辆加速差。
检查高压油泵和燃油压力是否正常，如果存在问题就需要及时处理。
5. 更换刹车片和轮胎刹车片和轮胎两者对于车辆加速以及行驶过程中非常重要。
如果刹车片磨损过度或者轮胎气压不足，会对车辆加速造成影响。
建议定期检查刹车片和轮胎的磨损程度、轮胎气压等问题，并及时更换。
6. 检查排气系统排气系统对于汽车性能也非常重要。
如果排气管出现问题，可能会导致车辆加速差。
建议检查排气管是否存在异响、是否有缺口、是否正常运作等问题。
如果存在问题，需要进行相应的修理。
7. 添加燃油添加剂燃油添加剂可以帮助清洁发动机和燃油系统中的积碳和杂质。
如果车辆加速差，可以添加适量的燃油添加剂来帮助解决问题。
建议选择高品质的燃油添加剂，并按照使用说明添加。
8. 驾驶习惯的改变驾驶习惯对于车辆的性能也有很大的影响。
如果驾驶习惯不良，可能会影响车辆的加速性能。
建议在驾驶时不要踩油门过度、保持稳定的驾驶速度、减少急刹车等不良驾驶习惯。
综上所述，以上是一些解决车辆加速差的方法和建议。
为了保证车辆的正常运行和驾驶的安全，建议车主们对以上问题加以关注、检查和保养。
2011款福克斯加速无力的故障排除摘要：在电子点火系统中应用的曲轴位置传感器，过大的空气间隙会引起信号过弱，甚至不输出信号。
本文讲述了由于修理工的责任心不强，安装零件不到位，致使发动机起动困难,加速无力的故障诊断与排除的过程。
关键词:加速无力? 曲轴位置传感器? 故障诊断与排除前言:在汽车工业迅速发展的今天，汽车已成为集计算机技术、电子技术、新工艺和新材料为一体的高科技载体，电子化、智能化成为现代汽车的重要标志。
面对现代汽车，检测靠仪器、拆装靠设备和检查靠资料。
因而要求现代汽车维修从业人员掌握现代汽车维修的技术信息和新工艺，不仅要对机械，还要对电子技术、计算机技术都有系统的了解，从而正确的判断并解决现代汽车出现的各种疑难杂症，而目前汽车维修从业人员的技术水平远远滞后于汽车技术的进步。
说到修理工，就不能不说我国的教育体制问题，就不能不说维修从业人员的来源。
在今天的教育体制下，一切以中考和高考的指挥棒为中心导向，大批的农村孩子厌学，辍学，为了学一技之长以安身立命，到修理厂为修理工或学徒。
他们年纪很小，有的连初中没毕业就辍学了。
知识水平低，不明白机械原理，电路原理，只是师父让怎么做就怎么做。
自己不想琢磨弄明白各种问题，又因为工资低，工作强度大，又脏又累，所以工作热情并不高，责任心不强，安装工艺不到位。
以致车子修完了，老问题解决了（也不一定），新的故障来了，我们作为汽车维修技师，根据法律法规，有责任和义务在维修以及排除故障隐患等工作，应起骨干带头作用；在传授技艺（绝技）培养技术工人方面当好指导教师。
下面谨以福克斯轿车由于修理工的安装工艺不到位。
以致车辆修完后，新问题又来了。
致使发动机加速无力的故障来说明一下“检测靠仪器、拆装靠设备和检查靠资料”，以及维修技师要做好培养和指导技术工人方面的工作。
一、曲轴位置传感器的概述和结构原理1、曲轴位置传感器的概述现代的汽油发动机为了提高其动力性与经济性，通过选取最大的点火提前角或增大压缩比来实现，但点火提前角过大会使发动机活塞上行还未到达上止点时电火花就点燃混合气，令混合气提前点燃做功，产生对上行的活塞进行反冲的阻碍作用。
这样冷却系统过热，以致功率下降，油耗增加，甚至还可使活塞顶部产生积碳或溶化。
要消除这种现象，可以通过改进燃烧室结构，加强冷却水循环，推迟点火提前角，但一味推迟点火提前角将会牺牲发动机的功率，导致发动机动力不够强劲，燃油经济性不好。
为了增强发动机的输出功率，降低燃油消耗，现代汽车曲轴位置传感器一般都与凸轮轴位置传感器相互诊断和计算发动机转速，给ECU控制喷油定时,提供上止点位置,辅助计算喷射提前角度,可以更好地控制发动机输出最大功率和节省燃油.曲轴位置传感器的作用就是确定曲轴的位置，也就是曲轴的转角。
它通常要配合凸轮轴位置传感器一起来工作——确定基本点火时刻。
我们都知道，发动机是在压缩冲程末开始点火的，那么发动机电脑是怎么知道哪缸该点火了呢？就是通过曲轴位置传感器和凸轮轴位置传感器的信号来计算的，通过凸轮轴位置传感器，可以知道哪缸活塞处于上止点，通过曲轴位置传感器，可以知道哪缸活塞是在压缩冲程中。
这样，发动机电脑知道了该什么时候给哪缸点火了。
2、曲轴位置传感器的种类曲轴位置传感器通常安装在分电器内，是控制系统中最重要的传感器之一。
其作用有：检测发动机转速，因此又称为转速传感器；检测活塞上止点位置，故也称为上止点传感器，包括检测用于控制点火的各缸上止点信号、用于控制顺序喷油的第一缸上止点信号。
曲轴位置传感器所采用的结构随车型不同而不同，可分为磁脉冲式、光电式和霍尔式三大类。
它通常安装在曲轴前端、凸轮轴前端、飞轮上或分电器内。
其中福克斯的曲轴位置传感器是一种磁脉冲式曲轴位置传感器。
3、磁脉冲式曲轴位置传感器的结构和工作原理磁脉冲式曲轴位置传感器安装在曲轴前端的皮带轮之后。
在皮带轮后端设置一个带有细齿的薄圆齿盘（用以产生信号，称为信号盘），它和曲轴皮带轮一起装在曲轴上，随曲轴一起旋转。
在信号盘的外缘，沿着圆周每隔4°有个齿。
共有90个齿，并且每隔120°布置1个凸缘，共3个。
安装在信号盘边沿的传感器盒是产生电信号信号发生器。
信号发生器内有3个在永久磁铁上绕有感应线圈的磁头，其中磁头②产生120°信号，磁头①和磁头③共同产生曲轴1°转角信号。
磁头②对着信号盘的120°凸缘，磁头①和磁头③对着信号盘的齿圈，彼此相隔了曲轴转角安装。
信号发生器内有信号放大和整形电路，外部有四孔连接器，孔“1”为120°信号输出线，孔“2”为信号放大与整形电路的电源线，孔“3”为1°信号输出线，孔“4”为接地线。
通过该连接器将曲轴位置传感器中产生的信号输送到ECU。
发动机转动时，信号盘的齿和凸缘引起通过感应线圈的磁场发生变化，从而在感应线圈里产生交变的电动势，经滤波整形后，即变成脉冲信号。
发动机旋转一圈，磁头②上产生3个120°脉冲信号，磁头①和③各产生90个脉冲信号（交替产生）。
由于磁头①和磁头③相隔3°曲轴转角安装，而它们又都是每隔4°产生一个脉冲信号，所以磁头①和磁头③所产生的脉冲信号相位差正好为90°。
将这两个脉冲信号送入信号放大与整形电路中合成后，即产生曲轴1°转角的信号。
产生120°信号的磁头②安装在上止点前70°的位置，故其信号亦可称为上止点前70°信号，即发动机在运转过程中，磁头②在各缸上止点前70°位置均产生一个脉冲信号。
二、故障现象一辆2011款长安福特公司产的福克斯轿车，发动机型号为CAF483QO，装配自动变速器，已行驶13500km。
该车在发生一次交通事故后进行了发动机大修和车架校正维修，维修完成并使用一周后，司机把车开回维修厂并反映此车在不平路面行驶时容易熄火，冷车启动困难，一旦启动后发动机出现怠速抖动、加速无力、油耗明显增加等现象。
维修工读取发动机故障码，无故障码显示，便告知司机此车没有问题，并解释为该车发动机进行过大修，需要磨合一段时间，磨合过后就会正常。
司机不愿意，只好把车开到我厂进行检查。
三、故障诊断1、接车后，我们先用故障诊断仪KT300读取发动机故障码，确实无故障码显示。
启动发动机时间稍长，但能启动着车。
发动机启动后出现怠速抖动，加速响应时间稍长。
2、根据以往排除发动机启动困难的经验可知，若要发动机顺利启动，必须同时具备三个要素，即足够的汽缸压力、合适的空燃比以及强且正时的高压火花。
（1）首先检查空气滤清器，发现空气滤清器很干净。
考虑到此车发动机进行过大修，我们怀疑是发动机配气正时有问题。
为了验证配气正时是否存在问题，拆下发动机4个缸的火花塞，用缸压表检测各缸的汽缸压缩压力，经检测，4个缸缸压均在以上，(标准缸压说明此发动机配气正时没有问题。
（2）连接油压表对油路油压进行检测，油压在左右，油压也正常。
（3）对各缸点火线圈进行失火实验，发现各缸点火线圈产生的火花偏弱。
查阅福克斯轿车点火系控制电路(图1)，得知点火系控制系统主要接受曲轴位置传感器、凸轮轴位置传感器、爆震传感器1和爆震传感器2的信号来控制的，其中曲轴位置传感器和凸轮轴位置传感器主要确定点火时刻，爆震传感器主要修正点火提前角。
难道是控制点火系统的传感器有问题吗？于是我们装复火花塞，再次启动发动机，用故障诊断仪器读取怠速时发动机控制单元数据流(见图2)。
在读取的数据流中，点火提前角为°，远远低于标准值(搭载自动变速器的车辆怠速时其标准值在5～7°之间；手动变速器车辆点火提前角一般在10～12°左右)。
四、故障分析：通过读取发动机数据流，我们判断此车故障的主要原因是火弱且点火提前角过小，而导致火弱或点火提前角小的主要原因有以下几点：①凸轮轴位置传感器和曲轴位置传感器不同步；②爆震传感器安装拧紧力矩太大；③冷却液温度传感器输送一个高温度错误信号；④点火控制系统电路插头出现虚接；⑤搭铁不实；⑥各缸点火线圈性能下降；⑦发动机控制单元点火控制程序错误。
由于用缸压表测量各缸缸压都正常，就可以排除配气不正时的可能，通过读取发动机冷却液温度数据流和仪表水温，又可以排除冷却液温度传感器故障。
考虑到发动机控制单元不容易出现故障，所以我们决定先检查传感器。
五、故障排除1、举升车辆，找到曲轴位置传感器安装位置(见图3)。
用手触摸曲轴位置传感器，发现曲轴位置传感器没有固定牢固。
仔细观察发现固定曲轴位置传感器的两个螺丝均未拧紧(见图4)，曲轴位置传感器能顺时针或逆时针转动，这应该是在前一家维修厂维修时造成的。
2、举升车辆，一个人在驾驶室启动发动机并用故障诊断仪器KT300读取发动机数据流中点火提前角的数据，另一个人在车辆底下用手逆时针转动曲轴位置传感器，直到故障诊断仪器中点火提前角数据显示为5°为止。
拧紧曲轴位置传感器的两个固定螺钉，降下车辆，试车后发动机启动正常，怠速稳定、加速有力，故障彻底排除。
六、维修总结此车故障的主要原因是曲轴位置传感器固定螺丝未拧紧，导致汽车在不平的路面行驶时，曲轴位置传感器与信号发生盘间隙变大(即曲轴位置传感器前后窜动)，导致发动机容易熄火。
又由于曲轴位置传感器可以顺时针或逆时针转动，导致曲轴位置传感器点火提前角变化，从而影响发动机的怠速和加速工况。
在排除此例故障时，如果在读完发动机故障码后立即读取发动机数据流，就可尽早找到故障原因，也可避免走弯路。
在此也给我们维修人员提出一点，就是维修完成故障车后，一定要多验证几次，确保故障彻底排除，减少客户的抱怨。
结束语通过这次维修，加深了我对曲轴位置传感器工作条件的认识，在电子点火系统中应用的曲轴位置传感器，过大的空气间隙会引起信号过弱，甚至不输出信号。
加深认识了由于曲轴位置传感器信号缺失，ECU就无法指令火花塞点火与喷油器喷油，致使发动机无法起动。
参考文献：1、福特福克斯维修手册2、蒙迪欧/福克斯轿车快修、精修手册。
