后摄像头安装教程
安装后摄像头的步骤如下：
1. 准备工具和材料：后摄像头、螺丝刀、连接线、电钻、胶带、钳子等。
2. 确定安装位置：首先确定你想要安装摄像头的位置。
通常情况下，后摄像头应该安装在车辆的尾部中央位置，以便获取最佳视野。
3. 打开车辆尾部面板：使用螺丝刀等工具拆卸车辆尾部面板，暴露出安装摄像头的位置。
4. 验证线路：在开始安装之前，最好先验证线路，确保摄像头可以正常工作。
连接摄像头和显示屏，然后打开车辆的倒车档，观察显示屏上是否能正常显示图像。
5. 固定摄像头：使用钻孔器在安装位置上打孔。
然后使用螺丝和螺母将摄像头固定在车辆上。
确保摄像头安装稳固，不会晃动或松动。
6. 连接电源和信号线：根据摄像头的说明书，将电源线和信号线连接到车辆的电源和显示屏上。
使用胶带或者针对汽车电路的专用连接器来固定线路，避免线路松动或短路。
7. 完成安装：确认线路连接正确后，重新安装车辆尾部面板，确保摄像头和线路不被损坏或者刮擦。
8. 测试：重新打开车辆倒车档，观察显示屏上是否可以正常显示后方图像。
确保摄像头安装正确，并且图像清晰可见。
以上就是关于后摄像头的安装教程，希望能对您有所帮助。

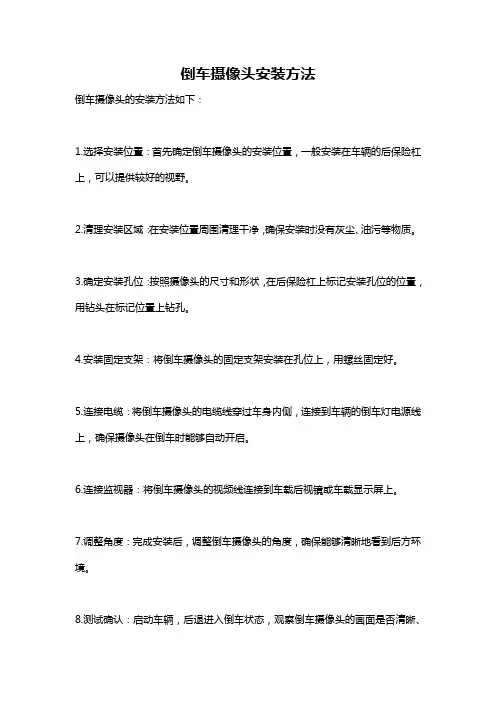

倒车摄像头安装方法
倒车摄像头的安装方法如下：
1.选择安装位置：首先确定倒车摄像头的安装位置，一般安装在车辆的后保险杠上，可以提供较好的视野。
2.清理安装区域：在安装位置周围清理干净，确保安装时没有灰尘、油污等物质。
3.确定安装孔位：按照摄像头的尺寸和形状，在后保险杠上标记安装孔位的位置，用钻头在标记位置上钻孔。
4.安装固定支架：将倒车摄像头的固定支架安装在孔位上，用螺丝固定好。
5.连接电缆：将倒车摄像头的电缆线穿过车身内侧，连接到车辆的倒车灯电源线上，确保摄像头在倒车时能够自动开启。
6.连接监视器：将倒车摄像头的视频线连接到车载后视镜或车载显示屏上。
7.调整角度：完成安装后，调整倒车摄像头的角度，确保能够清晰地看到后方环境。
8.测试确认：启动车辆，后退进入倒车状态，观察倒车摄像头的画面是否清晰、
稳定，确认安装无误。
注意事项：
- 在安装过程中，要小心避免损坏车辆的线束和其他部件。
- 如果安装过程过于复杂或您不具备专业知识和技能，建议请专业人士进行安装。
- 根据不同的摄像头类型和品牌，安装方法可能会略有不同，请按照实际情况进行操作。
行车记录仪后摄像头安装方法行车记录仪后摄像头的安装方法是比较简单的，只需要按照以下步骤进行操作即可。
首先，确认安装位置。
后摄像头一般安装在车辆的后部玻璃上，可以选择安装在右侧或左侧，视个人喜好而定。
安装位置应选择在不会阻碍驾驶视野的地方，同时能够充分覆盖到车辆的后方。
然后，准备安装工具。
安装过程中需要使用螺丝刀、电钻、胶水或双面胶等工具。
确保这些工具齐全，并且在安装时小心使用。
接下来，清洁安装位置。
用干净的清洁布或纸巾清洁好安装位置，以去除灰尘和杂质，从而确保胶水或双面胶能够更好地粘紧。
然后，安装摄像头。
将行车记录仪的后摄像头固定在选择好的安装位置上。
如果使用胶水，可以将胶水涂抹在摄像头的背面，并将其粘贴在玻璃上。
如果使用双面胶，可以将一面贴在摄像头背后，另一面贴在玻璃上，然后将其压紧粘贴。
如果使用螺丝固定，可以使用电钻先在玻璃上打孔，然后用螺丝刀将摄像头固定。
接着，连接线路。
将后摄像头的线路与行车记录仪的主机连接，确保连接牢固且正确，以保证信号传输的畅通。
最后，测试并调整。
完成所有安装步骤后，可以启动行车记录仪，检查后摄像头是否正常工作。
可以通过查看行车记录仪的显示屏或手机App上的视频画面来确认。
若发现画面模糊、颠倒或者无法显示，可能需要调整后摄像头的角度或重新连接线路。
注意事项：1. 安装时应避免将摄像头遮挡住，以免影响影像的清晰度。
2. 安装时应尽量避免使用钉子或其他损坏车辆的工具。
3. 在使用胶水或双面胶固定时，应按照说明书上的要求进行，以确保固定牢固。
4. 为了确保拍摄到最佳效果，可根据个人需求调整摄像头的角度。
福特翼虎加装360度全景倒车影像、行车记录仪
来源：武汉鑫南贸
改装车型：福特翼虎
改装项目：360全景系统
1.专车专用360度实景无缝拼接，无死角。
2. 360度4路视频实时行车记录，标配8G内存，支持遥控操作回放。
3.一键自动调教，准确，方便快捷。
4.前后摄像头专车专用，安装方便。
5.左右摄像头原厂设计方式，原厂品质，直接更换后视镜底壳。
6.后视镜底壳自带LED灯，增强夜视效果。
7.自动行车记录可扩展内存32G。
8.不影响原车外观。
用专用打孔钻在后视下打孔
装上摄像头
接上转向灯线
后视安装完成
进过引擎室的线要经过特殊处理，防高温、防老化
专车专用，前摄像头刚好卡在通风格栏中
后视安装完成
接下来把前、后、左、右摄像头输入线对应插入360℃模块中，藏进储盒内部
专业调试
前景
后景左景
右景。
车后摄像头线安装方法
1. 准备工具和材料：后摄像头、车尾线(连接摄像头和显示屏的线)、工具包(螺丝刀、电工胶布、钳子等等)；
2. 找到适合安装摄像头的位置：可以选择在车尾上方的中央位置，确保视野范围最广、最清晰；
3. 使用螺丝刀取下后背板：根据车型不同，需要拧下一些螺丝或者使用其他工具卸下后背板；
4. 安装摄像头：根据摄像头的型号和安装方式，选择合适的位置并进行固定。
使用钳子将后摄像头线从车尾线孔穿过，固定在摄像头上；
5. 连接电源：将摄像头的电源线与车辆电源线连接，确保摄像头正常工作。
如果需要，可以使用电工胶布或接线端子来固定连接；
6. 设置线路：将车尾线分别连接到摄像头和显示屏上。
根据显示屏的位置，可以将车尾线从车内线路穿过到显示屏位置，并连接到显示屏上；
7. 重装后背板：将后背板重新安装到原位，确保所有螺丝已经拧好。
检查一遍所有连接是否牢固，确保摄像头和线路不会受到外力的影响或损坏；
8. 测试摄像头：启动车辆，并在仪表盘上打开后摄像头的显示，测试摄像头是否正常工作，画面是否清晰。
根据需要，可以调整摄像头的视角和位置，以获得更好的视野效果；
9. 调整显示屏设置：根据需要，调整显示屏的亮度、对比度等设置，以获得最佳效果；
10. 完成安装：一切正常后，将所有工具和材料整理好，确保安装完毕并且线路隐藏安全。
行车记录仪后摄像头安装方法
行车记录仪后摄像头的安装方法是一个相对简单但需要细心和耐心的过程。
正
确的安装不仅可以保证行车记录仪后摄像头的正常使用，还能最大程度地保护车辆内部线路和美观。
下面将为大家介绍一种较为通用的行车记录仪后摄像头安装方法，希望对大家有所帮助。
首先，准备工具和材料。
在安装行车记录仪后摄像头之前，我们需要准备好以
下工具和材料，行车记录仪后摄像头、导向线、电源线、隐蔽工具、胶带、螺丝刀、螺丝批、绝缘胶带、电动钻等。
其次，确定安装位置。
在安装行车记录仪后摄像头之前，我们需要根据车辆的
具体情况确定摄像头的安装位置。
一般来说，摄像头应该安装在车辆后视镜的下方，这样既可以保证摄像头的视野范围，又能够美观大方。
接着，安装摄像头。
首先，使用隐蔽工具将摄像头的导向线隐藏在车顶内部。
然后，使用胶带固定导向线，确保线路整齐美观。
接下来，使用螺丝刀和螺丝批将摄像头固定在预定的位置上，注意不要损坏车辆的表面。
最后，使用绝缘胶带将电源线与车辆的电源相连接，确保摄像头的正常供电。
最后，调试和固定。
在安装完成后，我们需要对行车记录仪后摄像头进行调试，确保其能够正常工作。
在调试完成后，使用电动钻将摄像头的固定螺丝进行加固，以防止在行驶过程中摄像头松动或者脱落。
总的来说，行车记录仪后摄像头的安装方法并不复杂，但需要细心和耐心。
只
有正确安装，才能保证摄像头的正常使用和车辆内部线路的保护。
希望以上介绍的方法能够对大家有所帮助，祝大家安装顺利！。

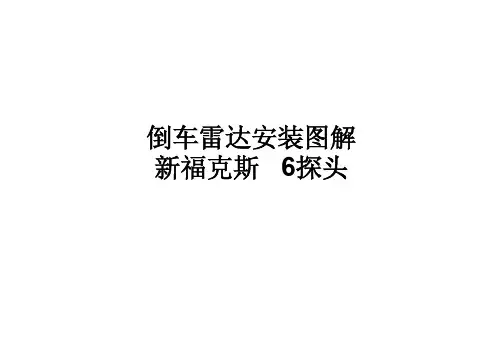

倒车雷达安装图解新福克斯6探头确定打孔位置。
贴美纹纸（打孔时保护漆面）后划线注意：高度和间距确定扩孔钻头和探头直径是否相当必须测量确定打孔中心位置反复观察测量确定无误手电钻打孔注意：打孔时不可太用力压入，防止突然钻通后，钻头夹损伤其漆面打孔完工后（揭掉美纹纸）探头安装时有方向此处有箭头指示预留孔刺穿橡胶垫后拉出线束拆前大灯，只有最上面两个螺钉，拆下后，水平扭动前大灯一定角度即可拆下（此处需要大胆细致）拔掉大灯插头车前雷达探头安装位置保险杠只有此处很小面积是单层，打孔位置必须小心确定打孔后安装探头并接线，发动机舱内走线必须沿原有大灯线路走线（防止发动机高温烫伤线），但进入探头线束进入驾驶室内时，走空调管路处（不建议沿总线束进入驾驶室）此塑料件会阻碍线束进入，捅孔时倾斜如箭头所示此处为副驾驶下部（拆掉中央保险盖板后），线束沿着空调管路由发动机舱进入副驾驶位置处此处为副驾驶下部前方，横着向左穿插，穿到主驾驶油门处，黄色穿线材料为纸箱包带。
此处用胶布包入了两根前探头线外，还包入了一根蓝色引导线，用于将来牵引倒车雷达的此处为副驾驶下部前此处为主驾驶油门右侧，穿出了两根前雷达探头线，和一根蓝色预留牵引线，预备此处为主驾驶左侧车门处，穿出了两根前雷达探头线，向后沿着车门密封橡胶条，到后备箱此处为主驾驶左侧车门处，用塑料板压入雷达报警器线，向后沿着车门密封橡胶条，到后备箱左侧后车门，抽拉线束到后备箱后备箱内左侧，雷达控制器接线白色线和红色线分别接倒车灯和刹车灯，黑色线接搭铁，粉红色线是雷达的ACC线，接到副驾驶处，（用前面预留的红色和蓝色牵引线抽拉）但是，粉红线的保险丝太大，穿线非常困难，详见下图按压里面弹性片后大灯的固定螺栓，共两个，拧下该螺帽即可拆下后大灯拆下后大灯，踩刹车，观察刹车灯对应12V 电线，挂倒车档，观察倒车12V电线（黑色线为搭铁线）从插座处找出对应线，并做好标记后备箱内，剥开倒车灯线和刹车灯线，万能表判断无误后接线副驾驶原车上的线，在保险盒右侧，线很粗，用一个单独的大插头，如圆圈所示雷达接过来的粉红线，接在保险盒右侧粗线上ACC线说明•上图中该线，较粗，灰红色，单独一根，有一个较大插座。
福克斯diy行车记录仪安装和接线接线：加装一个点烟器1.并联在原厂点烟器保险丝后2 加装一个10A的保险丝，原厂的是20A3 连到继电器上4 从气囊的保险丝引出acc的控制接到继电器上，当钥匙拨到II时给电材料费用大约40元（tb采购），继电器--5.5继电器插座--1.5点烟器座--15点烟器线带保险--10其他配件/引线《10加装的点烟器，以后也可以为其他设备使用。
副驾驶手套箱下的接线盘可以找到受要是控制的电源，编号108的保险丝：加装行车记录仪，接线车顶灯记录仪支架固定在后视镜改装思路：1、不使用原车点烟器2、不改线、不破线、不动保险盒3、5V即插即用，方便多个电子设备取电首先改装了一个点烟器转USB充电器，即12V转5V~~ 接车顶灯取电（正负极直接缠绕铁片，插入顶灯插头固定线头即可取电，即不伤线也不改线）~~ 福克斯有省点继电器，熄火锁门后大约20分钟到30分钟会断电，已经测试过了。
所以不用动保险丝盒，也没必要ACC取电。
一般小型电子设备通过5VUSB充电，电流不会超过1A（1A=1000mA），况且USB点烟器充电器中有过流保护，不比担心因为电流过大烧保险丝。
新装的福克斯行车记录仪，在阅读灯上取电，福克斯阅读灯供电有拔钥匙10分钟自动断电功能，一劳永逸免拔插电源阅读灯那的电源非ACC电源，也就是说它不是经过ACC控制的，这样满足不了“点火，行车记录仪工作，熄火，行车记录仪关闭”的需要，所以一般没有人接在那。
也可以这么说接阅读灯线路的开是在遥控解锁时就开了，关闭是在锁车后半小时左右。
我淘了一个点烟器的底座,也就是5元,然后正负极接到天窗开关前, 天窗好象是A/C电, 钥匙拧了就没电了,要第二档才有电,嘿嘿,很方便喔. 代价是灯罩卡口给我撬坏了,只好胶布粘上了事. 我的电子后视镜也是天窗取电, 都是很省电的,随便加吧下图处于高处那个单线插头就是ACC电源线，下方的双线插头的下端是负极，用万用表测得电压为12.5v。

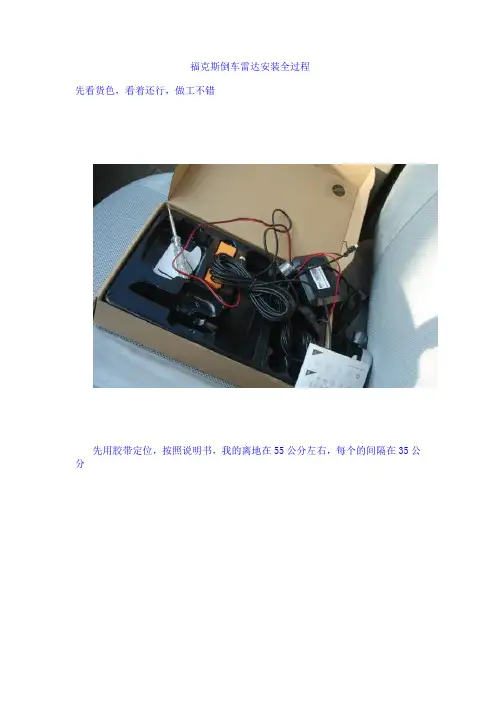

福克斯倒车雷达安装全过程先看货色，看着还行，做工不错先用胶带定位，按照说明书，我的离地在55公分左右，每个的间隔在35公分打孔安装然后就开工钻眼。
去年装修的时候特地买过一个手枪钻，用处蛮大的一个人干活，钻的时候没拍，看成果吧大家钻的时候一定要把握力度，第一个就是因为钻穿之后没有收力，导致一个疤痕全部的，还算规整吧个人觉得间距有点小乐，两边太靠中间了，不知道实际用起来两边会不会探不到然后排线，从前面往后排，拆前门封条，一拉就下来了拆a柱的装饰板，这个还很硬，要用点力，而且塑料卡子基本拆了就报废晕的，拆了那张没拍，反正拆了就可以放线了，这个是放线后装好的样子线沿着密封条往后排整体的效果穿过b柱，这个图片没调整，要扭下脖子，呵呵安装倒车雷达后备箱的隔音棉要拿掉拿掉棉之前先拿塑料挡板，拿下来了。
这个步骤是参照网友的从后座穿到后备箱，需要个铁丝，这样的话就可以少拆点东西，铁丝通过缝隙从后备箱穿到后座拉过去就ok啦后面貌似就是按探头了，就是很简单，就照着上面标的，up朝上，塞进去就可以了上午没搞完，探头是下午按的，换了个地方四股线，每股的接头都用透明胶绑好了，防止穿线的时候损伤。
四股合成一股。
穿线的时候找了跟软的电源线，先从后备箱穿出去，从外面把四股合成一股的线拉进来，这样很省力最后复位。
接线是昨天从论坛上看到的，有位tx改可视的。
三厢的应该都一样，绿橙那根线，接正极，然后接地我真的不知道接哪根了，评经验，黑色的吧。
应该对的吧，反正雷达正常工作了，管它呢线比较乱，随便理理反正隔音棉复位后就看不到了照片拍的太少了下面就是实际运用了，马上去试了试开始，接电最后来张全貌，收工。

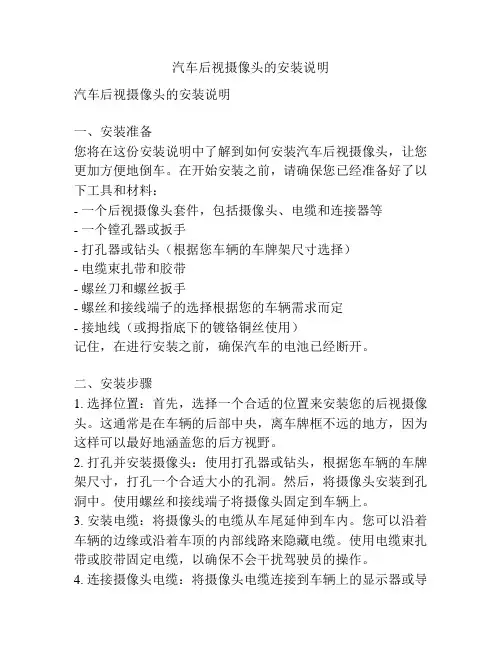

汽车后视摄像头的安装说明汽车后视摄像头的安装说明一、安装准备您将在这份安装说明中了解到如何安装汽车后视摄像头，让您更加方便地倒车。
在开始安装之前，请确保您已经准备好了以下工具和材料：- 一个后视摄像头套件，包括摄像头、电缆和连接器等- 一个镗孔器或扳手- 打孔器或钻头（根据您车辆的车牌架尺寸选择）- 电缆束扎带和胶带- 螺丝刀和螺丝扳手- 螺丝和接线端子的选择根据您的车辆需求而定- 接地线（或拇指底下的镀铬铜丝使用）记住，在进行安装之前，确保汽车的电池已经断开。
二、安装步骤1. 选择位置：首先，选择一个合适的位置来安装您的后视摄像头。
这通常是在车辆的后部中央，离车牌框不远的地方，因为这样可以最好地涵盖您的后方视野。
2. 打孔并安装摄像头：使用打孔器或钻头，根据您车辆的车牌架尺寸，打孔一个合适大小的孔洞。
然后，将摄像头安装到孔洞中。
使用螺丝和接线端子将摄像头固定到车辆上。
3. 安装电缆：将摄像头的电缆从车尾延伸到车内。
您可以沿着车辆的边缘或沿着车顶的内部线路来隐藏电缆。
使用电缆束扎带或胶带固定电缆，以确保不会干扰驾驶员的操作。
4. 连接摄像头电缆：将摄像头电缆连接到车辆上的显示器或导航系统。
这通常需要您找到一个适合连接的电缆插槽。
5. 连接电源：将摄像头的电源连接到汽车电源系统。
您可以使用电瓶上的接地线或者镀铬铜丝将摄像头接地。
确保连接电源时，反向电流保护设备已经启用。
6. 安装显示器（可选）：如果您的车辆没有内置的显示器或导航系统，您可以额外安装一个显示器。
将显示器安装在一个方便操作的位置，以确保您能够清晰地看到摄像头拍摄的影像。
7. 系统测试：在安装完成后，开始测试您的摄像头。
打开车辆的电源，启动后视摄像头系统，并观察显示器上是否显示后方清晰的图像。
确保在倒车时，显示器能够实时反映车辆后方的情况。
三、安全注意事项在安装和使用后视摄像头时，请牢记以下安全注意事项：1. 确保所有连接都牢固可靠，以防摄像头和电缆松动。
行车记录仪后摄像头安装方法
行车记录仪后摄像头的安装方法如下：
1. 车主首先需从车厢内部找到一个适合安装后摄像头的位置。
最佳位置可以是在后视镜底部中央，以确保视野开阔而不会阻挡驾驶员的视线。
2. 在选择位置后，车主可以使用附带的安装支架将摄像头固定在所选位置。
支架通常有两个部分：一个贴合玻璃的吸盘和一个扣在摄像头上的固定夹子。
将吸盘轻压在玻璃上，并按下固定夹子，确保摄像头稳固地安装在车辆上。
3. 在固定好支架后，车主可以调整摄像头的角度，使其对准车辆后方，并确保它能够拍摄到所需的画面。
可根据需要进行调整，以便捕捉到行车过程中的重要事件和证据。
4. 安装完成后，车主需将摄像头的电缆连接至行车记录仪。
根据具体型号，连接通常可以通过USB或RCA线来完成。
车主需仔细查看车载记录仪的说明书，选择正确的连接方式，并确保连接牢固。
5. 最后，车主需要测试摄像头是否正常工作。
在车辆启动后，打开行车记录仪，查看摄像头能否正常捕捉到画面。
如画面清晰且位置正确，则表明安装成功。
如果有任何问题，车主可尝试重新安装或检查各个连接部分。
请注意，以上是一般的安装方法，具体步骤可能会因行车记录
仪品牌和型号的不同而有所差异。
因此，在进行安装之前，车主应仔细阅读行车记录仪的使用说明书，并按照厂家提供的指导进行正确的安装。
车载倒车雷达和摄像头的改装随着越来越多的人拥有自己的汽车，车载倒车雷达和摄像头的改装成为了一个非常流行的趋势。
而今，车载倒车雷达和摄像头的改装不仅仅是为了美观和方便，它们也可以帮助司机更加安全地倒车。
1. 为什么要改装倒车雷达和摄像头？首先，改装倒车雷达和摄像头会使驾驶员更加安全。
当你倒车时，你可能会错过一些盲点或障碍物，导致事故。
但是如果你安装了倒车雷达和摄像头，这些问题将被消除。
他们都可帮助你更好地了解周围的情况，预防任何潜在危险。
其次，改装倒车雷达和摄像头可以提高驾驶舒适度和便利度。
倒车雷达和摄像头在我们的日常生活中使用已经很普及了。
他们提供的帮助更是让人大呼过瘾。
你可以比较方便地停车或者倒车，同时更加安全。
在车流量繁忙的城市里开车时，更是一大福音。
最后，改装倒车雷达和摄像头可以增加车辆的价值。
无论你是准备卖车还是保留它长期使用，倒车雷达和摄像头的改装都可以提高车辆的价值。
这是因为在二手车市场上，这些附加功能通常被视为卖点，可以吸引更多的买家。
2.如何改装车载倒车雷达？首先，你需要知道你想要的倒车雷达类型。
有两种类型的倒车雷达：电磁式和超声波式。
电磁式倒车雷达能够感应到车辆后方物体和障碍物的位置，并通过车载显示器反馈给驾驶员。
超声波式倒车雷达则可以在车停车的同时告诉你停车位置是否合适。
根据你的需求选择适合你的倒车雷达。
接下来你需要安装倒车雷达。
这个时候，你可以向专业技师咨询，或者自行安装。
如果你想自己安装，首先要读取你汽车的说明手册并了解汽车后部安装位置，然后操作说明。
一般需要安装上中下三个位置，最后把电源线接到车的后备箱盖上即可。
3.如何改装车载倒车摄像头？首先，你要了解你的摄像头类型。
有两种类型的倒车摄像头：导航系统和后视镜倒车摄像头。
导航系统型倒车摄像头是直接集成于导航系统并在车内屏幕上显示。
后视镜倒车摄像头则是经由车内后视镜显示，可以替换掉普通的后视镜。
接着你需要安装摄像头。
为了安装后视镜倒车摄像头，你必须先取下你的原始后视镜。
福克斯行车记录仪安装偶的福克斯乞丐版已经到手快两个月了，还有一个月就到首保时间了。
前段时间网淘了一款行车记录仪，今天刚刚安装好了，特来跟大家分享一下我的成果，O(∩_∩)O~行车记录仪在提车后就买了，买回来后就直接安装在了后视镜后边，然后每天都吊着一根线下来连接到点烟器，行车过程中偶尔会晃动阻碍视线而且极不美观，受不了啊。
但是想起传说中的碰瓷，又不能不用，怕怕啊……正好，双十一在网上淘的一拖二点烟器前几天刚拿到手。
今天，趁着空空滴，嘻嘻，赶紧的改改。
之前在网上有见过这方面的介绍，比较常见的有这么三种连接法，一是从保险盒取电；一是从点烟器分出来，电线沿着仪表台及A柱连接到记录仪；另外一种就是从车顶灯取电。
本人比较推荐第三种方法，美观！没办法，谁让咱追求的完美呢。
别废话了，进入主题吧。
改装目标，用车顶灯电源接行车记录仪。
改装用到的全部东西：行车记录仪、一分二插头、工具若干（扎带是必需的）如下图所示：步骤一：将车顶灯撬开，用小一字螺丝刀从灯罩前边的中间位置把弹片撬下，再从后面两边轻轻一撬就出来了步骤二：慢慢抽出顶灯，如下图示：步骤三：将灯的两个插头拔出，把一分二插头线剩下半米左右然后剪断，开一小段裸铜线步骤四：把开好的裸线插到车顶灯插座里测试一下，这里需要说明的是福克斯车顶灯的2个插头，只有1条线的那个是正极，2条线那边（下图中右边那个）是负极，线插到负极长通那一点就对了（检验是不是长通点，先把车锁好门，线插上后一分二插头的指示灯亮，那就插对了）步骤五：尝试完毕后开始正式连线，把裸铜线理好插进插头里，然后将插头插回顶灯（这里不推荐使用焊接，会破坏原厂结构，到时候死s找理由不保修）所以一定要用扎带把线扎好，避免一分二插头线被拉出。
步骤六：开始布线，将行车记录仪电源线插头从车顶灯开孔里进入，从后视镜位置前挡玻璃上边缘拉出，对于行车记录仪装在后视镜后边的，确实是个不错的选择。
步骤七：完成以后，将行车记录仪电源插到一分二插头了，确认没问题后，开始整理线堆。
行车记录仪自从某些个事件以来，一直想装个行车记录仪，虽说用处不是很完美（毕竟只是对前方拍摄）图个心里舒坦。
后来就一直在某购物网站看，后挑了一款销量最高的一款，价格不到300块评价也还可以就买了，可是寄过来后，发现好像主机被拆过，还时有死机的现象，这都还可以接受，最蛋疼的是不能回放，万一在路上有个什么事跟别人对峙的时候看什么，不可能买个记录仪配个笔记本电脑吧。
后联系售后给换货，可换来后当时我就傻了眼，和第一次的完全不一样，镜头和LCD 屏脏的一沓糊涂，电池有两块，其中一块在机子上还没拆下来，联系售后问这是个什么情况，售后解释说我们给客人邮寄前要先试机的所以比较脏，唉~脏就脏吧，毕竟才300块钱，接下来看下实绩录像吧，本来我还是相信他们售后的解释的，可看了画面气不打一处来，屏幕非常的模糊还发红，cao~不知道他们试机的人员长的什么眼，退货，就这样第一次购买失败了。
再后来就看了这款papago P1，画面还是比较清晰的，GPS没有干扰，不好的地方就是价格有点贵886，还有广角才100度，不是广告啊（有优点有缺点哈哈~）！！！我当时买的时候好像还有个P1W，说广角是120度，对比看了两款的实绩录像效果发现P1W画面没有P1的清晰，我分析啊两款的C-MOS的尺寸一定，既然广角大了画面肯定就大，画面大肯定清晰度就下降，对不哥们？可安装的时候问题来了，我们的车拔钥匙后点烟器仍供电，不能达到停车停止录像，要不就只能对着点烟器整天做插拔的动作，总有一天它会受不了的，研究了很多车友的帖子，借鉴他们的经验，今天下午装上了，下面发点图片先装主机是肯定的，找准了位置，把那层膜一撕，一用力就上去了，提示一下安装千万别影响后视镜的转动哦现在工作已经完成一大半了，很简单吧，剩下的就是接线了关键要找准+/-极哦，在做准备工作的时候还想呢这怎么搞啊，特意问了下销售，他说也不知道什么+/-极，给了个400电话让问，可打过去是个女滴声音挺好听，好听没用啊，她说她也不知道啊，算球了，自己动手丰衣足食，特意把插头拆了，对照下面的电路不难发现红色的+极，黑色的-极，搞定然后把插头剪掉扔到垃圾桶，留着也没用，把剩余的线拨开，露两个线头待用下面就是从阅读灯上取电了打开阅读灯（前方有个卡子，用刀片或者什么东西往里面一压就是打开了）接线，我是靠原来插座的挤压将线固定住的（要看好，铜丝弯曲的形状，很专业滴说），没有任何破线，以前好像有车友说要焊接，要不有火花，我这样的接法应该不会有吧，那么紧，真滴很紧的哦然后将多余的线塞到顶棚上，将灯安装好就是OK 了重新启动，一切正常，完毕，再上张拍摄的效果图此安装资料由青云辅助小编整理发布，如有转发，请保留此段文字，谢谢。
汽车后摄像头的改装近年来，随着社会经济的发展以及市场消费的需求，汽车后摄像头的应用已经越来越广泛，许多车型都已经配备后摄像头来显著提高驾驶的安全性。
然而，还有许多车型并没有配备后摄像头，面临着严重的驾驶安全问题。
为了解决这个问题，如今越来越多的车主选择自己对汽车进行后摄像头的改装，以省钱、方便且安全。
本文将介绍汽车后摄像头改装的基本知识和步骤。
首先，汽车后摄像头改装是一项专业技术，并不是所有的车主都可以自己完成。
在改装汽车后摄像头之前，您需要注意车型和材料选择，以及底盘结构、车身缝隙等因素。
如果您不熟悉这些问题，建议您咨询专业人士。
接下来，我们来介绍汽车后摄像头改装的基本步骤：1. 车辆检查——在改装之前，需要检查车辆底盘结构和车身缝隙，以确保您的车适合后备箱安装后摄像头。
还需要检查电源供应线路和许多重要的电气部件，这些都需要在这项改装之前检查。
如果您不熟悉车辆电气，建议您请专业的汽车维修人员检查您的车辆。
2. 购买材料——购买后摄像头改装所需的材料包括摄像头、线缆、闪光灯以及安装工具等。
3. 安装行车记录仪主机——在安装行车记录仪主机之前，请确保购买的行车记录仪主机符合您车辆的型号和电气要求。
安装过程会涉及许多车辆电气部件的调整和安装，所以请务必请专业技术人员进行安装，以确保安全和功能正常。
4. 安装后摄像头——按照需要安装摄像头的位置（通常是车身后部）进行安装，需要特别注意线路的设置和隐藏。
您需要确保摄像头不会干扰任何其他车辆部件和您的视野。
5. 连接电源和线路——连接摄像头及其他部件的线缆，将摄像头和行车记录仪主机与您的车辆电源连接。
这将有一定的难度，如果您不熟悉车辆电气，建议您请专业技术人员进行连接。
6. 进行测试——完成连接后，请进行测试以确保摄像头和行车记录仪主机均可正常工作。
需要注意的是，如果您不熟悉汽车改装，不要轻易尝试改装后摄像头，这可能会导致车辆电气部件损坏，或可能会影响行车安全。
新福克斯行车记录仪保险盒ACC取电成功安装一、关于行车记录仪我的行车记录仪比较特殊，没有屏幕，刚好就我想要的这种。
只是首次设置画面和时间的时候用到显示屏而已，用我的废弃的导航当显示屏把AV插头插上就搞定。
行车记录仪别迷信什么高清和广角，某报道说价格过千元的行车记录仪成本不过几十元，要那么高清干什么，又不是时刻看着他，只是关键时候取证而已，对于取证这个效果足够用了，总比大街上的摄像头拍摄的要清晰的多吧。
二、关于接线方法（关键步骤）我的行车记录仪是没有电池的，根据说明书要有三根线与汽车电源连接：1.红色接长电：因为没电池，这根线主要给记录仪时钟供电，以便保证每次关闭后时间不变，准备接到保险盒81号RF接收器上，这个应该是长电，此位置还便于安装，如果不是长电遥控钥匙每次启动不了吧。
另外，新福克斯的长电测试根本无法完成，因为你打开车门后测试很多都带电，要真正知道哪个是长电，还必须关闭车门锁车状态后10分钟才能测试，但是关闭车门后，新福的那个保险盒位置无论如何都是测试不了的。
所以，目前只是推断RV接收器81号一定是长电，对吗？2. 白色接ACC电：已经确定，根据网友经验在85号位置与7.5A的空调模块公用（注意，这个位置并不是空调电源，空调电源是在71号位置，因为即使拔掉了85号的保险丝，空调仍然运行，为什么？）3. 黑色搭铁：已经确定，直接拧到那颗螺丝上，不过在电线上接了一根钨丝保险丝，便于拧上去。
4.核心部件“保险盒取电器”的使用保险盒取电器又叫“取电插座”，实际上就是相当于咱们家用的多孔插座，比如保险盒里的插孔相当于家里墙上的插孔，只有那么一个，而你同时要给电脑和电视供电，所以必须要买个插座才能实现同时给两台设备供电，“取电插座”就是这个原理，不同地方就是取电插座内部是用“П型保险丝”来串联接通后通电，当有异常情况时，П型保险丝会熔断而断电。
注意，取电插座上是有两组插孔的（下图C、D）分别插原车电器的那个保险丝和要接电器的保险丝，即要插两个保险丝，车载电源和家用电源是不一样的，车载电源保险丝只是串联正极即可，与负极无关，所以汽车保险丝串联的都是电源的正极，与负极无关，因为负极只要随便搭铁就可以了。
本次作业的走线路由，希望大家能看懂:
尾门的拆法：红圈两
处扣手的螺丝拆除
后，慢慢用塑料撬板
即可将内饰板取下
看到雨刮组件，橙色
圈的内饰板稍微用
力即可撬下，这块板
没有螺丝固定的：
尾箱内的拆法：绿圈的固定螺丝拆掉，仅仅拆掉，然后撬松白色内饰板，无需拆下，然后可以拆松橙色圈
的内饰板，它是用
四颗塑料钉固定的，
小心拆这几个塑料
钉，别搞断了，最
后就可以撬开蓝色
圈的内饰板了，同
理可拆右边的内饰
板。
固定尾箱内饰板的塑
料钉，一共四颗，注意
拆，它不是可以旋的，
必须慢慢四周撬：
尾门和车厢连接处的过
线橡胶管，这也是作业
难度最大的地方，需要
耐心慢慢穿线，可以找
一根细铁丝做引导。
稍微用力顺着管头边沿拆下橡胶过线管的一头，：
另一头的样子：
开始穿线，拆下左后门框上的密封橡胶圈，用细铁丝慢慢引导摄像头电源线到橡胶过线管：
到达过线孔
穿过橡胶过线管，开始穿摄像头的视频信号线时，由于信号线的头比较大，必须耐心的慢慢穿，可以上肥皂润滑，还可
以稍微拉伸
富有弹性的
橡胶管，这样
就可以把线
完美穿过去
了：
看看穿过的特写，单独黑的
那根是摄像头信号线，红黄
花线是需要引接到刹车灯的
电源线：
从左后边门框用细铁丝引导穿线到后尾箱左边，此处福克斯内饰里边比较
空，很好穿的：
电源线走向刹车尾灯时，慢慢把线隐藏到内饰板中：
刹车灯电源线所在的尾箱内的
位置：
黑色模块应该是原配的倒车
雷达模块（猜的,没仔细研究），
线束从地板的孔引向刹车灯：
让人心疼难受的来了：开始破线，线束中有几根线，其中橙绿线和一根粗一点的黑线是刹车灯电源线，这个其实是可以趴到车底的倒车灯接线处确认的：
并接好的摄像头负极电源线
完成并接任务，总之倒车摄像头的电
源就是取的刹车灯的电源，具体的接
线原理可以另外查询：
摄像头电源并点全景图：
摄像头信号线和电源线，摄像头的安装方法有很多作
业的，在此就不放图了，信号线上的红色细线是倒车
控制线这一头并接到摄像
头的电源正极，另一头接到音响主机的倒车控制线上，实现倒挡时自动切换显示
倒车视频：
开始整理线束：
继续整理线束：。
