NGC-701变压器中性点成套保护装置
山东五岳电器有限公司Shandong Wuyue Electrical Appliance CO. ,LTD
1
一、产品简介
NGC-701-110/220型中性点成套保护装置由隔离开关、放电间隙、避雷器等中性点附件设备组成，是一套利于现场施工和安装的变压器中性点附件组合设备。
该装置在变压器中性点出现雷电过电压、操作过电压和暂时过电压时起保护作用。
当系统发生单相接地故障及开关单相合闸过程中，水平棒间隙不应放电动作；当系统失地，且出现系统非单相运行或谐振故障时，水平棒间隙可靠动作。
避雷器起到雷电过电压保护，保护变压器中性点绝缘及线端设备的绝缘，防止避雷器因通流容量不够发生爆炸，损坏主变压器及附近设备。
组合间隙的配合特性是：在雷电过电压作用时，避雷器动作，间隙不动作；在内部过电压作用时，避雷器不动作，间隙动作。
二、产品型号说明
三、产品特点
1、成套保护装置整体性强，现场组装快捷方便。
2、棒间隙为独立部件，选用不锈钢材质间隙距离易于调整。
3、支架采用热镀锌钢支架结构，牢固防腐。
4、手动机构采用CS17系列完善化人力机构，配不锈钢箱体，操作轻便省力，整体结构密封好，防水、防尘、防锈蚀能力强，可配新型DSW4型电磁锁，供用户挂装编码锁。
5、电动机构采用CJTK电动机构，采用不锈钢箱体，外型美观，具有良好的防尘、防水、防锈蚀能力，可同时满足多种联锁性能。
二次元件均采用国内名优企业或
合资企业的优质产品。
四、产品技术参数
五、安装与调试
※注意：由于本装置在现场可以有多种安装布置方式，下面的条文在不同的情况下适用于不同的布置方式。
为了更好的理解，在查阅本说明书安装图时，请您务必结合我公司提供的安装图。
1、安装前确定出厂资料（包含产品合格证、安装使用说明书、发货清单）是否齐全。
2、主体部分安装。
首先依照图1要求，依次安装槽钢以上主体部件。
将隔离开关1、避雷器底板9、电流互感器6项分别用M16螺栓固定于槽钢7之上，将避雷器3通过螺栓固定在避雷器底板9上。
安装隔离开关1与避雷器3之间的接线板2和左侧间隙固定支架及间隙棒4。
接地侧将支架5固定在电流互感器6上，并在顶端通过抱箍固定另一侧间隙。
最后连接接地母排8至隔离开关1底部。
安装完成后，将主体部分整体吊运至立柱上固定。
调运主体时应采用2条吊带，并可靠固定槽钢底座调运，吊带起吊角度不宜过大（参考数值α＜45°）。
图1 主体安装及调运示意图
按图2所示，中性点同时与隔离开关5、避雷器7、中性点保护间隙棒连接，隔离开关的另一端经铝制接地线板用螺栓固定在接地端子上，避雷器的下端通过连接线与在线监测仪连接。
图2 设备安装图
3、隔离开关水平传动和垂直传动的安装。
从远离带孔一端，截取适当长度的热镀锌钢管，对锯口进行防腐处理。
上端用销轴固定，下端用机构抱箍将传动轴与机构主轴连接起来。
用手操作机构，再次检查隔离开关（或接地开关）转动主轴与机构输出轴是否同心，有无卡滞现象。
然后使隔离开关（或接地开关）和机构都处于合闸终点位置，然后将接头紧固，
再操作几次，确保隔离开关（或接地开关）和机构分合正常。
手动操作机构时，机构到达分合闸位置，隔离开关同时也到达分合闸位置。
隔离开关分合闸断口距离符合技术参数表值。
4、对电动操作机构进行分合操作，确认当机构到达分合闸位置时，隔离开关同时也到达分合闸位置。
按相应的接线图连接控制线，检查无误后接通电源进行电动试操作。
在电动操作前，应先将机构手摇至分合闸中间位置，并将正常测试旋钮旋至测试位，拉下手动闭锁滑板，再按分合闸按钮检查电动机旋转方向是否正确，若发现隔离开关（或接地开关）运动方向与指令不符，则切断控制电源，将三相电源任意二相互换一下，再重复以上过程。
转向正确后将正常测试旋钮旋至正常位。
电动连续操作分合数次，必须保证隔离开关（或接地开关）和机构分合动作正常，控制回路电气联锁、导电接触可靠，各有关连接部分无松动现象，机械传动平稳可靠，无异常声响。
五、检查
1、最终检查
1）根据安装图进行尺寸检查；对各传动连杆和连接螺栓连接正确确认；
2）检查操作机构箱的底部是否有从减速箱中漏出的油滴；
3）检查主、地刀操作机构的辅助接点转换正常，输出的位置信号正确（合闸位置时，辅助开关触电1-3、5-7、9-11、……为常开触点，2-4、6-8、10-12、……为常闭触点）；
4）在完全打开或完全闭合的状态下，检查在操作机构上的位置指示器指示是否准确；
5）在合闸过程中，左、右触头是否正确啮合且正常插入；
6）主刀的机械联锁是否正确，确保正确的操作顺序；
7）主刀分、合闸操作5次，确认分、合闸动作正常，确认分、合闸触头位置能正确分离与啮合；
8）检查电动机构照明、加热器、远方/就地转换开关、手动操作闭锁开关工作正常；
9）将主刀打至分闸待投运状态；
六、订货须知
1、隔离开关的型号、规格、数量。
2、操动机构为电动机构时的电动机电压、控制线圈电压及辅助触点的对数；
3、操动机构为手动机构时的辅助触点的对数，以及是否配电磁锁；配电磁锁时请注明电磁锁的控制电压；
4、环境污秽等级，正常为Ⅲ级；
5、根据用户要求可从地面以上整体供货，并注明基础支架高度。
七、部分问题处理方法
1、传动轴不垂直
在隔离开关安装完毕后，按照下图将机构挂装在抱箍支架上。
先不要紧固机构背面的四个安装螺栓，用铅锤找好机构主轴和隔离开关传动主轴使之同心，适
当调整机构位置后，紧固螺栓。
机构安装示意图
2、电动操作机构不动作
请根据以下步骤确认以下事项：
确定操作机构安装正确，机构位置指示器指示与隔离开关状态一致；
隔离开关水平传动部分运输用连接片已经拆除；
检查确定手动闭锁装置分合状态；
确定控制回路五防、联锁接点已接通。
确定“就地、远方”转换按钮与当前操作相一致。
其次将隔离开关手动操作至半分半合状态，电动操作机构。
环境温度较低时，可采用加热器加热后进行调试。
附图1 原理接线图
注：变压器中性点零序电流互感器一般装设在变压器的出线套管上，
不包括在本装置的供货范围
附图1 电动机构二次接线原理图
附图2 GW13中性点成套保护装置安装图（配电动机构）。

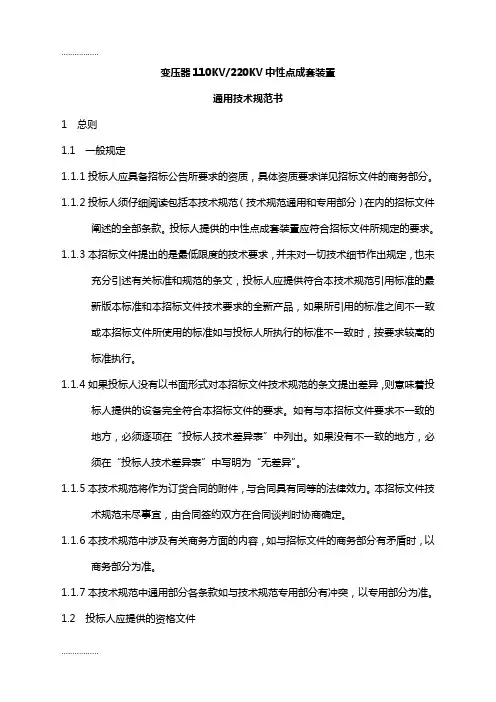

![变压器110kV中性点成套装置(带避雷器)专用技术规范标准[详]](https://img.taocdn.com/s1/m/43a4bed681c758f5f61f67ab.png)
