钢结构 ppt课件

钢结构 ppt课件

远眺纽约曼哈顿世贸大楼
绝 版 纽 约 世 贸 中 心 双 子 塔
撞击下的世界贸易中心
美国东部时间2001年9月11日上午8时 45分，一架起飞重量达160吨的波音767型 飞机，直接撞击纽约世界贸易中心北塔；18 分钟后，又一架起飞重量为100吨的波音 757型飞机，几乎拦腰撞击世界贸易中心南 塔。假设两架飞机的起飞重量是满负荷，再 考虑两种机型的速度是1000千米/小时，而 且以恐怖分子执意为之的心理，这个速度已 是下限，那么，在这种条件下，世界贸易中 心受到的冲量究竟有多少呢？
二、钢结构的应用
钢结构通常用于高层、大跨度、体型复 杂、荷载或吊车起重量大、有较大振动、 高温车间、密封性要求高、要求能活动 或经常装拆的结构。直观的说：大厦、 体育馆、歌剧院、大桥、电视塔、仓棚、 工厂、住宅和临时建筑等。这是和钢结 构自身的特点相一致的。
世界贸易中心边长=63.5米 世界贸易中心每层的建筑面积 =63.5×63.5≈4032平方米
如果除开间隔墙体所占面积，还有一般占摩天大 厦建筑面积达1/5～1/4的电梯井的面积，也就是说， 在3000平方米不到的面积里，浇灌了45～30吨的 高燃值的油料在燃烧（南塔有一部分溢出）。
我们可以估量，以液态燃油的漫溢性质，这数十吨 燃油所产生的热量，或可足以把受撞击层变成熔炉， 兼有楼体里面许多例如纸张、塑料制品、各类管线 气体等易燃易爆物品，特别是外幕墙玻璃被击破和 电梯井被穿透后，电梯井便变作拔气管，成了助燃 工具。所以被撞击后的世界贸易中心，远远看去， 就像两根硕大的烟囱。同时，高达1000℃的温度， 钢结构都易产生变形，更因上有重压，所以最终招 致崩落现象。而且，高温之下，燃油有气化的现象， 急速膨胀的气体，燃烧中必然夹杂着爆炸，这更是 致命的。

钢结构的特点、应用和发展

钢结构的特点、应用和发展
同一把尺;4.上岗培训、操作考核、技术交底 • 二、钢结构加工制作的工艺程序 • 1、放样 • 放样是钢结构制作工艺中的第一道工序，其工作的准
确与否将直接影响到整个产品的质量，至关重要。 • 放样工作包括如下内容：核对图纸的安装尺寸和孔距；
以1:1的大样放出节点；核对各部分的尺寸；制作样 板和样杆作为下料、弯制、铣、刨、制孔等加工的依 据

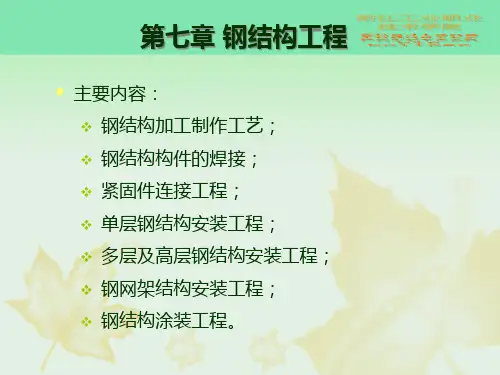

第七章 钢结构工程
7.1 钢结构加工制作工艺
钢结构的缺点有： （1）耐热但不耐火
150摄氏度时强度无变化，600摄氏度时强度约为0。 （2）钢材耐腐蚀性能差，维护费用高。
第七章 钢结构工程
7.1 钢结构加工制作工艺
• 一、钢结构的加工制作 • （一）加工制作前的准备工作 • 1.加工制作图;2.加工制作前的施工条件分析;3.钢卷尺：
第七章 钢结构工程
7.3紧固件连接工程
• c．电动扳手 钢结构用高强度大六角头螺栓紧固时用的电动扳
手有：NR-9000A，NR-12和双重绝缘定扭矩、定转 角电动扳手等，是拆卸和安装六角高强度螺栓机械化 工具，可以自动控制扭矩和转角，适用于钢结构桥梁、 厂房建设、化工、发电设备安装大六角头高强度螺栓 施工的初拧、终拧和扭剪型高强度螺栓的初拧，以及 对螺栓紧固件的扭矩或轴力有严格要求的场合。
第七章 钢结构工程
7.3紧固件连接工程
（2）高强度螺栓的施工 a．大六角头高强度螺栓
（a）扭矩法施工 在采用扭矩法终拧前，应首先进行初拧，对螺栓多的
第七章 钢结构工程
▪ 主要内容：
❖ 钢结构加工制作工艺； ❖ 钢结构构件的焊接； ❖ 紧固件连接工程； ❖ 单层钢结构安装工程； ❖ 多层及高层钢结构安装工程； ❖ 钢网架结构安装工程； ❖ 钢结构涂装工程。

钢结构的发展与现状PPT

钢结构的发展与现状PPT
与砖石结构相比，钢结构 具有重量轻、强度高、抗 震性能好等优点，但砖石 结构在耐久性和防火性能 方面表现更好。
04
钢结构的发展趋势与挑战
发展趋势
大跨度、高层化
随着建筑高度的增加和跨度的增 大，钢结构因其轻质高强、施工 速度快等优点，在高层建筑、大 跨度桥梁等领域得到广泛应用。
智能化、数字化
随着信息技术的发展，钢结构设计 、制造和施工逐步实现智能化和数 字化，提高了生产效率和施工质量 。
钢结构的发展与现状
汇报人：文小库
2024-01-19
CONTENTS
• 钢结构概述 • 钢结构的发展现状 • 钢结构的优势与局限性 • 钢结构的发展趋势与挑战 • 钢结构的未来展望 • 结论与建议
01
钢结构概述
定义与特点
定义
钢结构是由钢材通过焊接、铆钉 或螺栓连接等方式构成的建筑结 构。
特点
钢结构具有重量轻、强度高、刚 度好、变形能力强、施工速度快 、节能环保等优点。
钢结构在建筑领域的应用现状
高层建筑
钢结构在高层建筑中的应用日益 增多，其优点在于强度高、自重 轻、施工速度快等。许多摩天大 楼如上海中心大厦、广州塔等均
采用钢结构建造。
工业厂房
钢结构工业厂房具有建设周期短 、投资回报快、节能环保等优点 。在现代工业园区中，钢结构厂
房已成为主流建筑形式。
公共建筑
钢结构在公共建筑如体育场馆、 会展中心等领域也有广泛应用。 这类建筑通常要求大跨度、高空 间利用率，钢结构能够满足这些
不断扩展。Βιβλιοθήκη 02钢结构的发展现状
国内外钢结构发展对比
发达国家
在发达国家，如美国、日本和欧洲国家，钢结构建筑已有较长的发展历史，技 术成熟，应用广泛。这些国家的钢结构设计、制造和施工技术均处于世界领先 地位。

钢结构特点及应用ppt课件

钢结构特点及应用ppt课件

§1-3 钢结构的设计方法
钢结构基本原理及设计
f k S
K
K K K K 1 2 3
f y
公式形为容许应力法表达式，实为半概率半经验的极 限状态设计法。 缺点： 系数大小并不反映可靠度，例如3号钢K=1.41，16Mn 钢K=1.45，并不说明用16Mn的结构比3号钢安全。
一.结构的功能要求
二. 结构在规定的设计使用年限内应满足的功能有：
(1) 正常施工和正常使用时，能承受可能出现各种作用； (2) 正常使用时具有良好的工作性能；
(3) 正常维护下具有足够的耐久性；
(4) 在设计规定的偶然事件（如地震、火灾、爆炸、撞 击等）发生时及发生后，仍能保持必须的整体稳定性。
§1-3 钢结构的设计方法
钢ቤተ መጻሕፍቲ ባይዱ构基本原理及设计
二. 结构的可靠度
结构在规定的时间内，规定的条件下，完成预定 功能的概率。 一般建筑物的设计基准期为50年。
三. 结构的极限状态
§1-2 钢结构特点及应用
钢结构基本原理及设计
7. 容器和管道
§1-2 钢结构特点及应用
钢结构基本原理及设计
各种筒仓
南 京 扬 子 石 化 化 工 厂
§1-2 钢结构特点及应用
钢结构基本原理及设计
8. 轻型钢结构
彩钢板作屋面和墙面 薄壁型钢作檩条和圈梁 H型截面做柱与梁 现场用螺栓或焊接
门式钢架为主要结构的 一种建筑
§1-2 钢结构特点及应用
钢结构基本原理及设计
4.多层与高层结构
香港中银
汇丰银行
深圳地王大厦
§1-2 钢结构特点及应用
钢结构基本原理及设计
上海环球金融中心

(2021精选)钢结构学习课件ppt

(2021精选)钢结构学习课件ppt
3.从接头刚度大的地方向不受约束的自由端进行。
4.从螺栓群中心向四周扩散的方式进行。 初拧扳手应是可以控制扭矩的，初拧完毕的螺栓，应做好标记以供确
认。为防止漏拧，当天安装的高强螺栓，当天应终拧完毕。终拧应采用 专用的电动扳手，如个别作业有困难的地方，也可以采用手动扭矩扳手 进行，终拧扭矩须按设计要求进行。用电动扳手时，螺栓尾部卡头拧断 后即表明终拧完毕，检查外露丝扣不得少于2 扣，断下来的卡头应放进工 具袋内收集在一起，防止从高空坠落造成安全事故。
