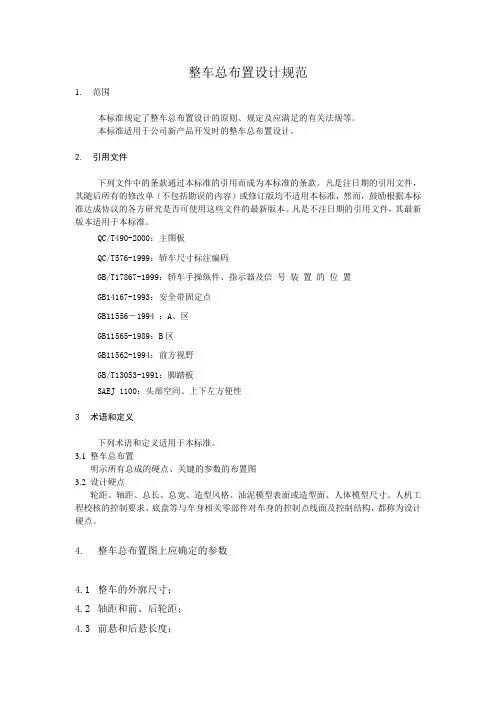

整车总布置设计规范
1. 范围
本标准规定了整车总布置设计的原则、规定及应满足的有关法规等。
本标准适用于公司新产品开发时的整车总布置设计。
2. 引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
QC/T490-2000：主图板
QC/T576-1999：轿车尺寸标注编码
GB/T17867-1999：轿车手操纵件、指示器及信 号 装 置 的 位 置
GB14167-1993：安全带固定点
GB11556－1994 ：A、区
GB11565-1989：B区
GB11562-1994：前方视野
GB/T13053-1991：脚踏板
SAEJ 1100：头部空间、上下左方便性
3 术语和定义
下列术语和定义适用于本标准。
3.1 整车总布置
明示所有总成的硬点、关键的参数的布置图
3.2 设计硬点
轮距、轴距、总长、总宽、造型风格、油泥模型表面或造型面、人体模型尺寸、人机工程校核的控制要求、底盘等与车身相关零部件对车身的控制点线面及控制结构，都称为设计硬点。
4. 整车总布置图上应确定的参数
4.1 整车的外廓尺寸；
4.2 轴距和前、后轮距；
4.3 前悬和后悬长度； 4.4 发动机、前轮的布置关系；
4.5 轮胎型号、静力半径和滚动半径、负载能力；
4.6 车箱内长及外廓尺寸；
4.7 前轮接地点至前簧座的距离；
4.8 前簧中心距；
4.9 后簧中心距；
4.10 车架前部和后部外宽；
4.11 车架纵梁外形尺寸及横梁位置；
4.12 前簧作用长度；
4.13 后簧作用长度；
5. 参数确定原则及设计的一般程序
5.1 参数确定原则
以设计任务书和标杆样车为基准，按设计任务书上规定的或标杆样车上测定的参数进行总布置，如确实不能满足的，需提出经上级领导批准后方能更改。

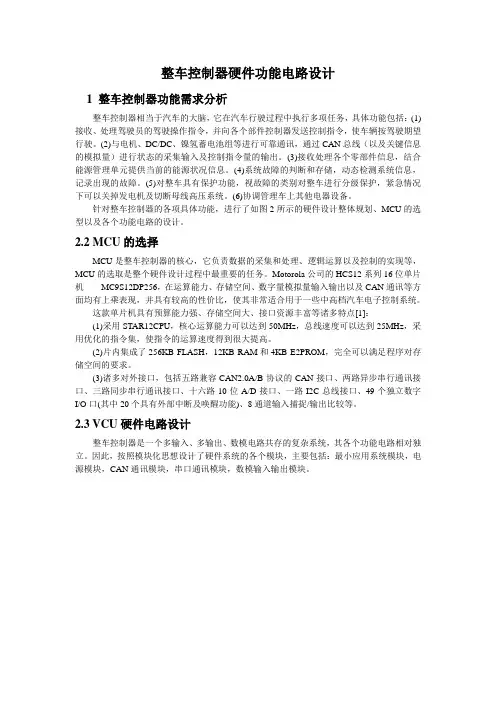

整车控制器硬件功能电路设计
1 整车控制器功能需求分析
整车控制器相当于汽车的大脑，它在汽车行驶过程中执行多项任务，具体功能包括：(1)接收、处理驾驶员的驾驶操作指令，并向各个部件控制器发送控制指令，使车辆按驾驶期望行驶。(2)与电机、DC/DC、镍氢蓄电池组等进行可靠通讯，通过CAN总线（以及关键信息的模拟量）进行状态的采集输入及控制指令量的输出。(3)接收处理各个零部件信息，结合能源管理单元提供当前的能源状况信息。(4)系统故障的判断和存储，动态检测系统信息，记录出现的故障。(5)对整车具有保护功能，视故障的类别对整车进行分级保护，紧急情况下可以关掉发电机及切断母线高压系统。(6)协调管理车上其他电器设备。
针对整车控制器的各项具体功能，进行了如图2所示的硬件设计整体规划、MCU的选型以及各个功能电路的设计。
2.2 MCU的选择
MCU是整车控制器的核心，它负责数据的采集和处理、逻辑运算以及控制的实现等，MCU的选取是整个硬件设计过程中最重要的任务。Motorola公司的HCS12系列16位单片机 MC9S12DP256，在运算能力、存储空间、数字量模拟量输入输出以及CAN通讯等方面均有上乘表现，并具有较高的性价比，使其非常适合用于一些中高档汽车电子控制系统。
这款单片机具有预算能力强、存储空间大、接口资源丰富等诸多特点[1]：
(1)采用STAR12CPU，核心运算能力可以达到50MHz，总线速度可以达到25MHz，采用优化的指令集，使指令的运算速度得到很大提高。
(2)片内集成了256KB FLASH，12KB RAM和4KB E2PROM，完全可以满足程序对存储空间的要求。
(3)诸多对外接口，包括五路兼容CAN2.0A/B协议的CAN接口、两路异步串行通讯接口、三路同步串行通讯接口、十六路10位A/D接口、一路I2C总线接口、49个独立数字I/O口(其中20个具有外部中断及唤醒功能)、8通道输入捕捉/输出比较等。

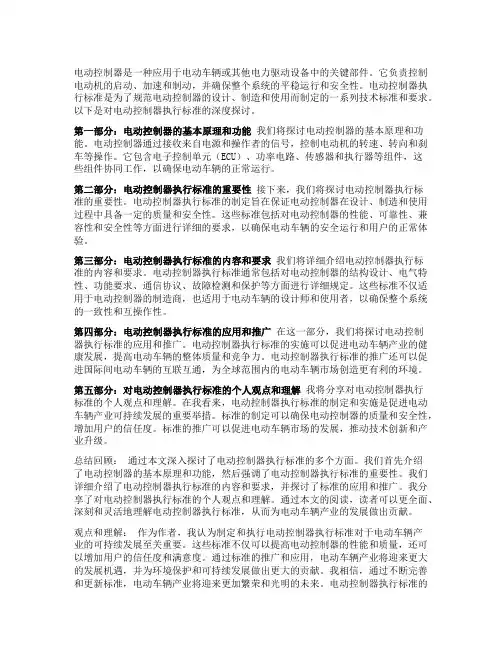

电动控制器是一种应用于电动车辆或其他电力驱动设备中的关键部件。它负责控制电动机的启动、加速和制动，并确保整个系统的平稳运行和安全性。电动控制器执行标准是为了规范电动控制器的设计、制造和使用而制定的一系列技术标准和要求。以下是对电动控制器执行标准的深度探讨。
