石油化工控制室设计规范

1. 引言

石油化工控制室是石油化工生产过程中的核心控制中心，负责监控和控制各个生产单元的运行。为了确保石油化工生产的安全、稳定和高效，控制室的设计必须遵循一定的规范。本文将详细介绍石油化工控制室设计的规范要求，包括布局设计、设备选型、安全要求等。

2. 布局设计

石油化工控制室的布局设计应根据实际情况，合理安排控制台、显示屏、柜架等设备的位置。以下是几个布局设计的要点：

• 控制台的位置应靠近石油化工生产过程的控制区域，方便操作人员监控和控制生产单元。

• 控制台之间应保留足够的间距，以便操作人员之间的协作和交流。

• 显示屏应放置在操作人员容易观察的位置，尽量避免反光和眩光对操作人员的影响。 未知驱动探索，专注成就专业

2

3. 设备选型

石油化工控制室的设备选型应充分考虑其可靠性、稳定性和适用性。以下是几个设备选型的要点：

• 控制台上的控制器和显示器应具有高可靠性和稳定性，能够长时间连续工作而不出现故障。

• 显示屏应具有高分辨率和大屏幕尺寸，方便操作人员观察生产过程中的各种参数和数据。

• 控制室内的环境监测设备应具有高灵敏度和快速响应的能力，能够及时发现并报警异常情况。

4. 安全要求

石油化工控制室的设计必须充分考虑安全要求，保证操作人员和设备的安全。以下是几个安全要求的要点：

• 控制室应具有防火、防爆和防尘的设计措施，以防止火灾、爆炸和粉尘积累引发灾害。

• 控制室的进出口应设置防火门和紧急通道，以确保在紧急情况下人员的迅速撤离。 未知驱动探索，专注成就专业

3

• 控制室内应设置紧急停止按钮和应急灯具，以便在紧急情况下操作人员能够及时停止设备并疏散。

5. 其他要求

除了上述的布局设计、设备选型和安全要求外，石油化工控制室的设计还需要考虑其他一些要求。以下是几个其他要求的要点：

• 控制室应具有良好的隔音效果，以减少生产噪音对操作人员的干扰。

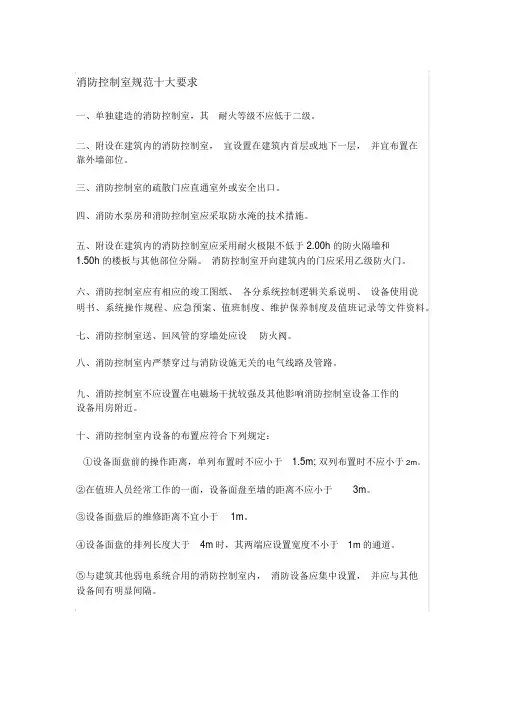

消防控制室规范十大要求

一、单独建造的消防控制室，其 耐火等级不应低于二级。

二、附设在建筑内的消防控制室， 宜设置在建筑内首层或地下一层， 并宜布置在靠外墙部位。

三、消防控制室的疏散门应直通室外或安全出口。

四、消防水泵房和消防控制室应采取防水淹的技术措施。

五、附设在建筑内的消防控制室应采用耐火极限不低于 2.00h 的防火隔墙和

1.50h 的楼板与其他部位分隔。 消防控制室开向建筑内的门应采用乙级防火门。

六、消防控制室应有相应的竣工图纸、 各分系统控制逻辑关系说明、 设备使用说明书、系统操作规程、应急预案、值班制度、维护保养制度及值班记录等文件资料。

七、消防控制室送、回风管的穿墙处应设 防火阀。

八、消防控制室内严禁穿过与消防设施无关的电气线路及管路。

九、消防控制室不应设置在电磁场干扰较强及其他影响消防控制室设备工作的设备用房附近。

十、消防控制室内设备的布置应符合下列规定：

①设备面盘前的操作距离，单列布置时不应小于 1.5m; 双列布置时不应小于 2m。

②在值班人员经常工作的一面，设备面盘至墙的距离不应小于 3m。

③设备面盘后的维修距离不宜小于 1m。

④设备面盘的排列长度大于 4m时，其两端应设置宽度不小于 1m的通道。

⑤与建筑其他弱电系统合用的消防控制室内， 消防设备应集中设置， 并应与其他设备间有明显间隔。

控制室设计规定

控制室设计规定是为了确保控制室的功能和安全性，因此需要按照一定的规定进行设计。下面是一些常见的控制室设计规定：

1.控制室设计应符合国家和行业相关法规和标准，如国家建筑设计规范、建筑结构荷载规范等。

2.控制室的布局应合理，尽量满足操作人员的人性化需求。控制台应安装在靠近采光良好的位置，且工作区域要足够宽敞。

3.控制室内应保证充足的空气流通，以确保操作人员的健康和舒适感。可设置合理的通风设施，如空调、新风系统等。

4.控制室的采光应符合相关规定，以保证操作人员的工作效率和舒适感。可以选用透光性好的材料作为墙体和门窗的材料。

5.控制室的环境噪音应控制在一定的范围内，以保证操作人员的听觉健康。可设置隔音设施，如隔音窗、密封门等。

6.控制室内的电磁辐射应符合相关安全标准，以保证操作人员的身体健康。可使用低辐射设备，设置合理的布线和接地装置。

7.控制室内应设有紧急疏散通道和消防设施，以应对突发事件和火灾。通道宽度应符合国家相关规定，消防设施应完备，如火灾报警器、灭火器等。

8.控制室内应设置合理的照明设施，以保证操作人员的作业安全性。可以使用调光和防眩光设备，调整照明亮度和方向。

9.控制室内的地面、墙面和天花板材料应抗静电、易清洁和防磁。地面可选用防滑、耐磨材料，墙面和天花板可选用易清洁、隔热材料。

10.控制室内设备的安装要符合相关技术规范和生产工艺要求，以确保设备的正常运行和操作人员的安全。

总之，控制室设计规定的目的是为了提高操作人员的工作效率和安全性。通过合理的布局和设施设置，提供良好的工作环境，确保控制室的正常运行和操作人员的人身安全。

控制室设计规范

控制室设计规范

控制室是工业生产和运营过程中的重要环节，其设计合理与否直接关系到生产效率、工作环境和操作者的安全。为了确保控制室的功能和效果，下面给出一些控制室设计的规范要求。

一、控制室布局

1.灵活的布局：控制室布局应根据工艺流程和设备布置确定，能够满足操作者的工作需求。不同的控制室可能需要不同的布局方式，如U形、L形、直线等等。

2.合理的空间划分：控制室应根据不同的工作功能划分为相应的区域，如操作区、监控区、电气区等。同时，需要合理划分通道和走廊，确保人员和设备的通行顺畅。

3.视线良好：控制室应保持操作者对控制室内各个区域和设备的全面视线，避免死角。布局应考虑到合适的高度和角度。

4.工作空间要足够宽敞：控制室操作人员需要频繁进出，因此工作空间应足够宽敞，避免碰撞和拥堵的现象。

二、照明设备

1.合理的照明布局：控制室应充分考虑到各个区域的照明需求，合理布设照明设备。控制室的照明应达到工作任务的要求，避免眩光和阴影的影响。

2.照明亮度要适中：照明亮度要根据工作任务和人员的视觉需求进行调整，既不能过亮导致反射和眩光，也不能过暗影响观察和操作。

3.保证照明稳定性：控制室的照明应采用稳定性好、寿命长的照明设备，避免频繁更换和维修。

三、气候控制

1.合理的通风系统：控制室应有合理的通风系统，以保持良好的空气质量和温度。通风系统应根据控制室内的设备功率和人员数量进行设计，确保空气流通。

2.噪音控制：控制室中的设备可能会产生噪音，应采取隔音措施，减少噪音对操作者的干扰。

四、人机界面

1.合理的操作人员工作站：控制室中的每个操作人员应配备合适的工作站，包括电脑、显示屏、键盘和鼠标等。工作站应符合人体工程学要求，提供舒适的工作环境。

2.显示设备的可视性：控制室的显示设备应设计合理，保证操作者在不同角度和距离下都能清晰地看到屏幕上的信息。

3.人机界面易于操作：控制室中的操作界面应直观、简单，易于操作者掌握和使用。同时，还要考虑到操作者的各种身体条件和能力。
