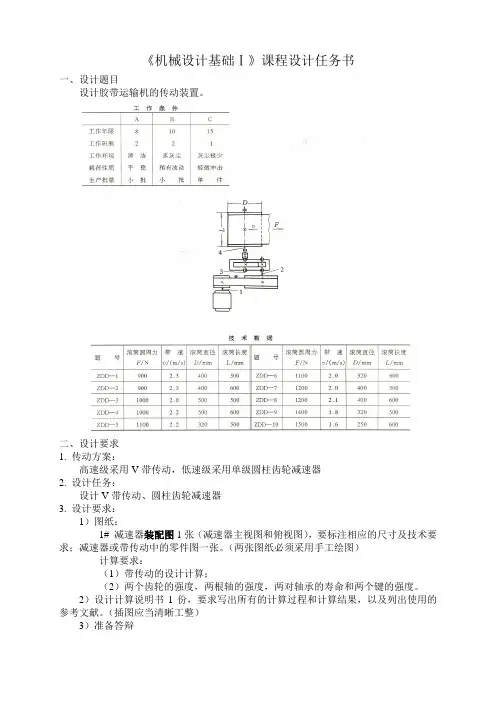

机械设计基础课程设计任务书

《机械设计基础Ⅰ》课程设计任务书

一、设计题目

设计胶带运输机的传动装置。

二、设计要求

1. 传动方案：

高速级采用V带传动，低速级采用单级圆柱齿轮减速器

2. 设计任务：

设计V带传动、圆柱齿轮减速器

3. 设计要求：

1）图纸：

1# 减速器装配图1张（减速器主视图和俯视图），要标注相应的尺寸及技术要求；减速器或带传动中的零件图一张。（两张图纸必须采用手工绘图）

计算要求：

（1）带传动的设计计算；

（2）两个齿轮的强度，两根轴的强度，两对轴承的寿命和两个键的强度。

2）设计计算说明书1份，要求写出所有的计算过程和计算结果，以及列出使用的参考文献。（插图应当清晰工整）

3）准备答辩

机械设计基础课程设计任务书（doc 18页）

目 录

一、任务书 …………………………………………………………… 1

二、小组设计分工具体情况 ………………………………………… 6

三、第一章 总体设计构想…………………………………………… 7

四、第二章 方案设计………………………………………………… 8

五、第三章 设计计算说明 ………………………………………… 10

1、传动装置运动参数的计算 ………………………………… 10

2、轴与轴承部件的设计 ……………………………………… 11

3、零件载荷计算 ……………………………………………… 11

4、机架及附件的设计 ………………………………………… 12

六、第四章 设计结论与探讨 ……………………………………… 13

七、附录……………………………………………………………… 14

八、课程设计成绩评定表…………………………………………… 16

《机械设计基础》课程设计任务书

一、实践的目的和任务

（一）实践目的

1. 《机械设计基础课程设计》是工业设计专业在完成《机械设计基础课程》课堂理论学习后的一项重要的实践性设计环节，要求学生综合运用机械设计基础课程及其它先修课程的理论和生产实际知识进行机械设计训练。通过课程设计实践环节，使学生树立正确的设计思想，培养学生综合运用理论与生产实际知识来分

析和解决机械设计问题的能力，巩固和发展所学到的相关知识。

2. 学习和掌握通用机械零件、机械传动装置或简单机械的一般设计方法，培养学生工程设计能力和分析问题、解决问题的能力。

3. 进行机械设计基本技能的训练，如计算、绘图、运用设计资料（包括手册、标准和规范等）以及经验估算、考虑技术决策、机械CAD 技术等机械设计方面的基本技能进行一次训练，以提高这些技能的水平，并为后续专业课程设计和毕业设计奠定基础。

4. 结合工业设计专业特点，将结构设计与造型设计知识相结合，通过实践，使学生了解产品设计的基本原则和方法，创造性地提出解决方案，将学生培养成能够在设计中有工程自觉意识的工业设计师。

《机械设计基础》课程设计任务书

一、课程设计的目的

《机械设计基础》课程设计是机械类专业学生在学完《机械设计基础》课程后进行的一个重要的实践教学环节。其目的在于：

1、 进一步巩固和加深学生所学的理论知识，通过实际设计，使学生初步掌握机械设计的一般方法和步骤，培养学生的工程设计能力和创新思维能力。

2、 培养学生运用所学知识解决实际问题的能力，提高学生的综合分析能力和动手能力。

3、 使学生熟悉和掌握运用有关设计资料（如标准、规范、手册、图册等）进行设计计算和绘图的方法，提高学生的查阅资料和使用工具的能力。

4、 通过课程设计，培养学生严谨的科学态度和认真负责的工作作风。

二、课程设计的任务

设计一个简单的机械传动装置，如带传动、链传动、齿轮传动、蜗杆传动等的组合，或者其他简单的机械结构。具体的设计任务如下：

1、 设计题目 根据给定的设计参数和工作条件，确定传动装置的类型和结构形式，并进行总体方案设计。

2、 设计内容

（1）传动装置的总体设计

根据给定的工作条件和要求，确定传动装置的总体布局，选择合适的传动比，计算各轴的转速、功率和转矩。

（2）传动零件的设计计算

根据总体设计方案，对主要传动零件（如带轮、齿轮、链轮、蜗杆蜗轮等）进行设计计算，确定其主要结构参数和尺寸。

（3）轴的设计计算

根据各轴所传递的转矩和转速，对轴进行结构设计和强度计算，确定轴的直径、长度、键的尺寸等。

（4）轴承的选择和计算

根据轴的受力情况，选择合适的轴承类型和型号，并进行寿命计算。

（5）连接件的选择和计算

选择合适的联轴器、键等连接件，并进行强度计算。

（6）箱体及附件的设计

设计箱体的结构和尺寸，选择合适的润滑和密封方式，确定附件（如观察孔、通气孔、放油孔等）的位置和尺寸。 3、 设计要求

（1）设计计算说明书一份

设计计算说明书应包括设计任务、设计方案的选择和确定、主要零件的设计计算过程、设计结果的分析和讨论等内容。说明书应书写工整、条理清晰、计算准确、图文并茂。

机械设计基础课程设计

计算说明书

1 第一部分 设计任务书

机械设计课程设计任务书

设计题目：输送传动装置的设计

传动简图：

原始数据：

参数 输出轴功率P/kW 输出轴转速n（r/min）

数据 5.5 70

工作条件：轻微振动载荷；单向传动；室内工作。

使用期限：长期使用。 生产批量：成批。

工作机速度（或转速）允许误差：±5%。

设计工作量：1.减速器装配图1张（A0或A1）；

2.零件工作图：低速轴、大齿轮，共2张。

η2=0.98

η3=0.98

η4=0.95

ηv=0.96

ηa=0.849

Pd=6.68kW 2 第二部分 选择电动机

2.1电动机类型的选择

按照工作要求和工况条件，选用三相笼型异步电动机，电压为380V，Y型。

2.2确定传动装置的效率

查表得：

滚动轴承的效率：η2=0.98

闭式圆柱齿轮的效率：η3=0.98

开式圆柱齿轮的效率：η4=0.95

V带的效率：ηv=0.96

总效率ηa=ηv·η23·η3·η4=0.849

2.3选择电动机容量

工作机所需功率为

电动机所需额定功率:

输出轴转速：

查课程设计手册表选取推荐的合理传动比范围，V带传动比范围为：2～4，一级圆柱齿轮传动比范围为：3～6，开式圆柱齿轮传动比范围为：4～6，因此合理的总传动比范围为：24～144。电动机转速的可以选择的范围为nd=ia×nw=(24～144)×70=1680～10080r/min。综 3 合考虑电动机和传动装置的尺寸、价格、重量、和减速器、开式齿轮传动传动比等因素，选定电机型号为：Y132S2-2的三相异步电动机，额定功率Pen=7.5kW，满载转速为nm=2915r/min，同步转速为nt=3000r/min。

方案 电机型号 额定功率(kW) 同步转速(r/min) 满载转速(r/min)

1 YE3-Y160L-8 7.5 750 720

2 Y160M-6 7.5 1000 970
