IEC101规约介绍

IEC101规约主要用于电力系统自动化监控中，实现子站与主站之间的数据交换和通信。子站主要负责采集电网的实时数据和运行状态信息，而主站则负责对子站进行控制和监控。IEC101规约确保了子站和主站之间的稳定和可靠的双向通信。

在直接序列通信中，数据是通过串行通信线路传输的，通信速率通常在300至9600比特/秒之间。直接序列通信主要适用于简单的、点对点的通信情况，通信距离较短。

在IEC 101规约中，数据的传输以信息报元单元（Information

Object Unit，简称IOU）为单位。每个IOU包含一个信息对象组（Information Object Group，简称IOG）或一个信息对象（Information Object，简称IO）。IOG包含一个或多个信息对象，而IO是信息报文的基本单元。

IEC101规约中定义了多种命令和传输服务，用于不同的应用场景。其中，主站可以向子站发送控制命令，如遥控命令、遥调命令等，以实现对电网设备的控制操作。主站还可以向子站发送读命令或写命令，以读取或写入子站的参数和数据。

总之，IEC101规约是一种用于传输电能信息的通信规约，实现了电力系统中子站和主站之间的稳定和可靠的双向通信。它是电力系统自动化监控中使用最广泛的通信规约之一，为电力系统的正常运行和管理提供了可靠的技术支持。

合集下载

IEC101规约介绍

IEC101规约介绍

IEC870-5-101规约介绍

1.概述

本篇介绍主站和RTU之间通讯的IEC870-5-101规约，该规约有两种传输方式：平衡式和非平衡式传输，在点对点和多个点对点的全双工通道结构中采用平衡式传输方式，在其它通道结构中只采用非平衡式传输方式。平衡式传输方式中101规约是一种“问答+循环”式规约，即主站端和子站端都可以作为启动站；而当其用于非平衡式传输方式时101规约是问答式规约，只有主站端可以作为启动站。

2.帧格式简单说明

2.1固定帧长格式

启动字符（10H）

控制域（C）

链路地址域（A）

帧校验和（CS）

结束字符（16H）

2.2可变帧长格式

启动字符（68H）

长度（L）

长度重复（L）

启动字符（68H）

控制域（C）

链路地址域（A）

链路用户数据（可变长度）

帧校验和（CS）

结束字符（16H）

2.3长度L

长度L包括控制域、地址域、用户数据区的字节数，为二进制数。

2.4控制域（C）的定义

RES

D7 PRM

D6 FCB/ACD

D5 FCV/DFC

D4 功能码

D3----D0

RES：备用

PRM：启动报文位 =0：从动站,报文为确认报文或响应报文。

=1：启动站，报文为发送或请求报文。

FCB：帧计数位： 启动站向从动站传输

启动站向从动站传输新一轮的发送/确认、请求/响应服务

时，将前一轮FCB取相反值。

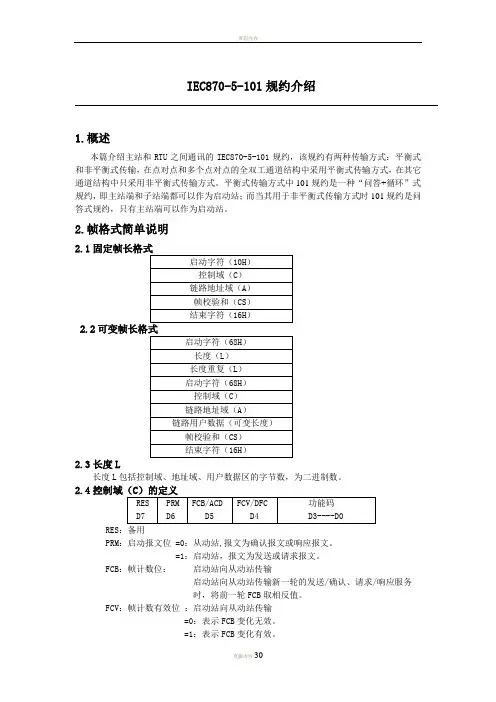

IEC101规约介绍 2

IEC101规约介绍 2

页眉内容

页脚内容30

IEC870-5-101规约介绍

1.概述

本篇介绍主站和RTU之间通讯的IEC870-5-101规约，该规约有两种传输方式：平衡式和非平衡式传输，在点对点和多个点对点的全双工通道结构中采用平衡式传输方式，在其它通道结构中只采用非平衡式传输方式。平衡式传输方式中101规约是一种“问答+循环”式规约，即主站端和子站端都可以作为启动站；而当其用于非平衡式传输方式时101规约是问答式规约，只有主站端可以作为启动站。

2.帧格式简单说明

2.1固定帧长格式

启动字符（10H）

控制域（C）

链路地址域（A）

帧校验和（CS）

结束字符（16H）

2.2可变帧长格式

启动字符（68H）

长度（L）

长度重复（L）

启动字符（68H）

控制域（C）

链路地址域（A）

链路用户数据（可变长度）

帧校验和（CS）

结束字符（16H）

2.3长度L

长度L包括控制域、地址域、用户数据区的字节数，为二进制数。

2.4控制域（C）的定义

RES

D7 PRM

D6 FCB/ACD

D5 FCV/DFC

D4 功能码

D3----D0

RES：备用

PRM：启动报文位 =0：从动站,报文为确认报文或响应报文。

=1：启动站，报文为发送或请求报文。

FCB：帧计数位： 启动站向从动站传输

启动站向从动站传输新一轮的发送/确认、请求/响应服务

时，将前一轮FCB取相反值。

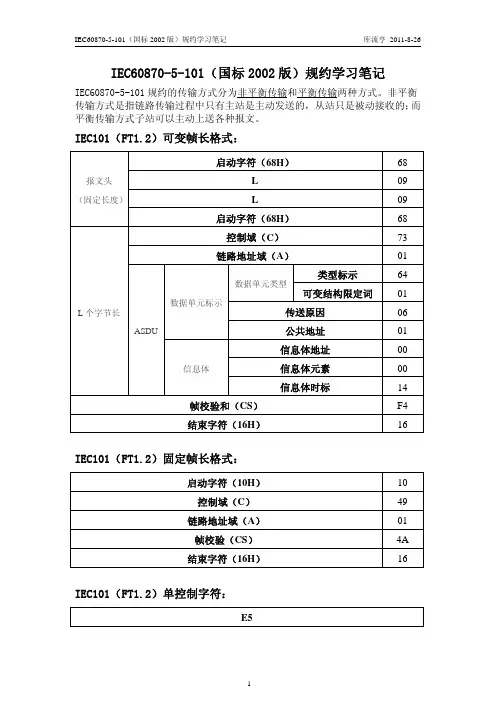

IEC101规约学习笔记

IEC101规约学习笔记

IEC60870-5-101（国标2002版）规约学习笔记库流亨2011-8-26

1IEC60870-5-101（国标2002版）规约学习笔记

IEC60870-5-101规约的传输方式分为非平衡传输和平衡传输两种方式。非平衡传输方式是指链路传输过程中只有主站是主动发送的，从站只是被动接收的；而平衡传输方式子站可以主动上送各种报文。

IEC101（FT1.2）可变帧长格式：

报文头（固定长度）启动字符（68H）68

L09

L09

启动字符（68H）68

L个字节长控制域（C）73

链路地址域（A）01

ASDU数据单元标示数据单元类型类型标示64

可变结构限定词01

传送原因06

公共地址01

信息体信息体地址00

信息体元素00

信息体时标14

帧校验和（CS）F4

结束字符（16H）16

IEC101（FT1.2）固定帧长格式：

启动字符（10H）10

控制域（C）49

链路地址域（A）01

帧校验（CS）4A

结束字符（16H）16

IEC101（FT1.2）单控制字符：

E5IEC60870-5-101（国标2002版）规约学习笔记库流亨2011-8-26

2说明：单控制字符E5用来取代固定帧长的肯定确认帧(从动功能码<0>)或固定

帧长的否定确认帧(从动功能码<9>)。IEC60870-5-101（国标2002版）规约学习笔记库流亨2011-8-26

3控制域（C）说明：主站Æ子站(RES)1(PRM)(FCB)(FCV)功能码（四位）子站Æ主站0(PRM)(ACD)(DFC)数据位8（27）4（26）2（25）1（24）23222120

RES：备用PRM：启动报文位=1：表示主站向子站传输报文；=0：表示子站向主站传输报文（响应报文）。FCB：帧计数位帧计数位用来消除信息传输的丢失和重复。主站向同一个子站传输新一轮的发送/确认(SEND/CONFIRM)或请求/响应(REQUEST/REPOND)传输服务时，将帧计数位（FCB）取相反值，主站为每一个子站保留一个帧计数位（FCB）的拷贝，若主站超时未收到子站回复的报文，或接收出现差错，则主站不改变帧计数位（FCB）的状态，重复原来的发送/确认或者请求/响应报文。在复位命令的情况下，帧计数位（FCB）清零，子站接收到复位命令将帧计数位重置为零，并期望下一次主站下发的报文中，帧计数位（FCB）以及帧计数有效位（FCV）都为1。FCV：帧计数位=1：表示帧计数位FCB的变化有效；=0：表示帧计数位FCB的变化无效。ACD：要求访问位=1：子站要求传送1级数据；=0：子站无1级数据要求传输。DFC：数据流控制位=0：表示子站可以接收后续报文；=1：表示子站不能再继续接收后续报文，将会导致数据缓冲区溢出。IEC60870-5-101（国标2002版）规约学习笔记库流亨2011-8-26

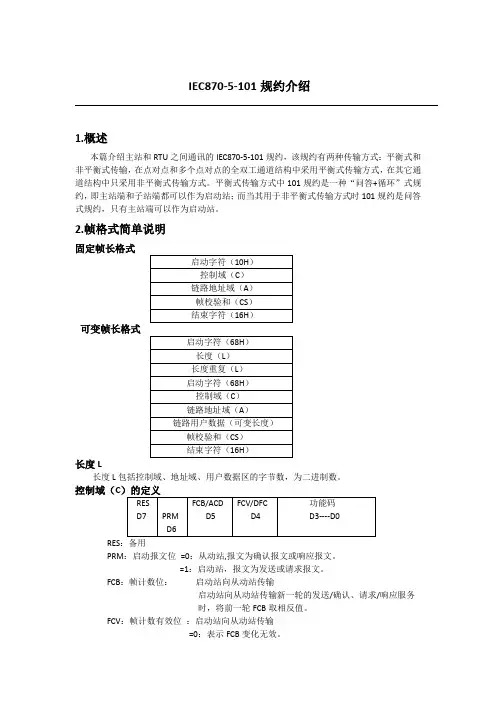

IEC101规约介绍 3

IEC101规约介绍 3

IEC870-5-101规约介绍

1.概述

本篇介绍主站和RTU之间通讯的IEC870-5-101规约，该规约有两种传输方式：平衡式和非平衡式传输，在点对点和多个点对点的全双工通道结构中采用平衡式传输方式，在其它通道结构中只采用非平衡式传输方式。平衡式传输方式中101规约是一种“问答+循环”式规约，即主站端和子站端都可以作为启动站；而当其用于非平衡式传输方式时101规约是问答式规约，只有主站端可以作为启动站。

2.帧格式简单说明

固定帧长格式

启动字符（10H）

控制域（C）

链路地址域（A）

帧校验和（CS）

结束字符（16H）

可变帧长格式

启动字符（68H）

长度（L）

长度重复（L）

启动字符（68H）

控制域（C）

链路地址域（A）

链路用户数据（可变长度）

帧校验和（CS）

结束字符（16H）

长度L

长度L包括控制域、地址域、用户数据区的字节数，为二进制数。

控制域（C）的定义

RES

D7

PRM

D6 FCB/ACD

D5 FCV/DFC

D4 功能码

D3----D0

RES：备用

PRM：启动报文位 =0：从动站,报文为确认报文或响应报文。

=1：启动站，报文为发送或请求报文。

FCB：帧计数位： 启动站向从动站传输

启动站向从动站传输新一轮的发送/确认、请求/响应服务

时，将前一轮FCB取相反值。

FCV：帧计数有效位 ：启动站向从动站传输
