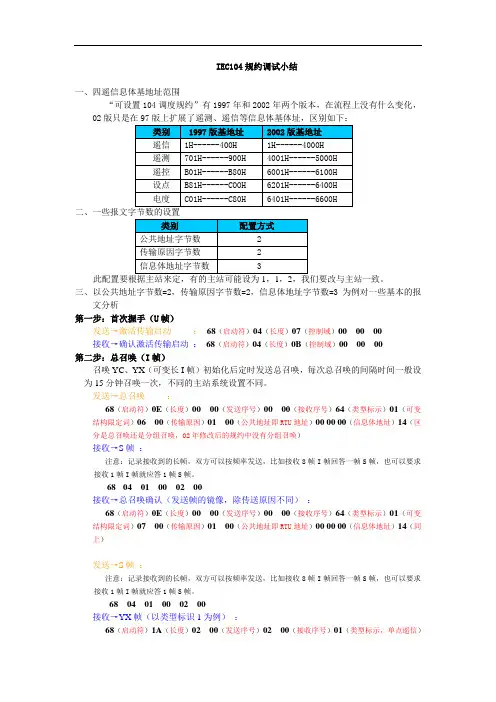

IEC104规约调试小结
一、四遥信息体基地址范围
“可设置104调度规约”有1997年和2002年两个版本，在流程上没有什么变化，02版只是在97版上扩展了遥测、遥信等信息体基体址，区别如下：
类别 1997版基地址 2002版基地址
遥信 1H------400H 1H------4000H
遥测 701H------900H
4001H------5000H
遥控 B01H------B80H 6001H------6100H
设点 B81H------COOH 6201H------6400H
电度 C01H------C80H 6401H------6600H
二、一些报文字节数的设置
类别 配置方式
公共地址字节数 2
传输原因字节数 2
信息体地址字节数 3
此配置要根据主站来定，有的主站可能设为1，1，2，我们要改与主站一致。
三、以公共地址字节数=2，传输原因字节数=2，信息体地址字节数=3为例对一些基本的报文分析
第一步：首次握手（U帧）
发送→激活传输启动 ： 68（启动符）04（长度）07（控制域）00 00 00
接收→确认激活传输启动 ： 68（启动符）04（长度）0B（控制域）00 00 00
第二步：总召唤（I帧）
召唤YC、YX（可变长I帧）初始化后定时发送总召唤，每次总召唤的间隔时间一般设为15分钟召唤一次，不同的主站系统设置不同。
发送→总召唤 ：
68（启动符）0E（长度）00 00（发送序号）00 00（接收序号）64（类型标示）01（可变结构限定词）06 00（传输原因）01 00（公共地址即RTU地址）00 00 00（信息体地址）14（区分是总召唤还是分组召唤，02年修改后的规约中没有分组召唤）
接收→S帧 ：
注意：记录接收到的长帧，双方可以按频率发送，比如接收8帧I帧回答一帧S帧，也可以要求接收1帧I帧就应答1帧S帧。
电力系统通讯管理机给调度上送数据时，主要以IEC104规约为主。但104对大部分人来说还是不容易搞清楚。主要是IEC104里面功能比较全，所以涉及方面太多。本文只在通讯帧格式方面举例说明一下。帮助大家了解IEC104的通讯方式。
IEC104处理遥测一般是整型数据，有的调度要求浮点上送，可以参考文章“浮点型IEEE-754转成整型数据方法”。
一、四遥信息体基地址范围
“可设置104调度规约”有1997年和2002年两个版本，在流程上没有什么变化，02版只是在97版上扩展了遥测、遥信等信息体基体址，区别如下：
类别 1997版基地址 2002版基地址
遥信 1H------400H 1H------4000H
遥测 701H------900H 4001H------5000H
遥控 B01H------B80H 6001H------6100H
设点 B81H------COOH 6201H------6400H
电度 C01H------C80H 6401H------6600H
二、一些报文字节数的设置
类别 配置方式
公共地址字节数 2
传输原因字节数 2
信息体地址字节数 3
此配置要根据主站来定，有的主站可能设为1，1，2，我们要改与主站一致。
三、以公共地址字节数=2，传输原因字节数=2，信息体地址字节数=3为例对一些基本的报文分析
第一步：首次握手（U帧）U格式是用来激活/终止链路
发送→激活传输启动 ： 68（启动符）04（长度）07（控制域）00 00 00
接收→确认激活传输启动： 68（启动符）04（长度）0B（控制域）00 00 00
第二步：总召唤（I帧） I格式是用来控制站与被控站的信息传输的。
召唤YC、YX（可变长I帧）初始化后定时发送总召唤，每次总召唤的间隔时间一般设为15分钟召唤一次，不同的主站系统设置不同。
发送→总召唤 ：
68（启动符）0E（长度）00 00（发送序号）00 00（接收序号）64（类型标示）01（可变结构限定词）06 00（传输原因）01 00（公共地址即RTU地址）00 00 00（信息体地址）14（区分是总召唤还是分组召唤，02年修改后的规约中没有分组召唤）
第 1 页 共 2 页 iec104规约中单点和双点遥控的区别
（原创版）
目录
1.IEC101 和 IEC104 规约的简介
2.单点和双点遥控的定义
3.单点和双点遥控在 IEC101 和 IEC104 规约中的应用
4.单点和双点遥控的区别
5.结论
正文
IEC101 和 IEC104 是两个用于电力系统自动化和远程控制的国际标准。IEC101 规约主要用于电力系统的遥信和遥测，而 IEC104 规约则用于电力系统的遥控。在这两个规约中，单点和双点遥控是两种常见的遥控方式。
单点遥控和双点遥控的定义如下：
单点遥控：在电力系统中，通过一个遥控点对一个被控设备进行控制。例如，通过一个遥控点控制一个开关的合闸或分闸。
双点遥控：在电力系统中，通过两个遥控点对一个被控设备进行控制。例如，通过一个遥控点控制一个开关的合闸，通过另一个遥控点控制该开关的分闸。
在 IEC101 和 IEC104 规约中，单点和双点遥控都被广泛应用。然而，这两种遥控方式有一些区别：
1.控制方式不同：单点遥控只涉及一个遥控点和一个被控点，而双点遥控涉及两个遥控点和一个被控点。因此，双点遥控的控制方式更为复杂。
2.应用场景不同：单点遥控通常用于对电力系统中的单个设备进行控 第 2 页 共 2 页 制，例如开关、断路器等。双点遥控则用于对电力系统中的多个设备进行协同控制，例如并联或串联控制。
3.通信方式不同：单点遥控只涉及一条通信链路，而双点遥控涉及两条通信链路。因此，双点遥控的通信方式更为复杂。
总的来说，单点和双点遥控在 IEC101 和 IEC104 规约中都有重要的应用，但它们有一些本质的区别。单点遥控适用于对单个设备进行控制，而双点遥控适用于对多个设备进行协同控制。
104规约简要说明
IEC-104规约简要说明
一、结构字节定义
链路地址和公共地址：2字节
传送原因：2字节
信息体地址：2字节
其它：1字节
信息体起始地址：
遥信：0x0001
遥测：0x4001
遥控：0x6001
服务器的端口号：2404
二、初始化过程
主站发：
1、请求链路状态(功能码=9)
10 49 01 00 4A 16
返回：10 8B AL AH CRC 16
2、复位远方链路(功能码=0)
10 40 01 00 41 16
返回：10 80 AL AH CRC 16
FTU收到“请求链路状态”和“复位远方链路”之后，发如下命令：1、复位主站进程(功能码=0)
10 C0 AL AH CRC 16
2、初始化完成报文(类型=70)
68 0c TX_L TX_H RX_L RX_H 46 01 04 00 AL AH 00 00
三、总召命令
总召命令：
68 0d TX_L TX_H RX_L RX_H 64 01 06 00 01 00 00 00 00
总召返回： 1.总召确认
68 0d TX_L TX_H RX_L RX_H 64 01 07 00 AL AH 00 00 14
2.遥信总召
68 LEN TX_L TX_H RX_L RX_H 01 A0 14 00 AL AH 01 00 X1
X2 ..X32
3.遥测总召
68 LEN TX_L TX_H RX_L RX_H 09 85 14 00 AL AH 01 40 AI1_L
AI1_H … AI5_L AI5_H
4.总召结束
68 0d TX_L TX_H RX_L RX_H 64 01 0a 00 AL AH 00 00 14
四、校时命令
68 13 TX_L TX_H RX_L RX_H 67 01 06 00 AL AH 00 00 ms ms
MINUTE HOUR DAY MONTH YEAR
