2019秋八年级物理全册专题四透镜及其成像规律作图习题课件(新版)沪科版

爱心 用心 专心 1 五、《科学探究：凸透镜成像》第1课时 达标练习

1、透镜一般分为两类：中间厚边缘薄的透镜叫 ，它对光线有 作用，所以又叫 。中间薄边缘厚的透镜叫 ，它对光线有 作用。

2、透镜是利用光的 现象制成的。凸透镜对光线有 作用，凹透镜对光线有 作用。

3、利用凸透镜使小灯泡发出的光线变成平行光，应该把小灯泡放在凸透镜的 上。

4、在各图的方框内填上适当的光学元件

5、画出经凸透镜折射后的两条光线。

6、烛焰通过凸透镜恰好在光屏上得到一个倒立放大的像，若保持凸透镜位置不变，把烛焰和光屏的位置对调一下，则：（ ）

A．光屏上仍能得到一个倒立放大的像 B．光屏上得到一个倒立缩小的像

C．透过透镜可观察到一个正立放大的像 D．光屏上没有像，需调节光屏位置才能成像

7、把凸透镜正对太阳光，可在距凸透镜10 cm处得到一个最小最亮的光斑．若用此透镜来观察邮票上较小的图案，则邮票到透镜的距离应( )

A．大于10 cm B．小于10cm

C．大于20cm D．在10cm和20cm之间

8、小宇在做“探究凸透镜成像规律”实验，其实验装置的示意图如图15所示。a、b、c、d、e是主光轴上的五个点，F点和2F点分别是凸透镜的焦点和二倍焦距点。

（l）“研究凸透镜成像规律”实验装置图，放好仪器，点燃蜡烛，调整 _______和______的高度，使它们的中心跟烛焰的中心大致在同一高度，这样做的目的是____________。

（2）在a、b、c、d、e这五个点中：

①把烛焰放在________点上，可以成正立、放大的虚像。

1 第四章 神奇的透镜

满分100分 时间60分

一、单项选择题 （每小题3分，共12×3=36分）

1．在“生活中的光学仪器”跨学科实践活动收集资料中，有张照片展示了文物展中用到的光学元件，通过元件会看到正立、放大的文物，该光学元件是（ ）

A．凹透镜 B．凸透镜 C．平面镜 D．凸面镜

2. 图所示的各图中，正确的是（ ）

A B C D

3. 利用一片远视眼镜的镜片作成像实验，不能得到（ ）

A．放大的实像 B．放大的虚像 C．倒立的实像 D．倒立的虚像

4．如图所示，甲是正常眼睛对光的作用情况，则乙（ ）

A．是近视眼，应配戴凸透镜制成的眼镜

B．是近视眼，应配戴凹透镜制成的眼镜

C．是远视眼，应配戴凹透镜制成的眼镜

D．是远视眼，应配戴凸透镜制成的眼镜

5．将一物体放在凸透镜前30cm处，在屏上成一倒立、缩小的实像，则凸透镜的焦距范围是（ ）

A．f<15cm B．f>15cm C．f>30cm D．15cm

6．如图所示，小明妈妈用手机拍视频，下列关于手机镜头成像的说法不正确的是（ ）

A．妈妈通过手机镜头成正立的虚像

B．手机摄像镜头与远视眼镜的镜片是同一类透镜

C．要拍面部特写，可以把手机靠近面部一些 2 D．手机镜头的成像规律与眼睛的成像规律相同

7．如图是一张初三毕业创意照片。摄影师利用视觉错位技术拍摄而成，仿佛一只大手向上拉着一群同学。在拍摄过程中，下列说法正确的是（ ）

A．照相机的镜头相当于凸透镜，可以矫正近视眼

B．照片中的手看起来比较模糊是因为手在底片上成虚像

C．照片中人的影子比较长，是因为光的折射造成的

D．拍照时同学到镜头和大手到镜头的距离是不一样的

8．许多博物馆会在较为精巧的文物前放置凸透镜，如图所示。通过凸透镜看到的像是（ ）

第 1 页 共 11 页 沪科版八年级物理全一册《第四章神奇的透镜》单元测试卷带答案

学校:___________班级：___________姓名：___________考号：___________

一、单选题

1．凸透镜的焦距是10cm，将物体放在主轴上距透镜中心22cm处，物体所成的像是（ ）

A．正立等大的实像 B．倒立等大的虚像

C．倒立缩小的实像 D．倒立缩小的虚像

2．“影”是我们生活中常见的光现象，以下“影”与物理知识对应关系不正确的是（ ）

A．做光学游戏形成的手影——光的直线传播；

B．湖岸景色在水中形成的倒影——平面镜成像；

C．电影院放映的电影——凸透镜成像；

D．立竿见影——光的反射

3．将蜡烛、凸透镜、光屏放置于光具座上，光屏上呈现一个清晰的像，如图所示。改变蜡烛的位置，移动光屏，直到光屏上再次呈现清晰的像，此时的物距u、像距v可能是（ ）

A．16u厘米 32v厘米 B．14u厘米 28v厘米

C．32u厘米 16v厘米 D．13u厘米 43v厘米

4．对学习过的知识进行归纳总结，从而加深对知识的理解，是一种重要的学习方法．以下是小洋学习了关于“平面镜成像”和“凸透镜成像”的知识后，总结出关于实像和虚像的一些特点，其中错误的是

A．虚像不可以用光屏承接

B．人眼观察到虚像时，没有光线进入人眼

C．实像能用光屏承接

D．实像可以是放大的，也可以是缩小的

5．从贴近书上文字逐渐远离的凸透镜中不能看到的“文字”是（ ）

A．正立放大 B．正立缩小 C．倒立放大 D．倒立缩小 第 2 页 共 11 页 6．放映幻灯片时，银幕上得到的画面相对于幻灯片而言是（ ）

A．倒立、放大的实像 B．正立、缩小的实像

C．倒立、缩小的虚像 D．正立、放大的虚像

7．如图所示的水晶球是小明暑假研学过程中获得的奖品，妈妈提醒小明不要把它们放在向阳的窗台上，因为水晶球相当于（ ）

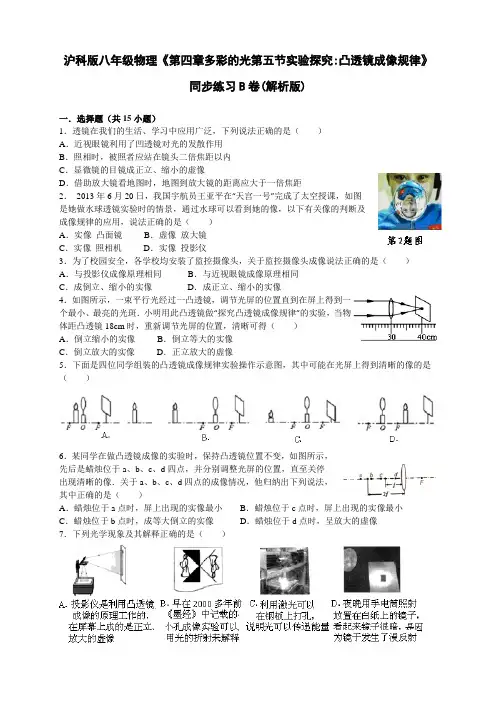

沪科版八年级物理《第四章多彩的光第五节实验探究:凸透镜成像规律》

同步练习B卷(解析版)

一．选择题（共15小题）

1．透镜在我们的生活、学习中应用广泛，下列说法正确的是（ ）

A．近视眼镜利用了凹透镜对光的发散作用

B．照相时，被照者应站在镜头二倍焦距以内

C．显微镜的目镜成正立、缩小的虚像

D．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距

2． 2013年6月20日，我国宇航员王亚平在“天宫一号”完成了太空授课，如图是她做水球透镜实验时的情景，通过水球可以看到她的像，以下有关像的判断及成像规律的应用，说法正确的是（ ）

A．实像 凸面镜 B．虚像 放大镜

C．实像 照相机 D．实像 投影仪

3．为了校园安全，各学校均安装了监控摄像头，关于监控摄像头成像说法正确的是（ ）

A．与投影仪成像原理相同 B．与近视眼镜成像原理相同

C．成倒立、缩小的实像 D．成正立、缩小的实像

4．如图所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑．小明用此凸透镜做“探究凸透镜成像规律”的实验，当物体距凸透镜18cm时，重新调节光屏的位置，清晰可得（ ）

A．倒立缩小的实像 B．倒立等大的实像

C．倒立放大的实像 D．正立放大的虚像

5．下面是四位同学组装的凸透镜成像规律实验操作示意图，其中可能在光屏上得到清晰的像的是（ ）

6．某同学在做凸透镜成像的实验时，保持凸透镜位置不变，如图所示，先后是蜡烛位于a、b、c、d四点，并分别调整光屏的位置，直至关停出现清晰的像．关于a、b、c、d四点的成像情况，他归纳出下列说法，其中正确的是（ ）

A．蜡烛位于a点时，屏上出现的实像最小 B．蜡烛位于c点时，屏上出现的实像最小

C．蜡烛位于b点时，成等大倒立的实像 D．蜡烛位于d点时，呈放大的虚像
