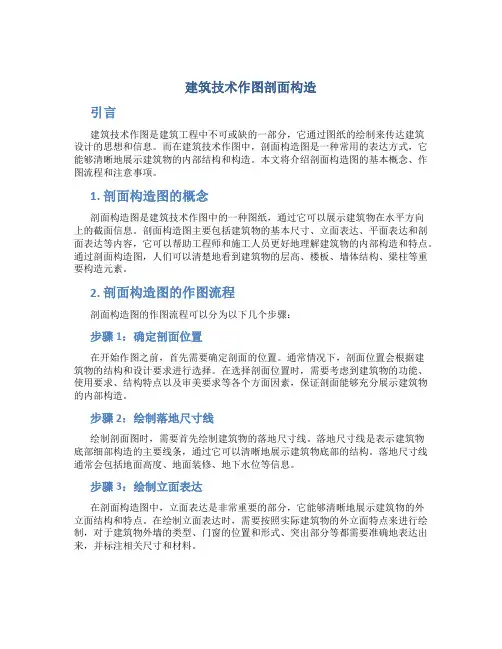

建筑技术作图剖面构造引言建筑技术作图是建筑工程中不可或缺的一部分，它通过图纸的绘制来传达建筑设计的思想和信息。
而在建筑技术作图中，剖面构造图是一种常用的表达方式，它能够清晰地展示建筑物的内部结构和构造。
本文将介绍剖面构造图的基本概念、作图流程和注意事项。

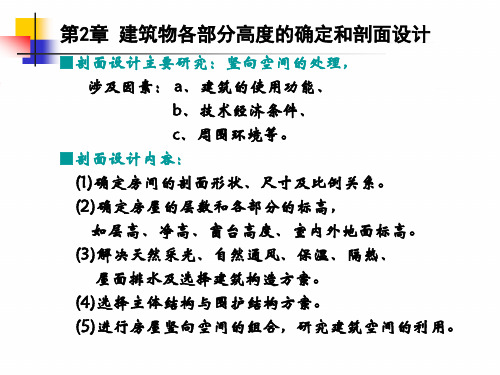

1. 剖面构造图的概念剖面构造图是建筑技术作图中的一种图纸，通过它可以展示建筑物在水平方向上的截面信息。
剖面构造图主要包括建筑物的基本尺寸、立面表达、平面表达和剖面表达等内容，它可以帮助工程师和施工人员更好地理解建筑物的内部构造和特点。
通过剖面构造图，人们可以清楚地看到建筑物的层高、楼板、墙体结构、梁柱等重要构造元素。
2. 剖面构造图的作图流程剖面构造图的作图流程可以分为以下几个步骤：步骤1：确定剖面位置在开始作图之前，首先需要确定剖面的位置。
通常情况下，剖面位置会根据建筑物的结构和设计要求进行选择。
在选择剖面位置时，需要考虑到建筑物的功能、使用要求、结构特点以及审美要求等各个方面因素，保证剖面能够充分展示建筑物的内部构造。
步骤2：绘制落地尺寸线绘制剖面图时，需要首先绘制建筑物的落地尺寸线。
落地尺寸线是表示建筑物底部细部构造的主要线条，通过它可以清晰地展示建筑物底部的结构。
落地尺寸线通常会包括地面高度、地面装修、地下水位等信息。
步骤3：绘制立面表达在剖面构造图中，立面表达是非常重要的部分，它能够清晰地展示建筑物的外立面结构和特点。
在绘制立面表达时，需要按照实际建筑物的外立面特点来进行绘制，对于建筑物外墙的类型、门窗的位置和形式、突出部分等都需要准确地表达出来，并标注相关尺寸和材料。
步骤4：绘制平面表达平面表达是剖面构造图的另一个重要组成部分，它能够展示建筑物在平面上的布局和结构。
在绘制平面表达时，需要按照实际建筑物的布局和设计要求来进行绘制，包括房间的位置、功能分区、门窗位置、楼梯位置等。
同时，在平面表达中也可以标注一些重要的尺寸和定位参数，以便施工人员进行参考和操作。
建筑各部分的剖面构造门：门洞口为2100高，除阳台门直接顶在圈梁上见图，其它门均在过梁下见图。
窗：(某窗部位剖面图)(某飘窗剖面图)外窗顶在圈梁下，一般窗高1500cm。
现在又出现了飘窗及凸窗两种形式，剖面见图。
阳台：(南阳台剖面图) (南面落地飘窗剖面图) 住宅剖面 (阳台剖面尺寸图)阳台主要有生活阳台—南阳台及服务阳台—北阳台。
南阳台为加大采光面积，多降低高度，可做到600—800cm。
北阳台栏板1100cm。
由于南北方的差异，北方阳台目前多做保温，保温又分内保温与外保温两种形式。
楼梯：(楼梯间剖面图)楼梯剖面主要注意三点：一是入口高度。
一层的两跑梯段做成不等跑，一跑踢蹬多形成了入口高度，二是单元门口上过梁高度不能影响开门的高度；三是楼梯间的开窗位置要考虑建筑每层圈梁的关系。
（2）．多样空间形态目前有以下几种形式的住宅设计创造了有趣的多变的空间形态（一个套形平面内的空间变化）。
半跃式住宅：通过升起几级台阶将起居室、餐厅空间与卧室空间分离，做到了垂直方向上的动静分区以及家庭内部的公共活动空间与私密空间的分离。
从结构角度上看升起的高度一般不超过900cm，普遍多采用600cm 高。
全跃式住宅：在全跃住宅中将不同功能房间布置在不同的层高上，一般底层布置起居室、餐厅、客房等公共空间，楼上布置卧室、书房等私密空间。
全跃住宅由于有两层层高，起居室的空间一般有两种形式的设计：一种保持正常一层的高度；另一种是作出两层通高的效果，上下层空间互相渗透、互相联系，空间变化丰富。
顶层及阁楼设计：顶层空间的变化大多通过采用坡屋顶的屋面形式来获得。
由于坡顶起坡自然形成了可利用的斜坡空间，在设计中有结合起居室创造开敞、明亮的大空间的；也有直接利用坡下的三角形空间形成阁楼空间的。
按规范要求坡顶垂直方向上低于1.2米空间不能作为使用空间，在设计中坡顶的坡度同时还要考虑排雨、雪合适的坡角以及山墙立面坡面的比例关系。
合理确定脊线的位置以及屋面坡度是顶层及阁楼设计的要点。
建筑各部分的剖面构造
门：
门洞口为2100高，除阳台门直接顶在圈梁上见图，其它门均在过梁下见图。
窗：

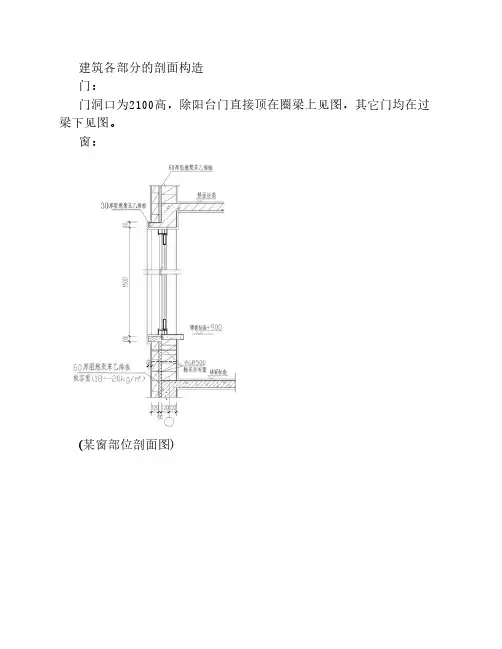

(某窗部位剖面图)
(某飘窗剖面图)
外窗顶在圈梁下，一般窗高1500cm。
现在又出现了飘窗及凸窗两种形式，剖面见图。
阳台：
(南阳台剖面图)
(南面落地飘窗剖面图)住宅剖面
(阳台剖面尺寸图)
阳台主要有生活阳台—南阳台及服务阳台—北阳台。
南阳台为加大采光面积，多降低高度，可做到600—800cm。
北阳台栏板1100cm。
由于南北方的差异，北方阳台目前多做保温，保温又分内保温与外保温两种形式。
楼梯：
(楼梯间剖面图)
楼梯剖面主要注意三点：一是入口高度。
一层的两跑梯段做成不等跑，一跑踢蹬多形成了入口高度，二是单元门口上过梁高度不能影响开门的高度；三是楼梯间的开窗位置要考虑建筑每层圈梁的关系。
（2）．多样空间形态
目前有以下几种形式的住宅设计创造了有趣的多变的空间形态（一个套形平面内的空间变化）。
半跃式住宅：
通过升起几级台阶将起居室、餐厅空间与卧室空间分离，做到了垂直方向上的动静分区以及家庭内部的公共活动空间与私密空间的分离。
从结构角度上看升起的高度一般不超过900cm，普遍多采用600cm高。
全跃式住宅：
在全跃住宅中将不同功能房间布置在不同的层高上，一般底层布置起居室、餐厅、客房等公共空间，楼上布置卧室、书房等私密空间。
全跃住宅由于有两层层高，起居室的空间一般有两种形式的设计：一种保持正常一层的高度；另一种是作出两层通高的效果，上下层空间互相渗透、互相联系，空间变化丰富。
顶层及阁楼设计：
顶层空间的变化大多通过采用坡屋顶的屋面形式来获得。
由于坡顶起坡自然形成了可利用的斜坡空间，在设计中有结合起居室创造开敞、明亮的大空间的；也有直接利用坡下的三角形空间形成阁楼空间的。
按规范要求坡顶垂直方向上低于1.2米空间不能作为使用空间，在设计中坡顶的坡度同时还要考虑排雨、雪合适的坡角以及山墙立面坡面的比例关系。
合理确定脊线的位置以及屋面坡度是顶层及阁楼设计的要点。
复式空间：
每套或每户层高4.8左右，留出固定厨卫的位置，其他部分可以由住户自行考虑。
基于层高的优势可进行两层分隔。
