《建筑剖面图实例》PPT课件

  • 格式：ppt
  • 大小：1.06 MB
  • 文档页数：13

下载文档原格式

  / 13

合集下载

建筑剖面图 建筑详图PPT课件

建筑剖面图 建筑详图PPT课件

1.4倍的特粗实线——室内外地坪线
3、画法规定（如门窗应按标准规定的图例画出 ）
10
4.6.2 建筑剖面图的图示内容 可编辑
4、立面图中的尺寸标注
建筑剖面图中，必须标注垂直尺 寸和标高。
外墙的高度尺寸一般也注三道：
① 最外侧一道为室外地面以上 的总高尺寸；
②中间一道为层高尺寸，即底 层地面到二层楼面、各层楼面到 上一层楼面、顶层楼面到檐口处 的屋面等，同时还注明室内外地 面的高差尺寸；
可编辑
1．结合底层平面图阅读， 对应剖面图与平面图的相互 关系，建立起建筑内部的空 间概念。
2．结合建筑设计说明或材 料做法表，查阅地面、墙面、 楼面、顶棚等的装修做法。
3．根据剖面图尺寸及标高， 了解建筑层高、总高、层数 及房屋室内外地面高差。如 图所示，本建筑层高3m，总 高14 m，4层，房屋室内外 地面高差0.3m。
③里面一道为门、窗洞及洞间
墙的高度尺寸。
11
4.6.2 建筑剖面图的图示内容
可编辑
4、立面图中的尺寸标注
注意：①还应标注某些 尺寸，如室内门窗洞、窗 台的高度及有些不另画详 图的构配件尺寸等。
②剖面图上两轴线间 的尺寸也必须注出。
③在建筑剖面图上， 室内外地面、楼面、楼梯 平台面、屋顶檐口顶面都 应注明建筑标高。
4、了解剖面图上 的尺寸标注
18
4.6.4 建筑剖面图的绘制方法和步骤 可编辑 19
4.6.4 建筑剖面图的绘制方法和步骤 可编辑
建筑剖面图的绘制方法和步骤如下： 1．画地坪线、定位轴线、各层的楼面线、楼面。如图（a）。 2．画剖面图门窗洞口位置、楼梯平台、女儿墙、檐口及其他可
见轮廓线。如图（b）。

建筑装饰识图剖面图断面图PPT课件

建筑装饰识图剖面图断面图PPT课件

错误
正确
①分界线用波浪线表示；
②波浪线不要与图形中其他图线重合，也不要画在其他图线的延长线上；
③波浪线应看成是断裂面的真实投影。
第15页/共37页
16
对建筑物结构层的多层构造可用一组平行的剖切面按构造 层次逐层局部剖开。这种方法常用来表达房屋的地面、墙 面、屋面等处的构造。
分层局部剖面图应按层次以波浪线将各层隔开，波浪线不 应与任何图线重合。
断面图与剖面图一样，也是用来表达形体的内部结构形状， 两者的区别在于: 1、剖面图是形体剖切之后剩下部分的投影（体的投影）；而 断面图是形体剖切之后断面的投影（面的投影）。因此说，剖 面图中包含了断面图。 2、剖切符号的标注不同。剖面图用剖切位置线、投射方向线 和编号来表示；断面图则只画剖切位置线与编号，用编号的注 写位置来代表投射方向，即编号注写在剖切位置线的哪一侧， 就表示向那一侧投射。 3、剖面图可用两个或两个以上的剖切平面进行剖切，断面图 的剖切平面通常只能是单一的。
半剖面图
第10页/共37页
11
第11页/共37页
12
第12页/共37页
13
3、 局部剖面图
将形体局部地剖开后投影所得的图形称为局部剖面图。显 然，局部剖面图适用于内外结构都需要表达，且又不具备对 称条件或仅局部需要剖切的形体。
局部剖面图
第13页/共37页
14
第14页/共37页
15
局部剖面图分界线的画法规则
如相同构造要素少于中心线交点，则其余部分应在相同构造 要素位置的中心线交点处用小圆点表示。
第34页/共37页
35
3、折断画法
较长的构件，如沿长度方向的形状相同或按一定规律变化， 可断开省略绘制，断开处应以折断线表示。

第10章建筑剖面图实例

第10章建筑剖面图实例

状态。
2．利用【图层】工具栏中的图层列表框将
“辅助线”层设置为当前层。
3．单击【绘图】工具栏中的直线命令按钮 ，
执行直线命令，在图幅内适当的位置绘制水平基
准线和竖直基准线。
4．按照图10-3所示的尺寸，利用偏移命令将
水平基准线及偏移后的水平辅助线按由下至上的
顺序进行偏移，得到水平的辅助线。完成后如图
7．单击【标准】工具栏中的保存命令按钮 保存文件。
上一页
返回主页
10.3绘制墙体、楼板、阁楼剖面、楼梯休息平台和地坪线
打开上节中已存盘的“住宅剖面图.dwg”文件，进入AutoCAD 2019的绘图界面。进行绘制墙体、楼板、阁楼剖面和地坪线的绘图工作。
10.3.1 建立多线样式
墙体、楼板、楼梯休息平台和屋面一般用多线命令绘制，本章的剖 面图中，涉及到两种墙体，楼梯间和外墙均为370墙，内墙均为240墙， 楼板、楼梯休息平台和屋面厚度统一为120。绘制前应首先设置多线样 式，建立240墙和370墙及LB（楼板）三种多线样式。这部分工作也可 以在绘图环境中进行设置。
10.1 设置绘图环境
下一页
图10-1 建筑剖面图
制图 过为 程例本 及，章 方详将 法细以 。讲图
述 10 建 筑1 剖所 面示 图的 的剖 绘面
返回主页
-
10.1 设置绘图环境
1．使用样板创建新图形文件
单击【标准】工具栏中的新建命令按钮 ，弹出【创建新图 形】对话框。单击使用样板命令按钮 ，从【选择对象】列表框 中选择第七章建立的样板文件“A3建筑图模板.dwt”，单击【确定】 按钮，进入AutoCAD 2019绘图界面。
3）其他选项 均为默认值。
设置完的 【新建多线样式】 对话框如图10-10 所示。

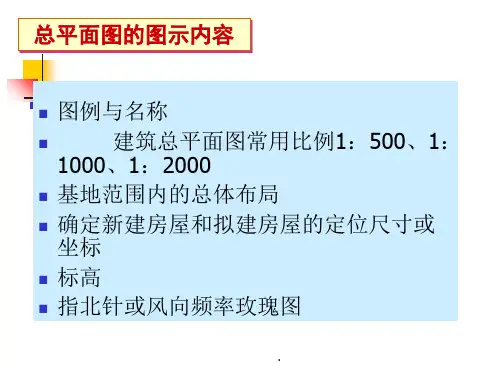

建筑平立剖面图ppt课件

建筑平立剖面图ppt课件
4、未剖切到的可见部分，如可见的楼梯梯段、栏杆扶手、 走廊端头的窗；可见的梁、柱，可见的水斗和雨水管，可见 的踢脚和室内的各种装饰等；
5、垂直方向的尺寸及标高；
6、详图索引符号； 7、施工说明等。
.
补充：
在剖面图中一般不画材料图例符号，被剖切平面剖 切到的墙、梁、板等轮廓线用粗实线表示，没有被剖 切到但可见的部分用细实线表示，被剖切断的钢筋混 凝土梁、板涂黑。但宜画出楼地面、屋面的面层线。
2、屋顶平面图 屋面排水情况.如排水分区，天沟，屋面坡度雨水口的位置等. 突出屋面的物体，如电梯机房，楼梯间，水箱，天窗，烟囱，检查孔，屋 面变形缝等的位置. 细部做法：包括高出层墙体的注水，天沟，变形缝，雨水口等.
.
绘制平面图的方法和步骤
第一步：确定绘制建筑平面图的比例和图幅。 首先根据建筑的长度、宽度和复杂程度以及尺寸标注所占用的位置和必要的 文字说明的位置确定图纸的布置图基本相同，仅不局部
不同时，则这些不同部分可用局部平面图表示。当 某些局部布置由于比例较小而固定设备较多或者内 部组合比较复杂时，也可另画较大比例的局部平面 图。局部平面图的图示方法与底层平面图相同。为 了清楚表明局部平面图所处的位置，必须标注与平 面图一致的轴线及其编号。常见的局部平面图有厕 所间、盥洗室、楼梯间等。
拉深是利用拉深模具将冲裁好的平板毛坯压制成各种开口的空心件或将已制成的开口空心件加工成其他形状空心件的一种冲压加工方法先了解剖面图的剖切位置与编号了解可见的部分建筑剖面图的识读建筑剖面图的识读了解被剖切到的墙体楼板和屋了解剖面图上的尺寸标注拉深是利用拉深模具将冲裁好的平板毛坯压制成各种开口的空心件或将已制成的开口空心件加工成其他形状空心件的一种冲压加工方法拉深是利用拉深模具将冲裁好的平板毛坯压制成各种开口的空心件或将已制成的开口空心件加工成其他形状空心件的一种冲压加工方法拉深是利用拉深模具将冲裁好的平板毛坯压制成各种开口的空心件或将已制成的开口空心件加工成其他形状空心件的一种冲压加工方法拉深是利用拉深模具将冲裁好的平板毛坯压制成各种开口的空心件或将已制成的开口空心件加工成其他形状空心件的一种冲压加工方法结合底层平面图阅读对应平面图和剖面图的相互关系建立起房屋内部的空间概念

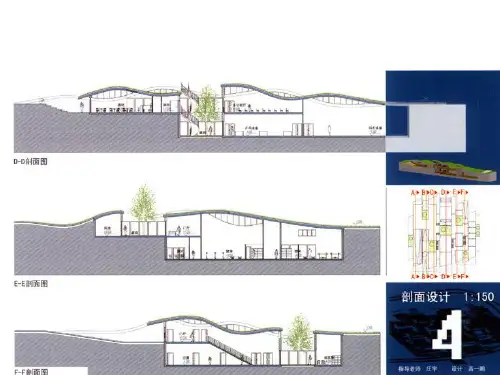

房屋建筑学建筑剖面设计ppt课件

房屋建筑学建筑剖面设计ppt课件
1、内外联系方便。Δh≯600mm
2、防水、防潮要求。Δh>300mm
3、地形及环境条件。
特别是山区，要依山就势，减少土石方工程量。
完整编辑ppt
50
4、建筑物的性格特征。
①一般性建筑（住宅等）Δh不宜过大。
②纪念性建筑增大高差，可增强严肃、 庄重、雄伟的气氛 。
③建筑设计中一般以底层室内地面标高 为±0.000，高出为正，低为负。
27
四、采光和通风：
（一）采光的影响因素：
1、房间的进深
2、开间和净高
3、窗面积大小
4、窗的位置
5、室外建筑物等
完整编辑ppt
28
室内光线的强弱和照度是否均匀，除了和平面窗户的宽度及 位置有关外．还和窗户在剖面中的高低有关。
完整编辑ppt
29
（二）采光的构造要求：
1、进深越大，要求侧窗上沿位置越高，净高 也高一些 。
完整编辑ppt
20
③垂直控制角。 γ（俯角和仰角）γ俯角≯250，γ仰角≯450
完整编辑ppt
21
（九）声学方面：
1、足够的声强和均匀的响度（不产生回声）
2、清晰度
3、丰满度
4、无噪声
5、消除声音缺陷
完整编辑ppt
22
（十）建筑设计应满足声学要求
1、房间体量的控制。体量即体积。 电影院3.5—4.5m3/人，音乐厅6—8m3/人 2、房间形状的选择（声波、反射）
如一、二级民建原则上层数不限，三级民 建1~5层。依据为《建筑设计防火规范》
5、经济条件。
高层建筑费用高。台湾101高层18亿美元
完整编辑ppt
56
二、房屋建筑剖面的组合形式：
1、单层的组合形式。

建筑剖面图的绘制建筑剖面图绘制骤如下PPT课件

建筑剖面图的绘制建筑剖面图绘制骤如下PPT课件

，屋面坡度 。
第23页/共26页
第24页/共26页
课后任务
• 识读仓库及中学实验大楼剖面图 • P104 • 试一试 • 想一想 • 练一练
第25页/共26页
谢谢您的观看！
第26页/共26页
第6页/共26页
常用门图例 单扇门
双扇门
空洞门
单扇门双 面弹簧门
双扇门双 面弹簧门
卷门
第7页/共26页
常用窗图 例
单层外开平开窗
单层外开上悬窗
左右推拉
双层内外开平 开窗；
固定窗
百叶窗
第8页/共26页
单层中悬窗 上推窗
高窗
• （4）尺寸标注：剖面图上应标注垂直尺寸， 一般注写三道： • 最外侧一道应注写室外地面以上的总尺寸； • 中间一道注写层高尺寸； • 里面一道注写门窗洞口及洞口间墙的高度尺寸。 • 另外还应标注某些局部尺寸，如室内门窗洞口、 窗台的高度。 • 剖面图上两轴线之间的尺寸也应该标出。 • （5）楼地面构造 • 剖面图中一般引出线指向所说明的部分，按其
第3页/共26页
• （4）表示各层楼地面、内墙面、屋顶、 顶棚、吊顶、散水、台阶、女儿墙体、压 顶等地构造做法。
• （5）表示屋顶的形式及排水坡度。
• （6）用详图索引符号表明另画详图的部 位、详图编号及所在的位置。
• （7）除了必须画出剖切到的构件外，还 应画出未剖切到的可见部分（门窗、楼梯 段、楼梯扶手等）
第15页/共26页
五、建筑剖面图的绘制
建筑剖面图绘制骤如下： ⑴确定建筑剖面图在图纸上位置，画出室内、
外地坪线，楼面线，屋面线，墙身线以及轮廓线。 ⑵画出门、窗洞位置、高度，楼板、屋面的厚
度及其他细部。 ⑶加深图线或上墨，并标注尺寸、标高和文字

剖面图1课件(共21张PPT)《土木工程制图与识图》

剖面图1课件(共21张PPT)《土木工程制图与识图》
3、在断面区域内画出材料图 例。
4、加粗有关图线。 5、标注剖面图的名称。 6、擦去原有虚线，检查并成图。
剖面图中容易漏线的示例：
未被剖切到但可见的轮廓 线容易漏掉。
正确
错误
例：试作出局部建筑形体的2-2剖面图（雨篷伸出外墙面的宽 度与最上一级台阶相同。
分析： 这是一面外墙，墙上有门和窗。
上方有雨篷，门外有两级台阶， 台阶两边有栏板，窗下有窗台。 门、窗、雨篷、台阶的高度、长 度可在正立面图中量取，宽度可 在平面图中量取。
剖面剖切符号的编号宜采用 阿拉伯数字，从小到大连续编 号，并水平注写在剖视方向线 的端部。
剖面图的名称应用相应的编 号，水平注写在相应剖面图的 下方，并在图名下画一条粗实 线，其长度以图名长度为准。
5.1.2 剖面图的相关规定
1.剖切位置
2.剖面图的标注
3.剖面图的图线及图例
形体被剖切后形成的断面轮 廓的投影，用粗实线绘制；
5.1.2 剖面图的相关规定
1、 剖切位置
2.剖面图的标注
剖面图的剖切符号应由剖切 位置线和剖视方向线组成，均 应以粗实线绘制。
剖切位置线的长度宜为 6mm～10mm；
剖视方向线应垂直于剖切位 置线，长度宜为4mm～6mm。
绘制时剖切符号不应与其他 图线接触。
剖切位置线
5.1.2 剖面图的相关规定
1、 剖切位置
2.剖面图的标注 剖面图的剖切符号应由剖切
位置线和剖视方向线组成，均 应以粗实线绘制。
剖切位置线的长度宜为 6mm～10mm；
剖视方向线应垂直于剖切位 置线，长度宜为4mm～6mm。
绘制时剖切符号不应与其他 图线接触。
Hale Waihona Puke 剖视方向线5.1.2 剖面图的相关规定

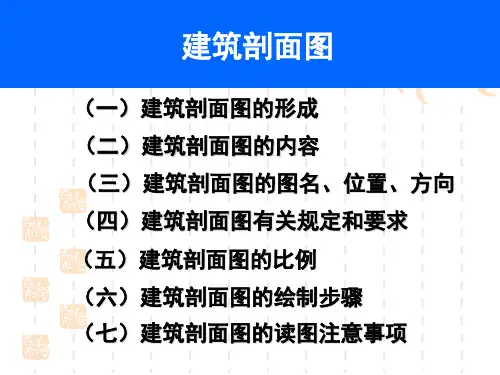

建筑剖面图课件(张)

建筑剖面图课件(张)

1500
2000 540 2100 5100 2100 6000
300
-0.600 185 530 370 1085
6000 6000
◆东
1 2 3 4
5
6
8
9
10
底层平面图
1:100
185
M-2 -0.020
C-4
◆南
北
1
C-5
上
5Байду номын сангаас0 3000
330 1200
休息室
C-5
1
900 2515 185 3600
3、绘制细小建筑构配件，如门、窗图例、楼梯栏杆与 扶手、踢脚板等。
4、标注尺寸、标高、轴线编号、详图索引符号、用料 与做法的文字说明。
建筑剖面图的比例读图注意事项
1、阅读剖面图时，首先弄清该剖视图的剖切位置，然 后逐层分析剖到哪些内容，投影看到哪些内容。
2、剖面图中的尺寸重点表明室内外高度尺寸，应校核 这些细部尺寸是否与平面图、立面图中的尺寸完全一致。 内外装修做法与材料是否也同平面图、立面图一致。
900
900
M-1 M-1
B
A
• 建筑剖面图识图示例(返回底层平面）
14.800 13.600 1200 油毡屋面 1200 240 14.800 13.600
3400
T-1 LJ107 3 600
10.200 8.500 1700
600
水磨石楼面
3400
10.200
3400
15400
9600
9600
尺寸标注
标注三道尺寸：总高尺寸、层高尺寸、门窗洞及洞间墙尺寸。另外， 还应标注某些部位的标高。

建筑剖面图.ppt

建筑剖面图.ppt

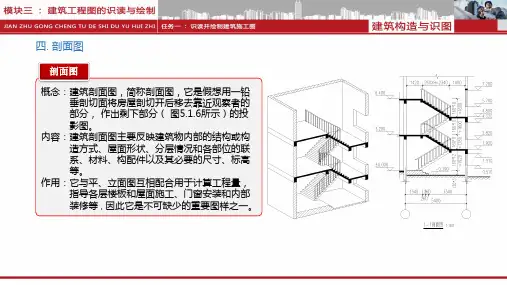

四. 剖面图
剖面图
概念：建筑剖面图，简称剖面图，它是假想用一铅 垂剖切面将房屋剖切开后移去靠近观察者的 部分， 作出剩下部分（ 图5.1.6所示）的投 影图。
内容：建筑剖面图主要反映建筑物内部的结构或构 造方式、屋面形状、分层情况和各部位的联 系、材料、构配件以及其必要的尺寸、标高 等。
作用：它与平、立面图互相配合用于计算工程量， 指导各层楼板和屋面施工、门窗安装和内部 装修等，因此它是不可缺少的重要图样之一。
② 读剖切到的部位和构配件，在剖面图中应画 出房屋室内外地坪以上被剖切到的部位和构 配件的断面轮廓线。
③ 读未剖切到的可见部分。 ④ 读尺寸和标高。
四. 剖面图
建筑剖面图——命名方法
剖面图的图名应与平面图上所标注的剖视的剖切符号的编号 一致，如l-1剖面图、2-2剖面图等。
建筑剖面图——材料表达
①当比例大于1：50时，应画出抹灰层、保温隔热层等与楼 地面、屋面的面层线，并宜画出材料图例；
②当比例等于1：50时，宜画出保温隔热层、楼地面、屋面 的面层线，抹灰层的面层线应根据需要确定；
四. 剖面图
剖切符号
建筑剖面图——常用比例及线型要求
剖面图一般不画基础，图形比例及线型要求同平面图。
建筑剖面图——剖切位置和数量
剖面图的剖切部位和数量应根据房屋的用途或设计深 度，在平面图上选择能反映全貌、构造特征以及有代 表性的部位剖切；剖切面的位置一般为横向或纵向， 应选择在房屋内部构造比较复杂或有代表性的部位， 如门窗洞口和楼梯间等位置，剖视的剖切符号标注在 一层平面图中。
②表 明 建筑物各主要承重 构件间的相 与 关 系，各层梁、板及其与墙、柱的关系，屋 顶结构及天沟构造形式等。
③可表示室内吊 顶，室内 墙面 和地 面的装 修做法、要求、材料等—识读方法（以1-1剖面图为例）
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

样式采用“Simplex.shx”字体，宽度比例设为0.8，用于书写数字及特殊
字符。 下一页
上一页
返回主页
10.1 设置绘图环境
2）单击下拉菜单栏中的【格式】|【标注样式】命令，弹出【标注 样式管理器】对话框，选择“建筑”标注样式，然后单击【修改】命令 按钮，弹出【修改标注样式：建筑】对话框，将【调整】选项卡中【标 注特征比例】中的“使用全局比例”修改为100。然后单击【确定】按 钮，退出【修改标注样式：建筑】对话框，再单击【标注样式管理器】 对话框中的【关闭】按钮，退出【标注样式管理器】对话框，完成标注 样式的设置。
下一页
上一页
返回主页
12
10.2 绘制辅助线
6．为了方便绘图， 还需要将图10-6所示辅 助线中多余的部分修剪 掉，并添加阁楼楼梯底 部的竖直辅助线CD（CD 与最右侧辅助线AB的间 距为1120）。完成后如 图10-7所示。具体方法 如下：
下一页
上一页
图10-7绘制完成的辅助线
返回主页
13
10.2 绘制辅助线
下一页
图10-5 竖直辅助线间距 上一页
Байду номын сангаас返回主页
11
10.2 绘制辅助线
绘制完竖直辅助 线后，效果如图10-6 所示。
注意：竖直辅助
线也可利用已完成的 平面图来绘制。先将 完成的平面图以块的 方式插入到当前的图 形中，然后利用其轴 线和边界线或其他特 征点完成竖直辅助线 的绘制。
图10-6利用直线和偏移命令绘制的辅助线
状态。
2．利用【图层】工具栏中的图层列表框将
“辅助线”层设置为当前层。
3．单击【绘图】工具栏中的直线命令按钮 ，
执行直线命令，在图幅内适当的位置绘制水平基
准线和竖直基准线。
4．按照图10-3所示的尺寸，利用偏移命令将
水平基准线及偏移后的水平辅助线按由下至上的
顺序进行偏移，得到水平的辅助线。完成后如图
2．设置绘图区域
单击下拉菜单栏中的【格式】|【图形界限】命令，设置左下 角坐标为0,0，指定右上角坐标为42000,29700。
3．放大图框线和标题栏
单击【修改】工具栏中的缩放命令按钮 ，选择图框线和标 题栏，指定0,0点为基点，指定比例因子为100。
下一页
上一页
返回主页
3
10.1 设置绘图环境
4．显示全部作图区域

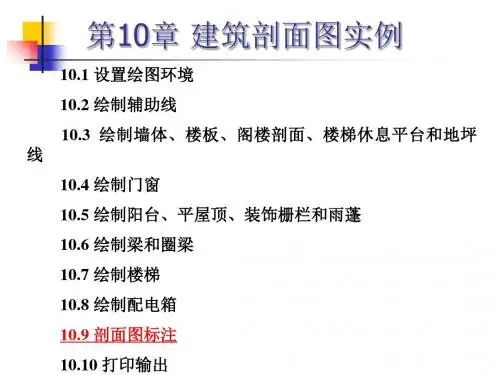

第10章 建筑剖面图实例
10.1 设置绘图环境 10.2 绘制辅助线 10.3 绘制墙体、楼板、阁楼剖面、楼梯休息平台和地坪线 10.4 绘制门窗 10.5 绘制阳台、平屋顶、装饰栅栏和雨蓬 10.6 绘制梁和圈梁 10.7 绘制楼梯 10.8 绘制配电箱 10.9 剖面图标注 10.10 打印输出
1
10.1 设置绘图环境
下一页
图10-1 建筑剖面图
制图 过为 程例本 及，章 方详将 法细以 。讲图
述 10 建 筑1 剖所 面示 图的 的剖 绘面
返回主页
2
-
10.1 设置绘图环境
1．使用样板创建新图形文件
单击【标准】工具栏中的新建命令按钮 ，弹出【创建新图 形】对话框。单击使用样板命令按钮 ，从【选择对象】列表框 中选择第七章建立的样板文件“A3建筑图模板.dwt”，单击【确定】 按钮，进入AutoCAD 2006绘图界面。
1）打开正交 方式，关闭对象捕 捉方式，单击【绘 图】工具栏中的直 线命令按钮 ， 在左上角需修剪的 边界位置画一竖直 的 直 线 EF 。 如 图 10-8所示。
9．完成设置并保存文件
利用【图层】工具栏中的图层列表框
，关闭
“标题栏”层，然后单击【标准】工具栏中的保存命令按钮 ，打开
【图形另存为】对话框。输入文件名称“住宅剖面图”，单击【图形
另存为】对话框中的【保存】命令按钮保存文件。
至此，绘图环境的设置基本完成。
上一页
返回主页
10.2 绘制辅助线
1．单击状态栏中的【正交】按钮，打开正交
10-4所示。
图10-3 水平 辅助线间距
下一页
返回主页
9
10.2 绘制辅助线
图10-4 绘制 完水平辅助 线后的效果
下一页
竖直基准线
上一页
水平基准线
返回主页
10
10.2 绘制辅助线
5．按照图10-5所示的尺寸，利用“偏移”命令将竖直基 准线及偏移后的竖直辅助线按由左至右的顺序进行偏移，得到 竖直的辅助线。方法与绘制水平辅助线相同，不再赘述。
在【标准】工具栏上的窗口缩放按钮 上按住鼠标左 键，单击下拉列表中的全部缩放命令按钮 ，显示全部作 图区域。
5．修改标题栏中的文本 1）在标题栏上双击鼠标左键，弹出【增强属性编辑 器】对话框。 2）在【增强属性编辑器】的【属性】选项卡下的列 表框中顺序单击各属性，在下面的【值】文本框中依次输 入相应的文本。图名文本为“住宅楼剖面图”，图纸编号 为8。其他同图9-2。 3）单击【确定】按钮，完成标题栏文本的编辑。
7．设置线型比例
在命令行输入线型比例命令LTS并回车，将全局比例因子设置为 100。
注意：在扩大了图形界限的情况下，为使点划线能正常显示，须将
全局比例因子按比例放大。
8．设置文字样式和标注样式
1）本例使用“A3建筑图模板.dwt”中的文字样式。“汉字”样式采
用“仿宋_GB2312”字体，宽度比例设为0.8，用于书写汉字；“数字”
下一页
上一页
返回主页
4
10.1 设置绘图环境
6．修改图层
1）单击【图层】工具栏中的图层管理器按钮 ，弹出【图层特性管 理器】对话框，单击新建按钮 ，新建4个图层：楼板、楼梯、阳台、梁。
2）对原图层进行修改，将“轴线”层重命名为“辅助线”。 3）设置颜色。将“门窗”层的默认颜色设置为“0,87,87”，将“尺 寸标注”层的颜色修改为蓝色，将“其他”层的颜色设置为白色。并对4 个新建图层设置颜色。 4）设置线型和线宽。将“墙体”层的线宽设置为“默认”，4个新 建图层的线型保留默认的“Continuous”实线型，其线宽均为“默认”。 设置好的【图层特性管理器】对话框如图10-2所示。
下一页
上一页
返回主页
10.1 设置绘图环境
图10-2 设置好的【图层特性管理器】对话框
下一页
上一页
返回主页
10.1 设置绘图环境
5）单击【确定】按钮，返回到AutoCAD作图界面。
注意：本例在第七章所创建的样板“A3建筑图模板.dwt”的基础上
增加4个图层，在绘图时可根据需要决定图层的数量及相应的颜色与线 型。
