第三章剖面图与断面图基本要求：建立剖面图与断面图的概念，了解剖视的方法及分类和画法；掌握剖面图与断面图的标注与分类；能够区分剖面图与断面图。
主要内容：1、基本概念；2、剖面图；3、断面图；课时安排3.1 基本概念一、内容1、剖视的方法；2、视图的分类与画法；二、要求及重点理解剖面图的形成，了解剖切平面的选择，熟悉剖视图中的线型规定。
掌握剖面图的几种处理方式。
三、教学方式利用模型使学生的头脑中形成印象，做到与实际相结合，使学生掌握剖视图的基本概念握剖视的方法和画法3.1 基本概念一、剖视的方法1 剖视图的概念在画形体投影图时，形体上不可见的轮廓线在投影图上需用虚线画出。
假想地将形体剖开，让它的内部构造显露出来，使形体的不可见部分变为可见部分，从而可用实线表示其形状。
如图3.1所示，双杯基础的三面投影图假想用两个平面P和Q将基础剖开，如图3.11和图3.22所示。
图3.11 图3.1双杯基础的三面投影图图3.12二、剖视图得到分类和画法1、画法确定剖切平面的位置和数量画剖面图时，应选择适当的剖切平面位置，使剖切后画出的图形能确切、全面地反映所要表达部分的真实形状。
选择的剖切平面应平行于投影面，并且通过形体的对称面或孔的轴线。
一个形体，有时需画几个剖面图，但应根据形体的复杂程度而定。
2、断面图与剖面图的区别(1) 断面图只画出物体被剖切后剖切平面与形体接触的那部分，即只画出截断面的图形，而剖面图则画出被剖切后剩余部分的投影，如图3.2所示。
(2) 断面图和剖面图的符号也有不同，断面图的剖切符号只画长度6～10mm的粗实线作为剖切位置线，不画剖视方向线，编号写在投影方向的一侧。
图3.2 剖面图与断面图的区别3 画剖面图应注意的问题由于剖面图的剖切是假想的，所以除剖面图外，其他投影图仍应完整画出。
当剖切平面通过肋、支撑板时，该部分按不剖绘制。
如图3.3所示，正投影图改画剖面图时，肋部按不剖画出。
剖切平面应避免与形体表面重合，不能避免时，重合表面按不剖画出，如图3.4所示。
建筑施⼯图的识读，平⾯图、⽴⾯图、剖⾯图识读要点及注意事项建筑⼯程施⼯图是⽤来指导施⼯的⼀整套图纸，它将拟建房屋的内外形状、⼤⼩以及各部分的构造、结构、装饰、设备等，按照建筑⼯程制图的规定，⽤投影⽅法详细准确的表⽰出来。
建筑⼯程施⼯图按照专业分⼯不同，可分为建筑施⼯图、结构施⼯图、设备施⼯图。
在前期还应提供岩⼟⼯程详细勘察报告。
施⼯图的图⽰⽅法与常⽤符号1）⽐例建筑的形体庞⼤⽽复杂，绘图时需要⽤各种不同的⽐例，对于整座建筑物和建筑局部详图⼀般缩⼩画出。
常⽤⽐例的选⽤见下表：2）定位轴线及编号3）标⾼符号4）索引符号与详图符号5）常⽤建筑材料图例（⼆）、建筑施⼯图建筑施⼯图识读要点1、建筑施⼯图中的图样是依据正投影法原理绘制的。
2、房屋的平、⽴、剖⾯图采⽤⼩⽐例绘制，对⽆法表达清楚的部分，采⽤⼤⽐例绘制的建筑详图来进⾏表达。
3、房屋构、配件以及所使⽤的建筑材料均采⽤国标规定的图例或代号来表⽰。
4、为了使建筑施⼯图中的各图样重点突出、活泼美观，采⽤了多种线型来绘制。
施⼯总说明1）施⼯说明：主要说明⼯程的设计概况，⼯程做法中采⽤的标准图集代号，以及在施⼯图中不易⽤图样⽽必须采⽤⽂字加以表达的内容，如材料的选⽤、饰⾯的颜⾊、环保要求、施⼯注意事项、采⽤新材料、新⼯艺的情况等。
2）⼯程做法表：是对建筑物各部位构造、做法、层次、选材、尺⼨、施⼯要求等的详细说明。
是现场施⼯和备料、施⼯监理、⼯程预决算的重要技术⽂件。
3）门窗表：⼀栋房屋所使⽤的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺⼨规格等相应内容，以备施⼯预算所需。
总平⾯图总平⾯图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。
2. 图例、名称和绘图⽐例。
建筑物、构筑物等均采⽤图例来表⽰,并注明建筑物、构筑物的名称。
建筑总平⾯图的绘制⽐例⼀般采⽤ 1：500、1：1000、1：2000。
3. 表明标⾼。
建筑物⾸层地⾯标⾼、室外地坪标⾼。
建筑平面图、立面图、剖面图介绍01建筑平面图1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。
由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
门的开启线用细实线表示。
3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多。
1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
（一）底层平面图的识读1．了解平面图的图名、比例。
01建筑平面图2、建筑平面图的图线5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
施工图常用符号图例大全请参考↓↓↓很实用的施工图常用符号及图例大全（一）底层平面图的识读1．了解平面图的图名、比例。
2．了解建筑的朝向。
3．了解建筑的平面布置。
4．了解建筑平面图上的尺寸。
建筑平面图上标注的尺寸均为未经装饰的结构表面尺寸。
建筑占地面积为首层外墙外边线所包围的面积。
平面面积利用系数K=使用面积/建筑面积×100%5．了解建筑中各组成部分的标高情况。
尺寸等内容。
建筑立面图一、立面图的形成、用途与命名方式在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图，简称立面图。
立面图主要反映房屋各部位的高度、外貌和装修要求，是建筑外装修的主要依据。
立面图的命名方式有三种：1、用朝向命名：建筑物的某个立面面向那个方向，就称为那个方向的立面图。
2、按外貌特征命名：将建筑物反映主要出入口或比较显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图。
1、基本内容（1）建筑立面图主要表明建筑物外立面的形状；一般只标出图两端的轴线及编号，其编号应与平面图一致。
（2）图线在立面图上，门窗应按标准规定的图例画出。
（4）尺寸注法2．从立面图上了解建筑的高度。
6．建立建筑物的整体形状。
建筑剖面图梁、板涂黑。
但宜画出楼地面、屋面的面层线。
1．先了解剖面图的剖切位置与编号。
平面图、立面图、剖面图全方位看懂图纸01建筑平面图一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。
由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
门的开启线用细实线表示。
3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多。
三、建筑平面图的图示内容1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

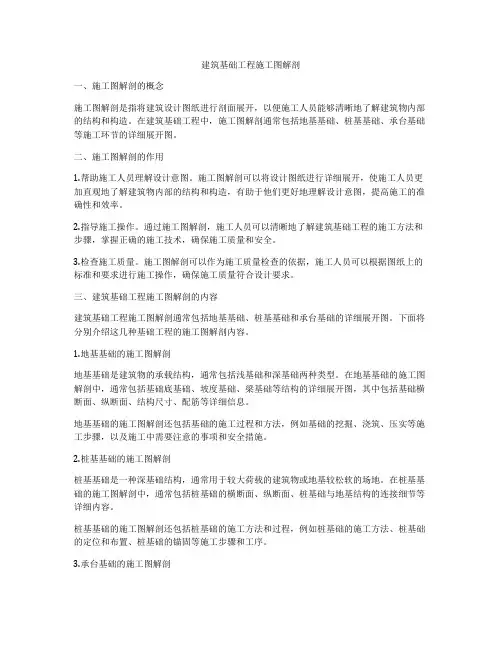

建筑基础工程施工图解剖一、施工图解剖的概念施工图解剖是指将建筑设计图纸进行剖面展开，以便施工人员能够清晰地了解建筑物内部的结构和构造。
在建筑基础工程中，施工图解剖通常包括地基基础、桩基基础、承台基础等施工环节的详细展开图。
二、施工图解剖的作用1.帮助施工人员理解设计意图。
施工图解剖可以将设计图纸进行详细展开，使施工人员更加直观地了解建筑物内部的结构和构造，有助于他们更好地理解设计意图，提高施工的准确性和效率。
2.指导施工操作。
通过施工图解剖，施工人员可以清晰地了解建筑基础工程的施工方法和步骤，掌握正确的施工技术，确保施工质量和安全。
3.检查施工质量。
施工图解剖可以作为施工质量检查的依据，施工人员可以根据图纸上的标准和要求进行施工操作，确保施工质量符合设计要求。
三、建筑基础工程施工图解剖的内容建筑基础工程施工图解剖通常包括地基基础、桩基基础和承台基础的详细展开图。
下面将分别介绍这几种基础工程的施工图解剖内容。
1.地基基础的施工图解剖地基基础是建筑物的承载结构，通常包括浅基础和深基础两种类型。
在地基基础的施工图解剖中，通常包括基础底基础、坡度基础、梁基础等结构的详细展开图，其中包括基础横断面、纵断面、结构尺寸、配筋等详细信息。
地基基础的施工图解剖还包括基础的施工过程和方法，例如基础的挖掘、浇筑、压实等施工步骤，以及施工中需要注意的事项和安全措施。
2.桩基基础的施工图解剖桩基基础是一种深基础结构，通常用于较大荷载的建筑物或地基较松软的场地。
在桩基基础的施工图解剖中，通常包括桩基础的横断面、纵断面、桩基础与地基结构的连接细节等详细内容。
桩基基础的施工图解剖还包括桩基础的施工方法和过程，例如桩基础的施工方法、桩基础的定位和布置、桩基础的锚固等施工步骤和工序。
3.承台基础的施工图解剖承台基础是一种横向承载结构，通常用于大跨度建筑物或外墙面大悬挑的建筑物。
在承台基础的施工图解剖中，通常包括承台基础的横断面、纵断面、承台基础与地基结构的连接细节等详细内容。
建筑剖面图绘制及设计细则一、剖面图概述：（一）剖面图定义：1、剖面图的定义：——建筑剖面图一般是指建筑物的竖向垂直剖视图；应按直接正投影法绘制。
也就是假想用一个竖直平面去剖切房屋，移去靠近观察者视线的部分后的正投影图。
2、剖面图的作用：——建筑剖面图直接表示了建筑物内部垂直方向各种空间的尺度关系（如建筑高度、楼层分层、垂直空间的利用以及简要的结构形式和构造方式等情况）；主要研究竖向空间的处理，同时包含各种专业的空间需求（如结构构件、设备管道、电器照明等）。
剖面图与平、立面图相互配合，是不可缺少的重要图样之一。
3、剖面图反应内容：剖面主要表达以下三项内容：●用粗实线表示所剖切到的建筑实体切面（如：墙体、梁、板、地面、楼梯、屋面层等）；用中实线表示剖切到的建筑物构配件（如：窗、门、雨篷、踢脚线、勒脚线等）●用细实线表示投影方向可见的建筑构造和构配件（如：门、窗、洞口、梁、柱、室外花坛、坡道等）●用细实线表示在投影方向看到的室外局部立面，此局部立面是在其它立面上没表示过的；若其它立面上表示过，可简化或不表示。
注：设粗实线线宽为b，中实线为0.5b，细实线为0.25b。
（二）绘制剖面图的一般比例与图例表示深度：●建筑剖面图常用的制图比例有：1：50 ，1：100 ，1：150 ，1：200 ，1：300。
一般情况下剖面图绘制比例跟随立面图（最常用1：100、1：150）●比例大于1：50的剖面图，应画出楼地面、屋面的面层线与抹灰层，并宜画出材料图例；●比例等于1：50的剖面图，宜画出楼地面、屋面的面层线，抹灰层的面层线应根据需要而定，并宜画出材料图例；●比例小于1：50的剖面图，但宜画出楼地面、屋面的面层线，可不画出抹灰层；●比例为1：100～1：200的剖面图，宜画出楼地面、屋面的面层线；可画简化的材料图例(如钢筋混凝土涂黑等)；（常规作法：面层线一般都不表示，在一些降板处，如卫生间、厨房、屋面、地下室等由于面层很厚就用一条中实线表示）●比例小于1：200的剖面图，可不画材料图例，剖面图的楼地面、屋面的面层线可不画出。
如何看建筑施工图（平面、立面、剖面图、设计说明。
1 建筑施工图的组成部分1。
建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要.大体上建筑施工图包括以下部分:图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图,楼梯大样图（视功能可能有多个楼梯及电梯）。
作为一个结构设计师必须认真严谨的把建筑图理一遍,不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。
2。
图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。
门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
3。
建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据,比如：建筑物所处位置（结构中用以确定设防列度及风载雪载)，黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高,施工中根本无法施工）,墙体做法地面做法楼面做法。
.等等做法（用以确定各部分荷载),总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。
4。
建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时,需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图（人家是老大，没办法的.。
简述立面和剖面的特点和区别立面和剖面是建筑设计中常用的两种表达方式，用于展示建筑物的外观和内部结构。
它们有着不同的特点和区别。
立面是指建筑物外部各个面的图示，可以从不同角度展示建筑物的外观特点和风貌。
立面图常常包括正立面、侧立面和背立面，通过平面图的投影方式，将建筑物的外观展示出来。
立面图主要用于展示建筑物的外观特点，包括建筑物的形状、结构、材料、装饰等方面。
立面图通常从正面、侧面、背面等不同方位展示建筑物的外观，可以清晰地展示建筑物的立体感和空间关系。
立面图的特点是可以直观地展示建筑物的外观特点，能够让人一目了然地了解建筑物的形态和风格。
而剖面是指建筑物沿着某个垂直方向切割而成的图示，可以展示建筑物的内部结构和空间布局。
剖面图可以从不同方位切割建筑物，如从正面、侧面、中央等方位，将建筑物的内部结构展示出来。
剖面图主要用于展示建筑物的内部结构和空间布局，包括各个楼层的布局、房间的分隔、楼梯和电梯的位置等。
剖面图通过垂直方向的切割，可以清晰地展示建筑物的内部结构和空间关系。
剖面图的特点是可以展示建筑物的内部结构和空间布局，能够让人了解建筑物的功能和使用方式。
立面和剖面的区别主要体现在以下几个方面：1.展示内容不同：立面主要展示建筑物的外观特点和风貌，包括形状、结构、材料、装饰等；而剖面主要展示建筑物的内部结构和空间布局，包括各个楼层的布局、房间的分隔、楼梯和电梯的位置等。
2.切割方向不同：立面是从不同方位观察建筑物的外观，如正面、侧面、背面等；而剖面是沿着某个垂直方向切割建筑物，如从正面、侧面、中央等方位。
3.展示方式不同：立面图是通过平面图的投影方式展示建筑物的外观特点，可以直观地展示建筑物的立体感和空间关系；而剖面图是通过垂直方向的切割展示建筑物的内部结构和空间布局，可以清晰地展示建筑物的内部结构和空间关系。
4.应用场景不同：立面图主要用于展示建筑物的外观特点，适用于建筑设计、建筑表现和建筑宣传等方面；而剖面图主要用于展示建筑物的内部结构和空间布局，适用于建筑设计、结构设计和施工图等方面。
建筑施工图组成建筑施工图是建筑工程中至关重要的一环，它是建筑师、结构工程师、土木工程师等专业技术人员通过绘制的图纸，以展示建筑设计的构造和细节。
建筑施工图是进行建筑施工前的必要准备工作，它包含了丰富的信息和细节，可以提供给施工人员、相关承包商和监理人员参考和遵守。
那么，建筑施工图由哪些组成呢？第一部分：平面图平面图是建筑施工图的基础，它将建筑设计以平面的形式展示出来。
平面图具体包括建筑的外部轮廓，内部各房间及功能区域的分布，门窗的位置和尺寸等。
平面图不仅提供了建筑的整体布局，还包括了一些关键尺寸和坐标，以便后续的施工过程中能够准确地定位和安装。
第二部分：立面图立面图是建筑施工图的重要组成部分之一，它是建筑物的外墙立面的正面视图。
立面图展示了建筑的外观特征和立面细节，包括墙面材料、窗户、门、檐口、装饰元素等。
通过立面图，施工人员可以清晰地了解建筑物的外部布局和纵向分布，确保施工过程中的一致性和正确性。
第三部分：剖面图剖面图是建筑施工图的重要组成部分之一，它展示了建筑物的内部结构和细节。
剖面图以垂直切面的形式，从建筑物的一侧绘制，显示出建筑物的分层结构、楼层高度、墙体厚度、天花板和地板的构造等。
通过剖面图，施工人员可以清楚地了解建筑物的内部构造，从而有针对性地进行施工工作。
第四部分：构造图构造图是建筑施工图的核心部分之一，它详细描述了建筑物的结构框架和承重情况。
构造图包括建筑物的基础结构、梁柱体系、楼板、钢结构等的设计和安装。
通过构造图，建筑师和结构工程师可以确保建筑物的结构稳固和符合设计要求。
第五部分：细部图细部图是建筑施工图的重要补充，它展示了建筑细节的构造和连接方式。
细部图包括墙体连接、门窗安装、屋面排水系统、外墙装饰等细节的构造，为施工过程中的细节处理提供了指导。
通过细部图，施工人员可以理解并准确地将各个部件和材料连接起来，确保建筑的质量和耐久性。
最后，建筑施工图还包括材料清单、工程量计算和技术规范等内容，这些信息和细节对于施工的顺利进行至关重要。
建筑剖面图主要表示建筑各部分的高度、层数、建筑空间的组合利用，以及建筑剖面中的结构关系、层次、做法等.剖面图的剖视位置应选在层高不同、层数不同、内外部空间比较复杂、最有代表性的部分。
主要包括以下内容：
1）表示墙柱及其定位轴线；
2）表示室内地面、地坑，各层楼面、顶棚、屋顶、门窗、楼梯、阳台、雨篷、墙裙、踢脚板、防潮层、室外地面、散水、排水沟及其剖切到的可见内容；3）各层面完成面标高和竖向尺寸。
4）表示楼地面的构造做法，一般用引出线说明。
或在剖面图上引出索引符号，另画详图加注说明。
