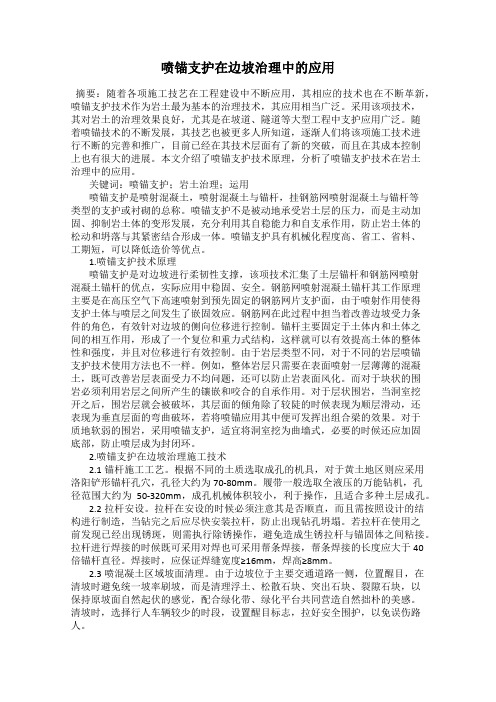

喷锚支护在边坡治理中的应用摘要：随着各项施工技艺在工程建设中不断应用，其相应的技术也在不断革新，喷锚支护技术作为岩土最为基本的治理技术，其应用相当广泛。
采用该项技术，其对岩土的治理效果良好，尤其是在坡道、隧道等大型工程中支护应用广泛。
随着喷锚技术的不断发展，其技艺也被更多人所知道，逐渐人们将该项施工技术进行不断的完善和推广，目前已经在其技术层面有了新的突破，而且在其成本控制上也有很大的进展。
本文介绍了喷锚支护技术原理，分析了喷锚支护技术在岩土治理中的应用。
关键词：喷锚支护；岩土治理；运用喷锚支护是喷射混凝土，喷射混凝土与锚杆，挂钢筋网喷射混凝土与锚杆等类型的支护或衬砌的总称。
喷锚支护不是被动地承受岩土层的压力，而是主动加固、抑制岩土体的变形发展，充分利用其自稳能力和自支承作用，防止岩土体的松动和坍落与其紧密结合形成一体。
喷锚支护具有机械化程度高、省工、省料、工期短，可以降低造价等优点。
1.喷锚支护技术原理喷锚支护是对边坡进行柔韧性支撑，该项技术汇集了土层锚杆和钢筋网喷射混凝土锚杆的优点，实际应用中稳固、安全。
钢筋网喷射混凝土锚杆其工作原理主要是在高压空气下高速喷射到预先固定的钢筋网片支护面，由于喷射作用使得支护土体与喷层之间发生了嵌固效应。
钢筋网在此过程中担当着改善边坡受力条件的角色，有效针对边坡的侧向位移进行控制。
锚杆主要固定于土体内和土体之间的相互作用，形成了一个复位和重力式结构，这样就可以有效提高土体的整体性和强度，并且对位移进行有效控制。
由于岩层类型不同，对于不同的岩层喷锚支护技术使用方法也不一样。
例如，整体岩层只需要在表面喷射一层薄薄的混凝土，既可改善岩层表面受力不均问题，还可以防止岩表面风化。
而对于块状的围岩必须利用岩层之间所产生的镶嵌和咬合的自承作用。
对于层状围岩，当洞室挖开之后，围岩层就会被破坏，其层面的倾角除了较陡的时候表现为顺层滑动，还表现为垂直层面的弯曲破坏，若将喷锚应用其中便可发挥出组合梁的效果。
喷锚支护在边坡治理中的应用解析摘要：对于锚喷边坡治理来说，施工步骤较多，施工过程复杂。
本文主要从锚喷支护在边坡治理应用方面进行介绍和分析，旨在提升工程的施工效率和质量。
相关的施工操作人员可以依据本文中所提出的相关观点来优化具体的施工方式。
关键词：喷锚支护；边坡治理；应用；浅析工作人员用锚杆、钢筋网以及喷射枪等操作工具，经过一系列的施工手段，对围岩进行支护，统称为锚喷支护。
根据实际情况，可以单独使用一种手段支护，也可是多种手段同时使用。
当边坡状况较好时，可运用锚杆支护，也可运用喷射枪支护，边坡状况较差时，可运用综合支护技术，可见，这种支护方式相对来说比较灵活。
一、工程概况此工程主要分析了其四周的边坡支护技术的应用情况，主要以其井口附近、煤仓和煤场某侧有关的喷锚设计与挡墙设计为主。
设计人员根据特殊的地理环境，以最初的设计要求为标准，使用年限的设定约为四十年左右，所以边坡治理性质为永久性。
在设计图纸时，坡脚挡墙砌筑墙的宽度、坡率、高度、和基础深埋都经过了精密的设计，同时技术人员也对边坡的最大、最小高度做出了准确的计算。
设计人员通过挖开边坡的表土层、强风化泥岩和细砂岩薄层来对各层颜色的变化进行分析，而判断出边坡的具体的地层情况。
边坡的岩层经过长久的日晒雨淋，大部分地段已经出现二次风化的现象，甚至一部分地段已经有垮塌情况发生。
在此基础上，本工程主要使用锚杆、锚索、挂钢筋网喷射混凝土以及坡脚挡土墙的方法，对边坡进行支护防护。
本工程边坡的安全等级在一级、二级之间；边坡岩体类别为三类，局部是垮落带部分。
二、锚喷支护技术所需构造及要求锚喷支护技术在工程施工中应用的比较广泛，具体来说主要表现在以下几个方面：首先，锚杆。
锚杆主要由杆体、锚具组成。
杆体需由螺纹钢制作，并用水泥浆封闭断面，受力度设计值不能低于540兆帕斯卡；锚具托板采用碳素结构的A3钢，长度约为190毫米，宽度也约为190毫米，厚度为10毫米。
锚杆的长度要按照一定的尺寸制作，一般在10.0米左右，而且要进行定期的保养，其排列、间距以及与坡面的倾角要按照规定摆放，以保证工程的顺利完成。

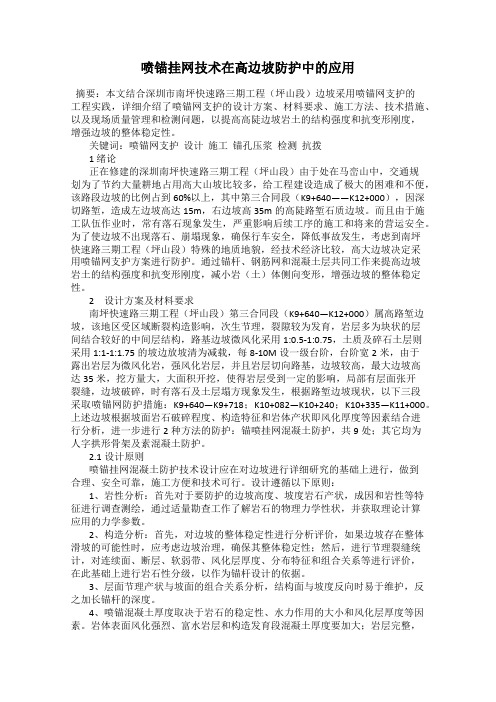

喷锚挂网技术在高边坡防护中的应用摘要：本文结合深圳市南坪快速路三期工程（坪山段）边坡采用喷锚网支护的工程实践，详细介绍了喷锚网支护的设计方案、材料要求、施工方法、技术措施、以及现场质量管理和检测问题，以提高高陡边坡岩土的结构强度和抗变形刚度，增强边坡的整体稳定性。
关键词：喷锚网支护设计施工锚孔压浆检测抗拨1 绪论正在修建的深圳南坪快速路三期工程（坪山段）由于处在马峦山中，交通规划为了节约大量耕地占用高大山坡比较多，给工程建设造成了极大的困难和不便，该路段边坡的比例占到60%以上，其中第三合同段（K9+640——K12+000），因深切路堑，造成左边坡高达15m，右边坡高35m的高陡路堑石质边坡。
而且由于施工队伍作业时，常有落石现象发生，严重影响后续工序的施工和将来的营运安全。
为了使边坡不出现落石、崩塌现象，确保行车安全，降低事故发生，考虑到南坪快速路三期工程（坪山段）特殊的地质地貌，经技术经济比较，高大边坡决定采用喷锚网支护方案进行防护。
通过锚杆、钢筋网和混凝土层共同工作来提高边坡岩土的结构强度和抗变形刚度，减小岩（土）体侧向变形，增强边坡的整体稳定性。
2设计方案及材料要求南坪快速路三期工程（坪山段）第三合同段（K9+640—K12+000）属高路堑边坡，该地区受区域断裂构造影响，次生节理，裂隙较为发育，岩层多为块状的层间结合较好的中间层结构，路基边坡微风化采用1:0.5-1:0.75，土质及碎石土层则采用1:1-1:1.75的坡边放坡清为减载，每8-10M设一级台阶，台阶宽2米，由于露出岩层为微风化岩，强风化岩层，并且岩层切向路基，边坡较高，最大边坡高达35米，挖方量大，大面积开挖，使得岩层受到一定的影响，局部有层面张开裂缝，边坡破碎，时有落石及土层塌方现象发生，根据路堑边坡现状，以下三段采取喷锚网防护措施：K9+640—K9+718；K10+082—K10+240；K10+335—K11+000。
喷锚网技术在高陡边坡防护中的应用根据七一水库灌溉引水隧洞进水塔高边坡应用喷锚网支护的工程实践，介绍了施工方法、技术措施，以及现场质量管理和检测问题。
标签喷锚网支护；施工；检测1 概述喷锚网支护是靠锚杆、钢筋网和混凝土共同工作来提高边坡岩土的结构强度和抗变形刚度，减小岩（土）体侧向变形，增强边坡的整体稳定性。
2 设计防护加固方案七一水库灌溉引水隧洞进水塔边坡采用开挖施工形成的，岩石呈强风化，较破碎，裂隙发育，属III~IV围岩。
局部层面张开裂缝，边坡破碎松散、犬牙交错，时有落石现象发生，存在安全隐患，根据边坡现状对边坡较高、坡面松散破碎严重山脚下破碎岩层较厚的地方采用喷锚网防护。
喷射混土厚度10cm，喷射混凝土标号C20细石混土。
锚杆采用20钢筋，锚标按2.5 m*2.5m布设；锚固深度视边坡岩层的破碎程度及破碎层的厚度而定，一般取1.5～3.0m；定锚标孔的尝试应大于锚固深度20cm，并用M20的水泥砂浆固结；锚杆间距2.0m×2.0m，梅花型布置。
钢筋网的孔眼尺寸采用200mm×200mm的方孔，钢筋网采用6.5钢筋编制而成。
网片交点联接及网与锚杆的固定要求牢固结实.3 施工方法及技术措施施工顺序：搭设施工平台—测量放样—钻造锚筋（杆）孔—锚筋（杆）制作—下锚筋（杆）体—锚杆孔内注浆—喷一道混凝土—铺设钢筋网—安装锚垫板或加强筋与钢筋网连接—喷混凝土—自检、中间交工验收—拆施工平台、清理场地、退场—验收。
具体施工工艺如下：3.1 按规定的技术要求采用双排脚手架，钢管支架立柱置于坚硬稳定的岩石上，不得置于浮渣上；立柱间距1.5m。
架子宽度1.2～1.5m；横杆高度1.8m，以满足施工操作；搭设管扣要牢固稳定。
钢架与壁面之间必须楔紧，相邻钢架之间应连接牢靠平台要求稳固，能承受钻机及附属设备、人员重量和钻机施工冲击力以及有一定的水平抗倾倒力，并要求层与层之间便于钻机移动。
施工平台搭设随高度的增加，应增加斜拉剪刀撑，以增强其整体稳定性。
浅析锚喷支护在道路高边坡支护中的应用摘要：锚喷支护是对道路高边坡进行防护的一项工程。
近几年来，随着道路工程的增多，锚喷支护在道路施工中已广泛得到应用，其技术优势在于能够将结构物的自重减轻，在为工程节省材料的同时还能保证质量的稳定，从而带来巨大的经济效益和社会效益。
笔者根据多年的具体实践经验，就锚喷支护在道路高边坡支护中的应用做出了浅要分析，以供同行一起探讨。
关键词：锚喷支护道路高边坡支护随着我国道路工程规模加大，在带来巨大经济效益的同时也为其施工技术带来了严峻的考验。
在道路高边坡的施工中，如果有物体沿着剪切滑动面前进时，其抗滑力抵抗不了下滑力，则直接会导致沿剪切面的损坏。
因此，为了稳固边坡，采用锚杆支护加强变成了最得力的保障措施。
锚杆技术是指依靠边坡周围的土质的抗剪强度，从而来传递结构物的拉力，或者维持底层开挖面的稳定。
锚杆的主要作用在于，通过对其的使用，可以使锚固底层出现压应力区，甚至还有加筋作用，有效维持边坡的稳定，避免滑坡或位移。
一、施工前的准备阶段在工程动工前，先要对施工现场周围的环境做初步调查，为顺利施工提供可靠、准确的参考材料。
然后深入分析，制定出施工计划，进行人员施工组织工作。
调查包括：检查有关锚固工程制定的计划、图纸以及高边坡上土质的性能等资料是否完整；施工现场的安全状况，对交通的限制；用水、用电是否方便；另外还包括天气、环保等因素。
在调查阶段结束后，要根据获取的资料展开详细分析，然后编制施工组织设计，确定一系列施工程序，包括方法、工序、工艺、设备、进度以及管理等工作。
同时，要编制施工组织设计书，内容包括设计锚杆规格、锚固力要求等内容。
二、施工现场阶段（一）清理边坡在脚手架搭设前要先对边坡进行清理，在光面爆破后，岩石会增多，岩层也越加松动，将存有的危石和松动的地方清理干净。
对某些不稳定的位置要进行修补增强，如果产生的裂缝过大，就要采取勾缝或者灌浆处理手段。
边坡清理干净后，再进行检查，如果确定安全便可搭设脚手架，选取较为坚固的岩石，作为钢管支架立柱，绝对不能搭在松动的土层上面。
喷浆挂网治理实施方案喷浆挂网治理是一种常见的土石坡、岩质边坡和崩塌体的治理方法，是通过在坡体表面喷涂防护层，并在其表面挂设网格材料，形成一个整体的防护结构，以增加坡体的稳定性和抗滑性。
本文将就喷浆挂网治理实施方案进行详细介绍。
一、工程前期准备。
1. 勘察设计，根据实际情况，进行地质勘察和设计方案制定，确定喷浆挂网治理的具体方案和施工工艺。
2. 材料准备，准备喷浆材料、网格材料、喷涂设备等所需材料和设备，确保施工过程中的顺利进行。
二、施工工艺流程。
1. 清理坡体表面，清理坡体表面的杂物和松散物，保持坡体表面干净整洁。
2. 喷涂基层，在坡体表面喷涂一层基层，以增加喷浆与坡体表面的粘接力。
3. 喷涂防护层，将喷浆材料均匀地喷涂在坡体表面，形成一层均匀的防护层。
4. 挂设网格材料，在喷涂的防护层上，挂设网格材料，确保其牢固可靠。
5. 再次喷涂防护层，在挂设网格材料后，再次喷涂一层防护层，以加固网格材料的固定。
三、施工注意事项。
1. 施工环境，施工时应注意天气情况，避免在雨天或温度过高的情况下进行施工。
2. 施工质量，施工过程中要保证喷涂均匀、网格材料牢固，确保施工质量。
3. 安全防护，施工人员要做好安全防护工作，穿戴好安全帽、安全绳等防护装备，确保施工安全。
四、验收和保养。
1. 验收标准，验收时要检查喷浆均匀度、网格材料固定情况等，确保符合设计要求。
2. 保养措施，完成施工后，要做好坡体的保养工作，定期检查坡体情况，及时进行维护和修补。
五、总结。
喷浆挂网治理是一种有效的坡体治理方法，能够提高坡体的稳定性和抗滑性，对于土石坡、岩质边坡和崩塌体的治理具有重要意义。
在实际施工中，要严格按照工艺流程进行施工，并做好验收和保养工作，确保施工质量和效果。
浅谈挂网喷播技术在边坡治理中的应用挂网喷播技术因其优越性在丹凤县桃花谷水保科技生态示范园的边坡治理中得到了泛应用，笔者作为工程建设参与者，从应用角度出发，分析了其推广的可能性。
标签：挂网喷播；技术应用丹凤县桃花谷水土保持科技生态示范园在边坡治理中，大量使用了掛网喷播技术进行治理，这一技术的应用，对实现快速绿化、保持水土、建设宜居环境起到了重要作用，作为园区的建设者，我对挂网喷播技术作以浅谈，希望能起到有益的启示。
一、示范园的基本情况丹凤县桃花谷水土保持科技生态示范园位于丹凤县竹林关镇，距西安189公里，距国家级“AAAA”级景区金丝峡20公里，示范园总面积41.4平方公里，核心区面积3.54平方公里。
在园区内有许多高陡、裸露的岩石边坡和土质边坡，面积共12158平方米。
环境脏乱，水土流失严重。
其中岩石边坡5处，长820米，平均高5.3米，面积4346平方米；土质边坡8处，长1260米，平均高6.2米，面积7812平方米。
如何有效地治理这些边坡，根治水土流失，实现快速绿化，建设宜居环境，成为摆在人们面前的一个重要课题。
二、挂网喷播技术的特点经过探索，在示范园的边坡治理中采取了挂网喷播技术，挂网喷播技术可以有效地解决上述问题。
它有以下特点：一是施工便捷。
在施工便道能到达的边坡均能使用；二是效率高，在坡面清理过程中能使用挖掘机清坡，较高的边坡可以使用长臂挖掘机，坡面喷喷播使用喷播机，大大加快了工程进度；三是可以实现快速绿化覆盖。
采用挂网喷播技术，喷播材料中的草籽、花籽等在浸种、覆盖、保温、养护条件下，3-4天后便可出芽，一个星期坡面便可变绿，半个月后绿化效果显现。
这对改变岩石裸露、土坡凌乱、环境脏、乱、差的现象十分有效。
三、挂网喷播技术要点（1）适用范围便道能到达的坡面：岩石边坡：坡度小于1：0.26；土质边坡：坡度小于1：1的坡面。
（2）工艺流程（3）施工要点1）草籽：纯净度、出芽率达到95%以上。
挂网锚喷护坡技术在破碎岩体高边坡工程中的应用挂网锚喷护坡技术在破碎岩体高边坡工程中的应用1 前言锚喷支护技术是一种有效的岩石边坡坡面工程防护措施，它是依靠锚杆、钢筋网和喷射混凝土共同负荷来提高边坡岩体的结构强度和抗变形刚度，以减少岩体侧向变形，增强边坡的整体稳定性和耐久性，从防护与加固的角度整治高陡岩石边坡坡面易产生的坠石、崩塌、滑落等病害。
它适用于岩性较差、坡面岩石易风化，坡面岩体切割破碎严重的硬岩式岩状结构的不连续地层及坡面岩体与基岩分离、节理发育易受自然营力影响而产生危害的岩石边坡坡面防护。
在分级开挖，用锚杆加固坡体，挂网喷混凝土保护坡面的施工过程中，为了确保工程质量和安全，应实施信息施工法，所谓信息施工法是将信息论应用于岩土工程的设计施工，把岩土工程的信息分为四类即经验信息、观察信息、理论信息和施工信息。
而施工信息是最可靠而且数量最多的信息，因此应重视施工过程，尽量多地从施工中获取信息，用于指导施工，而且在施工中还应重视一些关键施工工艺。
2 概述丹拉国道主干线宣化至老爷庙(冀蒙界)公路E标段(K79+840—K88+937.5)，山岭重丘区，路线所在区段存有的几条小型活动断裂，这些小型活动断裂的发育存在，导致了路线在山区穿越区段岩体节理发育，破碎程度高，尤其在马市口和三道沟附近，为不同方向断层的交汇处，构成了路线工程地质薄弱段。
本标段部分路段为深挖路堑，路基最大挖深近40m，坡度为1：0.75。
3 构造设计方案3.1 锚喷防护，锚杆采用3号钢筋，锚杆直径25mm，锚杆间距1.5m，锚杆长度5m，锚杆外露部分套丝加垫板用螺栓紧固，锚杆孔深比锚固深度深20cm。
锚杆衬架钢筋间距1m，与主筋成40°角点焊。
锚孔插入钢筋后即压力灌注1：3水泥砂浆。
每根锚杆设计拉力为200KN。
钻孔外锚杆采用2mm防锈油漆保护层防腐。
3.2 钢筋网采用直径6mm钢筋，网孔尺寸为20cm，同时再按1m×1m 的间距安插直径为φ12的加固钢筋。
水能经济浅谈挂网喷播技术在边坡治理中的应用周志平【摘要】挂网喷播技术因其优越性在丹凤县桃花谷水保科技生态示范园的边坡治理中得到了泛应用，笔者作为工程建设参与者，从应用角度出发，分析了其推广的可能性。
【关键词】挂网喷播；技术应用丹凤县水保水产工作站 陕西商洛加大。
根据作业面水流量的大小设置坡面排水沟。
先把锚钉按一定的间距固定在石壁上，然后挂网、钉网，采用包塑镀锌棱形铁丝网，网孔规格为8cm×8cm。
岩石处用风钻或电钻按1×1m 间距梅花形布置锚杆和锚钉。
锚杆长90-100cm。
锚钉长约15-40cm。
挂网施工时采用自上而下放卷，相邻两卷铁丝网（土工网）分别用镀锌网绑扎连接固定，两网交接处至少要求有10cm 的重叠，锚钉每平方米不少于5只。
网与作业面保持一定间隙，并均匀一致。
较陡岩面处，用镀锌网按一定间隔缠绕在网上，以增加附着力，使客土厚度得到保证。
喷播前浇水湿润坡面，将泥炭、腐殖土、草纤维、缓释营养肥料等混合材料经过专用机械的搅拌后喷播在铁丝网上，厚度为6—8cm。
喷射厚度为设计厚度的125%。
乔、灌木种子用80℃热水（含浸种剂）浸种1天，草本植物种子在喷播前浸种1-2小时使种子吸水湿润。
将处理好的种子与纤维、粘合剂、保水剂、复合肥、缓释肥、微生物菌肥等经过喷播机搅拌混匀成喷播泥浆，在空压机、喷播泵的作用下，均匀喷洒在工作作业面上。
为保证雨季植物种子生根前免受雨水冲刷，寒冷季节植物种子和幼苗免受冻伤害，以及正常施工季节的保温保湿，采用无纺布覆盖，促进植物的生长。
植物种子从出芽至幼苗期间，要浇水养护，开始每天早晨浇一次水（炎热夏季早晚各浇水一次），浇水时应将水滴雾化（有条件的地方可以安装雾化喷头），随后随植物的生长可逐渐减少浇水次数，并根据降水情况调整。
在草坪草逐渐生长过程中，对其适时施肥和防治病虫害，施肥坚持“多次少量”的原则。
喷播完成后一个月，应全面检查植草生长情况，对生长明显不均匀的位置予以补播。
锚喷支护技术在高边坡治理工程中的应用我国在50年代开始应用岩石锚杆，60年代开始大量采用锚固技术，特别是在我国矿山巷道、铁路隧道、公路隧道、排水隧洞等地下工程中大量采用普通粘结型锚杆与湿喷混凝土支护。
近年来随着道路工程的迅猛发展，锚喷支护在道路工程高边坡防护中也运用越来越多。
基于此，本文主要对锚喷支护技术在高边坡治理工程中的应用进行分析探讨。
标签：锚喷支护技术;高边坡治理工程;应用1 前言在实际工程中，结合边坡坡度、高度、水文地质条件、边坡危害程度合理选择防护措施，提高地层软弱结构面、潜在滑移面的抗剪强度，改善底地层的其他力学性能，并加固危岩，将结构物-地层形成共同工作的体系，对提高边坡稳定性极其有利。
锚喷支护是道路工程高边坡防护施工过程中比较常见的一种手段，相比于其它的施工手段来说，锚喷支护具有一定的优点。
2 锚喷支护在道路工程高坡防护中的具体应用锚喷支护是以充分发挥和利用围岩的自承载能力为基点的，锚杆的作用就是提高围岩的抗变形能力，并控制围岩变形，使围岩成为支护体系的组成部分。
锚杆支护既能用于软弱岩层和膨胀性岩层中隧道的开挖，又能用于整治塌方和隧道衬砌的修复补强。
锚喷支护在道路工程高坡防护中的应用大致可以分成两个阶段。
2.1 施工前准备工作施工前准备工作对锚喷支护施工质量的影响比较大，因此必须要认真进行施工前准备。
第一，应对施工现场的情况进行充分的调查，获取施工的必要资料。
例如边坡岩土的性质、边坡的设计图、施工现场的水电情况等均属于调查的内容;第二，应进行施工组织设计。
在完成必要资料收集以后应进行施工组织设计，明确锚喷支护施工过程中采用的施工方法、施工技术、施工程序等具体的内容。
2.2 锚杆施工2.2.1 施工工序锚杆施工工序分2种。
先插入钢筋拉杆，再注入砂浆。
即钻孔→冲孔→下入钢筋拉杆、注浆管→注浆→拔出注浆管。
（2）先注砂浆，后插入钢筋拉杆。
即钻孔→冲孔→注浆→插入钢筋拉杆。
2.2.2 钻孔施工中，孔径按地质条件设计为：先注浆后插锚杆工序，钻孔直径比锚杆直径大15mm;先插锚杆后注浆工序，钻孔直径比锚杆直径大25mm。
