拉曼光纤放大器原理拉曼光纤放大器（Raman Fiber Amplifier）是一种基于拉曼散射效应的光纤放大器。
它利用拉曼散射的原理，在光纤中实现光信号的增强。
拉曼散射是一种非线性光学现象，其基本原理是光与光子之间的相互作用。
当光传播在光纤中时，光子与介质中的分子或晶格振动发生耦合，从而使光子的能量转移到介质中的振动模式上。
如果光子能量与介质振动模式的能量相匹配，就会发生拉曼散射。
拉曼散射分为受激拉曼散射（Stimulated Raman Scattering, SRS）和自发拉曼散射（Spontaneous Raman Scattering, SBS）。
受激拉曼散射是指激发光和散射光的频率差等于介质的拉曼频移，而自发拉曼散射是指光子与介质中分子或振动模式发生相互作用，从而形成散射光。
拉曼光纤放大器的工作原理是利用拉曼散射中的受激拉曼散射效应。
当信号光（输入光）和泵浦光同时注入光纤中时，泵浦光的能量被转移到信号光上，从而使信号光的功率增大。
具体而言，当泵浦光与信号光频率差等于光纤中介质的拉曼频移时，就会发生受激拉曼散射。
泵浦光的能量转移到信号光上，使其增强。
拉曼光纤放大器的放大过程可以通过几个关键参数进行描述。
首先是增益带宽，它表示在特定的频率范围内，信号光能够得到明显的增益。
增益带宽取决于光纤的材料和波长。
其次是增益平坦度，它衡量信号光在增益带宽内的增益是否均匀。
增益平坦度对于传输多个波长的光信号非常重要。
最后是增益峰值，它表示在增益带宽内，信号光获得的最大增益。
增益峰值取决于泵浦光的功率和波长。
与其他光纤放大器相比，拉曼光纤放大器具有几个优点。
首先，它可以实现宽增益带宽和高增益峰值，适用于传输多个波长的光信号。
其次，它具有很高的稳定性和可靠性。
由于拉曼增益是通过光与介质相互作用实现的，不需要激光器或半导体放大器，因此拉曼光纤放大器具有长寿命和低功率损耗。
然而，拉曼光纤放大器也存在一些限制。
拉曼光纤放⼤器⼀拉曼光纤放⼤器1．拉曼光纤放⼤器出现的背景随着光纤通信技术的进⼀步发展，通信波段由C带（1528-1562nm）向L带（1570-1610nm）和S带（1485-1520nm）扩展。
由于光纤制造技术的发展，可消除在1.37µm附近的损耗⾼峰，因此通信波段有望扩展到从1.2µm-1.7µm的宽⼴范围内。
掺铒光纤放⼤器（EDFA）⽆法满⾜这样的波长范围，⽽拉曼光纤放⼤器却正好可以在此处发挥巨⼤作⽤。
另外拉曼放⼤器因其分布式放⼤特点，不仅能够减弱光纤⾮线性的影响，还能够抑制信噪⽐的劣化，具有更⼤的增益带宽、灵活的增益谱区、温度稳定性好以及放⼤器⾃发辐射噪声低等优点。
随着⾼功率⼆极管泵浦激光器和光纤光栅技术的发展，泵浦源问题也得到了较好的解决。
拉曼光纤放⼤器逐渐引起了⼈们的重视，并逐渐在光放⼤器领域占据重要地位，成为光通信领域中的新热点。
2．拉曼光纤放⼤器的⼯作原理受激拉曼散射（SRS）是电磁场与介质相互作⽤的结果。
才能过经典⼒学⾓度解释拉曼散射为：介质分⼦或原⼦在电磁场的策动下做受迫共振，由于介质分⼦具有固有的振荡频率，所以在受迫共振下界将出现频率为策动频率与固有频率的和频和差频振荡，分别对应着反斯v是电磁场的振荡频率，v 是介质分⼦固托克斯分量和斯托克斯分量，如图1所⽰，其中有的振荡频率。
图1 经典拉曼振动谱经典理论⽆法解释反斯托克斯线⽐斯托克斯线的强度弱⼏个数量级且总是先于反斯托克斯线出现的实验结果。
从量⼦⼒学的⾓度能够解释受激拉曼散射。
介质中的分⼦和原⼦在其平衡位置附近振动，将量⼦化的分⼦振动称为声⼦。
⾃发拉曼散射是⼊射光⼦与热声⼦相碰撞的结果。
受激声⼦是在⾃发拉曼散射过程中产⽣的，当⼊射光⼦与这个新添的受激声⼦再次发⽣碰撞时，则再产⽣⼀个斯托克斯光⼦的同时⼜增添⼀个受激声⼦，如此继续下去，便形成⼀个产⽣受激声⼦的雪崩过程。
产⽣受激声⼦过程的关键在于要有⾜够多的⼊射光⼦。
光纤拉曼放大器的发展在许多非线性光学介质中，高能量（波长较短）的泵浦光散射，将一小部分入射功率转移到另一频率下移的光束，频率下移量由介质的振动模式决定，此过程称为拉曼效应。
量子力学描述为入射光波的一个光子被一个分子散射成为另一个低频光子，同时分子完成振动态之间的跃迁，入射光作为泵浦光产生称为斯托克斯波的频移光。
研究发现，石英光纤具备很宽的受激拉曼散射（SRS）增益谱，并在13THz附近有一较宽的主峰。
假如一个弱信号和一强泵浦光波同时在光纤中传输，并使弱信号波长置于泵浦光的拉曼增益带宽内，弱信号光即可得到放大，这种基于受激拉曼散射机制的光放大器即称为拉曼光纤放大器。
随着通信业务需求的飞速增长，对光纤传输系统的容量和无中继传输距离的要求越来越高。
密集波分复用（DWDM）通信系统的速率和带宽不断提升，以10Gbit/s甚至更高速率为基础的密集波分复用系统必然成为主流的光传输系统。
掺铒光纤放大器（EDFA）由于其增益平坦及噪声等局限性，已经不能完全满足光通信系统发展的要求。
而相对于掺铒光纤放大器，光纤拉曼放大器具有更大的增益带宽、灵活的增益谱区、温度稳定性好以及放大器自发辐射噪声低等优点，光纤拉曼放大器是唯一能在1292~1660nm的光谱上进行放大的器件。
并且，拉曼散射效应在所有类型的光纤上都存在，与各类光纤系统具有良好的兼容性，包括已铺设和新建的各种光纤链路。
光纤拉曼放大器与新型大有效面积传输光纤、高光谱效率调制码型和向前纠错技术被称为现代大容量、长距离光纤传输的四大关键技术。
拉曼光纤放大器的基本原理、特点和类型在许多非线性光学介质中，高能量（波长较短）的泵浦光散射，将一小部分入射功率转移到另一频率下移的光束，频率下移量由介质的振动模式决定，此过程称为拉曼效应。
量子力学描述为入射光波的一个光子被一个分子散射成为另一个低频光子，同时分子完成振动态之间的跃迁，入射光作为泵浦光产生称为斯托克斯波的频移光。
拉曼光纤放大器（Raman）1．拉曼光放大器的工作机理所谓拉曼光纤放大器，就是巧妙地利用拉曼散射能够向较长波长的光转移能量的特点，适当选择泵浦光的发射波长与泵浦输出功率，从而实现对光功率信号的放大。
所谓拉曼散射效应，是指当输入到光纤中的光功率达到一定数值时（如500mw 即 27dBm以上），光纤结晶晶格中的原子会受到震动而相互作用，从而产生散射现象；其结果将较短波长的光能量向较长波长的光转移。
拉曼散射作为一种非线性效应本来是对系统有害的，因为它将较短波长的光能量转移到较长波长的光上，使WDM系统的各复用通道的光信号出现不平衡；但巧妙地利用它可以使泵浦光能量向在光纤中传输的光信号转移，实现对光信号的放大。
由于拉曼光放大器被放大光的波长主要取决于泵浦光的发射波长，所以适当选择泵浦光的发射波长，就可以使其放大范围落入我们所希望的光波长区域。
如选择泵浦光的发射波长为1240nm时，可对1310nm波长的光信号进行放大；选择泵浦光的发射波长为1450nm时，可对1550nm波长C波段的光信号进行放大；选择泵浦光的发射波长为1480nm时，则可对1550nm波长L波段的光信号进行放大等。
一般原则是，[url=/]魔兽sf[/url]泵浦光的发射波长低于要放大的光波长70 ~100nm。
如图3.3.6所示。
图3.3.6：泵浦光波长与拉曼放大光波长的关系2．拉曼光纤放大器的优缺点（1）．优点①．极宽的带宽拉曼光纤放大器具有极宽的增益频谱，在理论上它可以在任意波长产生增益。
当然，一者要选择适当的泵浦源；二者在如此宽的波长范围内，其增益特性可能不是非常平坦的。
实际上，我们可以使用具有不同波长的多个泵浦源，使拉曼光放大器总的平坦增益范围达到13TH z (约100nm )，从而覆盖石英光纤的1550nm 波长区的C+L 波段，如图 3.3.7所示。
这与EDFA 只能对1550nm 波长区C 波段（或L 波段）的光信号进行放大形成鲜明对比。

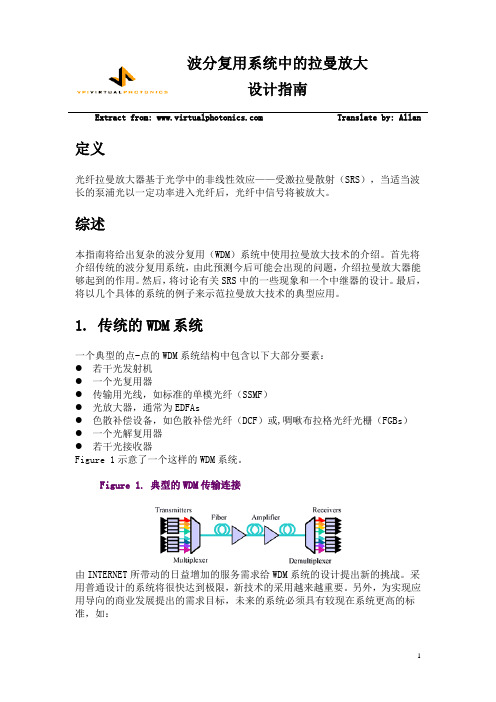

Extract from: Translate by: Allan 定义光纤拉曼放大器基于光学中的非线性效应——受激拉曼散射（SRS ），当适当波长的泵浦光以一定功率进入光纤后，光纤中信号将被放大。
综述本指南将给出复杂的波分复用（WDM ）系统中使用拉曼放大技术的介绍。
首先将介绍传统的波分复用系统，由此预测今后可能会出现的问题，介绍拉曼放大器能够起到的作用。
然后，将讨论有关SRS 中的一些现象和一个中继器的设计。
最后，将以几个具体的系统的例子来示范拉曼放大技术的典型应用。
1. 传统的WDM 系统一个典型的点-点的WDM 系统结构中包含以下大部分要素：● 若干光发射机● 一个光复用器● 传输用光线，如标准的单模光纤（SSMF ）● 光放大器，通常为EDFAs● 色散补偿设备，如色散补偿光纤（DCF ）或,啁啾布拉格光纤光栅（FGBs ） ● 一个光解复用器● 若干光接收器Figure 1示意了一个这样的WDM 系统。
Figure 1. 典型的WDM 传输连接由INTERNET 所带动的日益增加的服务需求给WDM 系统的设计提出新的挑战。
采用普通设计的系统将很快达到极限，新技术的采用越来越重要。
另外，为实现应用导向的商业发展提出的需求目标，未来的系统必须具有较现在系统更高的标准，如：波分复用系统中的拉曼放大设计指南∙通过增加信道传输率和信道数量来提高整个系统的数据传输能力∙更长的无中继传输距离，以节省系统在EDFAs上的开销∙减少信号失真，使信号能在更长的全光连接中传输有一些新的设计使我们更加接近这些标准，包括以下：∙新的传输窗口的开辟∙新型的光放大器，能覆盖极宽的带宽范围从而增大系统的传输能力∙双向WDM能够抑制光纤中的非线性线效应所有这些技术都会使用大量的模拟工具来模拟其中发生的物理现象和众多光学设备间的相互影响，从而得到对系统性能的总的影响。
2. 拉曼放大器所能提供的帮助拉曼效应在光纤中建设性的应用刚刚兴起。
拉曼光纤激光放大器简介一、引言光纤激光放大器根据增益介质的不同可分为两类：一类采用活性介质，如半导体材料和掺稀土元素（Nd，Sm，Ho，Er，Pr，Tm和Yb等）的光纤，利用受激辐射机制实现光的直接放大，如半导体激光放大器（SOA）和掺杂光纤放大器；另一类基于光纤的非线性效应实现光的放大，典型的为拉曼光纤激光放大器和布里渊光纤激光放大器。
目前技术上较为成熟的掺铒光纤放大器（EDFA）取代传统的光-电-光中继方式，实现了一根光纤中多路光信号的同时放大，大大降低了光中继的成本；同时可与传输光纤实现良好的耦合，具有高增益低噪声等优点。
因此成功地应用于波分复用(WDM)光通信系统，极大地增加了光纤中可传输的信息的容量和传输距离。
然而，EDFA尚存在诸多不足制处：首先是对于有效利用单模光纤低损耗区的巨大带宽资源而言，明显存在着工作波段和带宽的局限性。
其次是自发辐射噪声的影响，尤其是当系统级联时，自发辐射噪声的影响会大大降低系统接收机端的信噪比。
另外是EDFA的带宽总是有限的，全波段的EDFA带宽最多也就在80~100nm。
并且EDFA作为一种有源器件对于光网络和系统的建设和维护来说其费用都会非常高。
随着计算机网络及其它新的数据传输业务的迅猛发展，长距离光纤传输系统对通信容量和系统扩展的需求日益膨胀。
如何提高光纤传输系统容量、增加无电再生中继的传输距离，已经成为光纤通信领域研究的热点。
因此，拉曼光纤放大器逐渐引起人们的重视，在2001年的OFC上不乏有关拉曼光纤放大器的报导。
展会上推出关于拉曼光纤放大器的厂商也逐渐多了起来，拉曼光纤激光器也逐渐成为光通信领域中的新的热点。
虽然拉曼光纤激光器距离真正商用化还有一段距离，尤其是在国内，但适时推出拉曼光纤放大器不乏成为公司技术实力的一个象征。
二、发展历史拉曼光纤放大器的原理是基于光纤中的非线性效应：受激拉曼散射（SRS）。
拉曼现象早在1928年就被Chandrasekhara Raman爵士所发现。
前言：随着通信业务需求的飞速增长，对光纤传输系统的容量和无中继传输距离的要求越来越高。
密集波分复用（DWDM）通信系统的速率和带宽不断提升，以10Gbit/s甚至更高速率为基础的密集波分复用系统必然成为主流的光传输系统。
掺铒光纤放大器（EDFA）由于其增益平坦性等局限性，已经不能完全满足光通信系统发展的要求。
而相对于掺铒光纤放大器，光纤拉曼放大器具有更大的增益带宽、灵活的增益谱区、温度稳定性好以及放大器自发辐射噪声低等优点，光纤拉曼放大器是唯一能在1292~1660nm的光谱上进行放大的器件。
并且，拉曼散射效应在所有类型的光纤上都存在，与各类光纤系统具有良好的兼容性，包括已铺设和新建的各种光纤链路。
拉曼现象早在1928年就被Chandrasekhara Raman所发现，在此之后就有人提出了利用这种效应来实现光的放大。
但在很长时间内拉曼光纤放大器未能获得广泛应用，甚至在EDFA出现后一度销声匿迹，关键原因在于缺乏合适的大功率泵浦激光器。
由于EDFA的广泛应用，它所用的1480nm大功率泵浦激光器得到了深入的研究和开发，这就使拉曼放大器成为可能。
总体上说解决RFA泵浦源共有3个解决方案：一是大功率LD及其组合，其特点是工作稳定、与光纤耦合效率高、体积小、易集成，是最佳的选择；二是拉曼光纤激光器；三是半导体泵浦固体激光器。
但后二者都存在稳定性及与光纤耦合的问题。
受激拉曼散射原理：在一些非线性介质中，高能量（高频率）的泵浦光散射，将一部分能量转移给另一频率的光束上，频率的下移量是分子的振动模式决定的。
用量子力学可以作如下解释：一个高能量的泵浦光子入射到介质中，被一个分子吸收。
电子先从基态跃迁至虚能级，虚能级的大小是由泵浦光的能量决定的。
然后，虚能级电子在信号光的感应作用下，回到振动态的高能级，同时发出一个和信号光相同频率，相同相位，相同方向的光，我们称之为斯托克斯光子。
从而进行信号光的放大。
拉曼光纤放大器相对于掺铒光纤放大器有明显不同：（1）理论上只要有合适的拉曼泵浦源，就可以对光纤窗口内任一波长的信号进行放大，因此它具有很宽的增益谱；（2）可以利用传输光纤本身作增益介质，此特点使光纤拉曼放大器可以对光信号的放大构成分布式放大，实现长距离的无中继传输和远程泵浦，尤其适用于海底光缆通讯等不方便建立中继站的场合；（3）可以通过调整各个泵浦的功率来动态调整信号增益平坦度；（4）具有较低的等效噪声指数，此特点使其与常规的掺铒光纤放大器混合使用时可大大降低系统噪声指数。
拉曼光纤放大器学号：11007990831 姓名：杨帆摘要:拉曼光纤放大器因其特有的在线、宽带、低噪声等特点而越来越被人们关注,是一种非常适合下一代超大容量、超长距离密集波分复用系统(DWDM)的光纤放大器。
介绍拉曼光纤放大器的原理,分析拉曼光纤放大器应用和最新进展,并探讨拉曼光纤放大器研究两个方面。
关键词:光纤放大器;受激拉曼散射;研究进展引言随着通信业务需求的飞速增长，对光纤传输系统的容量和无中继传输距离的要求越来越高。
密集波分复用（DWDM）通信系统的速率和带宽不断提升，以10Gbit/s甚至更高速率为基础的密集波分复用系统必然成为主流的光传输系统。
掺铒光纤放大器（EDFA）由于其增益平坦性等局限性，已经不能完全满足光通信系统发展的要求。
而相对于掺铒光纤放大器，光纤拉曼放大器具有更大的增益带宽、灵活的增益谱区、温度稳定性好以及放大器自发辐射噪声低等优点，光纤拉曼放大器是唯一能在1292~1660nm的光谱上进行放大的器件。
并且，拉曼散射效应在所有类型的光纤上都存在，与各类光纤系统具有良好的兼容性，包括已铺设和新建的各种光纤链路。
拉曼现象早在1928年就被Chandrasekhara Raman所发现，在此之后就有人提出了利用这种效应来实现光的放大。
但在很长时间内拉曼光纤放大器未能获得广泛应用，甚至在EDFA出现后一度销声匿迹，关键原因在于缺乏合适的大功率泵浦激光器。
由于EDFA的广泛应用，它所用的1480nm大功率泵浦激光器得到了深入的研究和开发，这就使拉曼放大器成为可能。
拉曼光纤放大器原理拉曼光纤放大器的工作原理是基于石英光纤中的受激拉曼散射效应，在形式上表现为处于泵浦光的拉曼增益带宽内的弱信号与强泵浦光波同时在光纤中传输,从而使弱信号光即得到放大。
其工作原理示意如图1所示。
泵浦光子入射到光纤,光纤中电子受激并从基态跃迁到虚能级,然后处在虚能级的电子在信号光的感应下回到振动态高能级,同时发出一种和信号光相同频率、相同相位、相同方向的低频的斯托克斯光子,而剩余能量被介质以分子振动(光学声子)的形式吸收,完成振动态之间的跃迁。
拉曼放大器基本原理及其优点
拉曼放大器是一种基于拉曼散射效应的光纤放大器，它可以在光纤通信系统中实现信号的放大和增强。
拉曼放大器的基本原理是利用光纤中的拉曼散射效应，将输入信号的能量转移到另一个频率上，从而实现信号的放大。
拉曼散射是一种光学现象，当光线通过介质时，会与介质中的分子或原子发生相互作用，从而产生散射。
在拉曼散射中，光子与介质中的分子或原子发生相互作用，从而改变了光子的能量和频率。
当光线通过光纤时，也会发生拉曼散射，从而产生信号的能量转移和频率变化。
拉曼放大器利用光纤中的拉曼散射效应，将输入信号的能量转移到另一个频率上，从而实现信号的放大。
拉曼放大器的优点是具有高增益、宽带宽、低噪声和无需外部光源等特点。
由于拉曼放大器不需要外部光源，因此可以减少系统的复杂性和成本。
此外，拉曼放大器还可以实现波长转换和信号重复等功能，从而提高系统的灵活性和可靠性。
拉曼放大器的应用范围非常广泛，包括光通信、光传感、光谱分析等领域。
在光通信系统中，拉曼放大器可以实现信号的长距离传输和增强，从而提高系统的传输距离和传输速率。
在光传感系统中，拉曼放大器可以实现高灵敏度的光学传感，从而实现对温度、压力、应力等物理量的测量。
在光谱分析领域，拉曼放大器可以实现高分
辨率的光谱分析，从而实现对物质结构和成分的分析和识别。
拉曼放大器是一种基于拉曼散射效应的光纤放大器，具有高增益、宽带宽、低噪声和无需外部光源等特点。
它在光通信、光传感、光谱分析等领域具有广泛的应用前景。
