电力系统故障分析试卷

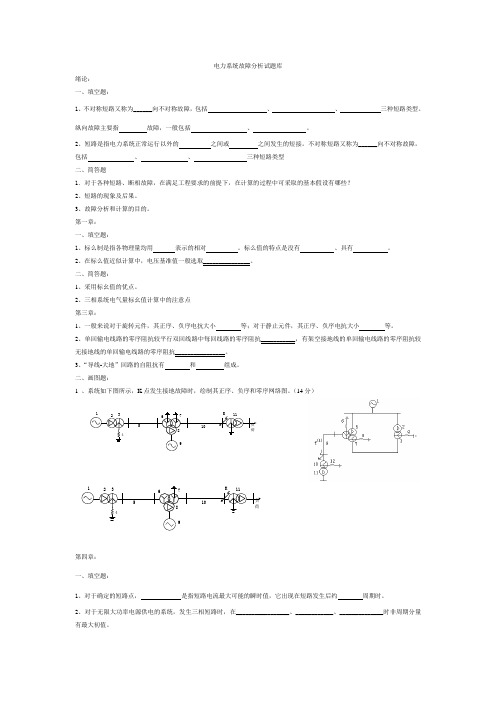

电力系统故障分析试题库绪论： 一、填空题：1、不对称短路又称为______向不对称故障，包括 、 、 三种短路类型。

纵向故障主要指 故障，一般包括 、 。

2、短路是指电力系统正常运行以外的 之间或 之间发生的短接。

不对称短路又称为______向不对称故障，包括 、 、 三种短路类型 二、简答题1．对于各种短路、断相故障，在满足工程要求的前提下，在计算的过程中可采取的基本假设有哪些？ 2、短路的现象及后果。

3、故障分析和计算的目的。

第一章： 一、填空题：1、标么制是指各物理量均用 表示的相对 。

标么值的特点是没有 、具有 。

2、在标么值近似计算中，电压基准值一般选取_______________。

二、简答题：1、采用标幺值的优点。

2、三相系统电气量标幺值计算中的注意点 第三章：1、一般来说对于旋转元件，其正序、负序电抗大小 等；对于静止元件，其正序、负序电抗大小 等。

2、单回输电线路的零序阻抗较平行双回线路中每回线路的零序阻抗___________，有架空接地线的单回输电线路的零序阻抗较无接地线的单回输电线路的零序阻抗________________。

3、“导线-大地”回路的自阻抗有 和 组成。

二、画图题：1 、系统如下图所示，K 点发生接地故障时，绘制其正序、负序和零序网络图。

（14分）第四章： 一、填空题：1、对于确定的短路点， 是指短路电流最大可能的瞬时值，它出现在短路发生后约 周期时。

2、对于无限大功率电源供电的系统，发生三相短路时，在_________________、____________、______________时非周期分量有最大初值。

3、无限大功率电源的特点为电源的_____________和______________保持恒定，电源的内阻抗为___________。

4.冲击电流主要用来校验设备的_ _____；断路容量用来校验_____ ___。

二、简答题：1、无限大功率电源的特点有哪些？由它供电的系统内发生三相短路时短路电流的周期分量是如何变化的？非周期分量是如何变化的？2、应用计算曲线法的具体步骤。

电力系统分析试题库（附答案）一、单项选择题（每题2分，共20分）1. 电力系统正常运行时，电压和频率的变化范围一般是多少？A. 电压±5%，频率±0.2HzB. 电压±10%，频率±0.5HzC. 电压±15%，频率±1.0HzD. 电压±20%，频率±2.0Hz答案：B2. 以下哪个参数不是描述电力系统稳定性运行的主要参数？A. 功角差B. 电压幅值C. 频率D. 电力线路长度答案：D3. 电力系统发生三相短路时，短路点电压最低，下列说法正确的是？A. 短路电流最大B. 系统有功功率最大C. 系统无功功率最大D. 以上都对答案：A4. 电力系统中性点接地方式有三种，分别是直接接地、经电阻接地和什么接地？A. 经电感接地B. 经电容接地C. 经消弧线圈接地D. 高阻抗接地答案：C5. 电力系统发生两相短路时，与三相短路相比，哪个参数变化较小？A. 短路电流B. 短路功率C. 电压下降D. 系统损耗答案：A6. 电力系统中的无功功率主要作用是什么？A. 维持电压水平B. 产生有功功率C. 提高系统稳定性D. 传输电能答案：A7. 以下哪个设备不是电力系统中的主要调压设备？A. 变压器B. 调压器C. 补偿器D. 线路调压器答案：C8. 电力系统发生单相接地故障时，下列哪个参数变化较大？A. 短路电流B. 短路功率C. 电压下降D. 系统损耗答案：C9. 电力系统稳定性分析中，常用的数学模型是什么？A. 状态空间模型B. 传递函数模型C. 差分方程模型D. 以上都对答案：D10. 电力系统中的发电机、负载和什么设备是相互关联、相互制约，共同维持电力系统稳定运行的主要因素？A. 输电线路B. 变压器C. 调压器D. 补偿器答案：A二、多项选择题（每题3分，共30分）11. 电力系统的有功功率和无功功率平衡对电力系统运行的影响有哪些？（ABC）A. 电压水平B. 系统稳定性C. 电力设备过载D. 电力系统频率答案：ABC12. 电力系统稳定性分析中，常用的稳定性判据有哪些？（ABD）A. 功角判据B. 电压幅值判据C. 功率判据D. 频率判据答案：ABD13. 电力系统中性点接地方式有三种，分别是直接接地、经电阻接地和什么接地？（BCD）A. 经电感接地B. 经电容接地C. 经消弧线圈接地D. 高阻抗接地答案：BCD14. 电力系统中的调压设备有哪些？（ACD）A. 变压器B. 调压器C. 补偿器D. 线路调压器答案：ACD15. 电力系统发生短路故障时，可能引起哪些后果？（ABCD）A. 设备损坏B. 电力系统稳定性破坏C. 电压下降D. 系统损耗增加答案：ABCD三、判断题（每题2分，共20分）16. 电力系统中的有功功率和无功功率平衡是维持电力系统稳定运行的基本条件，正确。

电力系统分析测试题（含参考答案）一、单选题（共137题，每题1分，共137分）1.架空输电线路采用分裂导线的目的是（）。

A、改善输电线路的电晕条件。

B、减小线路电抗；C、减小线路电阻；D、增大线路电纳；正确答案：B2.在短路冲击电流的工程计算中，常常需要选定短路冲击系数Kim数值。

当在发电机机端短路时，对发电机而言，其短路冲击系数Kim应取为（）。

A、1.95B、1.85C、1.8D、1.9正确答案：D3.单相接地短路时，故障处故障相短路电流与正序分量电流的关系是（）。

A、故障相短路电流为正序分量电流的B、故障相短路电流为正序分量电流的3倍；C、故障相电流等于正序分量电流。

正确答案：B4.电力系统的基本技术参数不包括：A、频率B、电流C、电压D、畸变率正确答案：D5.500kv超高压输电线路两端装设并联电抗器的目的是( )。

A、防止输电线路轻载时末端电压降低。

B、防止输电线路重载时末端电压降低；C、防止输电线路轻载时末端电压升高；正确答案：C6.如果某发电厂装有四台机组，正常运行时四台机组都没有达到额定出力，且有、，当发电厂有功负荷增大时，应首先增加出力的发电机组是（）。

A、4号机组。

B、2号机组；C、3号机组；D、1号机组；正确答案：D7.在无功电源并不缺乏的电力系统中，关于是否需要增加无功补偿装置，下述说法中正确的是（）。

A、绝对不应增加无功补偿装置；B、可以增加无功补偿装置，但应遵守最优网损微增率准则；C、可以增加无功补偿装置，但应遵守等网损微增率准则；D、应增加无功补偿装置，直到各节点的网损微增率均为正值为止。

正确答案：B8.线路始端的额定电压为线路额定电压的（）.A、105%B、110%C、100%D、95%正确答案：B9.系统中供电可靠性高，同时对系统的绝缘水平要求也高。

A、大电流接地B、不接地C、部分接地D、直接接地正确答案：C10.电力系统潮流计算时，平衡节点的待求量是（）。

A、节点电压相角和发电机无功功率。

电力系统分析试题及答案# 电力系统分析试题及答案一、选择题1. 电力系统的主干部分是（）。

A. 发电机B. 输电线路C. 变电站D. 负荷答案： B. 输电线路2. 电力系统的频率标准为（）Hz。

A. 50B. 60C. 120D. 180答案： A. 503. 电力系统中，短路故障通常发生在（）。

A. 发电机内部B. 变电站C. 输电线路D. 负荷端答案： C. 输电线路二、填空题1. 电力系统的稳定性分析通常分为______稳定性和______稳定性。

答案：静态；动态2. 在电力系统中，无功功率的流动主要影响系统的______。

答案：电压水平3. 电力系统的损耗主要包括______损耗和______损耗。

答案：铜损；铁损三、简答题1. 简述电力系统的基本组成及其功能。

答案：电力系统由发电站、变电站、输电线路和配电网组成。

发电站的功能是将其他形式的能量转换为电能；变电站的功能是调整电压，以适应不同电压等级的输电和用电需求；输电线路的功能是将电能从发电站输送到变电站或直接到用户；配电网的功能是将电能分配给最终用户。

2. 什么是电力系统的静态稳定和动态稳定？答案：静态稳定是指在电力系统受到小扰动后，系统能够自动恢复到初始运行状态的能力。

动态稳定则是指在系统受到较大扰动或连续扰动时，系统能够在一定时间内恢复到新的稳定状态的能力。

四、计算题1. 假设一个简单的电力系统，其中包含一个发电机、一个变电站和一个负荷。

发电机的输出功率为100MW，变电站的损耗为5%，负荷的功率需求为95MW。

请计算输电线路的损耗。

答案：首先计算变电站的损耗：100MW * 5% = 5MW。

然后计算到达负荷之前的功率：100MW - 5MW = 95MW。

由于负荷的功率需求正好是95MW，所以输电线路的损耗为0MW。

2. 如果上述系统中，输电线路的电阻为0.5欧姆，线路的电流为200A，计算输电线路的损耗。

答案：根据公式 P_loss = I^2 * R，其中 P_loss 是损耗功率，I 是电流，R 是电阻。

电力系统分析试题及答案一、单选题（共56题，每题1分，共56分）1.目前我国电能输送的主要方式是(____)。

A、三相交流B、单相交流C、交直流并用D、直流km正确答案：A2.线路电压损耗是指线路的(____)。

A、末端空载电压与负载电压的数值差B、端部母线实际电压与额定电压的数值差C、始末端电压数值差D、始末两端电压的向量差正确答案：C3.对于供电可靠性，下述说法正确的是(____)。

A、所有负荷都应当做到在任何情况下不中断供电B、一级和二级负荷应当在任何情况下不中断供电C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷的供电不做特殊要求正确答案：D4.架空线路用来传输电能的元件是(____)。

A、杆塔B、金具C、避雷线D、导线正确答案：D5.一次调频可以实现(____)。

A、不调节B、有差调节C、根据要求调节D、无差调节正确答案：B6.连接10kV发电机和110kV线路的升压变压器的变比为(____)。

A、10/110B、10.5/121C、10.5/110D、11/121正确答案：B7.中性点不直接接地系统发生单相接地时，可继续运行最多不超过(____)。

A、8小时B、10小时C、5小时D、2小时正确答案：D8.以高压甚至超高压将发电厂、变电所或变电所之间连接起来的送电网络称为(____)。

A、发电网B、输电网C、配电网D、以上都对正确答案：B9.两相短路的附加电抗等于(____)。

A、0B、负序电抗C、负序电抗串联零序电抗D、负序电抗并联零序电抗正确答案：B10.目前，我国运行最高交流线路额定电压等级为(____)。

A、1100kVB、1000kVC、750kVD、500kV正确答案：B11.10kV的配电线路，允许的电压损耗为(____)。

A、0.02B、0.1C、0.05D、0.15正确答案：C12.电力系统中发生概率最多的短路故障是(____)。

电力系统分析考试试卷一、选择题（每题2分，共20分）1. 电力系统的基本组成包括哪些部分？A. 发电机、变压器、输电线路B. 发电机、变压器、配电设备C. 发电机、变电站、用电设备D. 发电机、变电站、输电线路2. 电力系统中，短路故障通常发生在哪些设备上？A. 发电机B. 变压器C. 输电线路D. 用电设备3. 电力系统中，下列哪种设备不参与电能的转换？A. 发电机B. 变压器C. 电动机D. 断路器4. 电力系统稳态分析主要研究的是哪些方面的性能？A. 系统稳定性B. 系统可靠性C. 系统经济性D. 系统安全性5. 电力系统中，电压等级的划分主要依据是什么？A. 电压大小B. 电流大小C. 功率大小D. 频率大小...（此处省略其他选择题）二、简答题（每题10分，共30分）1. 简述电力系统的基本功能及其重要性。

2. 解释什么是电力系统的负荷预测，并说明其在电力系统规划中的作用。

3. 描述电力系统中的无功功率和有功功率的区别及其在电力系统中的作用。

三、计算题（每题15分，共30分）1. 给定一个简单的电力系统网络，包含一个发电机和两个负载，计算在不同负载条件下的节点电压和线路损耗。

（提供具体的网络参数和负载条件）2. 假设一个电力系统中发生了三相短路故障，请根据给定的系统参数，计算短路电流的大小，并分析其对系统的影响。

四、论述题（20分）1. 论述电力系统自动化技术的发展对提高电力系统运行效率和安全性的作用。

五、案例分析题（20分）1. 给出一个具体的电力系统故障案例，要求分析故障原因，影响范围，并提出相应的预防和应对措施。

试卷结束语：请注意检查答案的准确性，并合理安排答题时间。

祝各位考生考试顺利，取得优异成绩。
