卫星通信系统中的调制解调技术研究卫星通信系统是一种通过卫星进行通信的技术。
调制解调技术是卫星通信系统中的一种重要技术，是将数字信号转换成模拟信号或者将模拟信号转换成数字信号的过程。
在本文中，我们将探讨卫星通信系统中的调制解调技术的研究。
调制解调技术的基本概念调制解调技术是指将信号的特定参数随时间变化的过程，比如改变信号的频率、相位或振幅，从而实现数字信号的传输。
在卫星通信系统中，信号需要经过信道传输，信道中会有许多噪声和干扰，因此调制解调技术需要能够适应各种信道噪声和干扰，以保证信息传输的质量和稳定性。
调制技术主要有多项式调制技术、振幅调制技术、相位调制技术和频率调制技术等，而解调技术则需要根据调制技术的类型来进行选择。
调制解调技术在卫星通信系统中的作用非常重要，只有通过技术的不断创新和研究，才能更好地满足现代人们日益增长的通信需求。
目前，卫星通信系统的涉及领域非常广泛，包括了卫星遥感、航空航天、海洋监测、国防安全等等，因此，调制解调技术的研究也显得十分重要。
所以，各个国家和地区都对卫星通信系统中的调制解调技术开展了深入的研究，提出了许多方法和技术来解决卫星通信中的问题。
调制解调技术在卫星通信系统中的应用1.多项式调制技术多项式调制技术是将多项式作为调制和解调的基础，通过多项式运算的方式来完成数字信号的传输。
这种调制技术适用于高速数字信号的传输，然而，当信道中存在噪声或者干扰时，很容易发生误码。
因此，多项式调制技术需要结合其他技术来提高通信质量。
2.振幅调制技术振幅调制技术是将数字信号的振幅变化来进行调制和解调的过程。
这种技术适用于信道质量较好的情况下，可以实现高速数据的传输和较高的传输效率。
然而在信道出现噪声的情况下，这种技术会出现误码和降低传输速度。
3.相位调制技术相位调制技术是指利用频率不变、振幅不变的载波，通过改变其相位来完成数字信号的传输。
这种技术适用于高速传输数字信号，且在信道质量较差的情况下，具有很强的适应性能力。
DVB-SS2调制器的设计及其FPGA实现的开题报告一、研究背景卫星通信是当前世界通信领域的重要组成部分之一，其广泛的传输范围、频率多样性、传输数据的大容量、高质量的传输和稳定可靠性等优点，使其在通信、电视信号传输、军事信息传输等领域获得了广泛的应用。
而在卫星通信领域中，数字视频广播卫星二代（DVB-S2）是目前最先进的卫星通信技术之一。
DVB-S2技术提供了更高的传输速率和更优异的传输性能，以适应现代卫星通讯市场的需求。
DVB-S2系统由三部分组成：前端信号接收部分、通道编码与调制部分、以及射频传输及解调部分。
其中通道编码与调制单元是整个系统中最为重要的一个部分，它对整个系统的性能和稳定性有着重要影响。
因此，我们需要深入研究DVB-S2的通道编码与调制技术，并设计一个高效可靠的DVB-S2调制器，通过FPGA实现。
二、研究目的本论文旨在研究DVB-S2的通道编码与调制技术，设计一个通道编码与调制一体的DVB-S2调制器，并基于FPGA实现。
具体目的包括：1.研究DVB-S2的调制技术，包括基础调制方法、时钟回收等技术；2.设计一个通道编码与调制一体的DVB-S2调制器，实现对多个码率的支持；3.通过FPGA实现DVB-S2调制器的功能，并进行性能分析和优化。
三、论文结构本论文主要分为五个部分：第一部分是绪论，主要介绍该篇论文的研究背景、研究目的、研究现状、以及本论文的结构安排等内容。
第二部分是DVB-S2技术原理及其通道编码与调制技术的概述，详细介绍DVB-S2的组成、原理、以及通道编码与调制技术的基础知识。
第三部分是DVB-S2调制器的设计与实现，包括通道编码与调制一体的DVB-S2调制器的整体架构设计、硬件电路设计、以及实现过程中需要注意的问题等。
第四部分是FPGA实现与性能分析，该部分主要介绍如何将DVB-S2调制器基于FPGA进行实现，以及对调制器的性能进行优化和分析，包括资源占用、功耗等方面的分析。
DVB-S2解调器关键算法及VLSI实现研究的开题报告第一部分：研究背景及意义卫星通信网络是一种重要的通信手段，广泛应用于电视广播、移动通信、地球观测等领域，具有广阔的市场前景。
DVB-S2卫星通信标准是由欧洲卫星通信论坛（DVB）制定的第二代数字视频广播协议，其具有高效的频谱利用率、优异的调制解调性能、灵活的信道编码和交互能力等特点。
因此，研究DVB-S2解调器关键算法及VLSI实现对于促进卫星通信技术的发展和应用具有重要的意义。
第二部分：研究内容和目标本研究的主要目标是研究DVB-S2解调器的关键算法，包括低密度奇偶校验（LDPC）码解码、前向纠错（FEC）编解码、码内交织、调制解调和信号处理等方面的内容，并在此基础上开展解调器的VLSI设计和实现工作，实现高性能、低功耗的解调器芯片。
第三部分：研究方法和步骤1. 对DVB-S2标准进行全面的研究和分析，了解其技术特点、应用场景和相关规范标准。
2. 研究DVB-S2解调器各个模块的关键算法，包括LDPC码解码算法、FEC编解码算法、码内交织算法、调制解调算法和信号处理算法等方面。
并对这些算法进行优化和改进，以提高解调器的性能和降低功耗。
3. 基于已经研究和优化的算法，进行解调器的VLSI设计和实现。
采用最新的数字电路设计工具和芯片制造工艺，实现高性能、低功耗的解调器芯片。
4. 进行实验验证和性能测试，评估所设计和实现的解调器的性能和可靠性，并对不足之处进行进一步的改进和优化。
第四部分：研究预期成果1. 完成对DVB-S2解调器关键算法的深入研究和优化，提高解调器效率和降低功耗。
2. 实现高集成度、低功耗的DVB-S2解调器芯片，并进行性能测试和验证。
3. 发表相关学术论文和专利，推动卫星通信技术的发展和应用。
4. 为卫星通信网络提供实用的技术解决方案和产品支持，提升我国在卫星通信领域的技术实力和市场竞争力。
DVB-S2的信道编码和调制
戴宾
【期刊名称】《卫星电视与宽带多媒体》
【年(卷),期】2005(000)018
【摘要】2005年4月18日，DVB很高兴地宣布：其革命性的卫星标准——DVB-S2获得ETSI（欧洲电信标准协会）批准。
DVB-S2是在DVB-S成功的基础上设计的，它在合理成本的基础上提供比现有的标准更灵活、性能更好的服务。
作为新一代卫星数字广播标准，DVB-S2在更有效利用原有信道传输容量的同时，还大大拓展了业务范围，囊括了广播电视服务、互联网交互式服务、卫星新闻采集、数据内容分布/中继等。
【总页数】3页(P60-62)
【作者】戴宾
【作者单位】广东
【正文语种】中文
【中图分类】TN94
【相关文献】
1.基于DVB-S2的遥感卫星自适应编码调制分析与仿真 [J], 张佳鹏;黄普明;陈泓
2.DVB-S2中16APSK调制的一种简化LLR算法 [J], 李莹军;王可人;钱锋;金虎
3.DVB-S2调制类型和编码识别研究 [J], 付永亮;李明;程建
4.采用可变编码与调制方式的DVB-S2的商用和WGS的卫星链路分析 [J], 张金
生（译）

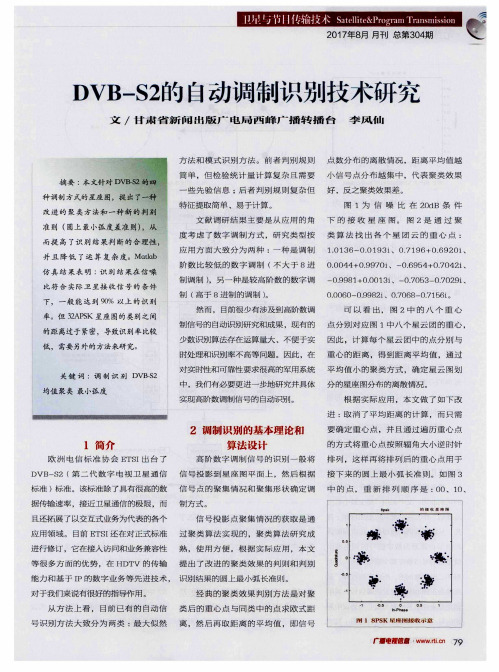

5.DVB-S2的自动调制识别技术研究 [J], 李凤仙
因版权原因，仅展示原文概要，查看原文内容请购买。
DVB-S2X接收机关键技术研究卫星数字电视广播系统在超高清视频等传输需求的推动下正朝着大容量、高频谱效率的方向发展。
新一代卫星数字电视广播标准DVB-S2X应运而生,新的物理层技术使得DVB-S2X接收机面临极大的设计挑战。
强噪声、大频偏、相位噪声、非线性失真等因素均增加了接收机正确解调的难度;另外,标准支持的可变帧头格式、多种调制方式也对接收机实现提出了更高要求。
本文针对适用于DVB-S2X系统抗强噪声和大频偏的通用帧同步、适应多调制方式的大纠偏范围载波恢复以及适用于高阶APSK的低复杂度软解映射等关键技术展开研究,主要研究成果如下:其一,研究卫星信道下抗强噪声和大频偏的可靠帧同步技术。
首先,分析已报道的适用于DVB-S2系统的帧同步算法,通过复杂度和适用范围分析,得出其优缺点;其次,在传统后验累加帧同步算法基础上,提出了一种改进帧同步算法。
所提算法避免非相干相关值的干扰项参与生成帧判决变量,并利用相关值的相位信息实现能量归一化,既提高了检测的可靠性,又解决了采用门限判决法时门限值设置依赖信道环境的问题。
仿真表明,所提算法不仅在实现复杂度和性能上取得了一个良好的折中,同时解决了其对信道环境敏感的问题。
最后,基于该改进算法提出一种适用于DVB-S2X系统可变帧头格式的帧同步实现方案,并基于卫星信道环境仿真验证其有效性。
其二,研究卫星信道下适应多种调制方式的大纠偏范围载波恢复技术。
研究分析几种典型频率估计器在估计范围、估计精度、实现复杂度等方面的性能表现,进而提出一种适用于DVB-S2X系统多调制方式的数据辅助载波恢复方案,将载波恢复过程分为频率粗恢复、频率细恢复及相位恢复三个过程,并通过理论推导确定频率粗/细恢复需要达到的性能指标。
基于卫星信道环境的仿真表明该方案具有纠偏范围大、收敛速度快及适应多种调制方式等优点。
其三,研究低复杂度的高阶APSK软解映射技术。
分析已有APSK解映射算法复杂度和适用范围等,并在基于查找表的解映射算法基础上,提出一种通用APSK软解映射算法,该算法通过扩大分区及结合硬判决域的方式进一步减少硬件资源的使用。
DVB-S2在数字卫星地球站系统中的应用分析与研究
的开题报告
一、选题意义
卫星通信已成为重要的通信方式，其中数字卫星地球站系统作为一
种先进通信技术，将卫星通信带入了一个新的发展阶段。
DVB-S2（Digital Video Broadcasting-Satellite second generation）作为一种数字广播卫星系统，具有高效、高速、高质的特点，已广泛应用于数字电视、远程教育、地球遥感、移动通信等领域。
本论文拟对DVB-S2的应用进行研究，分析其在卫星通信系统中的
优点和应用场景，探讨其在数字电视、远程教育、地球遥感、移动通信
等领域中的应用情况和发展前景，为卫星通信技术的发展做出一定的贡献。
二、研究内容
1. DVB-S2的基本原理和技术
2. DVB-S2在数字电视中的应用
3. DVB-S2在远程教育中的应用
4. DVB-S2在地球遥感中的应用
5. DVB-S2在移动通信中的应用
6. DVB-S2应用的案例分析与比较
三、研究方法
本研究将采用文献综述、案例分析、比较分析等方法，对DVB-S2
在数字卫星地球站系统中的应用进行研究。
四、预期结果
本研究将得出DVB-S2在数字卫星地球站系统中的应用情况和发展
前景，为相关行业提供参考和建议。
并且，本研究将揭示DVB-S2与其他卫星通信技术的比较和优劣势，为卫星通信技术的进一步发展提供参考。
1引言由于卫星转发器和天线技术的发展，使得在卫星通信系统中采用高阶调制方式成为可能。
相对于第一代数字卫星广播标准DVB -S 仅有一种调制方式QPSK ，DVB -S2标准采用了4种调制方式[1]：QPSK ，8PSK ，16APSK 和32APSK 。
高阶调制技术的采用使得卫星通信系统的传输能力极大提高，带来较高的经济效益。
基于高阶调制的通信系统通常需要较大的信噪比（SNR ）才能获得理想的系统性能，DVB-S2系统利用BCH+LDPC 这一性能优越的编码方案与高阶调制技术相结合，来降低系统对输入端SNR 的要求。
系统接收端通过软输出解调算法得到编码比特的“软信息”，送至译码器。
软输出解调算法对于整个系统性能的优劣起着关键作用，通常采用基于最大后验概率准则的对数似然比（Log-Likelihood Ratio ，LLR ）算法计算高阶调制信号的软输出解调信息，但算法涉及指数与对数运算，复杂度较高，实现困难，因此对其简化算法的研究是很有意义的。
关于这方面的工作，针对PSK 和QAM 调制信号已经有不少人做过研究[2-3]，但是针对APSK 调制信号的研究还少有报道。
笔者研究了DVB-S2标准中的16APSK 调制的星座图特点，提出一种高斯白噪声信道下的简化对数似然比软输出解调算法，仿真结果表明，该算法在复杂度和精度方面取得了较好的折中。
2DVB-S2中的16APSK 调制及LLR 算法DVB-S2中的16APSK 调制针对卫星信道的非线性特性进行了专门的优化，所有的信号点均匀分布在两个半径分别为R 1和R 2的同心圆上，如图1[4]所示。
每个信号点对应一个4bit 向量{b 3，b 2，b 1，b 0}，其中b 3，b 2，b 1，b 0∈{0，1}。
当4R 21+12R 22=16时，信号的平均能量为1。
外圆和内圆半径的比为γ=R 1/R 2，γ的取值应使星座图的最小欧氏文章编号：1002－8692（2009）S2-0043-04DVB-S2中16APSK 调制的一种简化LLR 算法李莹军，王可人，钱锋，金虎（中国人民解放军电子工程学院，安徽合肥230037）【摘要】针对DVB-S2中的16APSK 调制，提出了一种在加性高斯白噪声下的简化对数似然比解调算法。
一种DVB-S2帧同步算法的设计与实现韩星，杨伟（中国电子科技集团公司第五十四研究所，河北石家庄050081）摘要：针对低信噪比场景下DVB-S2信号的帧同步及接收解调难题，提出了一种适用于VCM/ACM的工作模式——基于帧信息的低信噪比帧同步算法。
该帧同步算法融合了DVB-S2帧内SOF段、PLSC段以及导频段的符号特性，在不同信噪比环境下的误帧率均低于对照算法。
利用帧信息优化峰值搜索算法的性能，克服了基于阈值的峰值检测算法对信道衰落极为敏感的缺点，同时突破了窗函数法仅适用于CCM工作模式的弊端，并在FPGA内完整实现了对DVB-S2信号从中频输入到FEC帧输出的处理过程。
关键词:DVB-S2；VCM/ACM模式；帧同步算法中图分类号：TN911文献标志码：A文章编号:1008-1739(2021)07-60-5Design and Implementation of Frame Synchronization Algorithm forDVB-S2HAN Xing,YANG Wei(The54th Research Institute of CETC,Shijiazhuang050081,China)Abstract：The problems of f rame synchronization and receiving demodulation ofDVB-S2in low SNR condition are analyzed.In view ofthese problems,a frame synchronization algorithm in low SNR condition based on frame information is proposed,which is suitable for VCM/ACM operating mode.The frame synchronization algorithm combines SOF segment,PLSC segment and pilot segment,and its error rate in different SNR conditions is lower than that of other ing frame information to optimize the performance of peak search algorithm,it overcomes the shortcomings of the peak detection threshold algorithm which is sensitive to channel fading,and breaks through the disadvantage that window function method is only suitable for CCM mode.The signal processing from IF signal input to FEC frame output is implemented in FPGA.Keywords：DVB-S2;VCM/ACM mode;frame synchronization algorithm0引言DVB-S2作为第2代卫星数字视频广播标准，除了被广泛应用于广播服务、交互应用以及卫星新闻采集等民用领域，也被军用卫星通信系统广泛采纳，作为其下行协议和广播通信标准⑴。
