大连理工大学《电路理论》在线作业附标准答案（1）大连理工大学《电路理论》在线作业附标准答案试卷总分:100 得分:100一、单选题 (共 6 道试题,共 30 分)1. 把并联谐振回路用作滤波电路利用到了并联谐振电路的何种特性？（）A. 谐振时阻抗最小B. 谐振时阻抗最大C. 谐振时电流最大D. 谐振时电流最小满分：5 分正确答案:D2. 三相电路的无功功率与下列哪项值相等？（）A. 各相无功功率B. 各相有功功率C. 各相无功功率之和D. 各相有功功率之和满分：5 分正确答案:C3. 星形连接的三相电源，当三个相电压对称时，三个线电压相量所构成的星形位置相当于三个相电压相量所构成的星形位置向逆时针方向旋转了（）度。
A. 30B. 60C. 120D. 150满分：5 分正确答案:A4. 三相交流电路中，三相负载的连接方式有几种？（）A. 一种B. 两种C. 三种D. 四种满分：5 分正确答案:B5. 谐振电路中，通频带与品质因数（）。
A. 成正比B. 相等C. 成反比D. 没有比例关系满分：5 分正确答案:C6. 电路中的（）以上不同频率的电源共同作用时，将在电路中产生非正弦交流量。
A. 两个B. 三个C. 四个D. 五个满分：5 分正确答案:A二、多选题 (共 6 道试题,共 30 分)1. 当互感现象存在时，关于一个线圈电压的说法正确的是（）。
A. 与流过本身的电流无关B. 与流过本身的电流有关C. 与相邻线圈中的电流无关D. 与相邻线圈中的电流有关满分：5 分正确答案:BD2. 如果选择互感电压的参考方向与互感磁通的参考方向符合右手螺旋法则，当di/dt<0时，（）。
A. 互感电压为正B. 互感电压为负C. 互感电压的实际方向与参考方向一致D. 互感电压的实际方向与参考方向相反满分：5 分正确答案:BD3. 对称三相电源是指（）的三相正弦电压uA、uB、uC。
A. 振幅值相等B. 频率相同C. 周期相同D. 相位上互差120°满分：5 分正确答案:ABCD4. 串联谐振电路中L和C两端的电压（）。

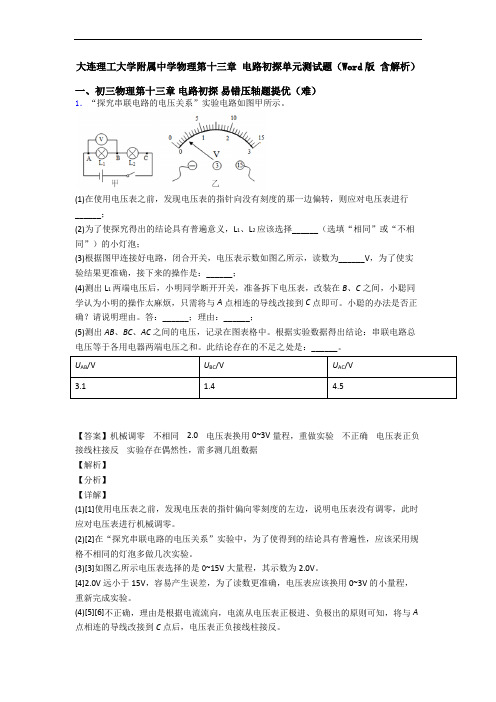

大连理工大学附属中学物理第十三章电路初探单元测试题（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。
(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。
小聪的办法是否正确？请说明理由。
答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。
根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。
此结论存在的不足之处是：______。
U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。
(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。
(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。
[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。
(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。
(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。
大连理工大学22春“电气工程及其自动化”《电工学》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.若一个电感元件两端的电压为零，则其储能也一定为零。
()A.正确B.错误参考答案：B2.变压器一、二次绕组电流与匝数成反比，只有在满载和接近满载的情况时才成立。
()A.正确B.错误参考答案：A3.晶体管的交流小信号电路模型只能用来分析放大电路中的交流分量。
()A.正确B.错误参考答案：A4.放大电路的输出电阻最好能()负载电阻。
A.等于B.大于C.远大于D.远小于参考答案：D5.直接耦合放大电路的输出漂移电压均为10mV，若要放大0.1mV的信号，则下列放大倍数可用的是()。
B.10C.100D.10000参考答案：D6.某一380V星形联结的三相异步电动机，电源电压为()时才能接成三角形。
A.110VB.380VC.220VD.440V参考答案：C7.变压器满载时的电流等于额定电流。
()A.正确B.错误参考答案：A8.电气自动控制中，行程控制包括限位控制和往返控制两种。
()A.正确B.错误参考答案：A9.三相异步电动机在正常运行中，若电源电压下降，电动机的定子电流会相应下降。
()A.正确B.错误参考答案：B收音机的输出变压器一次绕组匝数为230，二次绕组匝数为80，原配接8的扬声器，现改用4Ω的扬声器，则二次绕组的匝数应改为()。
A.40B.56C.64D.81参考答案：B11.积分电路中的反相输入端不是虚地端。
()A.正确B.错误参考答案：B12.三相异步电动机的旋转磁场的旋转方向是与三相绕组中的三相电流的相序()的。
A.相反B.一致C.变化D.无关参考答案：B13.以下代表电路与电源之间往返交换的功率的是()。
A.有功功率B.无功功率C.视在功率D.总功率参考答案：B14.电感性负载并联电阻后，电路的功率因数将会()。
A.降低B.提高D.不定参考答案：B15.差分放大电路是没有抑制零点漂移作用的。
大连理工大学网络教育学院2021年秋《电路理论》期末考试复习题一、单项选择题答案：1～5 ACBAD6～10BBACC11～15 ACBDD1、词头兆代表的倍率是10的（）次方。
A．6B．3C．-3D．-62、当单位正电荷沿任一闭合路径移动一周时，其能量（）。
A．增大B．减小C．不改变D．变化不定3、下列哪项不是电路中的主要物理量？（）A．电流B．电容C．电压D．电功率4、理想电流源与任何二端元件（）可等效为该理想电流源。
A．串联B．并联C．串并联都可D．串并联都不可5、当满足最大功率匹配条件RL=RO时，RO吸收的功率（）RL吸收的功率。
A．大于B．小于C．不等于D．等于答案：1～5 ACBAD6～10BBACC11～15 ACBDD6、下列哪项与其他选项不是同一概念？（）A．非独立电源B．独立电源C．受控电源D．受控源7、电压源与电阻串联的模型可以和（）进行等效变换。
A．电压源与电阻并联的模型B．电流源与电阻并联的模型C．电流源与电阻串联的模型D．理想电压源8、电容的电压和电流为关联参考方向时，通过电容的电流（）电容上电压的变换率。
A．正比于B．等于C．反比于D．无关于9、下列哪项是电感元件的伏安关系？（）A．i=C*du/dt B．q=CuC．u=L*di/dt D．Ψ=Li10、在实际中，家用电器大多呈现（）。
A．阻性B．容性C．感性D．其他选项都不正确答案：1～5 ACBAD6～10BBACC11～15 ACBDD11、只有（）正弦量的相量才能相互运算。
A．相同频率B．相同大小C．不同频率D．不同大小12、在电压一定的条件下，感抗越大，（）。
A．电路中的电流越大B．电路中的电流不变C．电路中的电流越小D．电路中的电流变化不定13、RLC并联电路中电纳值大于零时，电路（）。
A．呈感性B．呈容性C．呈阻性D．不定性质14、三相负载星形连接时，负载端线电压的有效值是相电压有效值的（）倍。
A．0.707B．1C．1.414D．1.73215、工程中常用（）来说明谐振电路选择性的好坏。
大连理工大学智慧树知到“电气工程及其自动化”《电路理论》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.确定电压、电流的初始值是对动态电路进行暂态分析的一个重要环节。
()A.正确B.错误2.等效网络的“等效”指的是“对内等效”。
()A.正确B.错误3.在交流电路中，负载从电源接受的有功功率等于电流与电压的乘积。
()A.正确B.错误4.当互感现象存在时，关于一个线圈电压的说法正确的是()。
A.与流过本身的电流无关B.与流过本身的电流有关C.与相邻线圈中的电流无关D.与相邻线圈中的电流有关5.非正弦周期量的平均值和它的绝对值在()周期内的平均值相等。
A.四分之一个B.二分之一个C.四分之三个D.一个6.星形接法中，从始端引出的三根导线称为()。
A.中线B.零线C.端线D.火线7.n个电阻并联，其等效电阻正确说法是()。
A.等效电路等于各个电阻之和B.等效电阻等于各个电阻的倒数之和C.等效电阻等于各个电阻之和的倒数D.等效电阻的倒数等于各个电阻的倒数之和8.在正弦交流电路中，负载获得最大功率的条件与其调节参数的方式有关。
()A.错误B.正确9.星形连接的三相电源，当三个相电压对称时，三个线电压相量所构成的星形位置相当于三个相电压相量所构成的星形位置向逆时针方向旋转了()度。
A.30B.60C.120D.15010.在关联参考方向下，电阻元件的电流和电压的相位关系是()。
A.电流超前于电压90°B.电流滞后于电压90°C.反相的D.同相的第1卷参考答案一.综合考核1.参考答案：A2.参考答案：B3.参考答案：B4.参考答案：BD5.参考答案：D6.参考答案：CD7.参考答案：D8.参考答案：B9.参考答案：A10.参考答案：D。
大连理工大学22春“电气工程及其自动化”《电路理论》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.确定电压、电流的初始值是对动态电路进行暂态分析的一个重要环节。
()A.正确B.错误参考答案：A2.线圈1对线圈2的互感系数和线圈2对线圈1的互感系数是不等的。
()A.错误B.正确参考答案：A3.串联谐振回路适用于()的电源。
A.低内阻B.中内阻C.高内阻D.高中低内阻参考答案：A4.通常低压供电网采用()。
A.单相单线制B.三相三线制C.三相四线制D.三相五线制参考答案：C下列关于支路电流法的说法中，正确的是()。
A.网孔是独立回路B.网孔不一定是独立回路C.独立回路是网孔D.独立回路不一定是网孔参考答案：AD6.下列有关受控源概念的说法中正确的是?()A.受控源能产生电能B.受控源不能产生电能C.受控源输出的能量由独立源提供D.受控源输出的能量不由独立源提供参考答案：BC7.频谱图可以分为()。
A.振幅频谱B.相位频谱C.波形频谱D.压降频谱参考答案：AB8.当电路中含有一个只有理想电压源的支路时，应该如何处理?()A.尽可能选取理想电压源支路的负极性端作为参考点B.尽可能选取理想电压源支路的正极性端作为参考点C.把理想电压源支路中的电流作为未知量D.把理想电压源支路中的电压作为未知量参考答案：AC9.不同频率的正弦量，其相量也可以画在同一复平面上。
()10.节点电位是指在电路中任选某一节点为参考点，其他节点到参考点之间的电压。
()A.错误B.正确参考答案：B11.在工程上，最大功率传输条件和阻抗匹配不是同一概念。
()A.正确B.错误参考答案：B12.下列关于一阶电路的说法中，正确的是()。
A.零输入响应是由非零初始状态产生的B.零状态响应是由非零初始状态产生的C.零输入响应是由外加激励产生的D.零状态响应是由外加激励产生的参考答案：AD13.阻容耦合电路具有隔直的作用。
()A.正确B.错误参考答案：A14.电路电纳值的正负决定了导纳角的正负。
大工《电路理论》在线作业1-0001
电路中任一闭合路径称为（）。
A:支路
B:节点
C:回路
D:网孔
参考选项：C
一电路有3条支路，2个节点，那么它有（）个独立的KCL方程。
A:4
B:3
C:2
D:1
参考选项：D
电流控制电压源的英文缩写是（）。
A:CCCS
B:VCCS
C:CCVS
D:VCVS
参考选项：C
运用两种电源模型等效条件时，Is的参考方向（）。
A:要与Us从正极指向负极的方向相一致
B:要与Us从负极指向正极的方向相一致
C:与Us的方向无关
D:任何时刻都规定向上
参考选项：B
当单位正电荷沿任一闭合路径移动一周时，其能量（）。
A:增大
B:减小
C:不改变
D:变化不定
参考选项：C
电荷的定向移动形成（）。
A:电流
B:电压
C:电阻
D:电功率
参考选项：A
1。
大连理工大学智慧树知到“电力系统自动化技术”《电路分析基础》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.电荷(带电粒子)的定向移动形成()。
A.电流B.电压C.电阻D.电抗2.对于正弦交流电路的任意回路，沿同一方向巡行，电压的相量和等于零。
()T.对F.错3.在单一参数交流电路中，下述哪些值为零?()A.电容元件的有功功率B.电感元件的有功功率C.电阻元件的无功功率D.电阻元件的视在功率4.下列选项中不是电感单位的是()。
A.欧姆B.亨利C.毫亨D.微亨5.由电源的等效变换，电压源模型(理想电压源与电阻的串联)可以等效变换为电流源模型(理想电流源与电阻的并联)，就是()定理。
A.戴维南B.叠加C.诺顿D.基尔霍夫6.应用叠加定理时，需要注意的是()。
①独立电压源短路; ②独立电压源开路; ③独立电流源短路; ④独立电流源开路。
A.①③B.①④C.②③D.②④7.工程上把三相电源波形达到最大值的先后顺序称为相序，从滞后到超前的相序称为正序。
()A.正确B.错误8.分析交流电路时，常常利用相位差来说明正弦量之间的相位关系。
()T.对F.错9.当负载阻抗与二端网络的等效阻抗互为共轭复数时，负载获得最大功率。
()A.正确B.错误10.交流电路使用叠加定理，电源单独作用时，()。
A.电压源除源代之以开路B.电压源除源代之以短路C.电流源除源代之以开路D.电流源除源代之以短路第1卷参考答案一.综合考核1.参考答案：A2.参考答案：T3.参考答案：ABC4.参考答案：A5.参考答案：C6.参考答案：B7.参考答案：B8.参考答案：T9.参考答案：A10.参考答案：BC。
大 连 理 工 大 学
课程名称: 电路理论
一、共八题(56分)
1.求图示电路中的 U 和 I 。
解：化简电路，如图所示：
根据分压公式，得：
2.已知:U s 单独作用时, 9Ω电阻消耗的功率
为0.36W, I s 单独作用时, 9Ω电阻消耗的功率
为5.76W 。
求U s 、I s 同时作用时, 9Ω电阻
中的电流、电压、功率。
解：用叠加法。
(1)U S 单独作用时：(2) I S 单独作用时：
U S 、I S 共同作用时：I = I 1+I 2 = 0.2+0.8 = 1 A
U = 9I = 9*1 = 9 V
P = UI = 9*1 = 9 W
28V
28V
A 72
228
=+=
I 则：V 728*2
1
*21-=-=U A .. 209
36
09
则：9由已知，得：12
1===
=P
I I P A .. 809
76
59
则：9由已知，得：22
2
===
=P I I P
3、求图示电路中的输入电阻R ab 。
解：化简电路如图所示：
4、求图示二端口网络的输入电阻。
解：在二端口网络上加电压U ，得电流I 。
由KVL ，得：U =10I -μU
则：(1+μ)U=10I
得：
Ω
=+=++++
= 14 2
432)3(4 ab 21212则：R Ωμ
+==
110ab
I U R
5. 求图示电路中3Ω电阻的电压。
解：(1)由KVL ，得：12=I +3(I +6)+2I
则：I = -1 A
得：U =3(I +6)= 3(-1+6)=15 V
(2)节点法：设节点电压为U n1，节点电压方程为：
6.求图示电路中I s 的功率。
解：化简电路如图所示：
由KVL ，得：U =-2*10-10+20=-10 V
则：P = UI S = -10*2 = -20 W
由于电流源I S 的电压与电流为关联参考方向，
所以电流源为发出功率20W 。
20V
V
A
-1 , V 31(1n1n1n1
n1
15)1(2132则：13解方程，得：12632112=--=-===⎪⎩⎪⎨
⎧-=++=+I U
U I U I U I U
20V
7、图示电路中,由电压表测出AB 间的电压为20V ，在
AB 间接60Ω电阻时，AB 间的电压为15V ，若AB
求短路电流。
解：以AB 端为外电路的戴维南等效电路如图所示。
由于电压表测出AB 间的电压为20V
得：U OC =20 V
在AB 端接60Ω电阻时：
得：R eq=20 Ω
在AB 端短路时：
I AB = U OC /R
eq = 20/20 =1 A
8、求图示电路的戴维南等效电路。
解：(1)开路电压U OC ，如图所示。
由于 I =0 A
则：3I 受控源电压源为0V 。
得：
(2)输入电阻R eq ，如图所示。
加电压U ，得电流I ，得：
得：R eq = U /I = 5 Ω
(3)戴维南等效电路为：
U R 15
60
60
=+=OC AB eq U R
U V OC 3
16
1636*35636=+++=
U I
I I U 56
36
*33=++=5 3
16
二、(10分)列出回路电流方程，求电流
I 。
方法一：
解：在电路图中，选择三个回路，其回
路电流分别为I 1、I 2、I 3，设电流源的电
压为U 。
则回路电流方程为： 解方程，得：I =-2 A
方法二：
解：在电路图中，选择三个回路，其回
路电流分别为I 1、I 2、I 3。
则回路电流方程为： 解方程，得：I =-2 A
⎪⎪
⎪⎩
⎪
⎪⎪
⎨⎧====++=8--22-4)(28-- 12233231I I I
I I U I I I U I I
4Ω
8I ⎪⎪⎩
⎪⎪
⎨
⎧===++++-=233211-22)(1-4)2(1 I
I I I I I I I 8
84Ω8I
三、(10分)列写图示电路的节点电压方程
，并求出两个独立电流源的功率.
解：取0为参考点，其它节点的电压为：
U n1、U n2、U n3，则节点电压方程为：
解方程，得：U n1=-2 V ，U n2=1 V ，U n3=2 V
2A 电流源的功率为：P =2(U n3- U n1-2*2)=2(2-(-2)-4)=0 W
6A 电流源的功率为：P =6(U n2- U n3)=6(1-2)=-6 W
方法二：
解：取0为参考点，其它节点的电压为：
U n1，U n2，U n3 。
设2I 受控源的电流为I 1，
1V 电压源的电流为I 2，
则节点电压方程为：
解方程，得：U n1=-4 V ，U n2=-2V ，U n3=-1V
2A 电流源的功率为：P =2(- U n1-2*2)=2(-(-4)-4)=0 W
6A 电流源的功率为：P =6U n3=6(-1)=-6 W
阿
⎪⎪⎪⎩
⎪
⎪⎪
⎨⎧-=-=+++--==226)12121(2
112n3
n3n2
n1n2n1 U I U U U U I
U
阿⎪
⎪⎪
⎪⎪⎪⎩⎪⎪
⎪⎪⎪⎪⎨⎧=-=-=+--=++---=++=-+1
225106)151(5121
5102512151(2211n2n3n2n1n2n3
n1n2n3n1 U U I U U U I I U U I I U I U U
四、(12分) 图示电路的负载电阻 R
可变，求 R =? 时，其吸收的功率
最大，最大功率是多少？
解：(1) 开路电压U OC ，如图所示。
由KVL ，得：
6=2I +2(I +4I )=12I
则：I = 0.5 A
得：U OC =2I +2(I +4I )
=12 I
=6 V
(2)输入电阻R eq ，如图所示。
由KVL ，得：
U = 2I +4I 1-2I =4I 1
则：R eq = U /I 1=4 Ω
(3)最大功率。
当 R =R eq =4 Ω 时，电阻获得
最大功率：
2Ω
W
eq 25.24
*46*642
===R U P OC
五、(12分)图示电路N R 为互易网络，求图(b)中电压U 。
解：对图(b)电路，把4Ω
路，求其余电路的戴维南等效电路。
(1)短路电流I sc ：如图(c)(a)电路为互易网络，则：
(2)输入电阻R eq ，如图(d)所示，该电路
与图(a)电路相同，加电压U ，得电流I ，则：
(3)求U ，图(b)电路的等效电路如图(e)所
示，则：
A 15.0*1
2==SC I Ω=-=
11
21
eq R V
eq
eq
SC 6.1)11(1
41
*4)
1(44-=++-
=++-
=I R R U。
