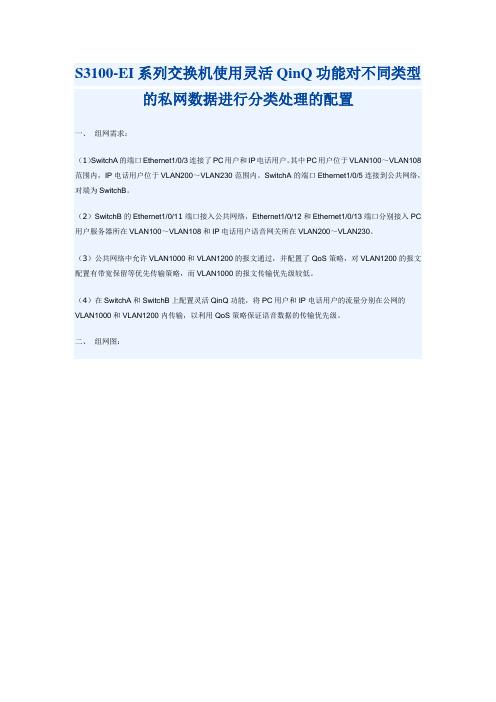

S3100-EI系列交换机使用灵活QinQ功能对不同类型的私网数据进行分类处理的配置一、组网需求：（1）SwitchA的端口Ethernet1/0/3连接了PC用户和IP电话用户。
其中PC用户位于VLAN100～VLAN108范围内，IP电话用户位于VLAN200～VLAN230范围内。
SwitchA的端口Ethernet1/0/5连接到公共网络，对端为SwitchB。
（2）SwitchB的Ethernet1/0/11端口接入公共网络，Ethernet1/0/12和Ethernet1/0/13端口分别接入PC 用户服务器所在VLAN100～VLAN108和IP电话用户语音网关所在VLAN200～VLAN230。
（3）公共网络中允许VLAN1000和VLAN1200的报文通过，并配置了QoS策略，对VLAN1200的报文配置有带宽保留等优先传输策略，而VLAN1000的报文传输优先级较低。
（4）在SwitchA和SwitchB上配置灵活QinQ功能，将PC用户和IP电话用户的流量分别在公网的VLAN1000和VLAN1200内传输，以利用QoS策略保证语音数据的传输优先级。
二、组网图：三、配置步骤：（1）配置SwitchA# 在SwitchA上创建VLAN1000、VLAN1200和Ethernet1/0/3的缺省VLAN5。
<SwitchA> system-view [SwitchA] vlan 1000[SwitchA-vlan1000] quit[SwitchA] vlan 1200[SwitchA-vlan1200] quit[SwitchA] vlan 5[SwitchA-vlan5] quit# 配置端口Ethernet1/0/5为Hybrid端口，并在转发VLAN1000和VLAN1200的报文时保留VLAN Tag。
[SwitchA] interface Ethernet 1/0/5[SwitchA-Ethernet1/0/5] port link-type hybrid[SwitchA-Ethernet1/0/5] port hybrid vlan 1000 1200 tagged[SwitchA-Ethernet1/0/5] quit# 配置端口Ethernet1/0/3为Hybrid端口，缺省VLAN为VLAN5，并在转发V LAN5、VLAN1000和VLAN1200的报文时去除VLAN Tag。
5 QinQ配置关于本章介绍QinQ的基本知识、配置方法和配置实例。
说明S2700SI和S2710SI不支持QinQ。
5.1 QinQ概述QinQ技术是一项扩展VLAN空间的技术，通过在802.1Q标签报文的基础上再增加一层802.1Q的标签头来达到扩展VLAN空间的功能，可以使私网VLAN透传公网。
5.2 设备支持的QinQ特性QinQ因为其自身简单灵活的特点，在各解决方案中扮演着重要的角色。
5.3 配置基本QinQ配置基本QinQ功能后，对于从接口进来的报文，加上一层公网Tag，实现用户报文在公网内转发。
5.4 配置灵活QinQ配置二层灵活QinQ接口后，对于从接口进来的带有私网Tag的用户报文，统一加上公网的Tag，实现用户报文在公网内转发。
5.5 配置外层VLAN Tag的TPID值为了实现不同厂商的设备互通，需要配置外层VLAN Tag的TPID值。
5.6 配置VLANIF接口支持QinQ Stacking功能当用户需要从本端设备远程登录到远端设备上进行远端管理时，可在远端设备上的管理VLAN对应的VLANIF接口上部署QinQ Stacking功能实现。
5.7 配置举例配置举例结合组网需求、配置思路来了解实际网络中QinQ的应用场景，并提供配置文件。
5.1 QinQ概述QinQ技术是一项扩展VLAN空间的技术，通过在802.1Q标签报文的基础上再增加一层802.1Q的标签头来达到扩展VLAN空间的功能，可以使私网VLAN透传公网。
在基于传统的802.1Q协议的局域网互联模式中，当两个用户网络需要通过ISP互相访问时，ISP必须为每个接入用户的不同VLAN分配不同的VLAN ID，如图5-1所示。
假设用户的网络1和网络2位于两个不同地点，并分别通过ISP的PE1、PE2接入骨干网。
如果用户需要将网络1的VLAN100～VLAN200和网络2的VLAN100～VLAN200互联起来，那么必须将CE1、PE1、P和PE2、CE2的相连接口都配置为Trunk属性，并允许VLAN100～VLAN200通过。
宽带接入QinQ配置指南1.测试组网拓扑DSLAM-1DSLAM-2DSLAM-3DSLAM-4BRASP-VLAN:1650 C-VLAN:101-580P-VLAN:1651C-VLAN:101-580P-VLAN:1652C-VLAN:101-580P-VLAN:1653C-VLAN:101-580 QinQ测试组网图2.会聚交换机T64G配置特权模式下：创建外层标签VLANvlan 1650vlan 1651vlan 1652vlan 1653全局配置模式下：配置QinQinterface gei_5/1negotiation autohybrid-attribute fiberswitchport mode trunk；上行端口必须为trunk模式switchport trunk native vlan 1；native vlan使用缺省switchport trunk vlan 1650-1653；配置需要上行的外层vlan id switchport qinq uplink；配置设备QinQ上行端口!interface gei_5/5negotiation autoswitchport mode hybrid；用户端口必须为hybrid或access模式，一般采用hybrid模式，主要因为一个用户端口可能根据需要打不同的外层vlan id。
switchport hybrid native vlan 1；native vlan使用缺省switchport hybrid vlan 1650 untag；配置需要上行的外层vlan id，为untag方式。
switchport qinq customer；配置设备QinQ用户端口!interface gei_5/6negotiation autoswitchport mode hybridswitchport hybrid native vlan 1switchport hybrid vlan 1651 untagswitchport qinq customer!interface gei_5/7negotiation autoswitchport mode hybridswitchport hybrid native vlan 1switchport hybrid vlan 1652 untagswitchport qinq customer!interface gei_5/8negotiation autoswitchport mode hybridswitchport hybrid native vlan 1switchport hybrid vlan 1653 tagswitchport qinq customer!配置vlan session，确定转包的转发流程，实际只规定了包的上行方向，下行是通外层vlan id进行的。
QinQ 目录目录第1章 QinQ配置....................................................................................................................1-11.1 QinQ简介...........................................................................................................................1-11.1.1 原理介绍..................................................................................................................1-11.1.2 QinQ的实现方式......................................................................................................1-21.1.3 QinQ报文的TPID值可调功能...................................................................................1-21.2 配置端口的VLAN VPN特性功能.........................................................................................1-31.2.1 配置准备..................................................................................................................1-31.2.2 配置过程..................................................................................................................1-31.3 配置基于流分类的Nested VLAN........................................................................................1-41.3.1 配置准备..................................................................................................................1-41.3.2 配置过程..................................................................................................................1-41.4 配置端口的QinQ报文TPID值可调功能...............................................................................1-51.4.1 配置准备..................................................................................................................1-51.4.2 配置过程..................................................................................................................1-51.5 配置VLAN-VPN Tunnel......................................................................................................1-61.5.1 VLAN-VPN Tunnel简介...........................................................................................1-61.5.2 VLAN-VPN Tunnel配置...........................................................................................1-71.6 QinQ的显示与维护.............................................................................................................1-71.7 QinQ典型配置举例.............................................................................................................1-81.7.1 基于流分类的Nested VLAN配置过程举例...............................................................1-81.7.2 端口的QinQ报文TPID值可调功能配置过程举例......................................................1-91.7.3 VLAN-VPN Tunnel典型配置举例...........................................................................1-11第1章 QinQ 配置下表列出了本章所包含的内容。
QinQ配置方法参考一、QinQ原理介绍QinQ是指将用户私网VLAN Tag封装在公网VLAN Tag中，使报文带着两层VLAN Tag穿越运营商的骨干网络（公网）。
在公网中报文只根据外层VLAN Tag（即公网VLAN Tag）传播，用户的私网VLAN Tag被屏蔽。
带单层VLAN Tag的报文结构如下所示：D S D(0~1500B)FCA (6B)A(6B)E TYP E(8100)(2B)用户VL AN TAG(2B)E TYP E(2B)ATA S(4B)图1-1带用户VLAN Tag的报文带双层VLAN Tag的报文结构如下所示：图1-2封装了外层VLAN Tag的报文由于QinQ的实现是基于802.1Q协议中的Trunk端口概念，要求隧道上的设备都必须支持802.1Q协议，所以QinQ只适用于小型的、以三层交换机为骨干的企业网或小规模的城域网。
QinQ主要可以解决如下几个问题：●缓解日益紧缺的公网VLAN ID资源问题；●用户可以规划自己的私网VLAN ID，不会导致和公网VLAN ID冲突；●为小型城域网或企业网提供一种较为简单的二层VPN解决方案。
二、QinQ的实现方式华为系列路由交换机通过以下两种方式实现QinQ：（1）开启端口的VLAN VPN特性功能开启端口的VLAN VPN功能后，当该端口接收到报文，无论报文是否带有VLAN Tag，交换机都会为该报文打上本端口缺省VLAN的VLAN Tag。
这样，如果接收到的是已经带有VLAN Tag的报文，该报文就成为双Tag的报文；如果接收到的是Untagged的报文，该报文就成为带有端口缺省VLAN Tag的报文。
（2）配置基于流分类的Nested VLAN基于流分类的Nested VLAN特性是对QinQ的一种更灵活的实现，即通常所说的灵活QinQ。
用户可以对端口下匹配特定ACL流规则的报文进行如下操作：●设置报文的外层VLAN Tag●修改报文的外层VLAN Tag三、QinQ配置举例图1-3配置实例网络拓扑图如图说明：Dslam1的用户VLAN100～199，在S8505下行口打上VLAN1000的外层VLAN；Dslam2的用户VLAN200～299，在LanSwitch下行口打上VALN2000的外层VLAN；Dslam设备的管理NMS VLAN 999，网管VLAN的外层VLAN假设在S8505上为VLAN 1999。
QinQ配置参考2009-3-20福建星网锐捷网络有限公司版权所有侵权必究目录1 QinQ配置1.1 QinQ简介QinQ是一种二层交换技术，在服务商网络边缘连接用户网络的交换机（即PE）上配置，实现了“用户数据跨服务商网络透明传输”，达到VPN的效果。
PE接收到的用户数据帧很可能已经被用户自己的交换机打了一层802.1q Tag（即C-Tag）。
PE将该数据帧再打上一层802.1q Tag（即S-Tag），转发到服务商网络中。
在服务商网络中，数据帧根据S-Tag进行转发，到达对端PE。
对端PE剥去S-Tag，将数据帧转发到用户网络中。
关于文中出现的技术术语/缩略语，后文“附录”中有简要解释。
1.2 QinQ配置指导注意事项缺省状态下，QinQ功能是关闭的。

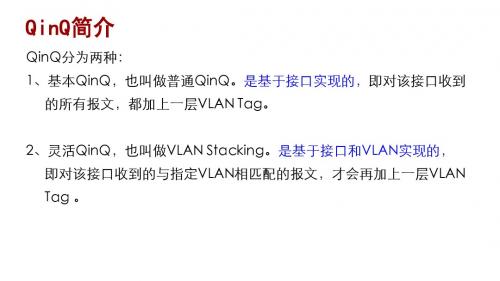

☹配置QinQ有如下注意事项：●路由口不能设置为Tunnel Port●Ap口可以设置成Tunnel Port●配置为Tunnel的端口不能再启用802.1x功能●配置为Tunnel的端口上不能启用集群●配置为Tunnel的端口上不加入STP算法●配置为Tunnel的端口上不能启用GVRP●配置为Tunnel的端口无法使能System-guard步骤1：根据实际网络需求，选定一种基本配置模型QinQ 有三种基本配置模型：●基于端口的QinQ基于端口的QinQ，也称为“基本QinQ”。
仅能够实现“用户数据帧跨服务商网络透明传输”。
广泛适用。
●基于C-Tag的QinQ基于C-Tag的QinQ，是“灵活QinQ”的一种。
在实现“用户数据帧跨服务商网络透明传输”的同时，能够在服务商网络中识别出C-Tag属于特定范围的用户数据帧。
●基于流特征的QinQ基于流特征的QinQ，是“灵活QinQ”的一种。
在实现“用户数据帧跨服务商网络透明传输”的同时，能够在服务商网络中识别出具有特定数据流特征的用户数据帧。
步骤2：配置“基本配置模型”和“可选配置”1.参照“基本配置模型”，完成QinQ必选配置。
一、QinQ简介 (2)(一)QinQ概述 (2)(二)QinQ特性 (4)1.二层接口的QinQ (4)2.QinQ Mapping (5)3.终结子接口 (5)4.动态QinQ (8)5.QinQ终结子接口支持URPF (10)(三)总结 (10)(四)思考 (10)一、ME60侧配置QinQ (10)(一)配置QinQ二层隧道 (10)1.建立配置任务 (10)2.创建QinQ二层接口的外层VLAN (11)3.配置二层接口的QinQ功能 (11)4.（可选）配置外层Tag的协议类型 (12)5.检查配置结果 (12)(二)配置二层灵活QinQ (14)1.建立配置任务 (14)2.创建QinQ二层接口的外层VLAN (14)3.配置二层灵活QinQ接口 (15)4.（可选）配置外层Tag的协议类型 (15)5.检查配置结果 (16)(三)配置动态QinQ (17)1.建立配置任务 (17)2.配置接口的模式为用户终结模式 (18)3.配置动态QinQ (18)4.配置DHCP Snooping (19)5.检查配置结果 (19)(四)配置QinQ终结子接口支持URPF (21)1.建立配置任务 (21)2.配置以太网主接口 (21)3.配置以太网子接口 (22)4.配置QinQ子接口的URPF功能 (22)5.检查配置结果 (22)(五)配置Bras用户侧QinQ (23)1.建立配置任务 (23)2.创建用户侧VLAN (24)3.检查配置结果 (24)(六)维护QinQ (24)1. 6.5.6.13.1 清除QinQ的统计信息 (25)2.监控终结子接口运行状况 (25)3.调试QinQ (25)二、ME60侧QinQ配置举例 (26)(一)配置QinQ二层隧道示例 (26)1.组网需求 (26)2.配置思路 (27)3.数据准备 (27)4.操作步骤 (27)5.配置文件 (29)(二)配置二层灵活QinQ示例 (31)1.组网需求 (31)2.配置思路 (32)3.数据准备 (32)4.操作步骤 (32)5.配置文件 (34)(三)配置动态QinQ示例 (36)1.组网需求 (36)2.配置思路 (37)3.数据准备 (37)4.操作步骤 (38)5.配置文件 (44)(四)配置QinQ终结子接口支持URPF示例 (47)1.组网需求 (47)2.配置思路 (48)3.数据准备 (48)4.操作步骤 (48)5.配置文件 (50)(五)配置用户侧QinQ示例 (51)6.组网需求 (51)7.配置思路 (52)8.数据准备 (52)9.操作步骤 (52)10.配置文件 (53)一、QinQ简介(一)QinQ概述QinQ技术是一项扩展VLAN空间的技术，通过在802.1Q标签报文的基础上再增加一层802.1Q的标签头来达到扩展VLAN空间的功能，可以使私网VLAN透传公网。
