待机和开机电路1.待机电路讲解在开机键上没有高电平电压时,待机电路没有输出+3V或5V电压的情况下需要检修待机电路,待机电路通常采用一片待机芯片,待机芯片常用线性稳压集成电路,常见待机芯片有五脚的、六脚的和八脚的三种。
待机电路有两大作用:●只供给主板上需要待机电压的设备(芯片),为3.3V/5V的直流电压。
●给快捷键键提供高电平。
待机芯片具如下特点:●一个引脚接主供电,一个引脚输出3.3V或5V电压。
●待机芯片为在不开机的时候就输出3.3V或5V电压。
●待机芯片为开机电路提供3.3V或5V电压,因此待机芯片通常靠近开机芯片。
●从开机按键往回找,可以找到待机芯片。
很多笔记本电脑的开机键是通过键盘芯片和排线连到主板,连线比较复杂,查找不方便,可以根据其外形和位置查找。
●若开机电路中的3.3V或5V电压正常,说明待机芯片工作正常。
●待机电路的好坏可根据测量开机键上的电压来判定。
测开机按键上是否有3.3V或5V电压,IBM的待机电压为5V,SONY的待机电压为3.3V。
2.IBM T30待机电路分析IBM T30待机电路如图。
完整的电源供接请参见附录1.1.电源输入电路笔记本电脑的电源输入电路一般有三路。
第一路的由电源适配器经保护隔离电路输出的VINT16电压,此电压经隔离二极管VD10后,输出约为16V的电源电压。
第二路的由主电池经保护隔离电路输出的M-BA T-PWR电压,此电压经保险F9后送到隔离二极管VD19后,输出约为12V的电源电压。
第三路的由从电池经保护隔离电路输出的S-BA T-PWR电压,此电压经保险管F10后送到隔离二极管VD23后,输出约为12V的电源电压。
三路中有一路电压R629送到待机芯片的第5脚,由于电源适配器的电压高于电池电压,所以当插上电源适配器时,由电源适配器给待机电路供电,没有插上电源适配器时,由电池给待机电路供电。
属于并联关系,所以这三路供电之中只要有一路的供电正常,待机电路就能正常工作。
台式机开机电路功能板-H81 使用说明书中盈创信(北京)科技有限公司目录一、简介 (1)二、台式机开机电路功能板-H81介绍 (1)2.1 功能介绍 (1)2.2 功能板外观及接口说明 (2)2.3 功能板指示灯状态说明 (2)三、电路原理图 (3)四、标准故障点设置位置及方法 (3)4.1 故障点设置方法 (3)4.2 故障点设置方案 (4)4.3 故障点设置方法建议 (4)五、料包清单 (4)六、注意事项 (5)七、装箱清单 (5)一、简介中盈创信芯片级检测与维修实训室方案专为芯片级检测与维修实训室设计,实训室设备组件包括芯片级检测与维修功能板、智能检测平台、智能检测平台中心管理系统和智能检测软件。
其中功能板属于实训类消耗品,每一种功能板均为某种设备中某一部分电路的还原及改进,可对功能板进行故障循环的设定及维修。
功能板可以与智能检测平台配合,实现功能板的维修前故障检测,维修后结果确认,进而与中盈创信芯片级检测与维修实训室管理软件联动,实现课程组织、实验管理、教师及学生管理、成绩管理等功能。
中盈创信芯片级检测与维修实训室方案是各院校组建芯片级检测与维修实训室培养芯片级检测与维修人才的理想选择。
二、台式机开机电路功能板-H81介绍2.1 功能介绍台式机开机电路功能板-H81为电脑主板开机电路的功能板,能够实现台式机主板开机电路工作过程。
2.2 功能板外观及接口说明1、外接连线接口A(黑色):40PIN的黑色排线接口(与检测平台40PIN黑色排线接口相连,用于维修前及维修后检测,维修过程中无需连接。
)2、外接连线接口B(白色):40PIN的白色排线接口(与检测平台40PIN白色排线接口相连,用于维修前及维修后检测,维修过程中无需连接。
)3、J1:输入9V的直流电源4、LED01:红色指示灯5、HDDLED:红色指示灯6、STBLED:绿色指示灯2.3 功能板指示灯状态说明1、未连接直流电源,这相当电脑关机状态。
电脑主板开机电路检修讲解一、怀疑主机电源好坏:首先接好电源,按下开关,如果不能通电,再把主机的电源拔下来,用镊子把电源的绿线和黑线短路,看电源风扇转不,如果转,说明电源是好的,故障在主机方面。
怀疑主机开关好坏:再把ATX电源线和主板接好,把主板上的开关针、复位针等拔起,用镊子短路开关针触发电源开关,看能不能开机,如果能,就说明是主机箱的开关坏,把主机箱开关拆出清洗。
如果短路开关针触发电源还是不能开机,说明主板真的不能触发开机,把主板从机箱里拆出来检修。
把主板拆下来,先把板上的灰尘清扫干净,以免防碍检修。
先目测一下,看主板上面有无元器件烧坏,鼓包,电脑板上有无烧焦、断线的。
把主板放好,插上假负载,插好电源,测试卡,做好检修准备。
二、、当主板不通电时,首先通过强加电法定位主板不通电的具体故障电路。
也就是说直接短路接绿线和黑线。
如果此时可以加电开机说明故障在软开机电路本身。
如果此时不可以加电,说明有严重的短路现象。
ATX电源内部保护,它不允许自己所输出的电压对地,所以电源内部自动保护了。
可能短路的有红线短路,黄线短路,紫线短路或者是CPU的主供电端短路。
以上的短路现象,在实际主板故障中出现任何一种都会出现强行加电而加不上电。
对于红线短路可能的原因有主板上某个场效应管短路或者是电源管理器短路,还有门电路短路或者是I/O短路,还有南桥短路,也有可能是5V滤波电容短路。
测一下5V ATX对地数值或测供电管对地数值看是否对地短路了。
正常的对地数值是380欧姆左右,那么你明显测供电管对地0欧姆或接近0欧姆左右,这时候肯定是说主板出现芯片对地短路现象造成ATX保护。
对于黄线12V短路通常是电源管理本身和12V滤波电容短路,对于12V短路也有可能是串口芯片有问题。
对于紫线短路可能是南桥、I/O、场效应管和门电路,以及紫线滤波电容和紫线稳压二极管造成。
对于CPU主供电短路可能是场效应管,电源管理器和主供电滤波电容。
对于P4的主板,CPU主供电短路也有可能是北桥短路。
待机和开机电路1.待机电路讲解在开机键上没有高电平电压时,待机电路没有输出+3V或5V电压的情况下需要检修待机电路,待机电路通常采用一片待机芯片,待机芯片常用线性稳压集成电路,常见待机芯片有五脚的、六脚的和八脚的三种。
待机电路有两大作用:●只供给主板上需要待机电压的设备(芯片),为3.3V/5V的直流电压。
●给快捷键键提供高电平。
待机芯片具如下特点:●一个引脚接主供电,一个引脚输出3.3V或5V电压。
●待机芯片为在不开机的时候就输出3.3V或5V电压。
●待机芯片为开机电路提供3.3V或5V电压,因此待机芯片通常靠近开机芯片。
●从开机按键往回找,可以找到待机芯片。
很多笔记本电脑的开机键是通过键盘芯片和排线连到主板,连线比较复杂,查找不方便,可以根据其外形和位置查找。
●若开机电路中的3.3V或5V电压正常,说明待机芯片工作正常。
●待机电路的好坏可根据测量开机键上的电压来判定。
测开机按键上是否有3.3V或5V电压,IBM的待机电压为5V,SONY的待机电压为3.3V。
2.IBM T30待机电路分析IBM T30待机电路如图。
完整的电源供接请参见附录1.1.电源输入电路笔记本电脑的电源输入电路一般有三路。
第一路的由电源适配器经保护隔离电路输出的VINT16电压,此电压经隔离二极管VD10后,输出约为16V的电源电压。
第二路的由主电池经保护隔离电路输出的M-BA T-PWR电压,此电压经保险F9后送到隔离二极管VD19后,输出约为12V的电源电压。
第三路的由从电池经保护隔离电路输出的S-BA T-PWR电压,此电压经保险管F10后送到隔离二极管VD23后,输出约为12V的电源电压。
三路中有一路电压R629送到待机芯片的第5脚,由于电源适配器的电压高于电池电压,所以当插上电源适配器时,由电源适配器给待机电路供电,没有插上电源适配器时,由电池给待机电路供电。
属于并联关系,所以这三路供电之中只要有一路的供电正常,待机电路就能正常工作。
开机触发电路的原理主板开机触发电路的原理:首先我先声明一句话,如果这句话你不记牢的话,你就干脆不要学这个电路了。
这句话是该电路的基本的基本的基础。
这句话就是:经过主板开机键触发(PWR-SW)主板开机电路工作,开机电路将触发信号进行处理,最终将电源第14脚(绿线)拉成低电平,一旦14脚的高电平拉低,触发电源工作,使电源各引脚输出相应的电压,为各个设备供电(即电源开始工作的条件是电源接口的第14脚绿线由高电平变为低电平)。
ATX电源插座上有20根线,由紫线、红线、黄线、黑线、灰线、白线等构成。
32.768KHz晶振为实时晶振,它是ATX电源开关的振荡晶体,也是CMOS的振荡晶体。
1117为电压转换器,作用是将电源的SB5V电压变成+3.3V电压。
该图中用虚线连接的I/O芯片,它的含义是:威盛主板一般用的是南桥来开机(开机电路集成在南桥),而英特尔一般用的是I/O芯片来开机(开机电路集成在I/O 芯片里)。
在触发电路中凡是参加开机的元件均由电源9引脚(紫线)提供+5V供电,该5V电压因为电源一插上插座就会输出5V电压,因此称为待机电压,叫+5VSB(stand by)。
电源线插到主板上的电源插座上时,该电压送到南桥或I/O,为南桥或I/O里面的开机电路提供工作条件,南桥或I/O里的开机电路开始工作。
并送一个电压给晶振,晶振起振,起振电压为0.4V到1.6V。
同时,+5VSB高电位经电阻R,在PW-ON非接地端形成+3.3V高电位。
当PW-ON被触发(即闭合短接)瞬间,相当于将其接地。
+3.3V高电位信号被拉低,变为低电位,南桥(或I/O)接收到低电位信号发出高电平,将图中三极管导通,相当于三极管作为开关作用时闭合导通。
那么绿线的5V电压就接地,被拉成低电平,这恰是文中开始是耳提面命的一句话,也即由此触发电源工作,电源开始输出各路电压(红5V、橙3.3V、黄12V),实现开机。
另外你要学会跑电路,初学者一般遵循从POW-SW到南桥或I/O,在反着从PS ON(绿线)到南桥或I/O查找线路。
开机电路检测流程测量ATX电源接口的红5V,黄12V是否严重对地短路。
1:南桥附近是否有2.5V,3.3V,1.8V的待机电压(南桥不同,待机电压也不同)2:实时晶振是否起振(两脚是否有0.4V左右电压)3:CMOS跳线中间引脚是否为高电平。
(CMOS是否设置正确)4:测量POW开关处是否有2.5V以上高电平。
5:短接POW开关测量是否有低电平触发南桥成功(W83627HF除外)6:查绿线到南桥成I/O之间的线路是否正常。
注:开机电路中易损元件:(1):与开机电路相关的门电路,三极管。
(2):给南桥提供待机电压的正电压稳压器或其它供电元件。
(3):与I/O或南桥。
维修实例1.GPS-810C(E)J:测试点正常不工作,刷BIOS(用联冠810T)无效,后查北桥供电的3055场效应管损坏,板上标识为Q4,更换后OK。
2.-P4主板:型号为Titan667。
测试卡从C1到B0,测试卡过C1,表明CPU已经工作,检测内存不过,查内存的供电,发现它的负载电压只有0.85V。
正常应为1.25V,查其与Q96,Q97两个场管相连,摘下后测得Q96为软击穿,更换后故障排除。
3.-810主板不能点亮测试卡从D3到00,DE-00循环跳变,这种故障表明检测内存不过,经查内存的供电,时钟,复位,片选,行,列,选信号均正常,于是目测主板,将CPU与风扇除去,发现风扇卡与主板之间有划痕,且已划段3根线,经补线后,加电测量,一切正常。
4.-精英K7VMA主板;主板上有两个CPU风扇接口,插其中一个自动断电,查不正常的风扇接口,发现其5V由D4二极管供给,二极管正向端连南桥,由此怀疑南桥中的温控电路出毛病,将其二极管摘除,将风扇5V端与D5的负端相连后,故障排除。
5.精英P6-IEAT或P6-IPAT,815EP主板开机不显,各项电压正常的情况下多为南桥坏。
(通病)6.磐正AMD主板进入系统后自动关机,更换CPU风扇后,故障解决。
2.1、输入整流滤波电路只要有交流电AC220V输入,ATX开关电源,无论是否开启,其辅助电源就一直在工作,直接为开关电源控制电路提供工作电压。
图1中,交流电AC220V经过保险管FUSE、电源互感滤波器L0,经BD1—BD4整流、C5和C6滤波,输出300V左右直流脉动电压。
C1为尖峰吸收电容,防止交流电突变瞬间对电路造成不良影响。
TH1为负温度系数热敏电阻,起过流保护和防雷击的作用。
L0、R1和C2组成Π型滤波器,滤除市电电网中的高频干扰。
C3和C4为高频辐射吸收电容,防止交流电窜入后级直流电路造成高频辐射干扰。
2.2、高压尖峰吸收电路D18、R004和C01组成高压尖峰吸收电路。
当开关管Q03截止后,T3将产生一个很大的反极性尖峰电压,其峰值幅度超过Q03的C极电压很多倍,此尖峰电压的功率经D18储存于C01中,然后在电阻R004上消耗掉,从而降低了Q03的C极尖峰电压,使Q03免遭损坏。
2.3、辅助电源电路整流器输出的300V左右直流脉动电压,一路经T3开关变压器的初级①~②绕组送往辅助电源开关管Q03的c极,另一路经启动电阻R002给Q03的b极提供正向偏置电压和启动电流,使Q03开始导通。
Ic流经T3初级①~②绕组,使T3③~④反馈绕组产生感应电动势(上正下负),通过正反馈支路C02、D8、R06送往Q03的b极,使Q03迅速饱和导通,Q03上的Ic电流增至最大,即电流变化率为零,此时D7导通,通过电阻R05送出一个比较电压至IC3〔光电耦合器Q817〕的③脚,同时T3次级绕组产生的感应电动势经D50整流滤波后一路经R01限流后送至IC3的①脚,另一路经R02送至IC4〔精密稳压电路TL431〕,由于Q03饱和导通时次级绕组产生的感应电动势比较平滑、稳定,经IC4的K端输出至IC3的②脚电压变化率几乎为零,使IC3内发光二极管流过的电流几乎为零,此时光敏三极管截止,从而导致Q1截止。

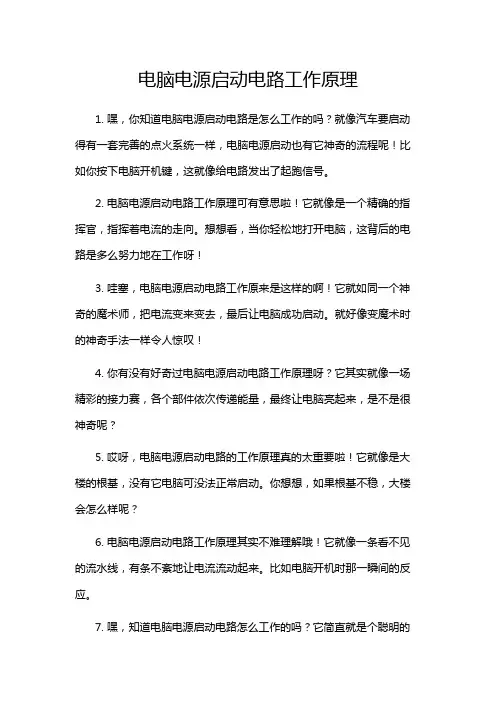

电脑电源启动电路工作原理1. 嘿,你知道电脑电源启动电路是怎么工作的吗?就像汽车要启动得有一套完善的点火系统一样,电脑电源启动也有它神奇的流程呢!比如你按下电脑开机键,这就像给电路发出了起跑信号。
2. 电脑电源启动电路工作原理可有意思啦!它就像是一个精确的指挥官,指挥着电流的走向。
想想看,当你轻松地打开电脑,这背后的电路是多么努力地在工作呀!3. 哇塞,电脑电源启动电路工作原来是这样的啊!它就如同一个神奇的魔术师,把电流变来变去,最后让电脑成功启动。
就好像变魔术时的神奇手法一样令人惊叹!4. 你有没有好奇过电脑电源启动电路工作原理呀?它其实就像一场精彩的接力赛,各个部件依次传递能量,最终让电脑亮起来,是不是很神奇呢?5. 哎呀,电脑电源启动电路的工作原理真的太重要啦!它就像是大楼的根基,没有它电脑可没法正常启动。
你想想,如果根基不稳,大楼会怎么样呢?6. 电脑电源启动电路工作原理其实不难理解哦!它就像一条看不见的流水线,有条不紊地让电流流动起来。
比如电脑开机时那一瞬间的反应。
7. 嘿,知道电脑电源启动电路怎么工作的吗?它简直就是个聪明的小精灵,在电脑里默默地工作着。
就像你在专注做一件事时的那种投入!8. 电脑电源启动电路工作原理真的很神奇呢!它好比是一个隐藏的大力士,推动着电脑的运行。
你每次开机不就是它在大显身手吗?9. 哇,电脑电源启动电路工作原理原来是这样啊!它就像一个无声的伙伴,一直默默支持着电脑。
就如同好朋友在你身边默默支持你一样!10. 你想知道电脑电源启动电路是如何工作的吗?它就像一个神秘的宝藏,等待着你去探索发现。
当你了解后,肯定会惊叹不已的,就像发现了新大陆!。

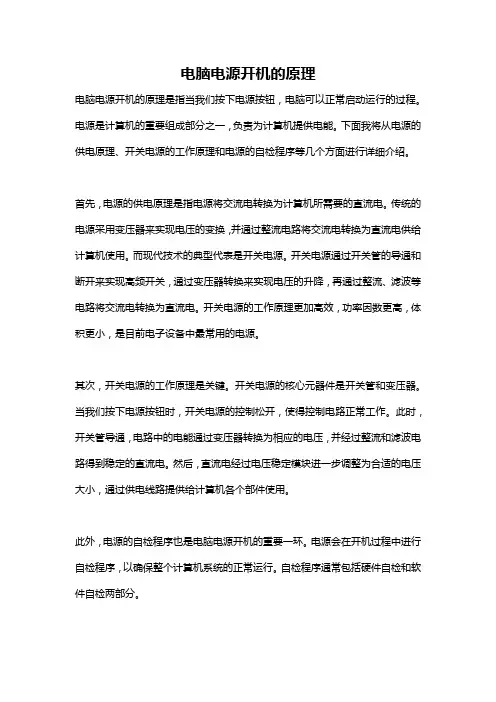

电脑电源开机的原理电脑电源开机的原理是指当我们按下电源按钮,电脑可以正常启动运行的过程。
电源是计算机的重要组成部分之一,负责为计算机提供电能。
下面我将从电源的供电原理、开关电源的工作原理和电源的自检程序等几个方面进行详细介绍。
首先,电源的供电原理是指电源将交流电转换为计算机所需要的直流电。
传统的电源采用变压器来实现电压的变换,并通过整流电路将交流电转换为直流电供给计算机使用。
而现代技术的典型代表是开关电源。
开关电源通过开关管的导通和断开来实现高频开关,通过变压器转换来实现电压的升降,再通过整流、滤波等电路将交流电转换为直流电。
开关电源的工作原理更加高效,功率因数更高,体积更小,是目前电子设备中最常用的电源。
其次,开关电源的工作原理是关键。
开关电源的核心元器件是开关管和变压器。
当我们按下电源按钮时,开关电源的控制松开,使得控制电路正常工作。
此时,开关管导通,电路中的电能通过变压器转换为相应的电压,并经过整流和滤波电路得到稳定的直流电。
然后,直流电经过电压稳定模块进一步调整为合适的电压大小,通过供电线路提供给计算机各个部件使用。
此外,电源的自检程序也是电脑电源开机的重要一环。
电源会在开机过程中进行自检程序,以确保整个计算机系统的正常运行。
自检程序通常包括硬件自检和软件自检两部分。
硬件自检主要是检查计算机硬件是否正常工作。
当我们按下电源按钮时,电源首先会提供电能给主板,启动主板上的BIOS芯片。
BIOS芯片会对计算机的硬件进行自检,包括处理器、内存、硬盘等。
如果发现硬件存在问题,主板会发出警告信号,例如蜂鸣器发出"滴滴滴"的声音。
当硬件自检通过后,计算机将根据预设的启动设备顺序从磁盘启动操作系统。
软件自检主要是检查操作系统是否完整且正常运行。
当计算机开始从磁盘加载操作系统时,系统会进行一系列的自检程序。
操作系统会检查系统文件是否完整、硬件是否兼容、驱动程序是否正常等。
如果自检通过,操作系统将会加载完成,屏幕会显示出操作系统的启动画面。
笔记本开机电路开机电路是主板中重要的单元电路,它的主要是控制电源管理芯片,使其开启工作输出工作电压,为笔记本各个电路供电,使笔记本开始工作。
开机电路通过电源开关触发主板的开机电路,开机电路中的南桥芯片或是开机控制芯片对触发信号进行处理后,最终发出控制信号,控制信号触发电源供电电路使其工作,使电源供电电路向各级电路输出相应的工作电压,为其提供工作电压。
尽管笔记本电脑开机电路的设计与应用中元件及芯片的组合布局方式完全不相同,但实现的原理与目的始终是一致的。
也就是通过控制电源管理芯片来控制电源供电电路的开启与关闭,现实控制主板的开启与关闭。
开机电路组成1. 开机控制芯片笔记本中的开机控制芯片称EC(Embedded Controller),在开机的过程中它控制着绝大多数重要信号的时序。
开机芯片不论在开机还是关机状态下,它都处于工作状态,另外,开机控制芯片一般还负责笔记本的键盘和鼠标(也就是触摸板或是摇杆),监视电源适配器和电池的供电,完成电池充电,放电校正以及电池保护,系统电源监控,电池安全监控,各种温度的监控等。
2. 南桥芯片大部分笔记本的南桥内部都包含有一个开机触发电路,该触发电路在接受到开机控制芯片发来的触发信号(PWERBTN#)后,向电源管理芯片输出一个控制信号,使电源供电电路开始工作,输出各个电路所需的工作电压。
3. 南桥内部触发电路正常工作的条件包括一下几个:○1.为南桥提供主供电。
供电电压为2.5V-3.3V,一般都是由CMOS电池供电或是待机电压供电。
○2.提供32.768kHz的时钟信号。
南桥或是开机控制芯片的内部内置了振荡器,外部连接了一个32.768kHz的晶振,在得到电源供电或是CMOS电池供电后,向南桥提供一个触发信号。
○3.开机信号的触发,在按下电源开关键后,由开机控制芯片给南桥提供一个触发信号。
当满足上面的3个条件后,南桥内部的触发电路就会工作。
开机电路工作原理由于各个笔记本电脑厂商不用,开机电路形式会有所不同,但基本电路原理相同。
主板开机电路详解主板开机电路工作原理由于主板厂商的设计不同,主板开机电路会有所不同,但基本电路原理相同,即经过主板开机键触发主板开机电路工作,开机电路将触发信号进行处理,最终向电源第14脚发出低电平信号,将电源的第14脚的高电平拉低,触发电源工作,使电源各引脚输出相应的电压,为各个设备供电(即电源开始工作的条件是电源接口的第14脚变为低电平)。
主板开机电路的工作条件是:为开机电路提供供电、时钟信号和复位信号,具备这三个条件,开机电路就开始工作。
其中供电由ATX电源的第9脚提供,时钟信号由南桥的实时时钟电路提供,复位信号由电源开关、南桥内部的触发电路提供。
下面根据开机电路的结构分别讲解开机电路的详细工作原理。
1.经过门电路的开机电路经过门电路的开机电路的电路原理图如图7-7所示。
图中,1117为稳压三级管,作用是将电源的SB5V电压变成+3.3V电压,Q21为三极管,它的作用是控制电源第14脚的电压,当它导通时,电源第14脚的电压变为低电平。
74门电路是一个双上升沿D触发器,此触发器在时钟信号输入端(第3脚CP端)得到上升沿信号时触发,触发后它的输出端的状态就会翻转,即由高电平变为低电平或由低电平变为高电平。
74触发器的时钟信号输入端(CP 端)和电源开关相连,接收电源开关送来的触发信号,输出端直接连接到南桥的触发电路中,向南桥发送触发信号。
它的作用是代替南桥内部的触发器发出触发信号,使南桥向电源输出高电平或低电平。
当电脑的主机通电后,ATX电源的第14脚输出+5V电压,ATX电源的第14脚通过一个末级控制三极管和一个二极管连接到南桥的触发电路中,由于74触发器没有被触发,南桥没有向三极管Q21输出高电平,因此三极管Q21的b极为低电平,三极管Q21处于截至,电源的各个针脚没有输出电压。
同时ATX电源的第9脚输出+5V待命电压。
+5V待命电压通过稳压三极管(1117)或电阻后,产生+3.3V电压,此电压分开成两条路,一条直接通向南桥内部,为南桥提供主供电,而另一条通过二极管或三极管,再通过COMS的跳线针(必须插上跳线帽将他们连接起来)进入南桥,为CMOS电路提供供电,这时南桥外的32.768KHz晶振向南桥提供32.768KHz频率的时钟信号。
主板开机电路分析及故障检修主板开机电咱分析根据主板的设计不同,主板的开机电路控制方式也不同,有通过南桥直接控制的,有通过I/O直接控制的,也有通过电路控制的,不管开机电路控制方式如何,开机电路的功能都是相同的,即通过开机键实现电脑的开机和关机.主板开机电路工作机制主板开机电路是主板中的重要单元电路,它的主要任务是控制A TX电源给主板输出工作电压,使主板开始工作.主板开机电路通过电源开关(PW-ON)触发主板开机电路,开机电路中的南桥芯片或I/O芯片对触发信号进行处理后,最终发出控制信号,控制开机控制三极管或门电路将A TX电源的第16针脚(24针电源插头)或第14针脚(20针电源插头)的高电位拉低(A TX电源关闭状态下此脚的电压为3.5V以上),以触发A TX电源主电源电路开始工作,使A TX电源各针脚输出相应工作电压,为主板等设备提供工作电压.尽管在主板各部分电路的设计与应用中元器件及芯片的组合布局方式不完全相同.但是实现的原理与目的始终是一致的,即通过控制的PSON针脚,(第16针脚或第14针脚)的电位高低来控制A TX电源的开启与关闭,继而控制主板的开启与关闭.当PSON针脚电压为高电平时,A TX电源中的主电源电路处于关闭状态,当PSON针脚的电压变为低电平时,A TX电源中的主电源电路便启动,开如输出各种电压,因此通过控制PSON针脚夫的电压高低,就控制了主板的开启与关闭.主板开机电路组成主板的开杨电路主要由A TX电源插座、南桥芯片、I/O芯片(有的没有)、门电路、开机键、开机芯片(只有华硕主板有)和一些电阻、电容、三极管、二极管等元器件组成。
1、A TX电源接口其中第9针脚和第14针或第16针与开机电路有关联。
A TX电源中包括两种电源电路:待机电源电路和主电源电路。
2、南桥芯片南桥内部开机触发电路正常工作和条件是:为南桥提供供电。
主供电为2。
5-3。
3V,一般是A TX电源待机电压通过稳压器1117或1084等转换后向南桥供电,或直接由CMOS电池供电。
主板开机电路的构成及工作原理图核心提示:一、开机电路的构成及工作原理PWR:主机上的电源开关原理:在按下PWR开关之前,主机上只有紫线和绿有电,紫线为5VSB(待机电压)。
南桥或I/O内部集成了开机触发电路,所有的开机触发电路都是舜间低电平有效(除83627系列I/O),按下PWR开关后会产生舜间的一、开机电路的构成及工作原理PWR:主机上的电源开关原理:在按下PWR开关之前,主机上只有紫线和绿有电,紫线为5VSB(待机电压)。
南桥或I/O内部集成了开机触发电路,所有的开机触发电路都是舜间低电平有效(除83627系列I/O),按下PWR开关后会产生舜间的低电平,南桥开机触发电路工作后发输出迟续的高电平,I/O内部的开机触发电路工作后输出迟续的低电平。
一些厂家的主板上集成了自己的开机复位芯片,不通过南桥或I/O开机,原理是一样的。
二、开关的三种方式常见主板开机电路图一、开机线路图1、VIA大多由南桥开机,有83977EFI/O的由I/O开机2、inter主板较,83627高进高出,8702、8712低进低出3、SIS开机电路4、VIA多,370、462主板常见故障现象:无法软关机,开机不稳定时好时坏,多为门电路坏二、I/O开机图1、132门电路容易损坏2、83627I/O中第67脚有3.3V高电平(点PWR不机,且67脚有3.3V电压为I/O坏,少数为南桥坏)3、83627第67脚为0V,查南桥待机电压,拆下I/O测4、83627第67脚为0V-1V,I/O坏5、83627I/O损坏的故障现象:不开机、能开机不能关机、复位灯常亮第一种两针短接后为低电平,第二种两短接后都为低电平,第三种两针短接后都为高电平三、开机电路检修流程1.查PWR开关处是否有3.3V左右的高电平。
(查开关到紫线之间的线路)2.按下PWR开关时测量是否有瞬间低电平触发南桥或I/O。
3.查绿线到南桥或I/O之间的线路。
故障现象:开机后通下电,马上断电按PWR无反应,这种现象称为电源保护,多为黄、红线短路,用断路法逐个断开与短路电压相关的元件。
