欧姆定律提高题汇编1、在如图所示的电路中，R0、R1为定值电阻，R2为滑动变阻器。

闭合电键S当滑动变阻器的滑片P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数的变化量分别用△I、△U1、△U2和△U3表示，则在滑片P向下滑动的过程中（）(A) U1/I不变，△U1/△I不变 (B) U2= U1+ U3(C) △U3/I不变，△U3/△I不变(D) |△U2|=|△U1|+|△U3|2、定值电阻R1和小灯泡R2的伏安特性曲线分别如图所示。

若将R1和R2串联后接在8伏的电源两端，则R1与R2的电功率之比为（）(A) 1:2 (B) 1:3(C) 2:3 (D) 3:53、在如图所示的电路中，电阻R2<R1，若保持电路的总电流不变，那么为了使通过R1的电流稍增大一点，可采用的措施是（）(A) 与R2并联一个比R2小得多的电阻(B) 与R2并联一个比R2大得多的电阻(C) 与R2串联一个比R2小得多的电阻(D) 与R2串联一个比R2大得多的电阻4、如四所示，电源电压为4．5V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为ΔU1、ΔU2、ΔU3，下列可能出现的情况是A．ΔU1=0V ΔU2=2V ΔU3=1VB．ΔU1=0V ΔU2=2V ΔU3=2VC．ΔU1=0.5V ΔU2=1V ΔU3=1.5VD．ΔU1=0.2V ΔU2=1V ΔU3=0.8V.5、如图1所示电路是在环境温度为10 0C左右的条件下工作的某自动恒温箱原理简图。

箱内电阻R l为定值电阻,R2为热敏电阻，其阻值随温度变化的图线如图2所示，电源电压为12V.当电压鉴别器的两接入点a,b间的电压U ab小于2V时，鉴别器将使开关S接通，使恒温箱内的电热丝通电而发热，从而使箱内温度升高；当U ab大于4V时，鉴别器将使S断开，停止加热。

则（）Ａ.为了将恒温箱内最低温度控制在150C，需Ｒ１＝10 kΩＢ.降低电源电压，可降低恒温箱内的最低温度Ｃ.增大Ｒ１电阻值，可提高恒温箱内的最低温度Ｄ.当Ｒ１＝5 kΩ时，可将恒温箱内最高温度控制在500C6、如图所示电源电压保持不变电阻R1＞R2电压表示数分别U1、U2电流表A1、A2的示数分别为I1、I2则下列关系中正确的是（）A．U1＝U2 I1＞I2B．U1＝U2 I1＜I2C．U1=U2 I1＝I2 D．U1<U2 I1＝I27、在图3所示电路中，电源电压保持不变。

闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是A.电压表V的示数不变，电流表A 2的示数变大B.电压表V的示数变大，电流表A2的示数变大C.电流表A1的示数与电流表A2的示数同时变大D.电流表A1的示数与电流表A2的示数同时变小8、如图电路的滑动变阻器最大阻值R为20欧，电源电压保持不变，R0为定值电阻。

当变阻器的滑片位于最左端时，电流表的示数为0.3安，则把变阻器的滑片向右移动到C点（R BC=R/5）时，通过R0的电流大小可能是（）A、0.28安B、0.33安C、0.39安D、0.41安9、如图所示的电路中，电源电压恒定不变，当滑动变阻器的滑片向左移动时，电压表V1的读数变化量为△V1，电压表V2的读数变化量为△V2，则△V1和△V2（绝对值）的大小关系是（）A、△V1=△V2B、△V1>△V2C、△V1<△V2D、不能确定10、如图23所示电路中，电源电压保持不变，当滑动变阻器的滑键P自a向b移动过程中，图中各电表示数变化的情况是( )(A) A、A1、A2变大，V变小。

(B)A、A1、V变大，A2变小。

(C)A、A2、V变小，A1变大。

(D)A、A1、V变小，A2变大。

11、某电压表的量程为0-3伏，如给该电压表串联一个电阻R1，则电路两端允许的最大电压为5伏；如给该电压表串联一个电阻R2，则电路两端允许的最大电压为6伏。

现将电阻R1和R2并联后再与该电压表串联，如图16所示，则此时电路两端允许的最大电压u为( )(A)3．5伏 (B)4．0伏 (C)4．2伏 (D)4．5伏12、如图24所示，三个定值电阻R1、R2、R3的电阻值均不相等，在A、B之间接一个电源，在C、D之间接一个电流表，电流表的示数为I，现将电源、电流表的位置互调，则电流表的示数( )A．可能增大 B．可能减小C．一定不变D．由于R1、R2、R3大小关系不知，故无法判定13、如图29所示，闭合电键K，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数范围是1.0～2.0安，电压表的示数范围是7.2～2.4伏，则电源电压为( )(A) 15伏。

(B)12伏。

(C)10伏。

(D)无法判定。

14、有一种半导体材料的电阻值随着温度的变化如下表所示：用这种材料制成的热敏电阻与电压表等元件连成如图电路。

电源电压为6伏，电压表量程为0～3伏，R0阴值为500欧。

若把电压表的刻度盘改为指示水温的刻度盘，则下列说法正确的是（）A.水温刻度均匀，环境温度越高，对应电压表读数越小、B.水温刻度不均匀，环境温度越高，对应电压表读数越大C.水温刻度盘上的100℃与电压表1伏对应D.水温刻度盘的0℃与电压表3伏对应15、如图20所示，每个电阻都是300欧，则a、b间的总电阻是( )(A) 300欧。

(B)400欧。

(C)450欧。

(D)6O0欧。

16、AB、BC、AC、AD、BD、CD六根阻值均为R的电阻线连接如图所示，则A、D之间的等效电阻为（）A、 B、R C、 D、17、在下图的电路中，R为待测电阻，阻值约为5欧。

给你的器材有：滑动变阻器（2A，0～10欧Ω）；电压表，有2个量程，分别为0～3V、0～15V；电流表，有2个量程，分别为0～0.6A、0～3A；电池组为新干电池3节串联。

两只电表的量程可采用以下4种选法，但为使测量时能较准确地读数，最后，两只电表的量程应采用 [ ]A．0～0.6A和0～1.5V B．0～3A和0～15VC．0～0.6A和0～3V D．0～3A和0～3V18、如图4所示电路，电阻R1标有“6Ω lA”，R2标有“3Ω 1．2A”，电流表A1、A2的量程均为0～3A，电压表量程0~15V，在a、b间接入电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过 ( )A．9V 1A B．3.6V 0.6AC．9.6V lA D．3.6V 1.8ª19、在图所示的电路中，电阻R1、R2值分别为12欧和3欧，甲、乙两处可分别接入电流表或电压表，则下列说法中正确的是( )。

A断开电键S，甲、乙都接电流表时，甲、乙两个电表示数的比值为1/4B、闭合电键S，甲接电压表，乙接电流表时，甲、乙两个电表示数的比值为3C、闭合电键S，甲接电压表，乙接电流表时，甲、乙两个电表示数的比值为12D 、断开电键S，甲、乙都接电流表时，甲、乙两个电表示数的比值为220、如图所示的电路较为复杂，但采用合理的估算，就可以计算电流表A 与毫安表mA 的示数分别为：A. 0.13 、30 ;B. 0.11 、10 ;C. 0.33 、30 ;D. 0.31 、10.21、如图1所示，设电源电压保持不变，R0=10Ω，当闭合开关，滑动变阻器的滑片P在中点c时，电流表的示数为0.3A；移动滑片P至b端时，电流表的示数为0.2A，则电源电压U与滑动变阻器的最大阻值R分别为:A．U=3V R=5Ω; B．U=6V R=10Ω;C．U=6V R=20Ω; D．U=3V R=15Ω.参考答案一、选择题1、AD2、D3、C4、B.5、Ｄ6、A7、D8、B9、B10、11、C12、C13、14、D15、16、A17、C18、Ｄ19、haohaokaolu20、A21、C、甲地到乙地相距，中途发生短路故障（有短路电阻）如图．现做实验检测故障处，在甲处加电压，在乙处用电压表测定，电压表显示；若在乙处加电压，甲处测电压为，求故障处距甲处＿＿＿＿＿．（）2、两个电阻元件A和B的两端电压与流过它们电流的关系如图8所示。

则由图可知，电阻值较大的元件是（填“A”或“B”）；它的阻值是__________。

若将A和B两电阻元件并联后接在电压为2V的电源两端，则并联电路干路电流的大小是，此时电路总电阻的阻值是_________．（结果保留一位小数）3、物理小组制作了一个自动控制器，其中有一个调压电路如图4所示，滑动变阻器R的最大阻值是100欧，负载电阻R＇的阻值为100欧，A、B间电压为10伏，保持不变。

使用过程中发现这个电路的调压范围和原设计不符，检查结果是图中F处导线折断，滑动头P由上向下移动时，如果电路完好，CD两端的电压范围应是______伏至______伏；如果F点导线折断，CD两端的电压范围是______伏至______伏。

4、修理家用电器时需要一只4.75kΩ的电阻，但手头只有10kΩ、8kΩ、500Ω和300Ω的电阻若干，要用最少个数的电阻得到最接近所需要的电阻值，连接方法是____________________________，得到的电阻阻值为______。

5、某同学连接的电路如图所示，电键S闭合后，灯L1亮，灯L2不亮，电压表和电流表都有示数，由此可以做出判断，灯L2处可能是_______，也可能是_______，但不可能是_______（以上三空中选填“完好”、“断路”或“短路”) 。

在原电路的基础上只改动一处，就可以判断灯L2的真实状态，请简述你采用的方法 _____________________。

6、如图7，电源电压保持不变，电阻R1＝R2＝R3＝10Ω。

若闭合S1、S2、S3，则R1、R2的连接方式为，此时电流表的示数为I1；若S1、闭合，S2、S3断开，此时电流表的示数为I2；则I1：I2＝_____ ___。

二、实验,探究题7、物理小组活动时，老师要求大家试着用一块电压表和阻值为R0的定值电阻等器材，通过实验测算出待测电阻的电阻值R X。

图所示为小利所连接的部分电路。

⑴电路中还缺少一根导线，请你帮助小利完成电路的连接，并画出实验电路图。

⑵正确连接电路后，只闭合开关S1时，电压表的示数为U1；开关S1、S2都闭合时，电压表的示数为U2。

如果电源两端电压恒定不变，则R X＝________。

8、某实验小组的小刘和小李两位同学先后利用图11所示电路测量一定值电阻R x（不考虑温度对电阻的影响），图中连接电压表的线未画出。

实验时，闭合开关，移动滑动变阻器的滑片，得到电流表和电压表的示数分别如表一和表二所示。

经检查与核对，他们的实验操作与数据记录都准确无误。

合集下载

物理提高题专题复习欧姆定律练习题含详细答案

物理提高题专题复习欧姆定律练习题含详细答案

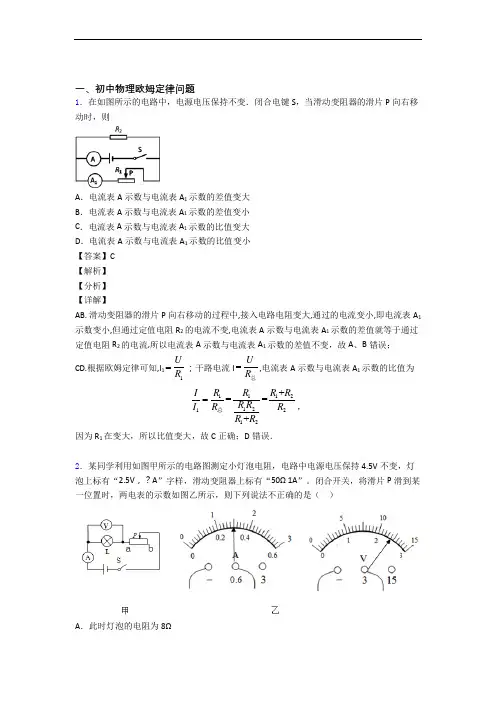

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。

闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（）A．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系 【答案】D 【解析】 【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。

【详解】 A ．此时灯泡电阻L 2.4V8Ω0.3AU R I === 故A 正确，不符合题意； B ．滑动变阻器两端电压L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。

中考物理复习《欧姆定律》专项提升训练(附答案)

中考物理复习《欧姆定律》专项提升训练(附答案)

中考物理复习《欧姆定律》专项提升训练(附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明利用标有“1.5V 0.3A”字样的小灯泡制作了一个简易手电筒，他采用了电压为6V 的蓄电池作为电源。

为了保证小灯泡在使用时正常发光，他又从实验室找到了一捆标有“1Ω/cm”的电阻线，则他应该（）A．将一段20cm长的电阻线与灯泡串联B．将一段15cm长的电阻线与灯泡串联C．将一段20cm长的电阻线与灯泡并联D．将一段15cm长的电阻线与灯泡并联2．如图是小华同学利用滑动变阻器设计的调节小灯泡亮度的几种电路图，其中的设计能够达到目的是（）A．B．C．D．3．如图所示的电路，电源电压不变，闭合开关，滑动变阻器的滑片向右移动的过程中，电流表与电压表示数变化的情况分别是（）A．电流表示数变小，电压表示数不变B．电流表示数变大，电压表示数变小C ．电流表示数变大，电压表示数变大D ．电流表示数变大，电压表示数不变 4．如图甲电路中，电源电压恒定，R 0是定值电阻，滑动变阻器R 的滑片从a 端滑到b 端的过程中，电流表和电压表示数变化的规律如图乙所示。

下列说法正确的是（ ）A ．滑片向左移动时，电压表示数变大B ．滑动变阻器的最大阻值为60ΩC ．电源电压为6V ，R 0 的阻值为10ΩD ．滑片移动过程中，两电表示数的比值不变 5．如图所示，电源电压保持不变，R 0为定值电阻，闭合开关S ，电压表V 0的示数为U 0，电压表V 1示数为U 1，电流表A 示数为I 0，把滑动变阻器的滑片向左移动的过程中，电压表V 1示数变化了ΔU 1，电流表A 示数变化了ΔI ，下列说法正确的是（ ）A ．U 0不变，U 1变大，I 0变大B ．U 0变小，U 1变小，I 0变小C ．ΔU 1的绝对值与ΔI 的绝对值比值不变D ．ΔU 1的绝对值与ΔI 的绝对值比值变大6．如图所示，甲、乙、丙三个电路的总电压分别为U 1、U 2、U 3，电路总电阻分别为R 1、R 2和R 3，已知每个定值电阻的阻值均为5Ω，每个电阻两端的电压均为5V ，下列关系中正确的是（ ）A ．231R R R >>B ．213R R R <<C ．123U U U <<D ．123U U U >> 7．两个分别标有“16Ω 1.5A”和“22Ω 0.5A”的电阻，下列说法正确的是（）A．两个电阻串联，允许加在串联电路两端的最大电压是35VB．两个电阻并联，允许加在并联电路两端的最大电压是35VC．两个电阻并联，允许通过干路中的最大电流是2AD．两个电阻串联，允许通过电路中的最大电流是0.5A8．如图所示，电源电压不变，R1是定值电阻，R2是滑动变阻器。

中考物理总复习《欧姆定律》专项提升练习(带答案)

中考物理总复习《欧姆定律》专项提升练习(带答案)

4、小红用如图所示的电路测量小灯泡正常发光时的电阻。所选器材有：干电池两节、电流表、电压表、额定电压为 的小灯泡、开关、“ ，1.5A”的滑动变阻器各一只、导线若干。
（1）用笔画线代替导线将图甲中的电路连接完整__________；
（2）连接好电路，将滑动变阻器的滑片移至最__________端。闭合开关，移动滑动变阻器的滑片，直至电压表的示数是__________V时读出电流表的示数如图乙所示，为__________A，小灯泡正常发光时的电阻约为__________ （保留一位小数）；
（3）根据数据绘制 图像，如图丙所示，发现此图像不是直线，主要原因是灯丝电阻受__________的影响；
（4）实验中滑动变阻器的规格可能是__________；
A. ；2AB. ；2AC. ；1.5A
（5）小灯泡逐渐变亮的过程中，电路中电流依次为 、 和 时小灯泡对应的功率分别为 、 和 。若 ，则 __________（选填“>”“=”或“<”） ；（假设小灯泡的电阻保持不变）
（2）实验过程中向左移动滑片P，电压表的示数_______（选填“变大”“变小”或“不变”）；
（3）实验中测量多组电压和电流值的目的是_________；
（4）若 为 ，在保证电路安全的情况下，滑动变阻器连入电路的阻值范围是________。
8、用图甲所示电路“探究电流与电阻的关系”。电源电压为4.5V不变，滑动变阻器规格为“20Ω 1A”，有4Ω、6Ω、8Ω、10Ω、12Ω的定值电阻各一个。
（2）正确连接电路后闭合开关，移动滑片P，发现小灯泡始终不亮，电流表有示数，电压表示数为零，则电路故障可能是___________；
（3）排除故障后，继续实验。移动滑片P，使电压表示数分别为2.0V、3.8V、4.5V，记录下对应的电流表示数分别为0.22A、0.30A、0.32A，小灯泡正常发光时的电阻为___________Ω（结果保留一位小数）；
【物理】 欧姆定律练习题基础、提高、难题_汇总(含答案)(word)

【物理】 欧姆定律练习题基础、提高、难题_汇总(含答案)(word)

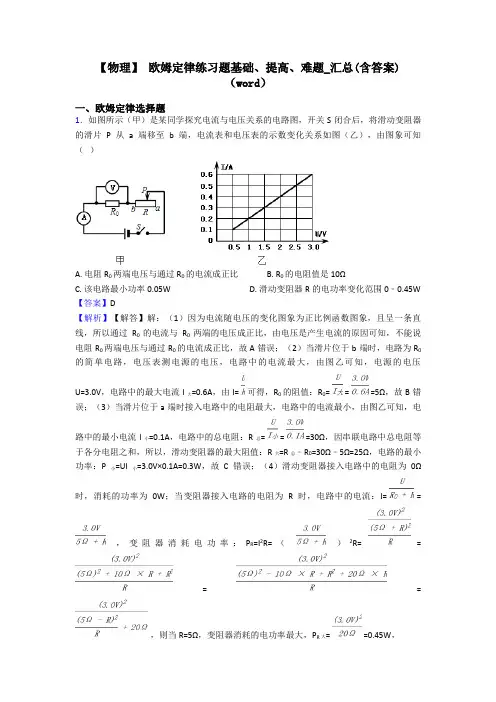

【物理】欧姆定律练习题基础、提高、难题_汇总(含答案)（word）一、欧姆定律选择题1．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），由图象可知（）A. 电阻R0两端电压与通过R0的电流成正比B. R0的电阻值是10ΩC. 该电路最小功率0.05WD. 滑动变阻器R的电功率变化范围0﹣0.45W 【答案】D【解析】【解答】解：（1）因为电流随电压的变化图象为正比例函数图象，且呈一条直线，所以通过R0的电流与R0两端的电压成正比，由电压是产生电流的原因可知，不能说电阻R0两端电压与通过R0的电流成正比，故A错误；（2）当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，电路中的电流最大，由图乙可知，电源的电压U=3.0V，电路中的最大电流I大=0.6A，由I= 可得，R0的阻值：R0= = =5Ω，故B错误；（3）当滑片位于a端时接入电路中的电阻最大，电路中的电流最小，由图乙可知，电路中的最小电流I小=0.1A，电路中的总电阻：R总= = =30Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R大=R总﹣R0=30Ω﹣5Ω=25Ω，电路的最小功率：P小=UI小=3.0V×0.1A=0.3W，故C错误；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；当变阻器接入电路的电阻为R时，电路中的电流：I= = ，变阻器消耗电功率：P R=I2R=（）2R= == = ，则当R=5Ω，变阻器消耗的电功率最大，P R大= =0.45W，所以，滑动变阻器R的电功率变化范围0～0.45W，故D正确．故选D．【分析】（1）由图象可知，R0两端的电压和电流关系是一个正比例函数图象，要注意电压是电流产生的原因；（2），当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，此时电路中的电流最大，根据图象读出电表的示数，利用欧姆定律求出R0的电阻值；（3）当滑片位于a端时，滑动变阻器的电阻完全接入电路中，电路中的电流最小，由图象读出电表的示数，根据P=UI求出电路中的最小功率；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；根据电阻的串联和欧姆定律表示出电路中的电流，根据P=I2R表示出滑动变阻器消耗的电功率，然后根据数学知识确定滑动变阻器消耗的最大功率，进一步得出滑动变阻器消耗电功率的变化．2．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．3．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
