大屏幕投影系统使用手册

会议室投影仪操作手册一. 简介会议室投影仪是一种重要的会议工具，能够将计算机、手机等设备上的图像、视频等内容展示到大屏幕上。

本手册将向您介绍如何正确操作会议室投影仪，以便您能够充分利用其功能。

二. 开启投影仪1. 确保投影仪和电源连接正常。

2. 打开投影仪的电源开关。

3. 按下遥控器上的电源按钮，或者按下投影仪本体上的电源按钮，启动投影仪。

三. 连接设备1. 通过HDMI线或VGA线将计算机、手机等设备连接到投影仪的相应接口上。

2. 如果需要音频输出，可以通过音频线连接投影仪的音频接口和扬声器。

四. 调整投影画面1. 调整投影仪与屏幕之间的距离，以获得最佳投影效果。

2. 使用遥控器上的焦距调节按钮，或者使用投影仪本体上的调节按钮，调整画面的清晰度。

3. 根据需要，使用投影仪的菜单功能进行画面的横纵比调整、亮度和对比度调节等。

五. 切换输入源1. 使用遥控器上的输入源按钮，或者使用投影仪本体上的输入源按钮，切换至所需的输入源，如HDMI1、VGA等。

六. 操作投影仪菜单1. 按下投影仪遥控器上的菜单按钮，或者使用投影仪本体上的菜单按钮，打开投影仪菜单。

2. 使用方向键或鼠标选择菜单中的选项。

3. 根据需要进行调整，如画面设置、音量控制、投影模式选择等。

4. 按下菜单按钮或选择返回选项，退出菜单。

七. 关闭投影仪1. 按下投影仪遥控器上的电源按钮，或者按下投影仪本体上的电源按钮，关闭投影仪。

2. 断开投影仪与设备之间的连接。

八. 注意事项1. 使用前请确保投影仪与电源连接稳定，防止电源问题导致投影仪损坏或意外情况发生。

2. 在操作投影仪时，请根据需要调整投影画面的亮度和对比度，避免过亮或过暗的画面。

3. 请勿在投影仪工作时将其移动或摇动，以免造成损坏。

4. 注意保持投影仪通风良好，避免其过热。

5. 离开会议室时，请关闭投影仪，并断开与设备的连接。

总结本操作手册涵盖了会议室投影仪的基本操作步骤，包括开启投影仪、连接设备、调整投影画面、切换输入源、操作投影仪菜单、关闭投影仪等。

大屏幕系统_操作手册
大屏幕系统_操作手册
一、系统概述
1.1 系统功能
①系统能够实现大屏幕显示功能。

②系统具备远程控制和管理功能。

③系统支持多种输入源和分屏显示功能。

④系统具备智能化操作和调度功能。

1.2 系统组成
①大屏幕显示器
②控制器
③输入源设备
④远程控制终端
⑤网络设备
二、系统安装与配置
2.1 大屏幕安装
①确定安装位置和角度
②安装支架和固定大屏幕
③连接电源和信号线
2.2 控制器配置
①连接控制器和大屏幕
②配置分辨率和显示模式
③配置语言和其他参数
2.3 输入源设备配置
①连接输入源设备和控制器
②配置输入源信号参数
③配置输入源显示模式
2.4 远程控制终端设置
①并安装远程控制软件
②配置远程控制终端与控制器的连接
③远程控制终端操作方法
三、系统功能操作
3.1 大屏幕显示控制
①打开和关闭大屏幕
②调整画面亮度和对比度
③切换显示模式和分辨率
3.2 输入源切换和显示
①手动切换输入源
②自动切换输入源
③分屏显示
3.3 远程控制和管理
①远程控制大屏幕显示
②远程配置和管理系统
③远程调度显示内容
四、法律名词及注释
4.1 著作权法
著作权法是规定对知识性、创造性作品享有法律保护的法律。

4.2 商标法
商标法是规定商标的注册、使用、保护等事项的法律。

4.3 知识产权
知识产权是指人们的智力创造成果所享有的、法律规定的一种权利。

五、附件
本文档无附件内容。

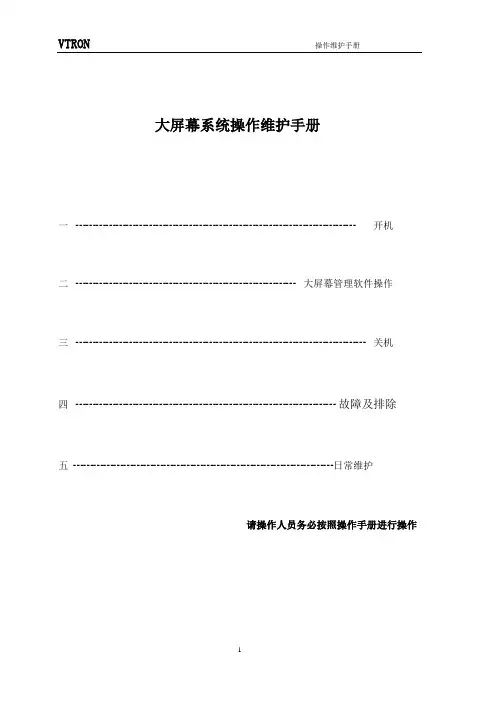

VTRON操作维护手册大屏幕系统操作维护手册一┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅开机二┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅大屏幕管理软件操作三┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅关机四┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅故障及排除五┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅日常维护请操作人员务必按照操作手册进行操作一、开机打开投影墙系统设备的所有电源开关→开D igicom图形处理器→在大屏幕控制机上用VWAS软件打开所有投影机。

（开机后等待4分钟左右投影墙会一起点亮）警告！！！在日常使用投影系统时，必须严格遵守系统使用注意事项，严禁在使用系统时突然断电，这样会引起系统的硬件和软件故障，严重的会损害系统设备！二、大屏幕管理软件操作1.软件的登陆步骤1．双击控制PC桌面的图标，就会弹出下图所示登录界面，在控制主机输入：“127.0.0.1”在用户名输入：“admin”；在密码输入： 111111 （6个1）按“确定”即可进入管理软件菜单。

如下图步骤2．右键点击模拟墙打开全部机芯即可开启投影机:接着调度（操作）员把临时PC接上会议室的网口，使用IE登录网址http://192.168.0.1:8080/VWAS5.5方式访问机房的大屏控制PC登录控制软件（确保控制电脑正常启动）。

2.信号的调用：当调用信号时，先要确定信号不能处于屏幕保护状态或在锁定状态,否则信号显示会出现不正常。

1.模式的调用如图所示，点击菜单中列表的“”就会弹出列表选中需要在大屏投影墙上显示的模式，双击鼠标“执行”，即可将对应的信号调用到大屏投影墙上显示。

2.视频信号源和RGB信号源的调用如图所示，点击菜单中列表的“”就会弹出列表把需要显示的视频信号用鼠标点击信号源按住Ctrl键在模拟屏上任意开处理器窗口输出，窗口大小和位置都可以用鼠标任意操作，可支持四路处理器VIDEO信号。

大屏幕系统操作维护手册一┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅开机二┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅大屏幕管理软件操作三┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅关机四┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅故障及排除五┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅日常维护请操作人员务必按照操作手册进行操作一、开机打开投影墙系统设备的所有电源开关→开D igicom图形处理器→在大屏幕控制机上用VWAS软件打开所有投影机。

（开机后等待4分钟左右投影墙会一起点亮）警告！！！在日常使用投影系统时，必须严格遵守系统使用注意事项，严禁在使用系统时突然断电，这样会引起系统的硬件和软件故障，严重的会损害系统设备！二、大屏幕管理软件操作1.软件的登陆步骤1．双击控制PC桌面的图标，就会弹出下图所示登录界面，在控制主机输入：“127.0.0.1”在用户名输入：“admin”；在密码输入： 111111 （6个1）按“确定”即可进入管理软件菜单。

如下图步骤2．右键点击模拟墙打开全部机芯即可开启投影机:接着调度（操作）员把临时PC接上会议室的网口，使用IE登录网址方式访问机房的大屏控制PC登录控制软件（确保控制电脑正常启动）。

2.信号的调用：当调用信号时，先要确定信号不能处于屏幕保护状态或在锁定状态,否则信号显示会出现不正常。

1.模式的调用如图所示，点击菜单中列表的“”就会弹出列表选中需要在大屏投影墙上显示的模式，双击鼠标“执行”，即可将对应的信号调用到大屏投影墙上显示。

2.视频信号源和RGB信号源的调用如图所示，点击菜单中列表的“”就会弹出列表把需要显示的视频信号用鼠标点击信号源按住Ctrl键在模拟屏上任意开处理器窗口输出，窗口大小和位置都可以用鼠标任意操作，可支持四路处理器VIDEO信号。

把需要显示的RGB信号用用鼠标点击信号源按住Ctrl键在模拟屏上任意开处理器窗口输出，窗口大小和位置都可以用鼠标任意操作，可支持四路处理器RGB信号；另外用用鼠标点击信号源按住Shift键在模拟屏上任意开RGB直通窗口输出，窗口大小和位置都可以用鼠标任意操作，可支持两路直通RGB信号。

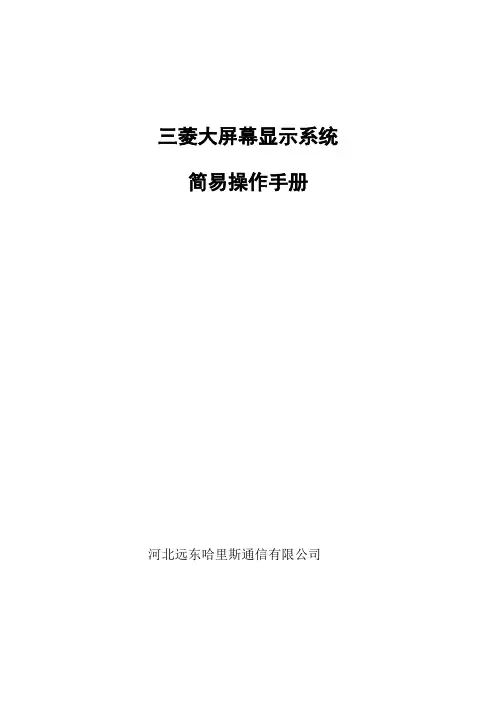

三菱大屏幕显示系统简易操作手册河北远东哈里斯通信有限公司大屏幕开机操作：开机分为三个步骤：1打开大屏幕投影机的电源开关。

首先将各投影单元的电源开关至于1/0的1，屏幕上会出现六个蓝点；2运行服务程序。

开启大屏幕控制器，运行SmartServer程序，一般情况下SmartServer被设置成自动启动，控制器启动之后SmartServer 会自动运行（控制器启动大概需要2分钟）；运行ScreenServer程序，此程序一般也设置成自动启动，即不用每次点击运行。

3用软件进行开机。

在控制电脑上运行SmartControl，登录到SmarServer和ScreenServer。

启动SmartControl软件后，显示如下界面（用户名密码为：admin）：图 1如果是第一次运行此软件，需要设置一下通信端口，否则不用设置。

点击“设置”按钮出现如下界面：图 2需要输入正确的服务器地址即SmartServer所在的计算机的名称或IP 地址和SmartServer的通信端口，然后点击“确定”按钮返回到图1的界面，输入正确的用户名和密码即可登录到SmartServer，然后进入控制软件的主界面如下图：图 3点击界面中部的“与大屏幕连接状态：”后的“连接”按钮(如图4)，“连接”按钮变灰表明已连接到ScreenServer，如果参数设置的“串口选择”后的下拉框显示出串口名称并且其后面的“连接”按钮变灰，表明ScreenServer已经和大屏幕建立连接，否则可以点击“连接”按钮使ScreenServer和大屏幕建立连接。

图4进入控制主界面。

选中界面右边中部的“模式选择”选择“调整模式”，然后把“屏幕选择”右侧的下拉框选择“00”表明对所有屏幕进行操作(图5)，也可以选择单个屏幕进行操作，然后点击“开机”进行对大屏幕开机，大屏幕上的蓝点消失表明大屏幕已经启动。

图5注：当网络不通时，可以通过手动开机，当大屏幕出现蓝点时，按一下大屏幕投影机的后面控制面板中LED指示灯下面的“StandBy”按钮进行开机。

第一章．硬件设备简介1．1光源1．2接口接口输入端口的定义:输出通道0口可输出输入通道0或输入通道1信号,输出通道1口只能输出输入通道1信号.零通道输入端口的定义:1．3投影单元结构投影单元光学成像结构如下图2.1:反射镜成像幕投影机投影机 等效位置调整架调节螺母调整架调节螺母1） 投影机的光程决定图像的大小。

2） 投影机的投射角决定图像的方正形状。

3） 反射镜会影响上述因素。

第二章．控制软件的登陆步骤1．双击控制PC桌面的VWASExplorer图标，就会弹出下（图1）所示登录界面，（图1）在用户名输入：“ADMIN”；在密码输入：“111111”按“确定”即可进入管理软件菜单。

如下图（图2）（图2）步骤2.右击右面：（图4）步骤3.然后点击“打开所有机芯”即可点亮大屏幕【大约2分钟才亮起来】。

第三章．屏幕管理软件操作3.1 信号的调用：添加信号源点击信号源图标在信号源栏点击右键，选择菜单“添加信号源”，弹出如下图所示的信号源属性对话框。

在“名称”栏填入信号源的名字，在“输出”栏选择信号类型，信号的类型主要有：DRGB、ARGB、HDTV、SVIDEO、VIDEO、VLINK、音频、USER_CUSTOM、网络摄像头和DVS。

在“制式”栏选择信号的制式。

注意：某些类型的信号源可能没有制式，如DRGB。

若该信号源为可控制设备（如摄像头），选中复选框“可被外部程序控制”后，该信号源将可以被信号源控制程序控制。

用户还可以根据需要把一个或多个信号源放在一个“组”中。

“组”是指多个具有某种相同属性的信号源归类或集合。

通过使用组对不同类型的信号源进行分门别类地管理，可以让用户对信号源的操作和管理更加方便和快捷。

要添加组，可以在信号源栏上点击鼠标右键，在弹出的菜单中选择“添加组”,弹出组属性对话框。

3.2“模式”的使用：添加模式在“模式”栏点击右键，在弹出的左键菜单中选择“添加”项，将弹出如下图所示的模式属性对话框：首先填写的是该模式的名称，用于唯一识别该模式。

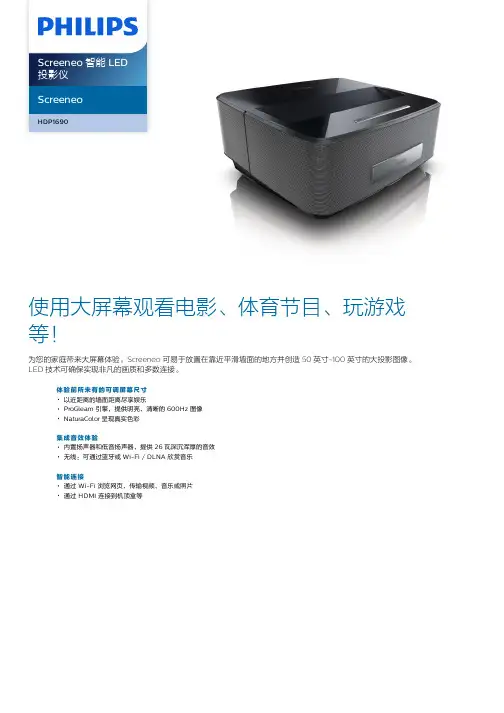

ScreeneoHDP1690使用大屏幕观看电影、体育节目、玩游戏等！为您的家庭带来大屏幕体验。

Screeneo 可易于放置在靠近平滑墙面的地方并创造 50 英寸-100 英寸的大投影图像。

LED 技术可确保实现非凡的画质和多数连接。

体验前所未有的可调屏幕尺寸以近距离的墙面距离尽享娱乐ProGleam 引擎，提供明亮、清晰的 600Hz 图像NaturaColor 呈现真实色彩集成音效体验内置扬声器和低音扬声器，提供 26 瓦深沉浑厚的音效无线：可通过蓝牙或 Wi-Fi / DLNA 欣赏音乐智能连接通过 Wi-Fi 浏览网页、传输视频、音乐或照片通过 HDMI 连接到机顶盒等Screeneo 智能 LED 投影仪HDP1690/CN规格产品亮点技术/光学宽高比: 4:3 和 16:9对比度: 100.000:1显示技术: DLP对焦调节: 手动内存: 4 GB梯形失真校正LED 光源可持续使用: 30.000 小时光源: RGB LEDMP4 播放器噪音级别: < 25 dB(A)操作系统: Android 4.2分辨率: 1280 x 800 像素屏幕距离: 10 - 44 厘米屏幕尺寸: 50 - 100 英寸投影比: 0.321墙色校正3D 技术: 2D 转 3D，支持所有 3D 模式投影模式: 正面投影、背面投影、吊顶正面投影、吊顶背面投影连接连接: 1 个正面标准 USB, 2 个背面 HDMI，1 个正面 HDMI, 2 个背面标准 USB, 音频输出（模拟，数字）, 正面耳机输出, 标准 SD 卡, VGA，复合Wi-Fi: DLNA, 双频 2.4GHz 和 5GHz, Miracast, WLAN IEEE 802.11 b/g/n蓝牙: 通过蓝牙将音乐从智能手机或平板电脑传输至 Screeneo。

连接到外部蓝牙扬声器。

声音内部立体声扬声器: 2 + 低音扬声器RMS: 26 瓦输出功率声音系统: Dolby Digital 2.1支持的视频标准1080i/p480i/p576i/p720i/p NTSCPALSECAM内置媒体播放器支持的音频格式: MP3、WAV支持的图片格式: JPEG、BMP、PNG、GIF支持的视频格式: AVI、MOV、MP4、MKV、FLV、TS、M2TS、3GP包装尺寸带包装（宽 x 长 x 高）: 446 x 389 x 277 毫米无包装（宽 x 长 x 高）: 339 X 287 x 148 毫米电源电源适配器: 90-264V，47-63Hz，适用于欧盟和英国相对湿度工作中: 15-85% RH带包装存放: 5-93% RH不带包装存放: 15-85% RH标准包装包括2 节 AAA 电池便携袋DLP Link 3D 眼镜HDMI 电缆电源线快速入门指南用户指南: 位于内存、互联网上Air-Mouse 遥控器HDP1690温度范围工作中: 5-35 °C带包装存放: -25-60 °C不带包装存放: 0-45 °C内置声音得益于输出功率可达 26W RMS 的集成式低音扬声器和扬声器，您无需连接音响系统。

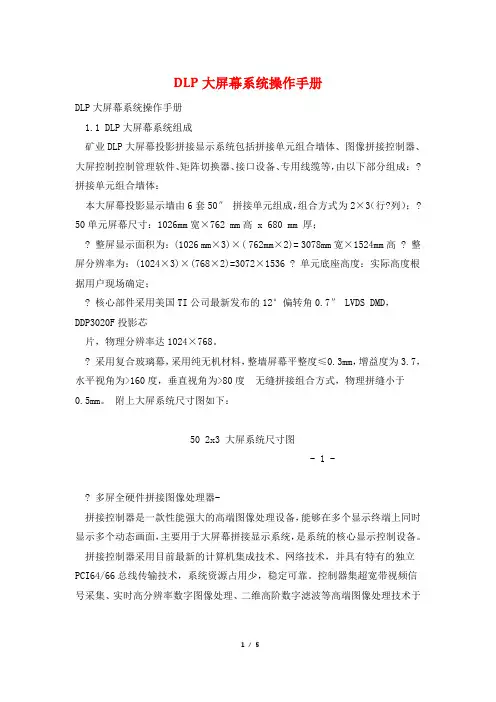

DLP大屏幕系统操作手册DLP大屏幕系统操作手册1.1 DLP大屏幕系统组成矿业DLP大屏幕投影拼接显示系统包括拼接单元组合墙体、图像拼接控制器、大屏控制控制管理软件、矩阵切换器、接口设备、专用线缆等，由以下部分组成： ? 拼接单元组合墙体：本大屏幕投影显示墙由6套50″拼接单元组成，组合方式为2×3（行?列）； ? 50单元屏幕尺寸：1026mm宽×762 mm高 x 680 mm 厚；? 整屏显示面积为：(1026 mm×3)×( 762mm×2)= 3078mm宽×1524mm高 ? 整屏分辨率为：(1024×3)×(768×2)=3072×1536 ? 单元底座高度：实际高度根据用户现场确定；? 核心部件采用美国TI公司最新发布的12°偏转角0.7″ LVDS DMD，DDP3020F投影芯片，物理分辨率达1024×768。

? 采用复合玻璃幕，采用纯无机材料，整墙屏幕平整度≤0.3mm，增益度为3.7，水平视角为>160度，垂直视角为>80度无缝拼接组合方式，物理拼缝小于0.5mm。

附上大屏系统尺寸图如下：50 2x3 大屏系统尺寸图- 1 -? 多屏全硬件拼接图像处理器-拼接控制器是一款性能强大的高端图像处理设备，能够在多个显示终端上同时显示多个动态画面，主要用于大屏幕拼接显示系统，是系统的核心显示控制设备。

拼接控制器采用目前最新的计算机集成技术、网络技术，并具有特有的独立PCI64/66总线传输技术，系统资源占用少，稳定可靠。

控制器集超宽带视频信号采集、实时高分辨率数字图像处理、二维高阶数字滤波等高端图像处理技术于一身，具有强大的处理能力。

控制器采用多总线并行处理机制，能从根本上保证对所有输入视频进行全实时处理，图像没有延迟，无丢桢现象。

拼接控制器支持多种视频输入模式，包括复合视频（DVD 或摄像头信号），计算机视频（电脑信号 VGA 或 DVI ）等。

高清投影仪投影仪使用说明书高清投影仪使用说明书1. 引言本使用说明书旨在向用户提供高清投影仪的正确使用方法，确保用户能够充分发挥其功能的同时，延长设备的使用寿命。

2. 设备概述高清投影仪是一种先进的显示设备，其采用高清晰度的光学元件和显影技术，可将影像投射到大屏幕上。

该投影仪适用于各类商务、教育和娱乐等场景，提供清晰、稳定的投影效果。

3. 准备工作在开始使用高清投影仪之前，请确保完成以下准备工作：3.1 连接设备将高清投影仪与所需的输入设备（如电脑、DVD播放器等）连接。

使用合适的连接线缆将投影仪的视频接口与输入设备连接，并确保连接牢固。

3.2 确保供电将投影仪连接到电源插座，并确保电源线连接无松动或损坏。

请使用附带的电源适配器，并将其插入正确的电源输入接口。

3.3 设置投影区域选择合适的投影区域，并确保投影仪能够正常投影。

调整投影仪的焦距和投影距离，以获得最佳的投影效果。

4. 开机与设置在完成准备工作后，按照以下步骤开机和设置高清投影仪：4.1 开机通过按下电源按钮或遥控器上的电源开关，打开高清投影仪电源。

确保投影仪的指示灯亮起表示设备已成功开机。

4.2 菜单导航通过遥控器上的导航键或侧边按钮，选择菜单选项。

通过导航键的上下左右控制，在菜单中浏览和选择不同的设置项。

4.3 亮度与对比度调节根据实际需求，通过菜单中的亮度和对比度选项，调整投影仪的亮度和对比度。

目的是使投影效果更加清晰、鲜明。

4.4 投影源选择通过菜单中的输入源选项，选择正确的输入源。

根据所连接的设备类型，如VGA、HDMI等，选择相应的输入源。

5. 投影操作在完成开机和设置后，可以进行投影操作。

按照以下步骤操作：5.1 播放内容使用所连接的输入设备，如电脑或DVD播放器，播放所需内容。

确保投影仪已正确接收到信号。

5.2 聚焦调节通过旋转投影仪上的聚焦环，调整投影的清晰度。

根据实际需求，使图像边缘清晰且整体投影效果最佳。

5.3 纠正投影位置如果投影图像与屏幕或背景不对齐，可以通过菜单中的投影位置选项进行调整。

DS272/DS27BAA/MS580/BS570DX273/DX27CAA/MX581/BX571DW275/DW27EAA/MW584/BW572DH278/DH27HAA/MH588/BH577DX283-ST/DX28CAA/MX595ST/BX585STDW284-ST/DW28DAAST/MW596ST/BW586ST ӦFCC 声明此设备经测试证实，符合 FCC 规则第 15 部分关于 B 级数字设备的限制要求。

这些限制的目的是为了在居住区安装时提供合理保护以防止有害干扰。

此设备会生成、使用和辐射无线电频率能量，如果不按照指示进行安装和使用，可能会对无线通信产生有害干扰。

但本公司不保证在特定安装情况下不产生干扰。

如果此设备确实对无线电或电视接收造成有害干扰 (通过关闭后再打开存在疑问的设备来确定)，建议用户尝试采取以下一项或多项措施来排除干扰：•调整接收天线的方向或位置•增大设备和接收器之间的间距•将设备和接收器分别连接到不同的电路插座上•咨询经销商或经验丰富的专业无线电/电视技术人员以获取帮助。

此设备符合 FCC 规则第 15 部分的要求。

其运行须满足以下条件：1.此设备不会产生有害干扰，且2.此设备必须承受任何干扰，包括可能导致意外操作的干扰。

安全说明在使用投影机前，请阅读所有这些指导说明，并妥善保管以备日后参考。

1.阅读指导说明在使用设备前，应阅读所有安全和使用指导说明。

2.注意和警告应遵循使用指导说明中的所有注意和警告。

3.清洁在清洁之前，从墙壁电源插座上拔掉投影机电源线插头。

使用湿布擦拭投影机外壳。

请勿使用液体或烟雾清洁剂。

4.附件切勿将投影机置于不稳的推车、架子或桌子上。

产品可能掉落，导致其严重损坏。

将（投影机、附件和选配件）的塑料包装材料放在儿童够不到的地方，否则包装袋可能导致窒息死亡。

对于婴幼儿更要特别注意。

5.通风此投影机配有进气和排气通风孔。

请勿堵塞这些开口或者在开口附近放置任何物品，否则内部可能积聚热量，并导致画面质量下降或投影机损坏。

投影仪使用说明书投影仪使用说明书1. 引言本使用说明书提供了投影仪的详细操作指导，旨在帮助用户正确并有效地操作投影仪，获得最佳的视听体验。

在使用投影仪之前，请务必通读本说明书，并按照指引进行操作。

2. 产品概述投影仪是一种电子设备，通过将图像放大投射到屏幕或墙壁上，实现大屏幕的显示效果。

投影仪通常由投影机和投影屏组成，用户可以通过投影机上的控制面板或遥控器对其进行控制。

3. 投影仪的常见功能3.1 投影效果调节投影仪可以调节投影效果以适应不同的环境和需求。

用户可以通过投影机上的菜单栏或遥控器进行调节，常见的调节功能包括亮度、对比度、色彩、清晰度等。

3.2 投影源选择投影仪支持多种投影源选择，用户可以选择连接不同的设备进行投影，如电脑、DVD播放器、游戏机等。

投影仪通常提供多种接口，如VGA、HDMI、USB等，用户可以根据实际需求选择合适的接口连接设备。

3.3 投影画面调整用户可以调整投影画面的大小和位置以获得最佳的视觉效果。

投影仪通常支持横向和纵向的投影画面调整，用户可以通过投影机上的菜单栏或遥控器进行调整。

3.4 声音控制投影仪通常内置扬声器，用户可以通过投影机或遥控器调节音量大小。

另外，投影仪还支持外部音源的连接，用户可以通过投影仪的音频接口连接外部音箱或音响设备，以获得更好的音效体验。

3.5 其他功能根据不同的投影仪型号，还可能具备其他功能，如无线投影、3D投影等。

用户可以根据实际需求和投影仪的功能手册来了解和使用这些特殊功能。

4. 使用方法4.1 连接设备1. 将投影仪和电源适配器连接到电源插座，并打开电源开关。

2. 根据需要选择合适的投影源，如连接电脑时选择VGA接口，连接DVD播放器时选择HDMI接口。

3. 使用相应的连接线将设备与投影仪连接，在连接线两端进行牢固插入。

4.2 调节投影效果1. 打开投影机的电源，确保电源指示灯亮起。

2. 通过投影机上的控制面板或遥控器，进入菜单栏。

大屏幕显示系统简明操作手册目录第一部分：投影机调节控制一、开启投影机二、信号切换三、颜色调整四、关闭投影机第二部分：网络图像处理器的使用一、打开控制软件二、信号窗口操作第三部分Jupiter 图像处理器简明使用手册(适用于linux 系统) 附录：字体配置第一部分：投影机调节控制一、开启投影机。

1、打开大屏幕显示系统总电源开关，使每个投影机和控制系统都接通电源。

2、开启控制电脑以及所需要显示的电脑信号和视频信号（当然需要在大屏幕上显示的电脑信号和视频信号也可以在投影机开启后打开输入）；3、在控制电脑的WINDOWS 桌面上找到图标，然后双击，过一会儿在桌面上会出现对话框（见图例1-标注1），此时用户根据自己的需要可以选择用户名（用户名为：gqy1、gqy2、gqy3、…、gqy9、gqy10、administrator共11个供选择。

）标注1图1说明：以上gqy1、gqy2、gqy3、…、gqy9、gqy10等10个用户名由厂家命名好的，用户也可以自己命名，并且上述每一个用户名按顺序对应的权限分别为：权限1、权限2、…、权限10 等，gqy10和administrator为最高权限，即为权限10。

关于权限说明请看AUTOSIZE软件说明书。

如果是通过网络控制大屏幕，需要将图1中的网络连接复选框选中，出现图2界面，具体操作见AUTOSIZE说明书。

图24、点击确定后图3界面就会显示在桌面上;(如果显示“请插入GQY加密锁”字样，说明加密锁没有查好或加密锁不起作用)标注2标注1图35、点击“总开机”按钮，就会出现等待40秒的倒计时提示框，40秒过后，大屏幕的投影机自动点亮；二、信号切换1)网络图像处理器信号的切换选中色块1“”（标注1），然后在软件主界面的虚拟屏上对应的需要切换的屏幕上双击鼠标左键，就可以将该屏幕切换到色块1对应的网络图像处理器信号（切换前确保色块1的信号属性里面设置的是“DVI”信号，具体设置方法见AUTOSIZE说明书）。

投影仪系统操作流程及注意事项投影仪是一种用于将电脑、手机等设备上的屏幕内容投影到大屏幕上的设备。

它在会议、教育、娱乐等场合发挥着重要作用。

本文将介绍投影仪系统的操作流程及注意事项。

一、投影仪系统操作流程1.准备工作在使用投影仪之前，需要进行一些准备工作。

首先，确认投影仪安装在适当的位置，保证投影屏幕的清晰度。

其次，将投影仪与电源插座连接，并关闭投影仪电源开关。

然后，将投影设备（如电脑、手机等）通过视频线或无线连接到投影仪。

最后，打开投影设备，并确保投影设备的屏幕显示正常。

2.调整投影仪设置在投影设备正常显示后，需要进行一些设置以确保投影仪正常工作。

首先，调整投影仪的聚焦，使投影屏幕上的图像尽可能清晰。

其次，根据投影屏幕的大小和位置，调整投影仪的投影角度和投影位置，以确保投影屏幕显示完整的图像。

最后，根据投影屏幕的亮度和色彩要求，调整投影仪的亮度和对比度。

3.投影屏幕设置调整投影屏幕的设置非常重要，以保证投影图像的质量。

首先，清洁投影屏幕，确保其表面干净，没有灰尘和污渍。

其次，确保投影屏幕处于适当的亮度和色彩模式，以使投影图像更加生动和清晰。

最后，根据投影图像的显示情况，调整投影屏幕的对比度和亮度。

4.启动投影仪根据投影设备的要求，启动投影仪并等待其自检完成。

一般情况下，投影仪会自动调整显示参数，以适应投影图像的要求。

在投影仪启动完成后，它会显示一个待机画面或者待机界面。

5.投影设备设置根据投影设备的要求，对其进行一些设置以确保投影图像的质量。

首先，调整投影设备的分辨率和屏幕比例，以使投影图像更加适合投影屏幕。

其次，根据投影设备的声音输出要求，选择适当的音频设备并进行设置。

6.投影图像调整通过投影设备的设置界面，对投影图像进行调整，以获得最佳的显示效果。

首先，调整投影图像的大小和位置，使其完全显示在投影屏幕上。

其次，调整投影图像的亮度、对比度、色彩等参数，以获得最佳的观看效果。

最后，根据投影图像的内容，调整投影设备的清晰度设置。
