投影幕布：大屏幕显示系统方法

大屏幕显示系统软件的操作设置与使用说明一、如何开启投影光机；在正常情况下首先打开大屏幕主控电脑，电脑开启后双击大屏幕的操作软件（server）与客户端软件（chliet）,然后在客户端软件界面点击开启投影灯、密码帐号均为（1234）；待投影光机完全点亮后，在点击登录服务器按键，此时需要输入的密码和帐号为（sa）注意：此时的字母必须为小写字母，否则不能正常登录软件的使用。

二、如何对操作软件SERVER的设置；点击SERVER的设置项里面弹出很多项选择，先看第一项，1、服务器设置点击服务器设置需要密码和帐号，为小写的字母（sa），进入设置项主要对第一个控制服务器的设置，这项设置是添加大屏幕的控制服务器的IP地址10.10.3.7，其他无需要设置，然后点击确定退出设置。

2、串口的设置点击串口设置，需要输入密码和帐号为小写字母的(sa)，进入设置项，此时主要设置两项；第一项是设置大屏幕控制及电源点击此项设置，对使用串口进行设置，选择COM3设置为开启大屏幕系统投影光机的开启灯泡与关闭灯泡的串口（此串口针对控制电脑的串口卡上的串口）波特率为57600、数据位为8、奇偶校验为无、停止位为1、流控制为无。

第二项是设置控制器RGB矩阵的设置，点击此项，进入设置好后首先对使用串口进行设置，选择COM1设置为控制RGB矩阵的串口，波特率为9600、数据位为8、奇偶校验为无、停止位为1、流控制为无。

这两项设置完成即可，其它项无需设置，然后点击确定退出设置。

3、矩阵控制DLL文件的设置点击矩阵控制DLL文件的设置，输入密码和帐号（sa），进入设置项，此时需要设置有两项；第一项为大屏幕控制及电源的设置，点击此项进入设置，点击添加设置、此时选择投影光机的DLL文件7038_deltedl.dll设置为当前的使用DLL文件即可。

第二项为控制器RGB矩阵的设置，点击此项进入设置，点击添加设置、此时选择RGB矩阵的DLL文件，盟威new_SISO_VGA_video_swtichmaxdll.dll。

DLP大屏幕系统操作手册1.1 DLP大屏幕系统组成矿业DLP大屏幕投影拼接显示系统包括拼接单元组合墙体、图像拼接控制器、大屏控制控制管理软件、矩阵切换器、接口设备、专用线缆等，由以下部分组成：◆拼接单元组合墙体：本大屏幕投影显示墙由6套50″拼接单元组成，组合方式为2×3（行 列）；✧50单元屏幕尺寸：1026mm宽×762 mm高x 680 mm 厚；✧整屏显示面积为：(1026 mm×3)×( 762mm×2)= 3078mm宽×1524mm高✧整屏分辨率为：(1024×3)×(768×2)=3072×1536✧单元底座高度：实际高度根据用户现场确定；✧核心部件采用美国TI公司最新发布的12°偏转角0.7″ LVDS DMD，DDP3020F投影芯片，物理分辨率达1024×768。

✧采用复合玻璃幕，采用纯无机材料，整墙屏幕平整度≤0.3mm，增益度为3.7，水平视角为>160度，垂直视角为>80度无缝拼接组合方式，物理拼缝小于0.5mm。

附上大屏系统尺寸图如下：50 2x3 大屏系统尺寸图◆多屏全硬件拼接图像处理器-拼接控制器是一款性能强大的高端图像处理设备，能够在多个显示终端上同时显示多个动态画面，主要用于大屏幕拼接显示系统，是系统的核心显示控制设备。

拼接控制器采用目前最新的计算机集成技术、网络技术，并具有特有的独立PCI64/66总线传输技术，系统资源占用少，稳定可靠。

控制器集超宽带视频信号采集、实时高分辨率数字图像处理、二维高阶数字滤波等高端图像处理技术于一身，具有强大的处理能力。

控制器采用多总线并行处理机制，能从根本上保证对所有输入视频进行全实时处理，图像没有延迟，无丢桢现象。

拼接控制器支持多种视频输入模式，包括复合视频（DVD 或摄像头信号），计算机视频（电脑信号VGA 或DVI ）等。

大屏显示系统方案目录1.系统组成 (3)2系统墙体结构 (3)3大屏幕系统功能 (3)4系统通用显示功能 (4)5信号处理系统功能 (5)1.系统组成本方案将提供的大屏幕显示系统主要由以下几部分组成：X”3X18DLP™显示单元拼接墙体、多屏处理器系统、显示墙应用管理系统软件、线缆等外围设备。

另外大屏幕显示系统主要包括用户信号源、信号切换、信号处理、信号显示和信号控制等几部分：1.用户信号源：包括来自摄像头、DVD等的各种制式的视频信号；来自用户工作站的RGB信号；局域网内工作站向网络输出的显示信号；远端IP视频信号。

2.信号处理：在显示信号之前对信号进行对应的处理，如切割、放大、窗口化等，包括集成多屏处理器系统和显示单元内置的信号处理模块。

3.信号显示：由显示单元组成的显示墙体，可将处理后的信号在大屏幕上显示出来。

4.信号控制：由一台或多台安装了大屏幕控制软件的PC构成，可对大屏幕上显示的信号进行控制。

2系统墙体结构本方案提供的大屏幕显示系统拼接墙由X套X”DLP一体化显示单元以3（行）×18（列）的方式拼接而成。

规格如下：1.单屏面积：1620mm(宽)×1215 mm(高)≈1.97m²2.整屏面积：1620 mm(宽)×18×1215mm(高)×3=29160mm(宽)×3645mm (高)≈106.29m²3大屏幕系统功能本系统由X套X”的DLP投影单元、1套多屏处理器系统、控制管理软件及附属的外围设备组成。

整套系统采用最新一代的DLP数字光处理技术，所有设备均采用模块化的设计。

具备良好的稳定性、可靠性、安全性，并具备良好的显示信号数量的扩展能力。

显示单元组成的显示墙体和工业控制结构的处理器均通过了权威部门的安全认证，不会对环境和其他设备造成任何的安全影响。

内置信号处理器和外置的多屏处理器相结合的分布式信号处理技术，最大程度的提升了整体DLP大屏幕显示系统的可靠性和安全性，并具备良好的显示信号数量的扩展能力。

大屏幕显示系统方案引言大屏幕显示系统被广泛应用于各个行业和领域，包括会议室、控制中心、电视墙、展览等。

该系统通过将多个屏幕组合起来形成一个大屏幕，提供更广阔的视野和更高的信息展示能力。

本文将探讨设计和实施一个高效、可靠的大屏幕显示系统方案的关键要素和步骤。

系统需求分析在设计大屏幕显示系统之前，首先需要对系统的需求进行详细分析，包括但不限于以下几个方面：1. 视频源确定大屏幕显示系统需要显示的内容，如电视节目、监控画面、会议演示等。

根据实际需求选择合适的视频源，并确保系统能够接入和显示这些视频源。

2. 分辨率和屏幕布局确定大屏幕显示系统的分辨率和屏幕布局，以最大程度地满足信息展示的需求。

根据实际场景和视觉效果要求，选择合适的屏幕数量和布局方式，如横向排列、纵向排列或网格布局。

3. 控制方式确定大屏幕显示系统的控制方式，包括但不限于物理按键、遥控器、手机App 等。

根据实际需求选择合适的控制方式，并确保操作简便、灵活。

4. 多媒体支持确定大屏幕显示系统是否需要支持多种多媒体格式，如视频、图片、音频等。

根据实际需求选择合适的多媒体播放器，并确保系统能够流畅地播放和切换多种多媒体内容。

5. 远程管理和监控确定大屏幕显示系统是否需要支持远程管理和监控，以便及时调整系统配置、更新软件等。

根据实际需求选择合适的远程管理和监控工具，并确保系统能够稳定可靠地运行。

系统设计与实施1. 硬件选型根据系统需求和预算限制，选择合适的大屏幕显示设备，包括屏幕、处理器、存储器等。

确保设备具备足够的性能和扩展性，以满足未来的需求。

2. 系统架构设计大屏幕显示系统的整体架构，包括硬件和软件的层次结构。

在硬件层面，确定各个组件之间的连接方式和数据传输方式。

在软件层面，确定操作系统、驱动程序和应用程序的组合和配置。

3. 界面设计设计大屏幕显示系统的用户界面，包括主菜单、多媒体播放器、设置界面等。

确保界面直观、简洁、易于操作，并考虑不同用户的需求和习惯。

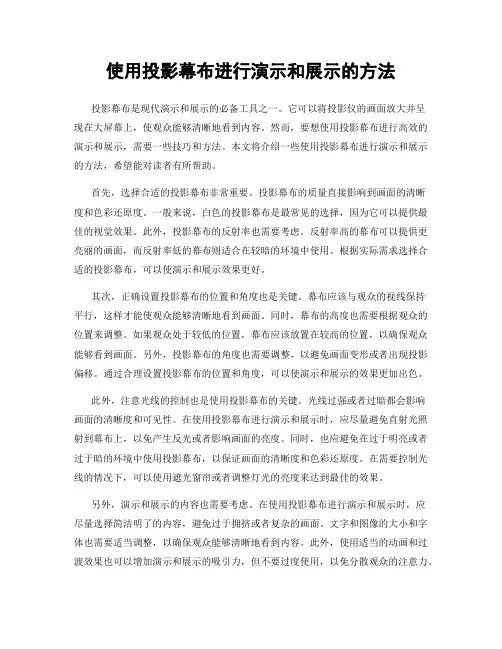

使用投影幕布进行演示和展示的方法投影幕布是现代演示和展示的必备工具之一。

它可以将投影仪的画面放大并呈现在大屏幕上，使观众能够清晰地看到内容。

然而，要想使用投影幕布进行高效的演示和展示，需要一些技巧和方法。

本文将介绍一些使用投影幕布进行演示和展示的方法，希望能对读者有所帮助。

首先，选择合适的投影幕布非常重要。

投影幕布的质量直接影响到画面的清晰度和色彩还原度。

一般来说，白色的投影幕布是最常见的选择，因为它可以提供最佳的视觉效果。

此外，投影幕布的反射率也需要考虑。

反射率高的幕布可以提供更亮丽的画面，而反射率低的幕布则适合在较暗的环境中使用。

根据实际需求选择合适的投影幕布，可以使演示和展示效果更好。

其次，正确设置投影幕布的位置和角度也是关键。

幕布应该与观众的视线保持平行，这样才能使观众能够清晰地看到画面。

同时，幕布的高度也需要根据观众的位置来调整。

如果观众处于较低的位置，幕布应该放置在较高的位置，以确保观众能够看到画面。

另外，投影幕布的角度也需要调整，以避免画面变形或者出现投影偏移。

通过合理设置投影幕布的位置和角度，可以使演示和展示的效果更加出色。

此外，注意光线的控制也是使用投影幕布的关键。

光线过强或者过暗都会影响画面的清晰度和可见性。

在使用投影幕布进行演示和展示时，应尽量避免直射光照射到幕布上，以免产生反光或者影响画面的亮度。

同时，也应避免在过于明亮或者过于暗的环境中使用投影幕布，以保证画面的清晰度和色彩还原度。

在需要控制光线的情况下，可以使用遮光窗帘或者调整灯光的亮度来达到最佳的效果。

另外，演示和展示的内容也需要考虑。

在使用投影幕布进行演示和展示时，应尽量选择简洁明了的内容，避免过于拥挤或者复杂的画面。

文字和图像的大小和字体也需要适当调整，以确保观众能够清晰地看到内容。

此外，使用适当的动画和过渡效果也可以增加演示和展示的吸引力，但不要过度使用，以免分散观众的注意力。

通过合理选择和设计演示和展示的内容，可以使观众更好地理解和接受所呈现的信息。

大屏幕显示系统方案大屏幕显示系统方案1. 简介大屏幕显示系统是一种通过使用大尺寸显示设备来展示多媒体内容和数据信息的解决方案。

它可以应用于会议室、监控中心、展览馆等场所，提供高清晰度和大尺寸的显示效果，能够有效地吸引用户的注意力和提供更好的用户体验。

2. 方案概述大屏幕显示系统方案主要由以下几个部分组成：1. 显示设备：选择一种大尺寸高清晰度的显示设备，如液晶显示屏或LED显示墙，以满足显示要求。

2. 控制设备：使用一台电脑或者嵌入式设备作为控制设备，可以连接到显示设备并控制其显示内容。

3. 视频处理器：视频处理器用于处理输入信号和输出信号之间的转换，以便于显示设备能够正确地显示内容。

4. 输入源：输入源可以是电脑、摄像头、DVD播放机等设备，负责提供需要显示的内容。

5. 控制软件：通过控制软件可以实现对大屏幕的管理和控制，包括内容选择、切换、布局等功能。

3. 系统功能大屏幕显示系统主要具有以下几个功能：3.1 多媒体内容显示大屏幕可以同时显示多种多媒体内容，如图片、视频、文档等。

用户可以根据需要选择不同的内容进行显示，以满足不同场景需求。

3.2 实时监控大屏幕显示系统可以接入监控摄像头，并实时显示监控画面。

用户可以通过大屏幕了解实时场景，并对情况作出相应的处理。

3.3 数据展示大屏幕可以连接到各种传感器或数据库，展示实时数据或数据报表。

用户可以通过大屏幕直观地了解数据信息，做出相应的决策。

3.4 广告播放大屏幕显示系统可以用于商业宣传，播放广告等。

用户可以通过大屏幕将产品或服务展示给目标客户，提高宣传效果。

4. 系统优势4.1 高清晰度大屏幕显示系统采用高清晰度的显示设备，能够提供清晰、细腻的图像效果，确保用户获得良好的视觉体验。

4.2 大尺寸大屏幕具有较大的显示尺寸，使得用户能够更清楚地观看内容，提高信息传递效果和用户体验。

4.3 可定制性大屏幕显示系统可以根据用户的需求进行定制，包括显示布局、内容选择、数据展示等。

三菱大屏幕显示系统简易操作手册河北远东哈里斯通信有限公司大屏幕开机操作：开机分为三个步骤：1打开大屏幕投影机的电源开关。

首先将各投影单元的电源开关至于1/0的1，屏幕上会出现六个蓝点；2运行服务程序。

开启大屏幕控制器，运行SmartServer程序，一般情况下SmartServer被设置成自动启动，控制器启动之后SmartServer 会自动运行（控制器启动大概需要2分钟）；运行ScreenServer程序，此程序一般也设置成自动启动，即不用每次点击运行。

3用软件进行开机。

在控制电脑上运行SmartControl，登录到SmarServer和ScreenServer。

启动SmartControl软件后，显示如下界面（用户名密码为：admin）：图 1如果是第一次运行此软件，需要设置一下通信端口，否则不用设置。

点击“设置”按钮出现如下界面：图 2需要输入正确的服务器地址即SmartServer所在的计算机的名称或IP 地址和SmartServer的通信端口，然后点击“确定”按钮返回到图1的界面，输入正确的用户名和密码即可登录到SmartServer，然后进入控制软件的主界面如下图：图 3点击界面中部的“与大屏幕连接状态：”后的“连接”按钮(如图4)，“连接”按钮变灰表明已连接到ScreenServer，如果参数设置的“串口选择”后的下拉框显示出串口名称并且其后面的“连接”按钮变灰，表明ScreenServer已经和大屏幕建立连接，否则可以点击“连接”按钮使ScreenServer和大屏幕建立连接。

图4进入控制主界面。

选中界面右边中部的“模式选择”选择“调整模式”，然后把“屏幕选择”右侧的下拉框选择“00”表明对所有屏幕进行操作(图5)，也可以选择单个屏幕进行操作，然后点击“开机”进行对大屏幕开机，大屏幕上的蓝点消失表明大屏幕已经启动。

图5注：当网络不通时，可以通过手动开机，当大屏幕出现蓝点时，按一下大屏幕投影机的后面控制面板中LED指示灯下面的“StandBy”按钮进行开机。

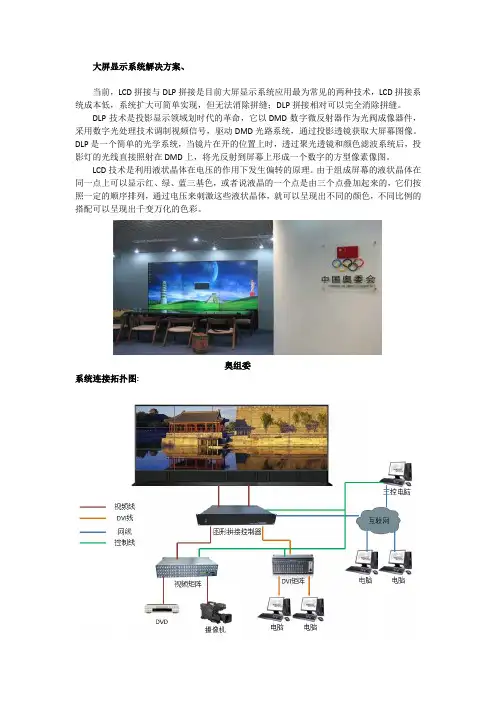

大屏显示系统解决方案、当前，LCD拼接与DLP拼接是目前大屏显示系统应用最为常见的两种技术，LCD拼接系统成本低，系统扩大可简单实现，但无法消除拼缝；DLP拼接相对可以完全消除拼缝。

DLP技术是投影显示领域划时代的革命，它以 DMD数字微反射器作为光阀成像器件，采用数字光处理技术调制视频信号，驱动DMD光路系统，通过投影透镜获取大屏幕图像。

DLP 是一个简单的光学系统，当镜片在开的位置上时，透过聚光透镜和颜色滤波系统后，投影灯的光线直接照射在 DMD 上，将光反射到屏幕上形成一个数字的方型像素像图。

LCD技术是利用液状晶体在电压的作用下发生偏转的原理。

由于组成屏幕的液状晶体在同一点上可以显示红、绿、蓝三基色，或者说液晶的一个点是由三个点叠加起来的，它们按照一定的顺序排列，通过电压来刺激这些液状晶体，就可以呈现出不同的颜色，不同比例的搭配可以呈现出千变万化的色彩。

奥组委系统连接拓扑图:成功案例：一、城管监察大队城管在我国当前法制体制下，为避免从前多头执法造成的重复执法而产生的综合执法机关。

城管大队不但要做要城市管理监察工作，而且要针对基层城管部门进行指导。

需要实时监控市内各个摄像头以及各个分支机构动向，做好统一调度工作。

本次项目，预算共计140于万元，工期共计20余天。

根据城管大队工作的特殊性，并且全面考虑到了现场的场地空间、散热通风、供电设施等条件。

推荐选用LED拼接屏配合电视墙进行施工的方案。

并制作出效果模拟图如下：方案特点：1.可视角度大。

色彩鲜艳、准确，对比度高。

2.墙体平整度高。

3.墙体美观，整体结构紧凑，整体拼接的屏体厚度小。

4.连续不间断运行时间长，稳定性高。

5.功耗低，发热量小。

实施后情况：设备清单：其他成功案例：。
