ATOS阿托斯齿轮泵的结构及原理

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天，上海沈泉管道离心泵厂家要为大家讲解的是有关齿轮泵的工作原理及结构组成这一知识内容，大家请跟着小编一起来看看吧。

齿轮泵的工作原理：
齿轮油泵是利用两个齿轮相互旋转以进行工作的，并且对介质的要求不高。

通常它的压力低于6MPa，且流量也很大。

齿轮油泵在泵体内装有一对旋转齿轮，一个为主动，一个为被动。

依靠两个齿轮的相互啮合，泵中的整个工作腔被分为两个独立的部分：一部分是吸入室，另外一部分是排出室。

当齿轮油泵运行时，主动齿轮带动被动齿轮旋转。

当齿轮从齿轮啮合到脱开时，在吸入侧会形成部分真空，从而抽吸液体。

吸入的液体充满齿轮的每个齿轮，并被带到排放侧。

当齿轮进入啮合时，液体被挤出，形成高压液体，然后通过泵的排出口排出泵外。

齿轮泵的结构组成：
从上图中，我们可以知道组成齿轮泵的主要部件有：1、轴承外环 2、堵头 3、滚子4、后泵盖 5、键 6、齿轮 7、泵体 8、前泵盖 9、螺钉 10、压环 11、密封环 12、主动轴 13、键 14、泻油孔 15、从动轴 16、泻油槽 17、定位销
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

齿轮泵的工作原理及基本知识本文详细讲解，值得收藏学习齿轮泵齿轮泵是一种常用的液压泵，主要特点是结构简单，制造方便，价格低廉，体积小，重量轻，自吸性能好，对油液污染不敏感，工作可靠；其主要缺点是流量和压力脉动大，噪声大，排量不可调。

齿轮泵按照其啮合形式分为外啮合式和内啮合式。

1、外啮合齿轮泵的工作原理由一对完全相同的圆柱齿轮及泵体、前后泵盖、传动轴、密封件等组成。

齿轮泵的实际排量可写为V =(6.66～7) zm 2 b由此得齿轮泵的输出流量为q =(6.66～7) zm 2 b nη V式中：z——齿数；M——模数；B——齿宽；N——转速；ηV——容积效率实际上，由于齿轮泵在工作过程中，排量是转角的周期函数，存在排量脉动，瞬时流量也是脉动的。

2、齿轮泵的流量和脉动率流量脉动会引起压力脉动，使液压系统产生振动和噪声，如果脉动频率与系统的固有频率一致，还将引起共振，加剧振动和噪声。

流量脉动的大小，由流量脉动率评价。

流量脉动率：σ =( q max－ q min)/ q 0式中σ ——液压泵的流量脉动率；qmax——液压泵最大瞬时流量(m3／s)；qmin——液压泵最小瞬时流量(m3／s)；q0——液压泵的平均流量(m3／s)。

流量脉动率是衡量容积式泵流量品质的一个重要指标。

3、齿轮泵的结构特点（1）困油的现象· 为保证齿轮泵平稳连续地工作，齿轮啮合时的重叠系数必须大于1，即至少有一对以上的轮齿同时啮合。

因此，在工作过程中，就有一部分油液困在两对轮齿啮合时所形成的封闭容积内，如图所示，这个密封容积的大小随齿轮转动而变化。

· 封闭容积的减小或增大,引起其内油液压力升高或降低产生强真空和强高压，而引起振动和噪声的现象称为齿轮泵的困油现象。

· 困油现象使齿轮泵产生强烈的噪声，并引起振动和汽蚀，同时降低泵的容积效率，影响工作的平稳性和使用寿命。

消除困油现象的方法：在相应结果上开设卸荷孔或卸荷槽。

齿轮泵工作原理及结构齿轮泵齿轮泵是液压系统中广泛采用的一种液压泵,它一般做成定量泵,按结构不同,齿轮泵分为外啮合齿轮泵和内啮合齿轮泵,而以外啮合齿轮泵应用最广。

下面以外啮合齿轮泵为例来剖析齿轮泵。

液压齿轮泵主要包括：高压定量齿轮泵，高压双联齿轮泵，润滑泵，化工泵，双向齿轮马达，齿轮泵附调压阀，齿轮泵附升降阀。

齿轮泵的工作原理和结构齿轮泵的工作原理如图3-3所示，它是分离三片式结构，三片是指泵盖4，8和泵体7，泵体7内装有一对齿数相同、宽度和泵体接近而又互相啮合的齿轮6，这对齿轮与两端盖和泵体形成一密封腔，并由齿轮的齿顶和啮合线把密封腔划分为两部分，即吸油腔和压油腔。

两齿轮分别用键固定在由滚针轴承支承的主动轴12和从动轴15上，主动轴由电动机带动旋转。

图3-3 外啮合型齿轮泵工作原理CB—B齿轮泵的结构如图3-4所示，当泵的主动齿轮按图示箭头方向旋转时，齿轮泵右侧（吸油腔）齿轮脱开啮合，齿轮的轮齿退出齿间，使密封容积增大，形成局部真空，油箱中的油液在外界大气压的作用下，经吸油管路、吸油腔进入齿间。

随着齿轮的旋转，吸入齿间的油液被带到另一侧，进入压油腔。

这时轮齿进入啮合，使密封容积逐渐减小，齿轮间部分的油液被挤出，形成了齿轮泵的压油过程。

齿轮啮合时齿向接触线把吸油腔和压油腔分开，起配油作用。

当齿轮泵的主动齿轮由电动机带动不断旋转时，轮齿脱开啮合的一侧，由于密封容积变大则不断从油箱中吸油，轮齿进入啮合的一侧，由于密封容积减小则不断地排油，这就是齿轮泵的工作原理。

泵的前后盖和泵体由两个定位销17定位，用6只螺钉固紧如图3-3。

为了保证齿轮能灵活地转动，同时又要保证泄露最小，在齿轮端面和泵盖之间应有适当间隙（轴向间隙），对小流量泵轴向间隙为0.025~0.04mm，大流量泵为0.04~0.06mm。

齿顶和泵体内表面间的间隙（径向间隙），由于密封带长，同时齿顶线速度形成的剪切流动又和油液泄露方向相反，故对泄露的影响较小，这里要考虑的问题是：当齿轮受到不平衡的径向力后，应避免齿顶和泵体内壁相碰，所以径向间隙就可稍大，一般取0.13~0.16mm。

齿轮泵结构特点和工作原理
齿轮泵是一种常见的液压泵，其结构特点和工作原理如下：
一、结构特点：
1. 齿轮泵主要由外齿轮、内齿轮、泵壳等部件组成。

外齿轮和内齿轮通过齿与齿之间的啮合来实现液体的吸入和排出。

2. 外齿轮和内齿轮通常由高强度合金钢制成，具有良好的耐磨性和耐腐蚀性。

3. 泵壳采用优质铸铁或铸钢材料制成，具有良好的密封性能和刚性。

4. 齿轮泵结构紧凑，体积小，重量轻，适用于安装空间有限的场合。

5. 齿轮泵的工作稳定可靠，噪音低，寿命长。

二、工作原理：
1. 吸入阶段：当齿轮泵开始工作时，外齿轮和内齿轮开始旋转。

在齿与齿之间的啮合区域，液体被吸入泵的内部。

2. 排出阶段：随着齿轮继续旋转，液体被推入泵的出口，完成一次排出过程。

3. 密封阶段：在齿轮的啮合区域，通过齿轮和泵壳之间的密封装置，实现液体在吸入和排出过程中的密封，避免泄漏。

4. 循环阶段：齿轮泵通过不断的旋转运动，实现液体的连续吸入和排出，形成循环供液。

5. 流量调节：通过调整齿轮泵的转速或改变齿轮的尺寸，可以实现对流量的调节。

总结起来，齿轮泵的工作原理是通过外齿轮和内齿轮的旋转运动，使液体在吸入和排出过程中实现连续循环供液。

齿轮泵的结构特点包括紧凑、体积小、重量轻、工作稳定可靠、噪音低、寿命长等。

齿轮泵由于其结构简单、可靠性高、适用范围广等特点，被广泛应用于工业领域中的液压系统、农业机械、建筑机械、船舶等设备中。

它能够提供稳定的流量和压力，满足各种工况下的液压动力需求。

齿轮泵结构特点和工作原理齿轮泵是一种常见的液压传动装置，广泛应用于工业、农业、航空航天等领域。

它具有结构简单、体积小、重量轻、输出流量稳定等特点，能够满足不同行业的需求。

齿轮泵的结构特点主要体现在以下几个方面：1. 齿轮：齿轮泵的核心部件是一对啮合的齿轮，其中一只齿轮为驱动齿轮，另一只齿轮为从动齿轮。

驱动齿轮通过轴将动力传递给从动齿轮，从而实现液体的输送。

齿轮的制造精度要求较高，以确保齿轮的啮合平稳。

2. 泵体：齿轮泵的泵体通常由铸铁或铝合金制成，具有较高的强度和刚度。

泵体内部设置有进出口口，通过进口口将液体吸入泵体，再通过出口口将液体排出。

3. 端盖：齿轮泵的端盖用于固定齿轮和轴，同时起到密封作用，防止液体泄漏。

端盖还设置了进出口口，与泵体的进出口口相连接。

4. 轴：齿轮泵的轴是将动力传递给从动齿轮的关键部件，通常由高强度合金钢制成。

轴通过轴承支撑，以减少摩擦损失。

齿轮泵的工作原理如下：1. 吸入阶段：当驱动齿轮旋转时，从动齿轮也会跟随旋转。

在齿轮的啮合间隙中，液体从进口口吸入泵体内部。

液体进入齿轮的间隙后，由于齿轮的旋转，液体被挤压向齿轮的出口口。

2. 排出阶段：随着齿轮的旋转，液体被推向出口口，同时新的液体继续从进口口进入泵体。

液体在齿轮的间隙中被密封，形成一个密封腔，液体被推入出口口后，密封腔内的压力降低，液体从进口口进入密封腔，循环往复。

齿轮泵的工作原理可以简单概括为：齿轮的旋转产生的间隙变化，使液体被吸入和推出泵体，实现液体的输送。

总结起来，齿轮泵的结构特点主要体现在齿轮、泵体、端盖和轴等部件上。

它的工作原理是通过齿轮的旋转，使液体被吸入和推出泵体，实现液体的输送。

齿轮泵具有结构简单、体积小、重量轻、输出流量稳定等优点，被广泛应用于各个领域。

阿托斯液压泵PFG-340-D意大利ATOS阿托斯齿轮泵齿轮泵结构特点（1）结构简单，价格便宜；（2）工作要求低，应用广泛；（3）端盖和齿轮的各个齿间槽组成了许多固定的密封工作腔，只能用作定量泵。

齿轮采用具有国际九十年代先进水平的新技术--双圆弧正弦曲线齿型圆弧。

它与渐开线齿轮相比，最突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损、运转平衡、无困液现象，噪声低、寿命长、效率高。

该泵摆脱传统设计的束缚，使得齿轮泵在设计、生产和使用上进入了一个新的领域。

泵设有差压式安全阀作为超载保护，安全阀全回流压力为泵额定排出压力1.5倍。

也可在允许排出压力范围内根据实际需要另行调整。

但是此安全阀不能作减压阀长期工作，需要时可在管路上另行安装。

该泵轴端密封设计为两种形式，一种是机械密封，另一种是填料密封，可根据具体使用情况和用户要求确定。

（4）优点：结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸力强、对油液污染不敏感、转速范围大、能耐冲击性负载，维护方便、工作可靠。

密封形式机械密封三层带油腔密封单层密封磁力密封每种密封形式需要根据不同的入口压力及密封性能而定。

PFR-308PFE-31028PFE-31036/1DTPFE-51110/1DTPFE51090PFG-114-DPFG-120-DPFG-142-DPFG-142/D-HPFG-174-DPFG-174(10.5L/min)PFG-187PFG-214/ROPFG-218-DPFG-327/D/RDPFG-327/D/RO/HPFG-340-DPFG-160-D/ROPFE 31016/IDUPFE-41070/1DVPFE-41070/1DWPFE-41056/1DTPFE-41085/1DT/WG PFE-41085/1DT 20PFE-41085/1DTPFE-51090/1DTPFED54110/045/IDVO21 PVPC-C-3029/1DPVPC-C-5073/1DDKE-1711 DC10DKE-1713 DC10DKE-1711 24阿托斯液压泵PFG-340-D。

齿轮泵工作原理及结构 YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】齿轮泵工作原理及结构齿轮泵是液压系统中广泛采用的一种液压泵,它一般做成定量泵,按结构不同,齿轮泵分为外啮合齿轮泵和,而以外啮合齿轮泵应用最广。

下面以外啮合齿轮泵为例来剖析齿轮泵。

液压齿轮泵主要包括：，，，，，，。

齿轮泵的工作原理和结构齿轮泵的工作原理如图3-3所示，它是分离三片式结构，三片是指泵盖4，8和泵体7，泵体7内装有一对齿数相同、宽度和泵体接近而又互相啮合的齿轮6，这对齿轮与两端盖和泵体形成一密封腔，并由齿轮的齿顶和啮合线把密封腔划分为两部分，即吸油腔和压油腔。

两齿轮分别用键固定在由滚针轴承支承的主动轴12和从动轴15上，主动轴由带动旋转。

图3-3 外啮合型齿轮泵工作原理CB—B齿轮泵的结构如图3-4所示，当泵的主动齿轮按图示箭头方向旋转时，齿轮泵右侧（吸油腔）齿轮脱开啮合，齿轮的轮齿退出齿间，使密封容积增大，形成局部真空，油箱中的油液在外界大气压的作用下，经吸油管路、吸油腔进入齿间。

随着齿轮的旋转，吸入齿间的油液被带到另一侧，进入压油腔。

这时轮齿进入啮合，使密封容积逐渐减小，齿轮间部分的油液被挤出，形成了齿轮泵的压油过程。

齿轮啮合时齿向接触线把吸油腔和压油腔分开，起配油作用。

当齿轮泵的主动齿轮由电动机带动不断旋转时，轮齿脱开啮合的一侧，由于密封容积变大则不断从油箱中吸油，轮齿进入啮合的一侧，由于密封容积减小则不断地排油，这就是齿轮泵的工作原理。

泵的前后盖和泵体由两个定位销17定位，用6只螺钉固紧如图3-3。

为了保证齿轮能灵活地转动，同时又要保证泄露最小，在齿轮端面和泵盖之间应有适当间隙（轴向间隙），对小流量泵轴向间隙为~，大流量泵为~。

齿顶和泵体内表面间的间隙（径向间隙），由于密封带长，同时齿顶线速度形成的剪切流动又和油液泄露方向相反，故对泄露的影响较小，这里要考虑的问题是：当齿轮受到不平衡的径向力后，应避免齿顶和泵体内壁相碰，所以径向间隙就可稍大，一般取~。

意大利ATOS叶片泵工作原理及产品类型特点东莞市艾科工业自动化设备有限公司长期进口销售意大利ATOS液压阀泵等系列产品，我公司具有良好的市场信誉，专业的销售和技术服务团队，凭着多年经营经验，熟悉并了解市场行情，赢得了国内外厂商的支持。

本公司已成为众大中小企业的固定供应商及国内贸易商合作伙伴,至力于成为行业中之一的公司意大利ATOS叶片泵工作原理阿托斯AOTS叶片泵转子旋转时，叶片在离心力和压力油的作用下，尖部紧贴在定子内表面上。

这样两个叶片与转子和定子内表面所构成的工作容积，先由小到大吸油后再由大到小排油，叶片旋转一周时，完成一次吸油与排油。

一、单作用叶片泵的工作原理泵由转子1、定子2、叶片3、配油盘和端盖等部件所组成。

定子的内表面是圆柱形孔。

转子和定子之间存在着偏心。

叶片在转子的槽内可灵活滑动，在转子转动时的离心力以及通入叶片根部压力油的作用下，叶片顶部贴紧在定子内表面上，于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。

当转子按逆时针方向旋转时，图右侧的叶片向外伸出，密封工作腔容积逐渐增大，产生真空，于是通过吸油口6和配油盘5上窗口将油吸入。

而在图的左侧。

叶片往里缩进，密封腔的容积逐渐缩小，密封腔中的油液经配油盘另一窗口和压油口1被压出而输出到系统中去。

这种泵在转子转一转过程中，吸油压油各一次，故称单作用泵。

转子受到径向液压不平衡作用力，故又称非平衡式泵，其轴承负载较大。

改变定子和转子间的偏心量，便可改变泵的排量，故这种泵都是变量泵。

检查泵芯总压阀阀芯磨损情况二、双作用叶片泵的工作原理它的作用原理和单作用叶片泵相似，不同之处只在于定子表面是由两段长半径圆弧、两段短半径圆弧和四段过渡曲线八个部分组成，且定子和转子是同心的。

在图示转子顺时针方向旋转的情况下，密封工作腔的容积在左上角和右下角处逐渐增大，为吸油区，在左下角和右上角处逐渐减小，为压油区；吸油区和压油区之间有一段封油区把它们隔开。

齿轮泵结构与工作原理分析齿轮泵，作为一种重要的液压传动元件，广泛应用于工程机械、汽车工业和冶金设备等领域。

其在液压系统中扮演着关键的角色，提供了高效的流体传动能力。

本文将深入探讨齿轮泵的结构和工作原理，帮助读者更全面地理解这一关键组件。

1. 齿轮泵的基本结构齿轮泵的基本结构相对简单，主要由以下几个主要组成部分构成：1.1. 齿轮齿轮泵通常包括一对或多对齿轮。

这些齿轮的轴线平行，它们之间的距离是固定的，形成了泵的外壳。

这些齿轮通常被分为两种类型：驱动齿轮和从动齿轮。

驱动齿轮由驱动源（通常是电动机或发动机）驱动，而从动齿轮则通过齿轮之间的啮合传递动力。

1.2. 泵壳泵壳是齿轮泵的外部壳体，用于包裹和保护齿轮。

泵壳通常具有吸入口和排出口，其中吸入口用于引入液体，排出口用于将液体推送到液压系统中。

泵壳还包括用于密封和保持齿轮定位的端盖。

1.3. 凸轮和轴齿轮泵通常具有一个驱动轴，它与驱动齿轮相连，将动力传递到齿轮。

凸轮通常用于控制从动齿轮的位置，以确保它们的正确啮合。

这种结构有助于确保齿轮泵的正常运行和高效传动。

2. 齿轮泵的工作原理理解齿轮泵的工作原理对于了解其在液压系统中的作用至关重要。

齿轮泵的工作原理可以概括如下：2.1. 吸入阶段1.当齿轮泵启动时，驱动齿轮开始旋转。

这会导致从动齿轮也开始旋转，因为它们通过齿轮之间的啮合与驱动齿轮相连。

2.在初始阶段，吸入口打开，液体开始进入泵壳。

3.随着从动齿轮的旋转，液体被吸引并填充齿轮之间的空隙。

2.2. 排出阶段1.随着驱动齿轮和从动齿轮的旋转，液体在齿轮之间被困住并被排到排出口。

2.从动齿轮的旋转会导致液体被挤压，从而增加了压力。

3.随着液体被排出，它将被输送到液压系统中，提供所需的动力和压力。

2.3. 关键要点•齿轮泵的工作原理非常依赖于齿轮之间的啮合，以及驱动齿轮的旋转。

•齿轮泵的效率高，因为它可以提供一致的流体输送。

•吸入和排出阶段的循环不断重复，以保持稳定的流体输送。

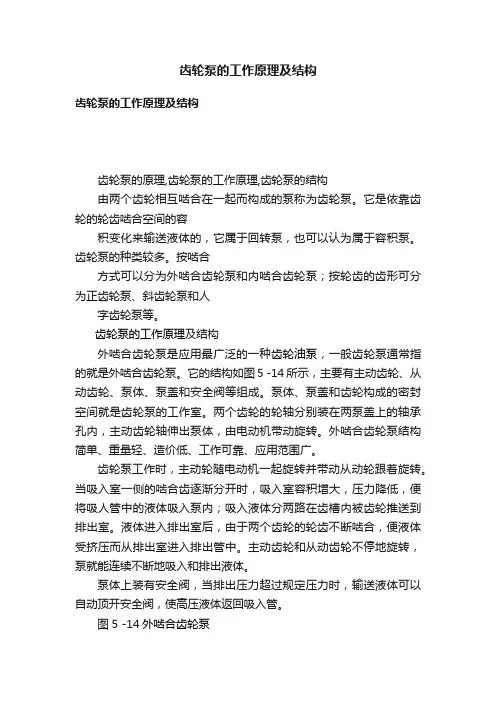

齿轮泵的工作原理及结构齿轮泵的工作原理及结构齿轮泵的原理,齿轮泵的工作原理,齿轮泵的结构由两个齿轮相互啮合在一起而构成的泵称为齿轮泵。

它是依靠齿轮的轮齿啮合空间的容积变化来输送液体的，它属于回转泵，也可以认为属于容积泵。

齿轮泵的种类较多。

按啮合方式可以分为外啮合齿轮泵和内啮合齿轮泵；按轮齿的齿形可分为正齿轮泵、斜齿轮泵和人字齿轮泵等。

齿轮泵的工作原理及结构外啮合齿轮泵是应用最广泛的一种齿轮油泵，一般齿轮泵通常指的就是外啮合齿轮泵。

它的结构如图5 -14所示，主要有主动齿轮、从动齿轮、泵体、泵盖和安全阀等组成。

泵体、泵盖和齿轮构成的密封空间就是齿轮泵的工作室。

两个齿轮的轮轴分别装在两泵盖上的轴承孔内，主动齿轮轴伸出泵体，由电动机带动旋转。

外啮合齿轮泵结构简单、重量轻、造价低、工作可靠、应用范围广。

齿轮泵工作时，主动轮随电动机一起旋转并带动从动轮跟着旋转。

当吸入室一侧的啮合齿逐渐分开时，吸入室容积增大，压力降低，便将吸人管中的液体吸入泵内；吸入液体分两路在齿槽内被齿轮推送到排出室。

液体进入排出室后，由于两个齿轮的轮齿不断啮合，便液体受挤压而从排出室进入排出管中。

主动齿轮和从动齿轮不停地旋转，泵就能连续不断地吸入和排出液体。

泵体上装有安全阀，当排出压力超过规定压力时，输送液体可以自动顶开安全阀，使高压液体返回吸入管。

图5 -14外啮合齿轮泵图5-15所示为内啮合齿轮泵，它由一对相互啮合的内齿轮、及它们中间的月牙形件、泵壳等构成。

月牙形件的作用是将吸入室和排出室隔开。

当主动齿轮旋转时，在齿轮脱开啮合的地方形成局部真空，液体被吸A泵内充满吸入室各齿间，然后沿月牙形件的内外两侧分两路进入排出室。

在轮齿进入啮合的地方，存在于齿间的液体被挤压而送进排出管。

齿轮泵除具有各种自吸泵的自吸能力功能、流量与排出压力无关等特点外，泵壳上无吸A阀和排出阀，具有结构简单，流量均匀、工作可靠等特性，但效率低、噪音和振动大、易磨损，用来输送无腐蚀性、无固体颗粒并且具有润滑能力的各种油类，温度一般不超过70'℃，例如润滑油、食用植物油等。

意大利ATOS阿托斯比例溢流阀结构和工作原理介绍意大利ATOS比例溢流阀的结构和工作原理：常用的溢流阀按其结构形式和基本动作方式可归结为直动式溢流阀和先导式溢流阀两种。

1、直动式溢流阀直动式溢流阀依靠系统中的压力油直接作用在阀芯上与弹簧力等相平衡，以控制阀芯的启闭动作.图5-12(a)所示是一种低压一红动式溢流阀，P是进油日。

T是回油口.进口压力油经阀芯4中间的阻尼孔作用在阀芯的底部端而上，当进油压力较小时，阀芯在调压弹簧2的作用下处于下端位置，将P和T两油口隔开。

当油压力升高，在阀芯下端所产生的作用力超过弹簧的压紧力.此时,阀芯上升，阀口被打开。

将多余的油液排回油箱，阀芯上的阻尼孔用来对阀芯的动作产生阻尼。

以提高阀的工作平衡性，调整螺帽1可以改变弹簧的压紧力.这样也就调整了溢流阀进口处的油液压力。

溢流阀是利用被控压力作为信号来改变弹簧的压缩量。

从而改变阀口的通流面积和系统的溢流量来达到定压目的。

当系统压力升高时.阀芯卜升，阀口通流面积增加，溢流量增大.进而使系统压力下降。

溢流阀内部通过阀芯的平衡和运动构成栖这种负反馈作川是其定压作用的基本原理。

在常位状态下.溢流阀进、出油口之问是不相通的，而且作用在阀芯上的液压力是山进口油液压力产生的，经溢流阀芯的泄漏油液经内泄漏通道进人回油口了T。

2、atos先导式溢流阀的结构原理和职能符号。

该阀由先导阀与主阀两部分组成，是利用主阀芯6左右两端受压表面的作用力差与弹簧力相平衡来控制阀芯移动的。

压力油通过进油口进人P腔后，再经孔e和f进入阀芯的左腔，同时油液又经阻尼小孔d 进入阀芯的右腔并经c孔和b孔作用于先导调压阀锥阀上，与弹簧3的弹簧力平衡。

当系统压力P较低时.锥阀4闭合，主阀芯6左右腔压力近乎相等，溢流日关闭。

P、T 不通.主阀芯在弹簧5的作用下，处于左端。

当系统压力升高并大于先导阀弹簧3的调定压力时，锥阀4被打开.主阀芯右腔的压力油经锥阀4，小孔a,回油腔T流回油箱。

齿轮泵的内部构造齿轮泵，这玩意儿听起来挺复杂的，但要是咱们好好聊聊它的内部构造，你会发现，其实它就像咱们身体里的心脏，默默地在机器里输送着“血液”——也就是各种液体。

咱们就从头开始，一步步揭开齿轮泵那神秘的面纱吧。

齿轮泵啊，它其实长得挺简单的，就是一个壳子里头装了两三个齿轮，不过这些齿轮可都不是吃素的，它们可是整个泵的灵魂。

咱们先说说这个壳子，也就是泵体。

泵体一般都是用金属做的，比如铸铁啊、不锈钢啊，这样它才能扛得住里面的液体压力和外部的机械冲击。

泵体的形状就像个圆柱体，两头是圆的，中间是空的，刚好能装下那些齿轮。

说到齿轮，那就得好好聊聊它们了。

齿轮泵里头一般有两个齿轮，一个主动齿轮，一个从动齿轮。

主动齿轮就是动力来源，它会带着从动齿轮一起转。

这两个齿轮的齿都是相互咬合的，就像咱们小时候玩的那种齿轮玩具一样，一转起来就“咔嚓咔嚓”地响。

不过齿轮泵里的齿轮可不是用来玩的，它们得严丝合缝地配合在一起，才能把液体从进口抽到出口。

齿轮的材质也很有讲究，一般都是用耐磨、耐腐蚀的合金钢做的。

你想啊，齿轮泵整天在液体里转，要是材质不好，早就被腐蚀得不成样子了。

而且齿轮的表面还得经过特殊处理，比如渗碳淬火啊、氮化啊，这样它们的硬度和耐磨性才能更上一层楼。

在齿轮泵里头，还有个挺重要的部件，就是端盖。

端盖就像个盖子一样，把齿轮的两头给盖住了。

这样齿轮在转的时候，液体就不会从两边漏出来了。

端盖上还有个小孔，就是进口和出口。

液体就是从进口进来，被齿轮带着转一圈，然后从出口出去的。

说完了这些部件，咱们再来聊聊齿轮泵的工作原理。

其实挺简单的，就是靠齿轮的旋转来产生吸力和压力。

当主动齿轮带着从动齿轮转的时候，齿轮之间的空间就会发生变化。

一开始齿轮靠得紧，空间就小，液体就被挤出去了；然后齿轮转着转着就分开了，空间就变大了，液体就被吸进来了。

就这样一进一出，液体就被源源不断地从进口抽到了出口。

不过齿轮泵也有个小缺点，就是它会有点泄漏。

齿轮泵工作原理及结构齿轮泵是一种常见的离心泵，广泛应用于工业领域中的液体输送和压力增加。

它采用齿轮的旋转来产生液体的运动和增压。

本文将详细介绍齿轮泵的工作原理和结构设计。

一、齿轮泵的工作原理齿轮泵的工作原理基于齿轮的相互啮合和转动。

齿轮泵通常由一个驱动齿轮和一个从动齿轮组成。

当齿轮开始旋转时，它们之间的啮合将产生一定的真空效应，使泵腔内的液体被吸入。

具体而言，当驱动齿轮转动时，它的齿轮齿进入从动齿轮的齿槽中。

这时，从动齿轮会受到驱动齿轮的挤压，强迫其同步旋转。

在齿轮啮合的过程中，齿槽和泵腔之间形成一定容积的密闭空间。

由于驱动齿轮的旋转，这个密闭空间会逐渐闭合，导致容积减少，从而使液体被限制在密闭空间内，无法反流。

随着驱动齿轮的不断旋转，液体会被推至从动齿轮的出口处。

在齿轮泵中，出口通常设置有一个阀门，以防止液体回流。

一旦液体被推至阀门之后，阀门会自动关闭，确保液体流向只能是出口方向。

总的来说，齿轮泵通过齿轮的相互啮合和转动，在泵腔内产生一定的真空效应，使液体被吸入，然后通过齿轮的旋转将液体推送至出口处。

二、齿轮泵的结构设计齿轮泵的结构设计应考虑到工作效率、耐磨性、密封性和可靠性等因素。

一般来说，齿轮泵主要由以下几个部分组成：1. 泵壳：泵壳一般采用铸铁或钢材制成，用于支撑和保护齿轮泵的内部部件。

泵壳通常具有进口和出口，以便液体的流动。

2. 齿轮：齿轮是齿轮泵最关键的组件，其设计和加工质量直接影响到泵的性能。

通常情况下，齿轮一般由高强度的合金钢材料制成，并经过精密加工和热处理，以提高其耐磨性和精度。

3. 泵腔：泵腔是齿轮泵内液体流动的主要场所。

泵腔的设计应考虑液体的进入和出口，以及容积变化时的密封性。

通常情况下，泵腔内会设置有一定的密封装置，如密封圈、填料等，以确保液体无泄漏。

4. 轴承和轴封：为了减少齿轮的运动阻力和保证正常工作，齿轮泵通常会设置轴承和轴封。

轴承用于支撑齿轮的旋转，减少动摩擦；轴封用于防止液体泄漏到轴承和外部环境。
