汽车助力转向泵原理及使用注意

液压助力转向工作原理
液压助力转向系统是一种通过液压力来帮助驾驶员操纵转向的装置。

它主要由液压泵、液压缸、液压阀等部件组成。

液压助力转向系统的工作原理是利用液压力的放大效应。

当驾驶员转动方向盘时，方向机的齿轮会带动液压泵转动。

液压泵通过齿轮与发动机相连，利用发动机的动力来驱动泵的转动。

液压泵会将液体从液压油箱中吸入，然后通过油管输送到液压缸中。

液体在液压缸中产生压力，推动活塞向相应方向运动。

液压缸的活塞与转向操纵杆相连，通过传递液压力，改变车辆的转向角度。

当液体从液压缸一侧进入，另一侧的液体会被压缩，形成一个阻尼力，从而减小转向时的冲击感。

液压缸中的液体，则通过液压阀控制其流向。

液压阀根据转向操纵杆的转动情况，调节液体进入和流出液压缸的通道，使得液压助力转向系统能够随着驾驶员的操作而快速响应，并提供适当的助力。

整个液压助力转向系统的工作过程是一个闭环控制系统。

液压泵不断地将液体供应给液压缸，而液压阀则通过感应驾驶员对方向盘的操作，调整液体流入和流出液压缸的通道。

这样，液压助力转向系统就能够实现对转向力的放大和控制，从而使驾驶员能够更轻松地操纵转向。

需要注意的是，液压助力转向系统依赖于液压泵的驱动，因此
需要发动机正常运转来提供动力。

此外，系统中的液体也需要定期更换和维护，以确保其正常工作。

方向助力泵的工作原理
方向助力泵是一种用于汽车、卡车和其他机动车辆的关键部件，它的作用是为转向系统提供液压助力。

方向助力泵的工作原理是利用泵叶轮的旋转产生液压压力，从而使助力泵工作。

方向助力泵通常由一个泵体和一个旋转的泵叶轮组成。

泵体内部有一个液压油腔，通过一个进油口将液压油引入泵体内。

当发动机工作时，泵叶轮开始旋转，液压油沿着泵叶轮的叶片流动。

当液压油流动时，叶片的旋转会形成离心力，将液压油向外推送。

液压油经过泵体内部的出油口后，进入驱动转向设备的液压缸或油缸。

液压油的流动产生的压力力量将转向杆或转向机构推动，从而转动车辆的前轮。

方向助力泵的工作原理是利用泵叶轮的旋转产生液压压力，并将其传递给转向设备，从而辅助驾驶员转动车辆的转向系统。

通过提供额外的助推力，方向助力泵使转向更加轻松和顺畅，减小了驾驶员在低速行驶或转弯时所需的力道，提高了驾驶的舒适性和操控性。

需要注意的是，方向助力泵工作所需的动力来自于发动机的运转，因此只有在发动机工作时才能正常使用。

若发动机熄火或发生故障，方向助力泵将无法提供助力，驾驶员需要通过自己的力量来转动车辆的转向系统。

液压助力转向系统原理
液压助力转向系统是一种常用于汽车和其他车辆的转向辅助系统。

其主要原理是利用液压力来帮助驾驶员转动方向盘，以降低驾驶的力度，提高转向的灵活性和舒适性。

系统的核心部件是液压助力装置，由液压泵、液压缸和控制阀等组成。

当驾驶员转动方向盘时，液压泵会向液压缸供给高压液压油。

在正常行驶情况下，系统中的感应阀会根据方向盘的转动程度和车速来调节液压油的流量和压力。

当方向盘转动时，液压油通过控制阀进入液压缸。

液压缸内的活塞会随之移动，将液压力转化为机械力，作用在转向机构上。

这种机械力可以减轻驾驶员转动方向盘时所需的力量，使驾驶更加轻松。

液压助力转向系统还可以根据驾驶条件的变化进行自动调节，以使转向更加稳定和灵敏。

例如，在低速行驶时，系统会提供更大的助力，使转向更加轻便；而在高速行驶时，系统会减小助力，以保持转向的稳定性。

总之，液压助力转向系统通过利用液压力来辅助驾驶员转动方向盘，提供轻松、灵活的转向操作。

无论是在城市道路还是高速公路上，这种系统都可以提供舒适且安全的转向体验。

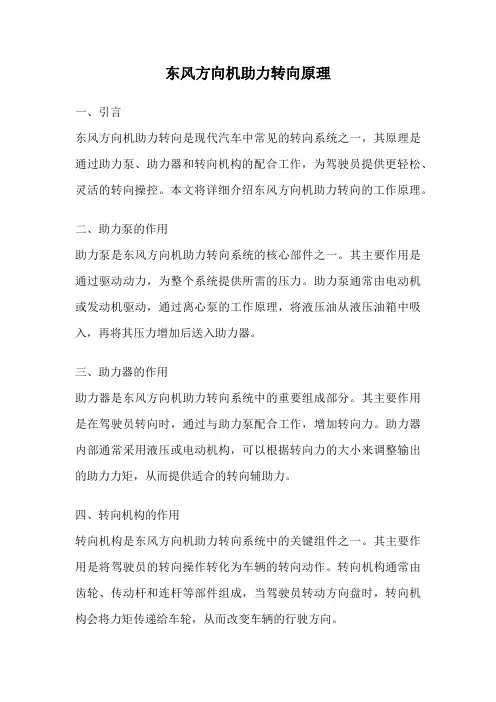

东风方向机助力转向原理一、引言东风方向机助力转向是现代汽车中常见的转向系统之一，其原理是通过助力泵、助力器和转向机构的配合工作，为驾驶员提供更轻松、灵活的转向操控。

本文将详细介绍东风方向机助力转向的工作原理。

二、助力泵的作用助力泵是东风方向机助力转向系统的核心部件之一。

其主要作用是通过驱动动力，为整个系统提供所需的压力。

助力泵通常由电动机或发动机驱动，通过离心泵的工作原理，将液压油从液压油箱中吸入，再将其压力增加后送入助力器。

三、助力器的作用助力器是东风方向机助力转向系统中的重要组成部分。

其主要作用是在驾驶员转向时，通过与助力泵配合工作，增加转向力。

助力器内部通常采用液压或电动机构，可以根据转向力的大小来调整输出的助力力矩，从而提供适合的转向辅助力。

四、转向机构的作用转向机构是东风方向机助力转向系统中的关键组件之一。

其主要作用是将驾驶员的转向操作转化为车辆的转向动作。

转向机构通常由齿轮、传动杆和连杆等部件组成，当驾驶员转动方向盘时，转向机构会将力矩传递给车轮，从而改变车辆的行驶方向。

五、助力转向原理东风方向机助力转向系统的工作原理是通过助力泵、助力器和转向机构的协同工作，实现转向的辅助力。

当驾驶员转动方向盘时，方向盘上的转角传递给转向机构，转向机构再将力矩传递给车轮。

同时，助力泵会根据转向操作的力矩大小，调整助力器的输出力矩，从而为驾驶员提供适合的转向辅助力。

六、助力转向的优势东风方向机助力转向相比传统的机械转向系统具有许多优势。

首先，助力转向系统可以大大减小驾驶员所需的转向力，使驾驶更加轻松、省力。

其次，助力转向系统可以根据车速的变化调整助力的大小，提供更加灵活的转向操控。

此外，助力转向系统还可以提高转向的精度和稳定性，使驾驶更加安全可靠。

七、助力转向的发展趋势随着汽车技术的不断发展，东风方向机助力转向系统也在不断改进和创新。

未来的助力转向系统可能会更加智能化和自适应，可以根据不同驾驶习惯和路况条件自动调整助力力矩。

汽车转向泵工作原理
汽车转向泵是一种用于辅助汽车转向的装置，它通过增加转向力来降低驾驶员转向的力量。

其主要工作原理是通过液压力将转向力传递到车辆转向系统中。

汽车转向泵是由液压泵和泵驱动系统组成的。

液压泵通常由一个输入轴和一个泵体组成。

输入轴通过内齿轮或链条与发动机相连，当发动机运转时，输入轴也会旋转。

液压泵体内部有一系列的齿轮，在输入轴的驱动下开始旋转。

当液压泵旋转时，它会在泵体内部形成低压区和高压区。

低压区是齿轮之间的空隙，而高压区是液体被齿轮压缩后形成的区域。

该压缩液体会被推送到液压管路中。

液压泵的输出端连接到车辆的转向机构。

当驾驶员转动方向盘时，转向机构会将转动力传递给液压泵。

液压泵会将液体从低压区推送到高压区，这样就形成了高压油液。

高压油液会通过液压管路传递到汽车的转向器件，如转向齿条。

转向齿条是汽车转向系统的一部分，它会根据液压泵传递的高压油液产生相应的转向动作。

这样，驾驶员在转动方向盘时，由于液压泵的辅助作用，就能够感受到更轻松的转向力。

总结来说，汽车转向泵的工作原理是通过液压力将驾驶员转向的力量增大，从而降低转向的难度。

液压泵利用内部的齿轮组成形成高压油液并将其传递到转向器件，使其能够产生相应的转向动作。

这样，驾驶员就能够更轻松地操控汽车的转向。

汽车转向助力泵原理图
汽车转向助力泵原理图如下：
[插入汽车转向助力泵原理图]
图中标注1为发动机，2为驱动轮，3为驱动轴，4为转向助
力泵，5为油箱，6为油液，7为进油口，8为高压油口，9为
返回油口。

汽车转向助力泵的工作原理是通过分析发动机的负荷，控制泵的转速和输出压力，以提供转向助力。

工作过程如下：
1. 汽车发动机产生动力，通过驱动轴传递到转向助力泵。

2. 转向助力泵通过驱动轴的旋转带动内部的齿轮或叶轮运动。

3. 油液从油箱中经过进油口进入转向助力泵，被齿轮或叶轮推动。

4. 在泵的工作过程中，油液被压缩并通过高压油口输出。

5. 高压油液通过管道输送到液压缸或转向助力器，提供转向助力。

6. 油液在完成转向助力后，通过返回油口回到油箱。

7. 转向助力泵会根据转向操作的力量和方向进行调整，以达到适当的转向助力效果。

通过转向助力泵的工作原理，驾驶员可以轻松地操控汽车转向，对于转弯、停车等操作提供了更大的便利和安全性。

目录•转向助力泵的基础知识•转向助力的工作原理•转向助力泵的保养与故障诊断一、转向助力泵的基础知识1.转向助力泵的种类转向助力泵是液压转向加力装置的供能装置，其作用是将输入的机械能转换为液压能输出。

是动力转向系统的最重要部件。

2.转向助力泵的特性叶片式转向助力泵具有结构紧凑、输油压力脉动小，输油量均匀、运转平稳、性能稳定、使用寿命长等优点。

长城哈弗转向助力泵具有良好的转速、流量特性，适用于转速变化而要求泵保持恒定（特定）流量的动力转向系统。

该系列泵具有输出流量稳定、转速范围宽、压力脉动小、噪声低、体积小、重量轻、防外漏能力强等特点。

3.转向助力泵的结构二、转向助力泵的工作原理1.转向助力泵的工作原理泵在发动机的带动下工作时，叶片在离心力的作用下紧贴在定子的内表面上，工作容积由小变大，再由大变小，压缩油液，完成一次吸、压油过程。

2.动力转向系统的工作原理3.流量阀控制阀的工作原理流量控制阀打开时：1限压阀螺钉 2垫片 3钢球 4弹簧导向销 5限压阀弹簧 6节流孔在泵的出油口与出油腔之间有一量孔，当油液自出油腔以一定的速度流过量孔时，由于量孔的节流作用，量孔外侧的出油口压力低于量孔内侧出油腔的压力，油泵流量大，则量孔内外的压力差大，在油泵不工作时，在流量控制阀弹簧的作用下，滑阀处于后极限位置掩盖住泵的出油孔，当油泵工作后出油孔的油压大于控制阀弹簧的张力时，将推动流量-压力控制阀体向前运动，离开泵出油孔，油泵出油腔的油液经该孔流出油泵。

当发动机转速进一步提高后，油泵内油压也相应提高，油泵流量提高，量孔内外差也提高，使流量-压力控制阀柱塞进一步向前运动，当助力泵流量-压力增大到规定值，使柱塞两端压力差的作用力足以克服控制阀弹簧的预紧力，则进一步压缩弹簧，将滑阀柱塞向前推到露出溢流孔（进油腔）时，油泵的出油孔与溢流孔相通。

于是出油孔中的一部分油液经滑阀柱塞流入进油腔，因而经量孔输出的流量便减少，流量减少到一定值时，量孔内外两侧的压力差不足以平衡弹簧的张力，柱塞便被弹簧推下，重新切断进出油孔的通路，这样转向油泵的流量便被控制在一定的范围内。

液压助力转向机工作原理液压助力转向机是一种用液压力来辅助车辆转向的设备，它的工作原理主要是利用液压力来减轻驾驶员转向时所需的力量，从而提高驾驶的舒适性和操控性。

本文将从液压助力转向机的工作原理、结构组成和工作过程等方面进行详细介绍。

### 一、液压助力转向机的工作原理液压助力转向机采用了液压系统来实现转向助力的功能。

其主要由油泵、液压缸、阀门等组成，通过这些部件的相互协作，实现对转向的助力。

具体工作原理如下：1. 油泵工作：当驾驶员转动方向盘时，转向机中的传感器会感知到转向运动，并通过信号传递到油泵。

油泵受到信号后开始工作，将液压油送入液压系统。

2. 液压缸工作：液压油从油泵送入液压缸中，使液压缸内的活塞移动。

活塞移动时产生液压力，这个力会帮助转向系统施加一个辅助力，从而降低驾驶员转动方向盘所需的力量。

3. 阀门控制：液压助力转向机中还配备有阀门，用于控制液压油的流动方向和压力大小，根据车速、载荷等参数进行调节，确保在不同工况下都能够提供合适的转向助力。

通过以上工作原理，液压助力转向机能够实现对转向的助力，使驾驶员在转向时所需要的力量降低，大大提高了驾驶的舒适性和操控性。

### 二、液压助力转向机的结构组成液压助力转向机通常由油泵、液压缸、阀门及传感器等部件组成，具体结构组成如下：1. 油泵：负责将液压油从油箱中吸入，并将其送入液压缸中，产生液压助力。

2. 液压缸：液压缸内含有活塞，当液压油进入时，活塞运动产生液压力，从而对转向系统施加助力。

3. 阀门：用于控制液压油的流动方向和压力大小，确保提供合适的转向助力。

4. 传感器：用于感知驾驶员的转向动作，将信号传递到油泵，以控制油泵工作。

以上部件相互协作，实现对转向的助力，提高了驾驶的操控性和舒适性。

### 三、液压助力转向机的工作过程液压助力转向机在车辆转向时，会经历以下工作过程：1. 驾驶员转动方向盘：当驾驶员转动方向盘时，传感器会感知到这一转向动作，将信号传递给油泵。

汽车液压助力转向系统工作原理汽车液压助力转向系统工作原理是利用液压力来帮助驾驶员转动汽车的转向系统，从而减轻驾驶员的转向力。

液压助力转向系统主要包括液压助力泵、助力器、工作缸和液压油管路等组成。

当驾驶员旋转方向盘时，液压助力泵会被带动，将液压油从油箱中抽吸到助力器中。

助力器中的压力油通过工作缸和传动杆对转向杆产生作用力，从而使车轮转向。

同时，助力器还能根据驾驶员的意图，调整输出的助力力度，使驾驶员的转向更加轻松。

液压助力转向系统通过利用压力油的力量来减小转向盘所需的力矩，提高转向的灵活性和舒适性。

当驾驶员需要迅速转向时，助力器能够提供更大的助力力度，减小驾驶员的转向力。

当驾驶员在高速行驶中需要进行微调时，助力器会提供较小的助力力度，使驾驶员能够更加精准地控制方向盘。

总之，汽车液压助力转向系统通过利用液压力来减小转向力矩，提高转向的灵活性和舒适性，使驾驶员能够更轻松地操控汽车。

液压助力转向系统的工作原理可以进一步细分为以下几个步骤：1. 液压助力泵供油：当驾驶员转动方向盘时，液压助力泵会启动并开始供应液压油。

液压助力泵通过带动齿轮或皮带从引擎上获取动力，并将液压油从油箱中抽吸出来，然后推送到助力器中。

2. 助力器增压：液压助力泵供油到助力器后，液压助力器负责增加液压油的压力。

助力器通常由液压缸和一组活塞组成，当液压油通过助力器时，活塞会受到驾驶员的转向力的作用，并产生相应的助力力量。

3. 助力传递：助力器通过活塞和传动杆将助力力量传递到车辆的转向系统。

传动杆连接到转向柱或齿轮，将助力力量转化为车辆的转向力矩。

4. 转向控制：根据驾驶员的转向意图，助力器可以通过调整助力力度来控制转向的灵敏度。

一些系统可以根据车速和转向角度来自动调整助力力度，以提供最佳的操纵性和安全性。

总体而言，液压助力转向系统通过利用液压力将驾驶员的转向力减小到一个合适的水平，从而使驾驶员能够更轻松地转动方向盘。

这种系统通过提供适当的助力力度，提高了驾驶的操控性和舒适性，并且减少了疲劳感。

方向助力泵的作用一、引言方向助力泵是汽车液压转向系统中的重要组成部分，它的作用是为了帮助驾驶员轻松地控制车辆的转向。

随着汽车技术的不断发展，方向助力泵的种类和功能也在不断地提升和完善。

二、方向助力泵的基本原理方向助力泵主要由泵体、叶轮、前盖、后盖和轴等部分组成。

当驾驶员转动方向盘时，方向助力泵会感应到这个信号，并且通过叶轮运动产生高压油液，将高压油液输送到液压缸中，从而使车辆转向。

三、方向助力泵的分类1.机械式方向助力泵：机械式方向助力泵是一种利用传统机械结构来实现转向辅助功能的装置。

它具有结构简单、可靠性高等特点。

2.电子式方向助力泵：电子式方向助力泵是一种采用电子技术控制系统来实现转向辅助功能的装置。

它具有响应速度快、精度高等特点。

3.液压式方向助力泵：液压式方向助力泵是一种利用液压系统来实现转向辅助功能的装置。

它具有功率大、效率高等特点。

四、方向助力泵的作用1.减轻驾驶员的转向负担：通过方向助力泵提供的转向辅助功能，可以有效地减轻驾驶员在转弯或者调整车辆行驶方向时所需要的力量，从而降低驾驶员的疲劳程度，提高行车安全性。

2.提高汽车转弯灵活性：由于方向助力泵能够在短时间内快速响应驾驶员的控制信号，并且输出高压油液，因此可以使汽车在转弯时更加灵活、敏捷。

3.保护汽车悬挂系统：由于汽车悬挂系统需要承受大量的冲击和振动，如果没有方向助力泵提供的转向辅助功能，那么就会对悬挂系统造成很大的损害。

4.降低油耗和排放：由于方向助力泵能够有效地减轻驾驶员在转弯时所需要的力量，因此可以降低汽车的油耗和排放。

五、方向助力泵的维护1.定期更换液压油：液压油是方向助力泵正常工作的重要保障，因此需要定期更换。

2.注意清洁：方向助力泵通常会被安装在车辆底盘下面，容易受到灰尘、泥土等物质的侵蚀，因此需要定期清洁。

3.注意保养：方向助力泵内部有很多精密零件，需要定期进行保养和检查。

六、总结方向助力泵是汽车液压转向系统中不可或缺的重要组成部分。

转向助力泵工作原理
助力泵是一种常见的液压设备，它的工作原理主要依靠液压系统的原理来实现。

助力泵通常由泵体、泵腔、滑片及相应的控制装置组成。

工作时，液压泵通过旋转来产生一定的背压，使液体在泵腔内形成一定的压力差。

当液压泵的入口处形成压力差时，液体从低压区域进入泵腔，然后通过泵体的旋转推动滑片，将液体从泵腔中排出，形成高压区域。

在助力泵工作的同时，泵腔和液压系统中的油液相互作用，利用泵腔产生的压力差来提供所需的工作能量。

当液体被送入液压系统时，它们将被压力推动，传递到液压缸、液压马达等液压执行元件上，从而实现各种机械运动。

助力泵在液压系统中的工作原理主要包括压力形成、液体的吸入和排出以及能量转换等过程。

通过控制液压泵的旋转速度、泵腔的设计以及控制装置的调整，可以实现对液压系统的精确控制和操作。

总结起来，助力泵的工作原理是利用液压泵产生的压力差来传递液体能量，从而实现液压系统的工作。

这种工作原理可广泛应用于各种液压设备和机械系统中，以提高其工作效率和性能。

液压转向助力工作原理
液压转向助力是一种利用液压系统帮助驾驶员转动汽车方向盘的技术。

它主要由转向助力泵、高压油管、转向助力缸、回油管和转向助力阀等组成。

工作原理如下：
1. 转向助力泵通过驱动皮带或齿轮与发动机相连，受动力驱动而旋转。

转向助力泵内设有一个叶轮，当转向助力泵旋转时，产生一个负压区域，吸入液压系统中的液体。

2. 高压油管将液体从转向助力泵输送到转向助力缸。

转向助力缸中有一个活塞，与传动机构相连。

3. 当驾驶员转动方向盘时，传动机构将转动信号传递给转向助力缸。

转向助力缸内的液体推动活塞移动，从而改变前轮方向。

4. 当液体从转向助力缸流出时，通过回油管和转向助力阀返回转向助力泵。

转向助力阀起到控制液压系统压力和流量的作用，确保转向助力系统运行平稳和安全。

通过以上工作原理，液压转向助力系统能够在驾驶员转动方向盘时提供额外的动力支持，降低驾驶的力度，使得转向操作更加轻松和灵活。

同时，液压系统能够根据驾驶员的转动力度和速度自动调节助力大小，提供更好的驾驶体验。
