2017苏科版物理九年级144《欧姆定律的应用》练习题

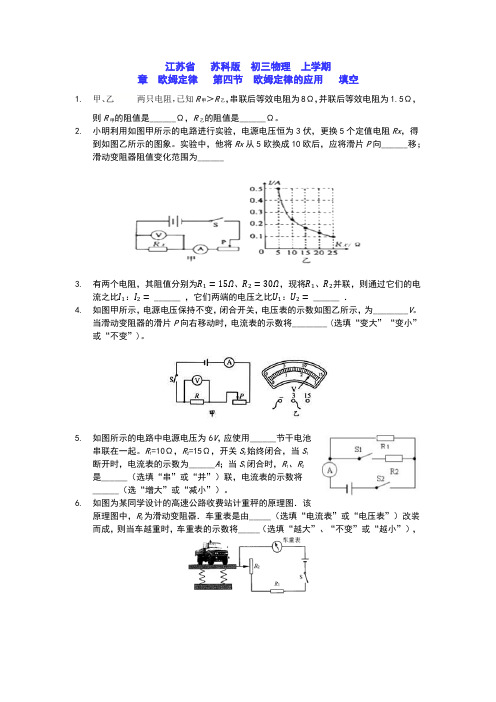

江苏省苏科版初三物理上学期章欧姆定律第四节欧姆定律的应用填空1.甲、乙两只电阻，已知R甲＞R乙，串联后等效电阻为8Ω，并联后等效电阻为1.5Ω，则R甲的阻值是______Ω，R乙的阻值是______Ω。

2.小明利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻Rx，得到如图乙所示的图象。

实验中，他将Rx从5欧换成10欧后，应将滑片P向______移；滑动变阻器阻值变化范围为______3.有两个电阻，其阻值分别为、，现将、并联，则通过它们的电流之比： ______ ，它们两端的电压之比： ______ ．4.如图甲所示，电源电压保持不变，闭合开关，电压表的示数如图乙所示，为________V。

当滑动变阻器的滑片P向右移动时，电流表的示数将________ (选填“变大”“变小”或“不变”)。

5.如图所示的电路中电源电压为6V，应使用______节干电池串联在一起。

R1=10Ω，R2=15Ω，开关S2始终闭合，当S1断开时，电流表的示数为______A；当S1闭合时，R1、R2是______（选填“串”或“并”）联，电流表的示数将______（选“增大”或“减小”）。

6.如图为某同学设计的高速公路收费站计重秤的原理图．该原理图中，R2为滑动变阻器．车重表是由_____（选填“电流表”或“电压表”）改装而成，则当车越重时，车重表的示数将_____（选填“越大”、“不变”或“越小”），7.已知两个电阻R1：R2=2：1，如果把它们串联在电路中，则通过它们的电流之比I1：I2=______，它们两端的电压之比U1：U2=______；如果把它们并联在电路中，通过它们的电流之比I′1：I′2=______。

8.某导体两端的电压为9伏，在10秒内通过其横截面的电荷量为3库，通过该导体的电流为______安，该导体的电阻为______欧；当该导体两端的电压为6伏时，其电阻为______欧。

9.小伟家中使用的各类用电器是______（选填“串联”或“并联”）的，同时使用的用电器越多，电路中的总电阻将越______（选填“大”或“小”）。

苏科版九年级物理上册14.4 欧姆定律的应用同步练习卷题号一二三总分得分一、单选题（本大题共7小题，共21分）1.如图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为()A. 2：1B. 3：1C. 2：3D. 1：32.如图所示是两个阻值不同的定值电阻R1、R2的I—U图像。

如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是()A. R串在Ⅱ，R并在ⅢB. R串在Ⅲ，R并在ⅠC. R串在Ⅰ，R并在ⅢD. R串在Ⅰ，R并在Ⅱ3.小明在实验时连接了如图所示的电路，闭合开关S1和S2后，下列分析正确的是()A. 小灯泡亮、电铃响B. 小灯泡不亮、电铃响C. 小灯泡亮、电铃不响D. 小灯泡不亮、电铃不响4.如图所示电路中，电源电压恒定，定值电阻R的阻值为10Ω.闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5Ω，电流表示数减少了0.04A，则电压表示数的变化是()A. 减少了0.4VB. 增加了0.4VC. 增加了0.2VD. 减少了0.2V5.如图所示的电路，电源电压不变，当开关S1、S2闭合，电流表的示数为0.5A，电压表的示数为12Ⅴ；断开电路后，将电压表、电流表的位置互换，S1断开、S2闭合，电流表的示数为0.3A，则()A. R1=16Ω，B. R1=40Ω，C. R2=16Ω，D. R2=24Ω。

6.两个相同的灯泡串联在一起接在某一电源上，每个灯泡两端的电压均为U1，若把这两个灯泡并联起来接在原来的电源上，每个灯泡两端的电压为U2，则()A. U1：U2=1：1B. U1：U2=2：1C. U1：U2=1：2D. U1：U2=1：47.如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω，下列说法正确的是()A. 通过电阻R1的电流为0.5AB. 电源电压为5VC. 电阻R1的阻值为15ΩD. 若断开开关S2，电流表A2示数减小二、多选题（本大题共2小题，共18分）8.如图是电阻甲和乙的I−U图象，小明对图象信息做出的判断，正确的是()A. 当甲两端电压为0.5V时，通过它的电流为0.3AB. 当乙两端电压为2.5V时，其电阻值为10ΩC. 将甲和乙串联，若电流为0.3A，则它们两端的电压为2VD. 将甲和乙并联，若电压为1V，则它们的干路电流为0.6A9.新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图象如图乙所示。

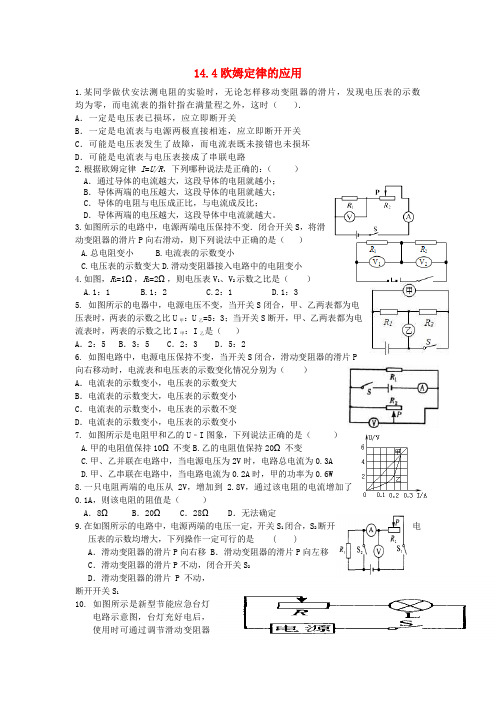

14.4欧姆定律的应用1.某同学做伏安法测电阻的实验时，无论怎样移动变阻器的滑片，发现电压表的示数均为零，而电流表的指针指在满量程之外，这时（）．A．一定是电压表已损坏，应立即断开关B．一定是电流表与电源两极直接相连，应立即断开开关C．可能是电压表发生了故障，而电流表既未接错也未损坏D．可能是电流表与电压表接成了串联电路2.根据欧姆定律 I=U/R，下列哪种说法是正确的：（）A．通过导体的电流越大，这段导体的电阻就越小；B．导体两端的电压越大，这段导体的电阻就越大；C．导体的电阻与电压成正比，与电流成反比；D．导体两端的电压越大，这段导体中电流就越大。

3.如图所示的电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A.总电阻变小B.电流表的示数变小C.电压表的示数变大D.滑动变阻器接入电路中的电阻变小4.如图，R1=1Ω，R2=2Ω，则电压表V1、V2示数之比是（）A.1：1B.1：2C.2：1D.1：35. 如图所示的电器中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲：U乙=5：3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲：I乙是（）A．2：5 B．3：5 C．2：3 D．5：26. 如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变D．电流表的示数变小，电压表的示数变小7. 如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A.甲的电阻值保持10Ω不变B.乙的电阻值保持20Ω不变C.甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3AD.甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W8.一只电阻两端的电压从2V，增加到 2.8V，通过该电阻的电流增加了0.1A，则该电阻的阻值是（）A．8Ω B．20Ω C．28Ω D．无法确定9.在如图所示的电路中，电源两端的电压一定，开关S1闭合，S2断开，如果要使电流表、电压表的示数均增大，下列操作一定可行的是 ( )A．滑动变阻器的滑片P向右移 B．滑动变阻器的滑片P向左移C．滑动变阻器的滑片P不动，闭合开关S2D．滑动变阻器的滑片P不动，断开开关S110. 如图所示是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U 随R变化的图像是 ( )11.两电阻的阻值分别是R1=8Ω，R2=4Ω，串联后接于24V电源上，则R1两端的电压是 V，R2两端的电压是 V，电路总电流是。

苏科版九年级上册物理：14. 3-14. 4欧姆定律及其应用章节练习题一、单选题实验数据对应的是3 .如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器.闭合开关S 后，滑动变阻器滑片P 自b 向a 移动的过程中A. 电压表VI 的示数不变，电路消耗的总功率变大B. 电压表V2的示数变小，电路消耗的总功率变小C. 电流表A 的示数变大，电压表VI 的示数与电流表A 的示数之比变小D. 电流表A 的示数变大，电压表V2的示数与电流表A 的示数之比变小4 .在下列操作中，利用热传递改变物体内能的是（ ）A.冬天用热水袋取暖B.古人钻木取火C.用锯锯木板，锯条发热D.两手互相搓搓手变得暖和5.如图甲所示的电路中，电源电压不变，R1为定值电阻。

闭合开关S,将滑动变阻器R2的滑片P 从a 端向b 第1页共11页姓名:班级: 成绩:1 .小明、小李和小红按各自设计的电路图进行实验,并将实验数据记录在表格中, 如图所示。

其中电路图与A.小明和小李B. 小明和小红都不对应2 .下列物理量中, 以科学家的名字瓦特作为单位的物理量是 A.电流B.电压C.电阻D. 电功率小明小李小红D.端移动的过程中，电压表和电流表的示数变化情况如图乙所示，则（ ）A. 定值电阻R1阻值为20Q6,如图所示两个实验，甲用酒精灯加热金属丝，乙将灯丝断开的玻璃芯加热到红炽状态时，灯泡将发光，下 面描述这两个实验现象中说法正确的是甲乙A. 加热金属丝会使其电阻变小，电流表示数增大B. 加热使玻璃芯由绝缘体变成了导体C. 甲图实验说明导体和绝缘体可以相互转化，乙图实验说明导体电阻受温度影响D. 不加热时，这两个实验所示的电路在闭合开关后都没有电流7 .在如图所示的电路中，电源电压保持不变，当闭合开关S,并把滑动变阻器的滑片向右移动过程中，下列 说法正确的是（）B. 当滑动变阻器的滑片P 在中点时,C. 当滑动变阻器的滑片P 在中点时,D. 当滑动变阻器的滑片P 在中点时,两电表的示数对应于乙图中的B 点 两电表的示数对应于乙图中的C 点 两电表的示数对应于乙图中的D 点A.灯泡变亮，电压表示数不变B.灯泡变暗，电压表读数变小C.灯泡变暗，电压表读数变大D.灯泡变亮，电压表读数变小8.判断一个电阻是否能等效替代另外两个串联的电阻，主要看（）A.电路中的电流是否相同B.电路两端电压是否相等C.在电路两端电压相等时，电路中的电流是否相同D.在导体横截面积都相等时，导体的长度是否相同9.正确反映定值电阻的电流与其电压关系的是（）10.如图所示的电路中，电源电压恒为3V,灯泡L的电阻为10Q且保持不变。

第 3 课时串、并联电路的分配规律【基础训练】 1 ． R1、 R2的电阻分别为 5 Ω和10 Ω，把它们串通在电路中。

则R1和 R2两端的电压之比是_______ ；经过 R1、 R2的电流之比是 _______ 。

2 ．将电阻 R1、 R2串通后接入电路时，电压之比 U1： U2＝ 3 ： 5 ；现将它们并联后接入电路，则电流之比I1 ：I2 ＝_______ 。

3．以以下图，闭合开关s 后，电流表的示数为0.3 A ，电流表示数为A ，则经过电阻R2的电流为 _______A，电阻R1和 R2阻值之比为_______ ；若只将电源电压提高至本来的 2倍，则此时电流表的示数为_______A。

4．定值电阻 R1＝ 10 Ω， R2＝ 5Ω，串通在电源电压不变的电路中时，经过R1的电流 I1 ＝ 0.2 A ，则电源电压U ＝_______V；若将两电阻并联在同一电路中时，干路中的电流I ＝ _______A。

5 ．两个定值电阻R1、R2并联的总电阻R 总＝10 Ω，再把一个电阻值等于 20Ω的定值电阻 R3并联在 R2两端后，电路总电阻为 R' 总。

以下判断正确的选项是20 ×20()A ．.R' 总<10 ΩB．20 Ω>R'总>10 ΩC． 30Ω>R' 总<20 Ω D ．R'总 >30 Ω 6 ．将甲、乙两个定值电阻并联后接在电源两端，它们的电流与电压关系以以下图，若流过乙电阻的电流为 1 A ，则流过干路的电流是( )A ． 1A B． 2A C． 3A D． 4A 7 ．以以下图，R1＝5Ω， R2＝ 10 Ω，则电压表 V1、 V2示数之比是 ()A．1：2B．2：1C．1：3D．3：18．在做伏安法测电阻的实验中，某同学不小心将、两表的位置接反了，如图所示，已知两表的量程合适，则开关闭合后，会发生的现象是()A．电流表烧坏B．电压表烧坏C．电源烧坏D．电压表示数等于电源电压9．将两电阻串联接入电路，电阻R1两端的电压是总电压的，则R1与R2的阻值之比为()A． (n＋ 1)：1 B ．（ n－ 1）：1C． 1：（ n ＋ 1） D． 1：（n－ 1）10．以以下图，电源电压不变，开关S闭合后，电流表示数最大的是 ()【提优拔尖】11．以以下图的电路中，电源电压恒定不变，已知R1 ＝ 3R2，当S1闭合、S2断开时，电压表和电流表示数分别U1和 I1；当S1断开、S2闭合时，电压表和电流表示数分别U2和 I2，则U1 ： U2 ＝ _______ ， I1： I2 ＝ _______ 。

欧姆定律的应用练习题及答案The document was prepared on January 2, 2021第节欧姆定律的应用习题一、填空题1．一段导体的电阻是5Ω,当加在它两端的电压是 V时,通过这段导体的电流是________A.2．在3 min内,通过导体横截面积的电量是450 C,若导体电阻是4Ω,则加在导体两端的电压是________V.3．经验证明,只有不高于________V的电压对人体才是安全的.家庭电路的电压是________V,动力电路的电压是________V.它们都超出了安全电压,所以对人体都是危险的.4．一只电灯上标有“220 V 60W”字样,所标示的220 V是________电压.5．有一根导线,如果在它两端加上12 V电压,通过它的电流是 A,那么它的电阻是________Ω；如果在这根导线两端加15 V电压,通过它的电流是________A,它的电阻是________Ω；如果这根导线两端电压为零,则通过它的电流为________A,它的电阻是________Ω.6．R1和R2两只电阻串联.已知R1∶R2＝5∶1,那么通过它们的电流之比I1∶I2＝________,两只电阻两端各自的电压之比U1∶U2＝________,这两只电阻两端的总电压跟R2两端电压之比U总∶U2＝________.7．R1、R2两只电阻并联,已知R1∶R2＝4∶3,那么它们两端各自的电压之比U1∶U2＝________,通过它们的电流之比I1∶I2＝________.8．如图中的表示数为 A, 的示数为 A,表的示数为6 V,则R1＝Ω,R2＝________Ω.9．如图所示,用伏安法测电阻时电压表的读数是________V,电流表的示数是________,该电阻的阻值是________Ω.二、选择题10．下列说法中错误的是A．电源是提供电压的装置B．电压是形成电流的原因C．电流是电荷的定向移动形成的D．电路两端只要有电压就一定有电流11．下列说法中正确的是A．电阻是表示导体对电流阻碍作用大小的物理量,所以电流越大,电阻越小B．导体的电阻只决定于导体的材料、横截面积和温度C．电阻是导体本身的一种性质,与电流和电压的大小无关D．导体的电阻大小与任何外界因素都没有关系12．滑动变阻器使用的说法中,错误的是A．应先观察滑动变阻器上标示的最大阻值和允许通过的最大电流B．滑动变阻器应并联在电路中使用C．在连接线路时,除断开开关外,还要将滑片置于变阻器阻值最大位置D．滑动变阻器连入电路的正确方法有四种13．对欧姆定律公式的理解,以下说法中错误的是A．对某一导体来说,导体中的电流与其两端的电压成正比B．在电压相同的条件下,不同导体中的电流与导体的电阻成反比C．导体中的电流与导体两端的电压、电阻有关D．导体中的电流与导体两端的电压、电阻均无关,因为比值是一个恒量14．电表的使用,下列说法中正确的是A．电流表要并联在电路中,电压表要串联在电路中B．都应让电流从电流表、电压表的正接线柱流入,负接线柱流出C．电流表不能超过量程使用,但电压表可以超过量程使用D．电流表、电压表都绝对不能直接接在电源两极进行测量15．小王同学的“随身听”需要6 V的电压供电才能正常工作,正确的做法是A．用4节干电池串联起来供电B．用4节干电池并联起来供电C．用3节铅蓄电池串联起来供电D．用6节干电池串联起来供电16．如图所示电路,当滑动变阻器的滑片P向a端移动时,灯泡亮度和电流表示数的变化情况是A．灯变亮,表示数增大B．灯变亮,表示数减小C．灯变暗,表示数增大D．灯亮度不变,表示数不变17．一个电阻两端加上30 V电压时,通过它的电流是6 A,现给它两端加上15 V的电压时,它的电阻是A．ΩB．Ω C．5Ω D．Ω18．一个导体接在电路中,如果把通过的电流减小为原来的一半,则导体的电阻和它两端的电压将A．电阻、电压都变为原来的一半B．电阻不变,电压减小为原来的一半C．电阻不变,电压变为原来的二倍D．电阻、电压均保持不变19．如下图中,R1＝60Ω,当开关S断开时电流表示数为I,当开关S闭合时,电流表的示数为4I,则R2的大小是A．120Ω B．60Ω C．40Ω D．20Ω20．如图中,已知R1＝20Ω,把R1、R2并联后接在电源上,已知电路总电阻是12Ω,电流表示数为 A,则电源电压为A．6V B． C．30V D．5V21．如图所示,当滑片P从b到a移动时,电流表读数为原来的4倍,则R2∶R1为A．1∶3B．3∶1C．2∶3D．3∶222．如图所示电源电压不变,在变阻器滑片P向左移动过程中,电流表、电压表的示数变化情况是A．不变, 变小, 变小B．变大, 变大, 不变C．变小, 变大, 变大D．不变, 变大, 不变三、连线题23．下图中给出了电路元件,请在图中用笔连线表示导线,把电路元件连接起来.要求： L1、L2并联,开关能同时控制两盏灯,滑动变阻器滑片移动时两灯的亮度均发生变化；用电流表测量通过L1的电流,电压表测L2的电压.四、实验题24．在验证欧姆定律的实验中,测得数据如下表所示,写出由表格得到的结论.25．某同学写了一篇“伏安法测电阻”的实验报告,仔细阅读该实验报告并回答问题：实验报告伏安法测电阻1实验目的：测量电阻R的电阻值2实验步骤：①根据实验目的,画出实验电路如下图所示②按电路图连接电路,调节滑片P使电路中的电阻最大③接通开关,读出电流表、电压表的示数④根据测得的电压、电流值,算出电阻R的值3实验记录4实验论证：待测电阻R的阻值等于7Ω回答问题：1你认为这份实验报告是否完整若不完整应添上的项目是：①________________；②________________.2从实验步骤看,实验的主要缺陷是________________使结果不够精确.3滑动变阻器在实验中所起的作用是：①________________②________________五、计算题26．电阻R1＝10Ω,R2＝20Ω,将它们串联后接入电源两端.若通过R2的电流为,则R1两端的电压和电源电压各是多少27．一个定值电阻两端加上15 V的电压时,用量程是0～ A的电流表测得通过电阻的电流是 A,如果电阻两端加上21 V电压时,能不能还用这只电流表来测量通过它的电流参考答案：新课标第一网1．；2．10；3．36,220,380；4．额定；5．30,,30,0,30；6．1∶1,5∶1,6∶1；7．1∶1,3∶4；8．10,10；,,20.10．D；11．C；12．B；13．D；14．B；15．A；16．A；17．C；18．B；19．D；20．A；21．B；22．D；23．略；24．①电阻一定时,导体中的电流与导体两端的电压成正比；②电压一定时,导体中的电流与导体的电阻成反比.新课标第一网25．1①实验原理；②实验器材；2未多次测量取平均值；3①保护电路②改变电阻两端电压进行多次测量取平均值26．U1＝2 V,U总＝6 V27．I'＝ A＞ A,故不能直接用此表测通过电阻的电流.新课标第一网。

四、欧姆定律的应用一、填空题1、单位换算：500µA= mA= A 2.1V= mV= µV3.5 mV = KV= V= µV 40KΩ= Ω= MΩ2、电压用符号表示，电流用符号表示，电阻用符号表示；测量电路两端电压的仪表叫 .在电路中的符号是；测量电路两端电流的仪表叫 .在电路中的符号是 .3、学校实验室里常用的电压表有个接线柱，个量程，一个量程是 V，分度值是；另一个量程是 V，分度值是 .4、学校实验室里常用的电流表有个接线柱，个量程，一个量程是 A，分度值是；另一个量程是 A，分度值是 .5、电阻是导体对电流的作用，导体都有电阻，电阻是物质本身的一种性质，它的大小只与电阻丝的、、和有关。

50Ω的实验用的小灯泡接入电路中，若开关没有闭合，则它的电阻是 .6、滑动变阻器是靠改变电阻线在电路中的来改变电阻，从而改变电路中的__________和，一个滑动变阻器上标有“2.5A，50Ω”的字样，他表示___________________________ .滑动变阻器的结构示意图（1）将C、D接入电路，移动滑片P，它的电阻 .将A、C接入电路时，它能起到的作用，此时滑片向左滑动，接入电路的电阻 .7、如果导体两端的电压是6V，导体中的电流是2A，则导体的电阻是 .8、一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A。

现将该小灯泡接在12V的电源上，为使其正常发光，应______联一个______的电阻.9、欧姆定律的文字表述（注意“逻辑关系”）：.二、选择题1、如图所示，当滑动变阻器的滑片向右移动时电流变小的是（）2、关于导体的电阻，下列说法正确的是（）A. 导体两端的电压增大，其电阻一定增大B. 导体中的电流增大，其电阻一定减小C. 若导体不接入电路，其电阻为0D．导体的电阻与其两端电压及通过的电流无关3、分别将、U1=4V、U2=6V，分别加在某段导体的两端，则两次通过该导体的电流之比为（）A．3:2 B.2:3 C.1:1 D.1:24、测量小灯泡的实验中，测的滑动变阻器两端的电压为2.2V，通过它的电流为0.1A，电源电压为3V，那么灯泡的电阻为（）A.8ΩB.30ΩC.0.3ΩD.22Ω5、如图所示当开关S闭合后，滑动变阻器由a滑到b的过程中（）A.电流表的示数变小，电压表的示数变小B.电流表的示数变大，电压表的示数变大C.电流表的示数变小，电压表的示数变大D.电流表的示数变大，电压表的示数变小6、某同学用如图所示的电路测一个小灯泡的电阻的阻值，不慎将电压表的两接线柱短路了，则（）A.电流表有可能烧坏B.电压表有可能烧坏C.电流表和电压表都可能烧坏D.不会发生任何事故三、实验探究题1、在研究电流和电压、电阻之间关系的实验中，通过改变电路中的电压和电阻，分别测得了如下两组数据：表一表二2（1）分析表一数据，可得到的结论是： .（2）分析表二数据，可得到的结论是： .2、了探究电流跟电压的关系，亮亮设计了如图示的电路图。

欧姆定律（一）一、单选题1．关于电流、电压、电阻的关系，下列说法中错误的是( )A．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比B．导体电阻一定时，导体中的电流跟这段导体两端的电压成正比C．导体的电阻与导体两端的电压、导体中的电流大小无关D．导体中的电流跟其两端的电压成正比，跟导体的电阻成反比2．在探究通过导体的电流与其两瑞电压的关系时，利用实验数据作出了如图所示的图象．根据图象，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．通过导体乙的电流与其两端的电压成正比C．当导体甲两端的电压为2V时，通过导体甲的电流为0.2AD．将两导体并联后接在3V的电源上时，干路中的电流为0.6A3．关于欧姆定律变形公式R＝UI，以下说法中正确的是A．导体的电阻与这段导体两端的电压成正比B．导体的电阻与这段导体的电流成反比C．电压一定时，导体中的电流越大，导体的电阻越大D．利用这个公式可以计算电阻，但是电阻和电压、电流无关4．如图所示，把电阻R接入电源电压为6V的电路中，电流表示数是0.5A，如果需要让电流表示数增大到1.5A，可以采取的方法是（）A．用一个6Ω的电阻与R串联B．用一个6Ω的电阻与R并联C．用一个12Ω的电阻与R串联D．用一个12Ω的电阻与R并联5．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U -I关系图像，从图中可以看出R1与R2的大小关系是（）A．R2 > R1B．R2 = R1B．C．R2 < R1D．无法确定6．如果某人的身体电阻约在3000Ω到4000Ω之间，为了安全，要求通过人体的电流不能大于 5mA ，那么此人身体接触的电压不能大于A ．5VB ．15VC ．30VD ．36V7．一段导体两端的电压为4 V 时，通过的电流为0.5 A ，如果将它两端的电压提高到8 V 时，导体的电阻为A ．8 ΩB ．4 ΩC ．2 ΩD ．0.25 Ω8．物理学中经常看到形如x 的公式。

14.4欧姆定律的应用
一、单项选择题（共15小题；共30分）
1. 利用电压表与电流表测电阻的方法叫作“伏安法’’，如图所示，用“伏安法’’
测电阻的图应该是
A. B.
C. D.
2. 有两个电阻，阻值分别为和，把它们串联起来，其总电阻
是
A.
3. 如图的电路中，电源电压为且保持不变，，当开关闭合时，电压
表的示数为，以下判断正确的是
A. 通过电阻的电流为
B. 通过灯泡的电流为
C. 小灯泡的电阻为
D. 电阻两端的电压是
4. 如图所示是四位同学设计的“用电流表、电压表测电阻”实验电路图，其中正确的
是
A. B.
C. D.
5. 两个电阻并联，其总电阻
A. 等于两个电阻之和
B. 等于两个电阻倒数之和
C. 比每个电阻的阻值都小
D. 比每个电阻的阻值都大
6. 小明需要一只的电阻，但只有电阻值分别为、、的电
阻各一只，可代用的办法是
A. 把的电阻与的电阻串联起来
B. 把的电阻与的电阻串联起来
C. 把的电阻与的电阻并联起来
D. 把的电阻与的电阻并联起来
7. 小明、小强在“用电压表和电流表测导体电阻”的实验中为了记录实验数据和计算
结果，分别设计了下列两张表格，其中合理规范的是
A. 只有表（）合理
B. 只有表（）合理
C. 表（）和表（）均合理
D. 表（）和表（）均不合理
8. 某同学做实验时，需要一个的电阻，但手边只有、的电阻各若
干个，则应该
A. 取两只电阻并联
B. 取两只电阻串联。
