CL17 余氯在线分析仪仪器操作手册目录1.规格2.安装3.调试运行4.维护及检修附件一、规格2.1 仪器拆箱从装运的纸箱中取出分析仪，检查其是否有任何损害。

除试剂外，核对安装成套部件（编号：55164-00）和维护成套部件（编号：54443-00）。

如果这些部件中发现有任何缺失或者损坏，请立即联络哈希公司或者销售代表。

安装和维护成套部件的组成列于第50页可更换配件。

2.2 仪器操作环境仪器外壳设计适用于常规用途的室内安装，而操作环境温度应保持在10～40℃。

安装时注意防水防阳光直射。

2.3 仪器为壁挂式安装该仪器为壁挂式安装，图1、图2和图3中有尺寸及其他安装信息。

使用1/4英寸螺钉安装。

在现场安装时，尽量将仪器靠近采样点，以确保每个工作周期都可完成样品的更新。

在仪器侧面和底部留出足够的空间以方面接管线和电线。

图1 CL17仪器尺寸（1）继电器接口网络及4-20mA接口电源接口图2 CL17仪器尺寸（2）图3 CL17仪器尺寸（3）模拟信号记录仪交流电分析仪用户接线示意图2.4 管道连接样品进口和排出口连接处位于仪器的底部，使用快速接管装置，所接管道的外径为1/4英寸，见图4。

只要将外径为1/4英寸的管道插入接管装置中就可进行连接。

当管道为正确连接时，两个特殊的卡套将相互对接上。

而如果位置未被接好，施加水压后将会发生变松。

样品排出装置要求接内径为1/2英寸的软管（未提供）。

注意：样品排出液含有分析废物，包括样品和化学试剂。

在正常运行时，密闭排液不会产生废物。

但在溢出或泄漏时，可能会产生部分废物。

尽管所使用的化学物质浓度低，但最好与当地权威机构协商处置产生的废物。

危险：安装的1/2英寸密封排液管须保证至少3英寸长，以防止灰尘进入仪器。

切勿塞住排液口，排液口保持通畅可使发生泄漏时及时排走水样。

小心：分析仪仅用于水样。

图4 管道连接溢流口推荐用1/2英寸管2.5 样品管线安装选择一个好的具有代表性的采样点，对于实现仪器的最佳分析效果非常重要。

余氯 mg／L 0.40 0.50 0.60 0.80 1.00
重铬酸钾－铬 酸钾溶液mL 20.0 25.0 30.0 40.0 50.0
2Байду номын сангаас采样
3、测定
取配制永久性作氯标准比色管用的同型50mL比 色管， 先放入 2.5mL邻联甲苯胺溶液，再加入 澄清水样至50.0mL，混合均匀。
注：水样的温度最好为15～20℃，如低于此温度， 应先将水样管放入温水浴中，使温度提高到15～20℃。
(相当于1 mg／L余氯与邻联甲 苯胺反应所产生的颜色)
• 邻联甲苯胺溶液 • 50mL具塞比色管
五、步骤
1、配置永久性余氯标准比色溶液
按下表所列数量，吸取重铬酸钾-铬酸钾溶液，分别注 入50mL具塞比色管中，用磷酸盐缓冲液稀释至50mL，混匀。
余氯 重铬酸钾－铬酸 mg／L 钾溶液mL 0.01 0.5 0.05 2.5 0.10 5.0 0.20 10.0 15.0 0.30
常用检测方法
• 邻联甲苯胺比色法 • N,N-二乙基对苯二胺分光光度法。
三、原理
• 在pH值小于1.8的酸性溶液中，余氯与 邻联甲苯胺反应， 生成黄色的醌式化合 物，可用目视法与用重铬酸钾－铬酸钾 溶液配制的永久性余氯标准溶液进行比 色定量。
四、试剂
• 磷酸盐缓冲液 • 重铬酸钾-铬酸钾溶液
水中余氯的测定
——邻联甲苯胺比色法 公共卫生系 苏春丽
一、目的
• 掌握水中余氯的测定方法； • 熟悉水中余氯测定的原理、意义； • 了解评价消毒效果的指标。
二、概念
• 余氯是指水经加氯消毒，接触一定时间后，余 留在水中的氯。其作用是保证持续杀菌，也可 防止水受到再污染。

11
➢ 设置菜单
设置
SIGAVG—该标识用于平均读数和防止不稳定的记录仪输出信号。 CAL ZERO—该标识用于使用准备好的零位标准液补偿仪器零位。若 补偿过大，将会出现边际零位（MARG Z）警告。 CAL STD—该标识用于使用准备好的标准液调整分析仪斜率。若调整 过大，分析仪将不予以接受，并出现边际增量（MARG G）警告。新 标准将不被接受，并且它将使用实现更为准确读数的另一种方法进行 再次检测。 CAL DEFAULTS（校准默认设置）—按PRESS返回校准设置到出厂 默认值，设置增益为1.0，补偿为0。
替换分析仪管道
保留在分析仪上的管道应每年进行更换， DPD试剂管道的颜色，在 预定替换时间前可能发黑，而这并不会影响仪器的功效。
替换保险
仪器使用的T、2.5A、250V保险可用于115V和230V两种电压操作。 替换过程如下：
1. 确保仪器未供电。仪器电源开关是不能切断保险丝前的电源的。电源 必须在连接仪器之前被断开，以保证保险丝前没有电源。
6. 在显色过程终止后，对处理过的样品进行测量以确定余氯含量。上述过程每隔2.5分钟重复
一次。
3
➢ 测量流程
4
➢ 结构框图
显示
数据采集
MCU
DA转换模块
微型泵
5
➢ 整体结构
内部资料，汉胜版权所有，翻录仿用必究
6
➢ 色度计结构
LED 波长： 510nm
光电传感器
色度计结构
内部资料，汉胜版权所有，翻录仿用必究
内部资料，汉胜版权所有，翻录仿用必究
10
➢ 设置菜单
维护
PRIME（预备）—该功能提供分析仪进行39次连续循环工作，目的 是使管线中充满新鲜试剂。按ENTER进行激活。在39次循环结束时， 分析仪将返回正常运行。在所有的39次循环完成前要终止该预备循环， 按EXIT即可。分析仪将回到正常运行。 CLEAN（清洗）—该功能在测量周期完成后，中断分析仪。残留在 样品室的样品和试剂将会被清洗。分析仪会维持60分钟的清洗模式。 如要提前终止清洗周期，按EXIT键。分析仪将回到正常运行。

Absorptiometers 吸收计 — 透射法 Formazine Turbidity Unit (FTU)
InInCCoommmonn UUssee
Formazine Attenuation Unit (FAU) Nephelometers 折射计 － 散射法
Nephelometric Turbidity Unit (NTU) Formazine Nephelometric Unit (FNU)
© ABB, Limited. - 7
4670， 4675，4690 分析仪
测量值 5位 x 7段背光 LCD 信息 16字符， 单行， 点阵， 背光 LCD 范围
用于 4690 量程 0 ~ 1 至 0 ~ 40 NTU 用于 4690 量程 0 ~ 20 至 0 ~ 400 NTU 用于 7997-400/401/450
Nephelometric 散射法
（折射法）
Good at low and medium turbidities. Covers particles of most interest,
i.e. microbiological. 适于中，低浊度包含了多数感 兴趣的微粒, i.e. 微生物.
Poor at high turbidities. 高浊度时工作不好.
4690 散色法浊度计技术参数
范围 可编程 0 — 1 NTU 至 0 — 40 NTU，至 0 — 400 NTU 原理 90° 散射光测量。 符合 ISO7027 和EPA 180.1 特性 线性，基于福尔马肼 分辨率 0.01 NTU 可重复性 好于量程的 1% 精度
±2% FSD （受到福尔马肼标准不确定性的限制）
或 “白光”光源- EPA 180.1

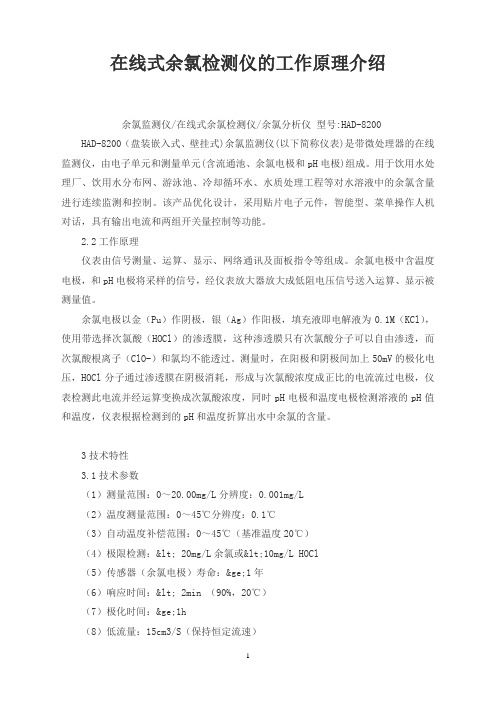

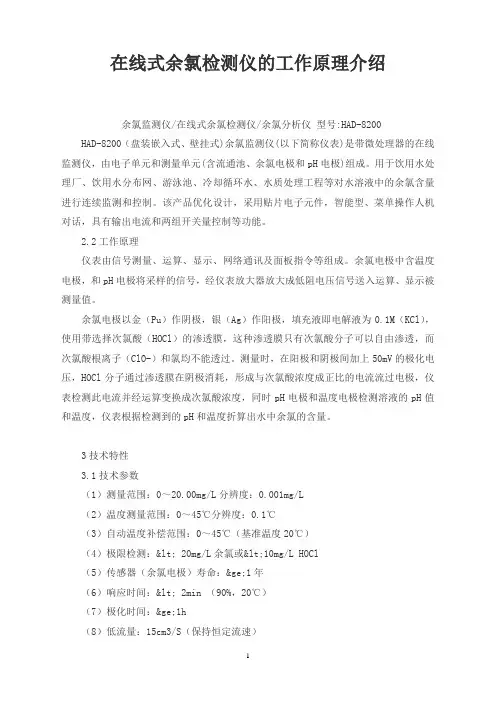

在线式余氯检测仪的工作原理介绍余氯监测仪/在线式余氯检测仪/余氯分析仪型号:HAD-8200 HAD-8200（盘装嵌入式、壁挂式)余氯监测仪(以下简称仪表)是带微处理器的在线监测仪，由电子单元和测量单元(含流通池、余氯电极和pH电极)组成。

用于饮用水处理厂、饮用水分布网、游泳池、冷却循环水、水质处理工程等对水溶液中的余氯含量进行连续监测和控制。

该产品优化设计，采用贴片电子元件，智能型、菜单操作人机对话，具有输出电流和两组开关量控制等功能。

2.2工作原理仪表由信号测量、运算、显示、网络通讯及面板指令等组成。

余氯电极中含温度电极，和pH电极将采样的信号，经仪表放大器放大成低阻电压信号送入运算、显示被测量值。

余氯电极以金（Pu）作阴极，银（Ag）作阳极，填充液即电解液为0.1M（KCl），使用带选择次氯酸（HOCl）的渗透膜，这种渗透膜只有次氯酸分子可以自由渗透，而次氯酸根离子（ClO-）和氯均不能透过。

测量时，在阳极和阴极间加上50mV的极化电压，HOCl分子通过渗透膜在阴极消耗，形成与次氯酸浓度成正比的电流流过电极，仪表检测此电流并经运算变换成次氯酸浓度，同时pH电极和温度电极检测溶液的pH值和温度，仪表根据检测到的pH和温度折算出水中余氯的含量。

3技术特性3.1技术参数（1）测量范围：0～20.00mg/L分辨度：0.001mg/L（2）温度测量范围：0～45℃分辨度：0.1℃（3）自动温度补偿范围：0～45℃（基准温度20℃）（4）极限检测：< 20mg/L余氯或<10mg/L HOCl（5）传感器（余氯电极）寿命：≥1年（6）响应时间：< 2min （90%，20℃）（7）极化时间：≥1h（8）低流量：15cm3/S（保持恒定流速）（9）稳定性：在常温下，每月漂移 < 2%F·S（10）隔离输出： 0～10mA或4～20mA（11）两组继电器常开触点（报警或控制用）：3A 240VAC，6A 28VDC或120VAC （12）供电电源：220VAC±10%，50±1Hz（13）功耗：≤1W（14）电子单元外形尺寸：96（长） ×96（宽）×115（深）mm安装开孔尺寸：91×91mm电极的流通池外形尺寸：150（宽）×140（高）×46（厚）mm内装：pH电极、余氯电极含温度电极（直接插入水池）沉入式安装：余氯电极和pH电极沉入深入为0.5-2米壁挂式外形尺寸：225（高）×150（宽）×140（深）mm（15）电子单元质量：1.5/2.0kg（16）流通池的进出水管连接：配置短管连接头外径Φ10，可用软管连接（17）仪表正常工作条件：a）环境温度：0～60℃；相对湿度：≤90%b）无振动、无腐蚀性气体、无阳光直射c）除地球外无磁场干扰3.2主要功能特性;-; 智能型：采用单片微处理机完成活性氯测量、pH测量和温度测量及余氯的换算；;-; 菜单操作，人机对话：方便使用操作；;-; 上、下限量程自由设置：上、下超限报警和控制开关及超限提示；;-; 软件设定电流输出方式：软件选择0～10mA或4～20mA输出；;-;输出电流设置与检查功能：手动电流源，可检查和任意设定输出电流值，方便检测记录仪和下位机；;-; 自设密码：初始密码为：0000。

工业在线余氯仪用户手册目录注意事项 (2)1.产品配置 (3)2.简介 (3)3.技术指标 (4)4.仪表安装 (4)5.仪表面板及接线说明 (6)6.仪表功能设置 (7)7.日常维护要点 (14)8.电极使用保养 (15)注意事项●使用时请遵守本说明书之操作规程及注意事项。

●为使测量更精确，仪器须经常配合电极进行标定；若您的电极购买时间已近一年或电极存在质量问题，请注意更换。

●执行标定工作之前请将仪器通电预热三十分钟。

●因产品更新换代，本说明书如有变动恕不另行通知。

1.配置标准配置●AMT-PY100仪表一台●余氯电极一根（5米线）,备用膜头一个，备用电解液一瓶●流通槽一个●PH电极一根（含缓冲溶液4.00和6.86PH各一袋）●紧固锁紧条两根●用户使用说明书一本选配●安装支架（1米长）● 485通讯接口及485转232或485转USB连接器主要特点●大屏幕点阵液晶显示、中文菜单操作。

●多参数同时显示：余氯值、次氯酸值、PH值、温度、输出电流等同时显示，直观易读，并有量程超限提示。

●有恢复出厂设置功能，斜率修正功能。

●手动/自动PH补偿功能和温度补偿功能。

●通讯功能（选配）：具有RS-485通讯接口（MODBUS协议部分兼容），4～20 mA电流输出对应的余氯值可以任意设定。

●光电隔离4-20mA电流输出。

●迟滞量任意设定功能，避免开关继电器频繁动作，有设置开关量关和闭功能。

●看门狗功能：确保仪表不会死机。

●核心器件均来自国外著名品牌。

●掉电保护＞10年。

3.技术指标4.仪表安装4.1 主机安装仪表应安装在清洁、干燥、通风好、无震动的位置，周围应无腐蚀性气体。

（1（24.2 电极安装余氯电极、PH电极装入流通池的方法如图。

如采用沉入（插入）式安装方式，电极不带流通测量槽，直接分别将余氯电极和PH电极用连接杆连接（防止电极电缆线进水）插入水中后，用固定支架固定即可。

安装前请务必使用生料带（螺纹处）做好防水封闭工作。

因产品更新换代，本说明书如有变动恕不另行通知。
1.产品配置
请确认您所购买的检测仪，包装盒是否完整，如有包装损坏或是有任何配件短缺的情形，请您尽快与经销商联系，配置如下。
标准配置
◇仪表一台
◇余氯电极一支,备用膜头一个，备用电解液一瓶
◇流通槽及其配件1套
◇PH电极一支（含,及标准液各1袋）
◇紧固锁紧条两根
主要特点：
◇大屏幕点阵液晶显示、中文菜单操作。
◇多参数同时显示：余氯值、次氯酸值、PH值、温度、输出电流等同时显示，直观易读，并有量程超限提示。
◇有恢复出厂设置功能，斜率修正功能。
◇手动/自动PH补偿功能和温度补偿功能。
◇通讯功能（选配）：具有RS-485通讯接口（MODBUS协议部分兼容），4～20 mA电流输出对应的余氯值可以任意设定。
进入余氯斜率标定菜单。标定前，把余氯电极置于已知浓度的余氯标准液中，PH电极也可放入（若无PH电极，PH要选择手动补偿），操作仪表按OK键进入，如下图：
等待电流值，PH值稳定（如果是自动PH补偿，电流下面PH值会变化，此时的PH为标定溶液的PH值），然后按”OK键”，之后菜单会弹出光标，如下图：
标量值默认是L，按“上下左右”键改成已经浓度值，比如L，保存数据。下面余氯测量值稳定后（±L），表明已标好。按OK键返回上一级菜单。
2～99
2
背光设置
常亮/延时
延时
延时时间
5～99 S
60 S
报警声讯
开启/关闭
开启
继电器报警：
继电器大于（或小于）报警吸合值动作，低于（或大于）断开限值释放，继电器动作图如下：
动作点
报警吸合值
回差区
报警断开值
测量值 释放点

余氯检测仪使用方法
1. 准备工作：将余氯检测仪取出，检查是否有明显损坏或污垢，充好电。

2. 打开仪器：按下界面上的开机键，仪器开机。

进入主界面后，选择“余氯检测”功能。

3. 校准仪器：在使用之前，需要校准仪器。

将仪器浸入标准液中，按照仪器说明书的指示进行校准。

4. 进行检测：将测量头浸入待测溶液中，待仪器稳定后读数。

如需连续测量，可按照仪器说明书进行设置。

5. 记录结果：记录测量结果，并及时上传到数据中心或导出到电脑等存储设备中，以备后续分析使用。

6. 关机：使用完毕后，按下关机键，仪器自动关闭。

将仪器收好，妥善保存。

杭州米科传感技术有限公司联系方式：400-870-7576版本号：V1.0余氯在线分析仪使用说明书目录第一章产品概述 (1)1.1产品信息 (1)1.1.1余氯传感器 (1)1.1.2余氯控制器 (2)1.2安全信息 (3)第二章安装 (4)2.1控制器的安装 (4)2.1.1安装组件及尺寸 (4)2.1.2安装步骤 (4)2.1.3电源接线 (5)2.1.4继电器 (6)2.1.5模拟输出 (6)2.2传感器的安装 (7)2.2.1传感器的连接 (7)2.2.2传感器的安装组件 (8)第三章界面与操作 (9)3.1用户界面 (9)3.2测量界面 (10)3.3变送器设置 (10)3.3.1本机信息 (11)3.3.2输出校正 (11)3.3.3设置 (12)第四章传感器设置 (18)4.1传感器校正 (18)4.2温度校正 (19)4.3 PH补偿 (20)4.4温度补偿 (20)4.5偏差值 (21)4.6因子 (21)第五章维护与保养 (22)5.1控制器维护 (22)5.2传感器维护 (22)5.3传感器储存 (22)第六章错误与警示 (23)第七章问题与解决 (23)第一章产品概述1.1产品信息1.1.1余氯传感器余氯在线分析仪采用先进的恒电压原理，用于测量水体中余氯。

该方法利用在极化电极和参比电极之间施加一个稳定的电位势，不同的被测成份在该电位势下产生不同的电流强度。

仪表通过对电流信号的采集和分析计算出被测成份的浓度。

余氯电极结构简单，易于清洁和更换，同时电极使用过程无须更换膜片与试剂，维护简单，确保仪器长期工作的稳定可靠性和准确性。

余氯传感器的外观及技术规格如下所示。

原理恒电压法测量范围0-20 mg/L校准两点校正灵敏度78%--155%温度补偿手动或自动温度补偿（自动温补客户需另外购买PT1000温度传感器）温度系数2%/℃流速要求30~90L/h（60~90L/h，最佳）(应搭配流通槽使用) 工作温度0到50℃电极尺寸直径13mm*长度120mm电极材质316L不锈钢壳体电缆长度标配3米电缆外观尺寸：表1 余氯传感器技术规格1.1.2余氯控制器余氯控制器用于显示余氯传感器所测得的数据，用户可以通过控制器的界面配置和校准实现4-20mA模拟输出。

➢ 维护
替换分析仪管道
保留在分析仪上的管道应每年进行更换， DPD试剂管道的颜色，在预定替换时间前可 能发黑，而这并不会影响仪器的功效。
替换保险
仪器使用的T、、250V保险可用于115V和230V两种电压操作。
替换过程如下：
1. 确保仪器未供电。仪器电源开关是不能切断保险丝前的电源的。电源必须 在连接仪器之前被断开，以保证保险丝前没有电源。
LED 波长： 510nm
光电传感器
色度计结构
➢ 微型泵结构
➢ 微型泵结构
➢ 设置菜单
记录
菜单允许设置记录仪输出的高限和低限，CL17在刚出厂时设定0 mg/L的 余氯浓度对应4 mA的输出，5 mg/L浓度引起20 mA输出。输出范围可调整到与 4—20 mA对应的0—5 mg/L范围内任何浓度。例如，该功能可用于定义输出 浓度较低的范围，以增加记录仪分辨率。 例如：若用户样品的余氯浓度通常 为0.5—0.7 mg/L，则记录仪输出范围可设置为0—1mg/L（这里4 mA对应于0 mg/L，而20 mA对应于1 mg/L）。
2. 卸下用户检修盖。 3. 放置好保险固定器 。 4. 卸下两个保险（F1和F2） ，并用同样规格的两个新保险进行替换。 5. 重新安装用户检修盖，并重新供电。
➢ 维护
清洗仪器外壳
关上并扣好仪器外箱盖，使用软布和温和的清洗剂擦洗壳体外表。勿让湿气进入 壳体内。
清洗色度计
色度计的测量室可积累沉积物或在室壁内侧形成一层薄膜。建议每月使用酸溶液 和棉花签进行清洗。根据样品状况，若有必要，清洗的时间间隔可以缩短。
值为时呈紫红色。一种含碘化钾的缓冲液可维持反应的pH值。该化学反应完成
后，在510nm的波长照射下，测量样品的吸光率，再与未加任何试剂的样品的吸光

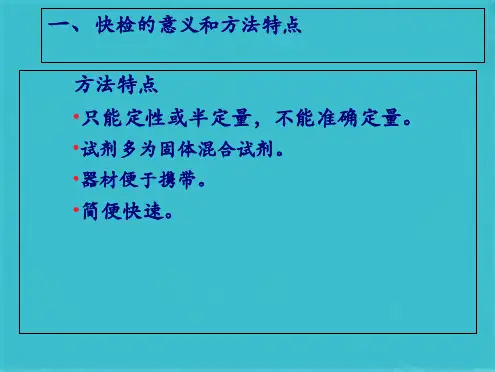

• 按 键，仪器上显示的数值即为被测样品的色度。
• 结果判定
• 根据所测结果与相关国标限量标准进行比较，判断样品中色度是否合格 。
• 干扰
• 如测定水样的“真实颜色〞，应放置澄清取上清液，或用离心法去 除悬浮物后取样测定；如测定水样的“表观颜色〞，待水样中的大 颗粒悬浮物沉降后，取上清液测定。
– 氧化态的锰和铬干扰测定结果，于25mL水样中参加3滴30g/L碘化钾 反响1min或通过参加3滴5g/L亚砷酸钠去除锰和铬的干扰。各种金 属通过与甘氨酸反响也会干扰测定结果，可以通过多加甘氨酸去除 此干扰。
• 五、色度测定 • 应用领域 • 适用于清洁水、轻度污染并略带黄色调的水、比较清洁的地面
– 当水样中碱度＞250mg/L〔以CaCO3计〕或酸度＞150mg/L〔以 CaCO3计〕时可以抑制颜色生成或生成的颜色立即褪色，用 0.5moL/L硫酸标准溶液或1moL/L氢氧化钠标准溶液将水样中和 至pH6～7，测定结果要进行体积校正。
– 二氧化氯浓度较高时一氯胺将干扰测定，试剂参加后1min内 3.0mg/L的一氯胺将引起约0.1mg/L值的增加。
– 选择“测量·pH〞，按 键，进入测量选项。 – 按 键进行空白测量，测量结束后仪器显示“空白测量完毕〞。
– 取出比色瓶，用移液器向比色瓶中参加pH试剂0.3mL，旋 紧比色瓶定位器，摇匀，放入比色瓶槽中锁定。
– 按 键，仪器上显示的数值即为被测样品的pH值。
– 结果判定
– 由于样品中pH不同，比色瓶中溶液显示颜色也不同〔黄色或 粉红色或紫色〕，而且颜色越深，说明其pH越高。
– 按 键，仪器上显示的数值即为被测样品溶液的浊度〔NTU〕。
– 注：1mg/L=0.13 NTU〔近似换算〕

余氯的含量与加氯消 毒剂的投加量、水的 温度、pH值等因素 有关。
余氯包括游离性余氯 和化合性余氯。
余氯的来源
饮用水中的余氯主要来源于氯 化消毒过程。
氯化消毒是为了杀灭水中的细 菌和病毒，同时产生余氯作为 消毒副产物。
不同地区和不同水厂的水处理 工艺和加氯量可能不同，因此 余氯含量也会有所差异。
余氯的种类
余氯水质理化检验在饮用水处理中的应用包括对水源 水、出厂水和管网水的检测。通过对不同阶段的水样 进行检测，可以全面了解饮用水处理过程中余氯的变 化情况，确保最终供处理中，余氯水质理化检验同样具有重要意义。为了保持游泳池水的清洁卫生，必 须对水中的余氯进行检测和控制。
也会不断修订和完善。
2023
PART 05
余氯水质理化检验的应用
REPORTING
饮用水处理
余氯是一种常用的消毒剂，用于杀死水中的细菌和病 毒。然而，过量的余氯会导致水中出现异味、异色等 问题，甚至对人体健康造成危害。因此，对饮用水中 的余氯进行检测和去除是十分必要的。
单击此处添加正文，文字是您思想的提一一二三四五 六七八九一二三四五六七八九一二三四五六七八九文 ，单击此处添加正文，文字是您思想的提炼，为了最 终呈现发布的良好效果单击此4*25}
滴定法
总结词
滴定法是一种通过滴定实验来测定余氯含量的方法。
详细描述
滴定法是一种常用的化学分析方法，通过滴加适量的滴定剂与被测溶液发生化学反应，从而测定被测物质的含量 。在余氯水质理化检验中，滴定法通常用于测定水样中的余氯含量。通过滴加适当的滴定剂，如碘化钾或硫代硫 酸钠等，与水样中的余氯发生反应，再根据滴定剂的消耗量计算余氯的含量。
工业废水处理
01
工业废水处理是环境保护的重要组成 部分，而余氯水质理化检验在工业废 水处理中同样发挥着重要作用。

存档备份
将实验数据和报告进行存档备 份，以便日后查阅和使用。
THANKS
感谢观看
总余氯的浓度通常以毫克/升或 百分比表示。
总余氯的来源
天然水体中含有的溶 解性氯原本就存在， 但含量极低。
城市污水和医院废水 也是总余氯的重要来 源之一。
工业废水排放是总余 氯的重要来源，尤其 是化工、造纸、印染 等行业。
总余氯的危害
总余氯超标会对人体健康造成危害， 如刺激眼睛、鼻子和皮肤，引起头痛 、恶心等症状。
准确性和可靠性。
04
总余氯检测的应用场景
生活用水检测
总结词
生活用水是人们日常所需的重要资源 ，总余氯检测对于保障生活用水的安 全具有重要意义。
详细描述
生活用水检测中，总余氯的含量是评 价水质的重要指标之一。通过检测总 余氯，可以了解水体中消毒剂的残留 情况，确保饮用水安全，预防因水质 问题引发的各种疾病。
度满足检测要求。
仪器校准
对使用的仪器进行校准 ，确保其准确性和可靠
性。
环境条件
确保实验室内的温度、 湿度等环境条件符合检
测要求。
安全措施
确保实验室具备必要的 安全设施，如防护眼镜
、实验服等。
检测过程中的注意事项
01
02
03
04
操作规范
严格按照操作规程进行检测， 避免因操作不当导致误差。
防止污染
确保实验室和试剂不受污染， 以避免对检测结果产生干扰。
准确记录
对实验过程中的所有数据和现 象进行准确记录。
复核结果
在得出初步结果后，对结果进 行复核，确保其准确性。
检测后的数据处理
数据整理
对实验数据进行整理，剔除异 常值，确保数据的质量。

概述
分析仪采用DPD比色法检测余氯/总氯/二氧化氯的浓度，是一款测量精确、高性价比且低维护的仪器，适用于加氯消毒过程中的余氯/总氯/二氧化氯测量和饮用水管网余氯/总氯/二氧化氯浓度的监测。

连续运行30天的试剂用量，实现无人值守操作，运营维护费用低。

主要特点
◆DPD标准比色法；
◆连续运行30天内无需更换试剂，操作简单，运行维护费用低；
◆具有自动清洗功能，减少维护量；
◆MODBUS Rs485输出；
◆具有数据存储功能；
◆测量模式：连续测量模式，周期测量模式（测量周期可调）
应用
适合自来水、循环冷却水、污水等加氯消毒过程的余氯/总氯测量和自来水管网的余氯/总氯测量。

传感器规格参数。

XHCL-7136智能余氯检测仪一、概述XHCL-7136智能余氯控制仪是微机型余氯、二氧化氯发生器、臭氧在线测控仪。

采用先进的恒电压传感器，灵敏度度高，信号响应迅速，测量准确、性能稳定、维护简单。

在城市自来水管网末端、钢厂、化工企业等单位污水处理系统低于0.1ppm的余氯条件下都有良好的表现。

XHCL-7136智能余氯检测仪可以连接意大利匹磁公司SZ283余氯传感器，用于替代进口意大利匹磁公司CL7685、CL3630、CL7635型号的监控仪，是国内二氧化氯设备生产厂家降低成本、提高竞争能力的优质配套产品。

XHCL-7136实物图匹磁SZ283型余氯探头实物图二、功能特点测量显示余氯的含量，可以调节测量的量程（0-2ppm、0-20ppm）。

根据采样的余氯值，变送输出4-20mA电流，并且可以修改输出电流的范围。

有二路继电器输出：上限、下限输出。

带RS485通讯功能，MODBUS-RTU通讯协议。

余氯自动控制（电流输出控制，脉冲输出控制）。

三、控制仪的面板功能（见附图2）显示窗：上面窗口显示余氯值，下面窗口显示输出电流值。

指示灯：H 余氯值已超过设定值；L 余氯值已低于设定值；ER 出错报警；TX 通讯；Y0 下限输出；Y1上限输出。

功能键：PRG键进入和退出功能设置（进入和退出时连续按三秒钟）；、键上、下键，用于增加和减少数值；SET键在进入功能设置状态出现某“CD XX”功能号时按SET键1.5秒，就能在下显示框内看到与某功能号对应的数据，如要修改就使用上、下键和点动SET键进行修改参数，每一参数修改完毕必须按SET键1.5秒确认。

四、功能及说明功能表功能号功能名称默认值单位范围备注Cd00 密码设为5恢复出厂设置Cd01 AD调零0 无30 (厂家专用)Cd02 AD调满10000 无196 (厂家专用)40uA对应的值Cd03 AD满值对应的PPM 2000 无2000 (厂家专用)Cd04 DA输出零值对应输出的电流400 无400 单位为0.01mA(厂家专用)Cd05 DA输出满值对应的输出电流2000 无2000 单位为0.01mA(厂家专用)Cd06 DA调满4000 0-9999输出信号微调(厂家专用)Cd07 下限设定值10 ppm 10 PPM低于该值的时候Y0接通Cd08 上限设定值1000 ppm 1000 PPM高于该值的时候Y1接通Cd09 零位补尝0 0Cd10 精度调整 2 1~10 4Cd11 总周期65 75Cd12 滤波糸数50 30 控制采样值的变化频率Cd13 DA输出量程选择2000 200 选择输出电流对应的量程设定2000输出4-20毫安对应0-20ppm;设定200对应0-2ppm。

• ClO2极易溶于水而不与水反响，22℃时 溶解度约为氯的5倍，达2.9g/L。ClO2在 水中的溶解度随温度升高而降低。
31
二氧化氯的氧化消毒机理
• 作为强氧化剂，ClO2在酸性条件下具有 很强的氧化性： ClO2 + 4H+ + 5e = Cl- + 2H2O
• 在水厂pH≈7的中性条件下， ClO2 + e = ClO2ClO2- + 2H2O + 4e = Cl- + 4OH-
21
本法最低检测质量浓度为0.005mg/L余氯。
❖水中铁离子大于0.12mg/L时，可在每50ml 水样中加1~2滴Na2EDTA〔20g/L〕溶液，以 消除干扰。
❖水温低于20℃时，可先温热水样至25~30℃， 以加快反响速度。
❖测定时，参加TMB混匀后立即比色，测得的
是游离余氯，放置10分钟后，比色所得结
第四章 无机污染指标
第一节 余 氯
1
定义
❖饮用水用加氯的方法进展消毒。 ❖氯不仅与细菌作用，还氧化水中的有机
物和复原性无机物，其需氯的总量，称 为需氯量。 ❖为保证消毒效果，参加的氯必须超过需 氯量，使在氧化和杀菌后还能剩余一些 有效氯，水中所剩余的氯，称为余氯。
2
❖一般饮水消毒时，加氯接触30分钟后， 水中游离性余氯不低于0.3mg/L，在配水 管网末梢水游离性余氯不应低于 0.05mg/L ；
32
• ClO2能将水中少量的S2-、SO32-、NO2等复原性酸根氧化去除，还可去除水中 的Fe2+、Mn2+及重金属离子等。另外， 对水中有机物的氧化，ClO2以氧化复原 为主，能将腐殖酸、富里酸等降解，且 降解产物不以三氯甲烷形式存在。

系统概述：RCl900水质总余氯在线监测仪是由嵌入式系统控制的全自动在线监测仪。

水样和抗干扰剂被自动注入反应器后，再自动添加特性显色剂进行显色反应，并测量反应物的吸光度；在线分析仪通过吸光度值便可直接测量出水中总余氯的含量。

总余氯是指氯类氧化剂加入水中接触一段时间后，除被水中的微生物、有机物和无机物等消耗掉的外，剩下的残余氯量，包括游离性余氯和化合性余氯。

游离性余氯是指以次氯酸（HClO）或溶解性单质氯（Cl2）形式存在的氯；化合性余氯是指以氯胺和有机氯胺形式存在的氯。

水环境中余氯的存在主要是由人为氯化处理引入的，氯化处理是一种借助氯的强氧化作用，对水中的细菌、藻类等微生物进行非选择性杀灭的水处理技术。

随着氯的大量使用，其副产物的致毒、致癌效应也日渐受到关注，就必须对氯含量进行分析测定。

同时，为实现精准加药，经济、有效地发挥氯的消毒杀菌作用，也同样需要实时监测水中余氯的含量。

技术参数：测量原理：光度法；量程；0～10mg/L；测量类型:连续测量；响应时间：10分钟；测量精度：5%；检出限：0.01mg/l；重现性：5%；信号输出：4-20mA、RS232、RS485；药剂更换：3~4周；环境温度：5—40℃；电源：供电电源：220VAC；尺寸：500 mm x 770 mm x 320 mm。

系统特点：1、水样预处理装置采用免维护设计，可确保预处理装置维护周期超过半年时间。

2、不受干扰，适合各种水体，可实时监测总余氯，符合环保、医疗、电力等各行业标准。

3、全进口器件及创新的流路设计保证了极高的测量重现性。

4、全自动运行，无需人员值守，可实现自动调零、自动校准、自动测量、自动清洗、自动维护、自我保护、自动恢复等智能化功能。

5、在线监测方式多样化，可实现人工随时测量、自动定时测量、自动周期性测量。

6、水质总余氯在线监测仪操作和维护简单，无需培训。
